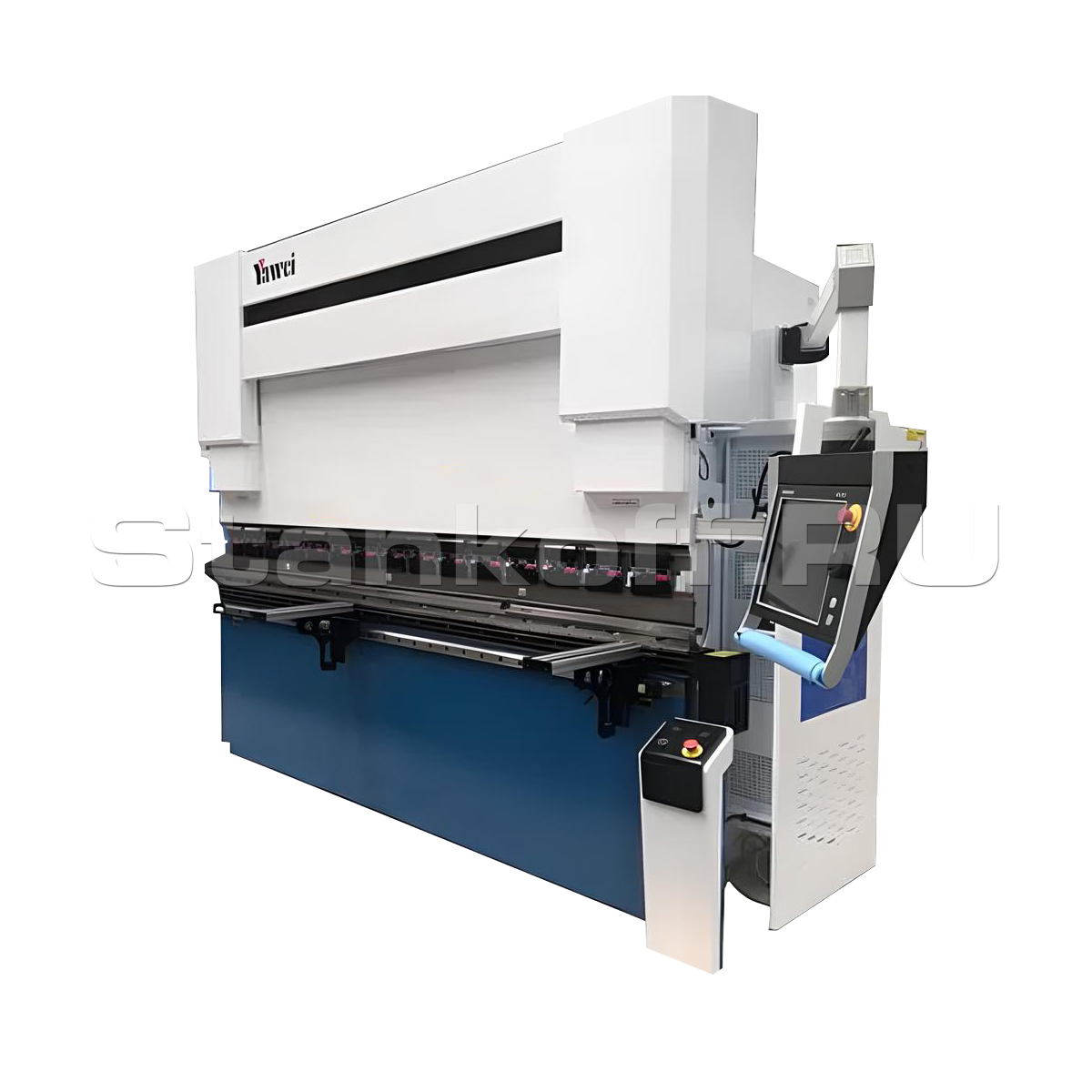

Гидравлический листогибочный пресс PBC-170/3200 6 axis

Name: Гидравлический листогибочный пресс PBC-170/3200 6 axis
Brand: Yawei
Availability: PreOrder
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

Yawei (Китай)

Краткие характеристики

Артикул: PBC-170/3200 6 axis
Усилие, тонн: 170
Длина гиба, мм: 3200
Расстояние между колоннами, мм: 2700
Глубина зева, мм: 450
Максимальное раскрытие, мм: 530

Все характеристики

Модели серии

Все товары

PBC-110/2500

PBC- 80/2550 6 axis

PBC-110/3100 6 axis

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлический листогибочный пресс PBC-170/3200 предназначен для гибки листового металла с формированием заданного угла и профиля. Станок применяется для изготовления корпусов, коробов, кожухов, кронштейнов, фасадных элементов и деталей металлоконструкций. Усилие 170 тонн позволяет выполнять гибочные операции с заготовками различной толщины в пределах технических возможностей оборудования. Рабочая длина 3200 мм подходит для обработки листов среднего формата. Стойка ЧПУ Delem DA-58Tx упрощает программирование операций гибки, настройку параметров и обеспечивает повторяемость результата при серийном производстве. Модель PBC-170/3200 подходит для металлообрабатывающих цехов, машиностроительных предприятий, строительных и производственных компаний.

Конструктивные особенности

Система управления ЧПУ Delem DA58Tx

Система ЧПУ DA-58Tx от компании Delem представляет собой современное компактное и универсальное решение для управления синхронизированными прессами. Она обеспечивает простое программирование благодаря проверенному графическому интерфейсу пользователя с сенсорным экраном. Контроллер способен управлять до 4 осями и может быть интегрирован в шкафы или использован в подвесном корпусе.
• Функция 2D моделирования;
• 18,5-дюймовый цветной TFT-дисплей с высоким разрешением;
• До 6 осей;
• Управление компенсации прогиба;
• Библиотека инструментов / материалов / продуктов;
• Интерфейс для USB-флешки;
• ПО Delem Profile-58TL.

Электрогидравлическая синхронизация осей Y1 и Y2

Электрогидравлическая синхронизация осей Y1 и Y2 с компенсацией деформации станины пресса. Линейные датчики, установленные на С-образных кронштейнах, закреплённых в нижней части станины, контролируют перемещение верхней траверсы, обеспечивая точность и синхронность её движения.

Станина

Конструкция выполнена из высококачественной стали и проходит снятие внутренних напряжений в электропечи, что повышает жесткость, стабильность геометрии и срок службы станка.

Гидравлическая система HAWE (Германия)

Полное управление с ЧПУ всеми электро-гидравлическими системами,включая блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи, гидравлический насос SUNNY .

Гибочный инструмент

Многоручейковая матрица с пуансоном на всю длину пресса.

Система компенсации прогиба

Станок оснащается системой компенсации прогиба стола и верхней траверсы –бомбированием WILA производства Нидерланды, которая управляется ЧПУ и автоматически корректирует деформацию при гибке, обеспечивая стабильный угол по всей длине заготовки.

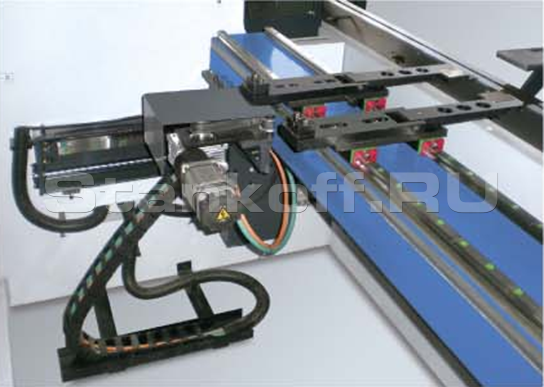

4 оси заднего упора

Задний упор по осям X и R управляется стойкой ЧПУ Delem DA-58Tx. Перемещение по осям выполняется по линейным направляющим с помощью серводвигателей и шарико-винтовых передач, что обеспечивает точное позиционирование заготовки и позволяет выполнять гибку сложных деталей.

Передние опоры

Станок оснащен двумя передними поддерживающими опорами, которые перемещаются по линейным направляющим. Опоры имеют линейки и упоры для контроля длины гиба, что удобно при работе без использования заднего упора и помогает точнее позиционировать заготовку.

Сервомотор

Сервомотор привода гидравлического насоса в сочетании с обновленной конструкцией гидравлических клапанов позволяет снизить энергопотребление до 40%. Такая гидравлическая система помогает поддерживать оптимальную температуру масла, повышает стабильность работы пресса и увеличивает срок службы рабочей жидкости.

Система быстрой смены инструмента

Зажимы для быстрой смены пуансонов с системой крепления AMADA-PROMECAM.

Схема гибки

Калькулятор усилия гибки

Характеристики

Усилие, тонн	170
Длина гиба, мм	3200
Расстояние между колоннами, мм	2700
Глубина зева, мм	450
Максимальное раскрытие, мм	530
Ход заднего упора (X), мм	500
Система компенсации прогиба	Электрогидравлическая
Количество управляемых осей, шт	4-16
Объем масла, л	300
Ход траверсы, мм	265
Макс. скорость движения траверсы, мм/с	160
Рабочая скорость, мм/с	10
Скорость возврата, мм/с	125
Система крепления инструмента	Amada Promecam
Макс. мощность двигателя, кВт (л.с.)	13,2
Система управления ЧПУ	Delem DA58Tx
Габаритные параметры
Габаритные размеры станка, мм	3800 × 2000 × 2850
Вес, кг	10500

Калькулятор усилия гибки

Расчёт для станка PBC-170/3200 6 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2700 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
