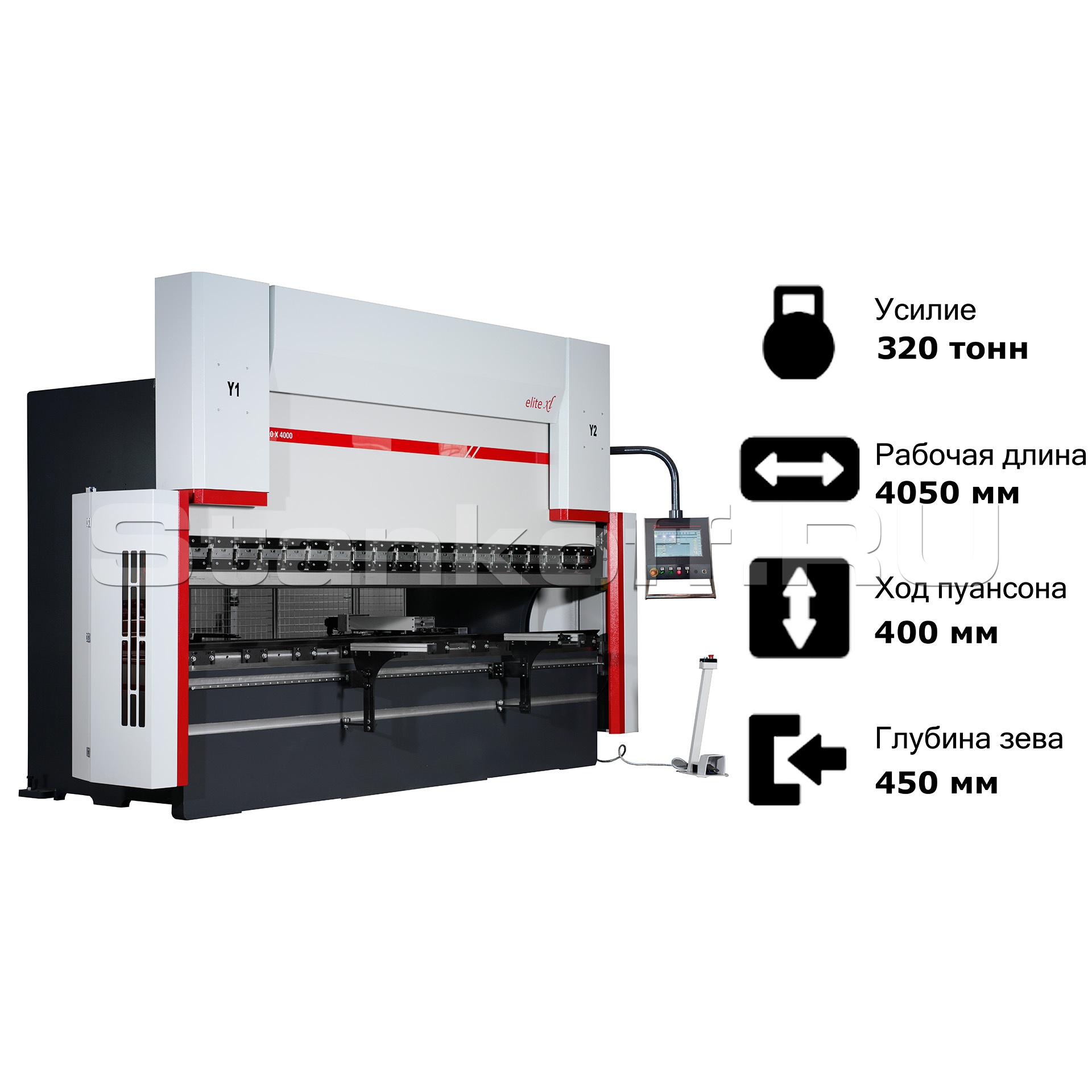

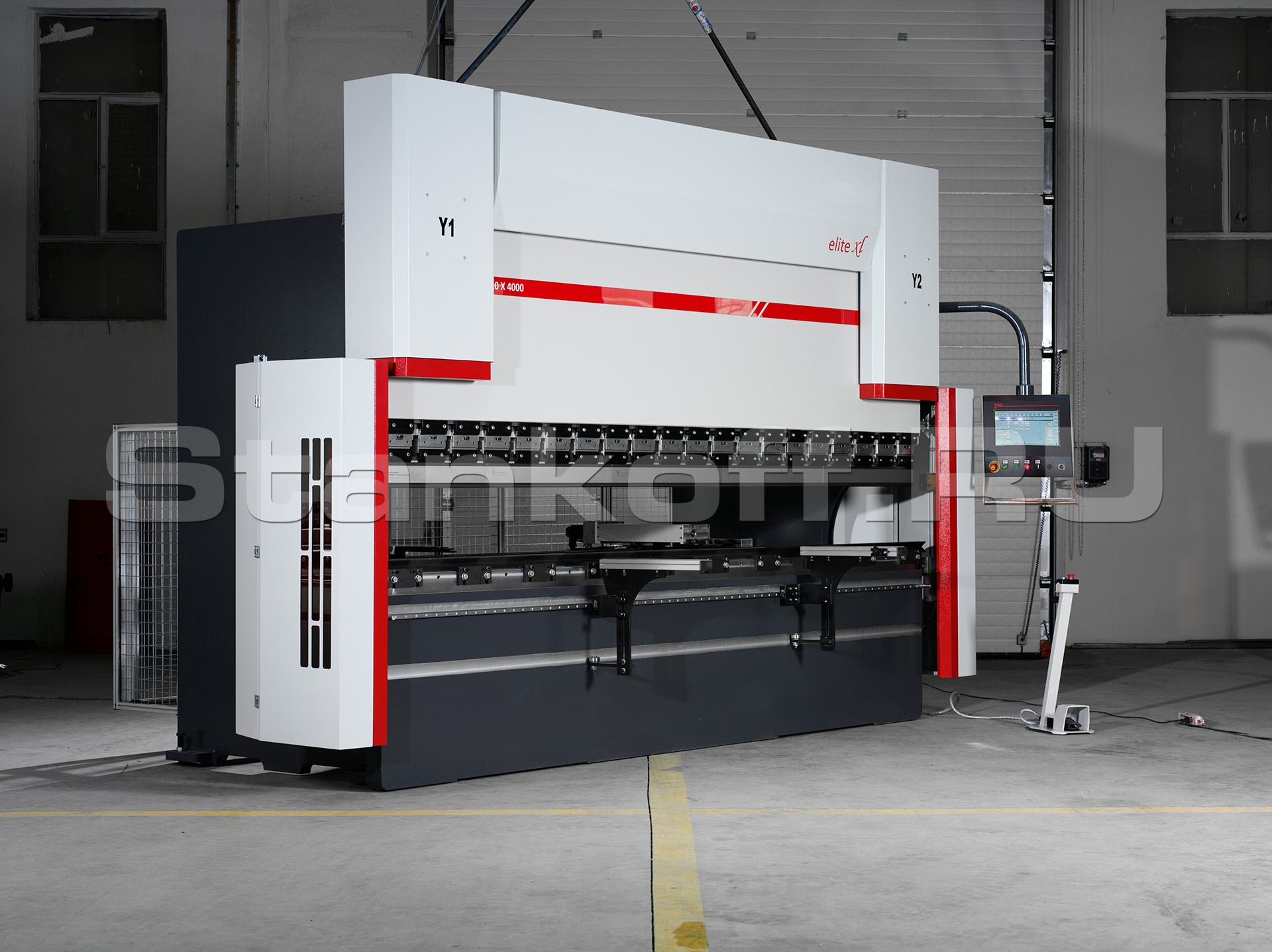

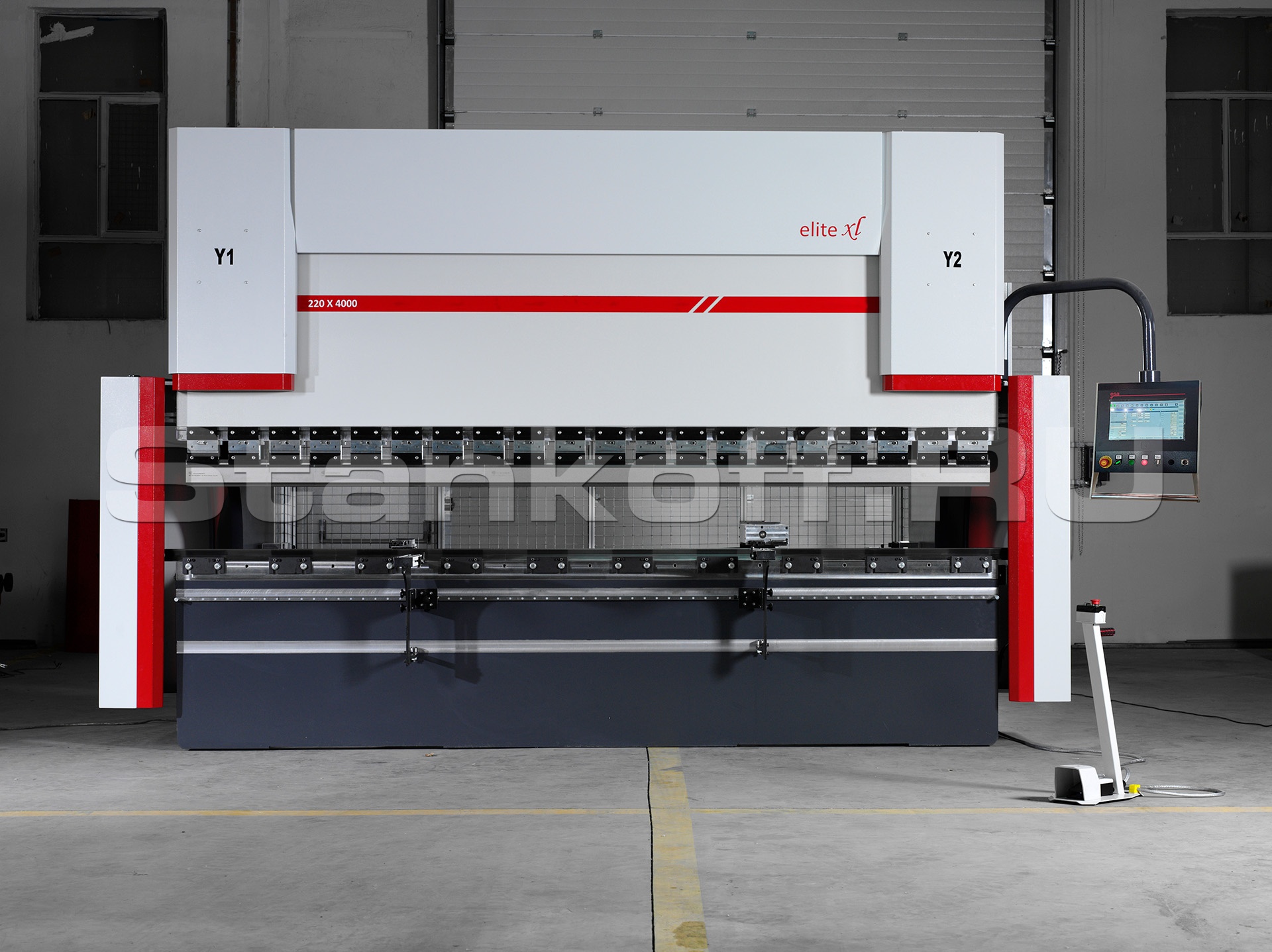

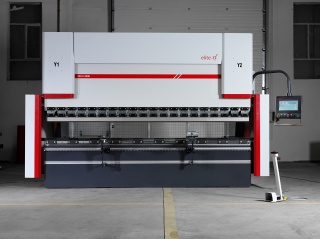

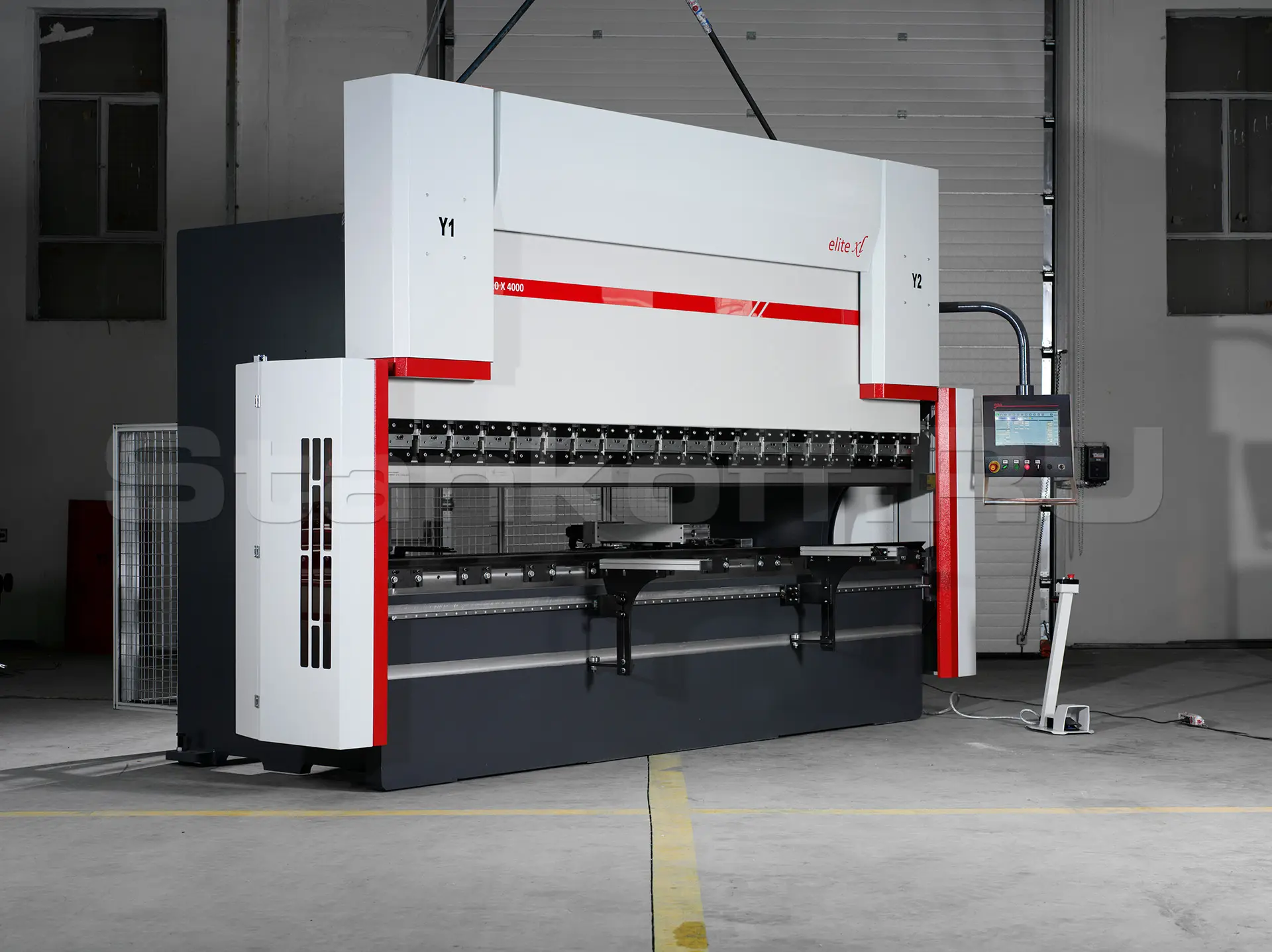

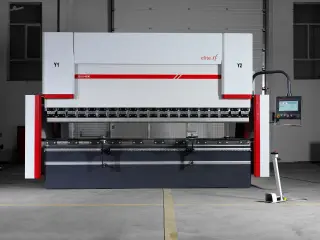

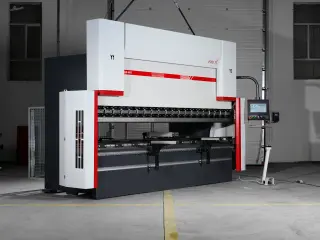

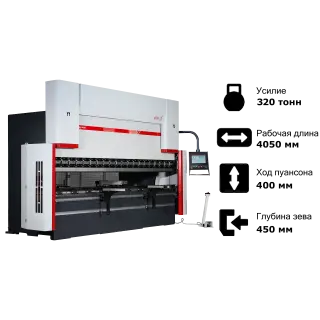

Гидравлический гибочный пресс с ЧПУ SX 40320 4 axis

Гидравлический гибочный пресс с ЧПУ SX 40320 4 axis Гидравлический гибочный пресс с ЧПУ SX 40320 4 axis Гидравлический гибочный пресс с ЧПУ SX 40320 4 axis Гидравлический гибочный пресс с ЧПУ SX 40320 4 axis Гидравлический гибочный пресс с ЧПУ SX 40320 4 axis
/ 5
Вопросы
Турция
Краткие характеристики
Артикул
SX 40320 4 axis
Усилие, тонн
320
Длина гиба, мм
4050
Расстояние между колоннами, мм
3555
Глубина зева, мм
450
Максимальное раскрытие, мм
650
Все характеристики
Модели серии
Все товары
SX 1560 4 axis SX 1560 4 axis SX 2060 4 axis SX 2060 4 axis SX 26100 4 axis SX 26100 4 axis SX 30100 4 axis SX 30100 4 axis SX 30135 4 axis SX 30135 4 axis SX 30175 4 axis SX 30175 4 axis SX 30220 4 axis SX 30220 4 axis SX 30320 4 axis SX 30320 4 axis SX 30600 4 axis SX 30600 4 axis SX 40220 4 axis SX 40220 4 axis SX 40400 4 axis SX 40400 4 axis SX 60220 4 axis SX 60220 4 axis SX 60320 4 axis SX 60320 4 axis SX 60400 4 axis SX 60400 4 axis SX 60600 4 axis SX 60600 4 axis SX 601000 4 axis SX 601000 4 axis

Конструктив

Гидравлический листогибочный пресс является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена. SX это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси. Эти функции обеспечивают оборудованию большую популярность среди пользователей станков.

Особенности

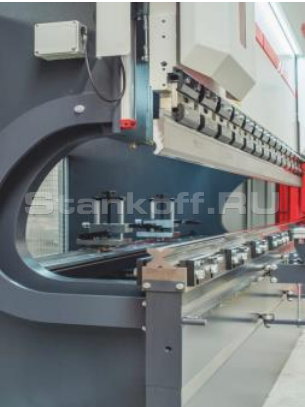

Станина

Станина

Жесткая сварная станина из высококачественной стали, изготовленная с применением новейших технологий снятия внутренних напряжений в
сварных конструкциях.

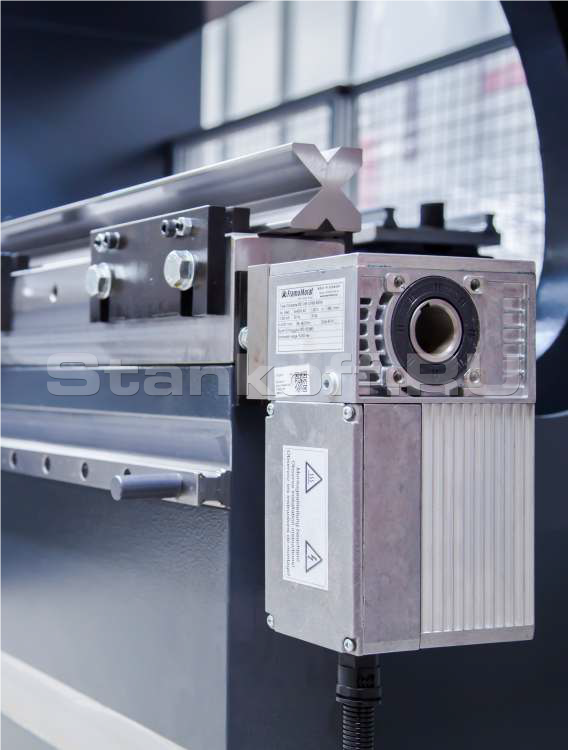

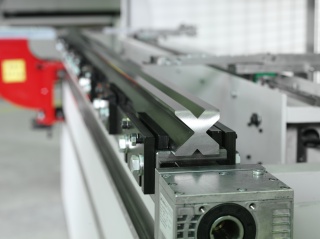

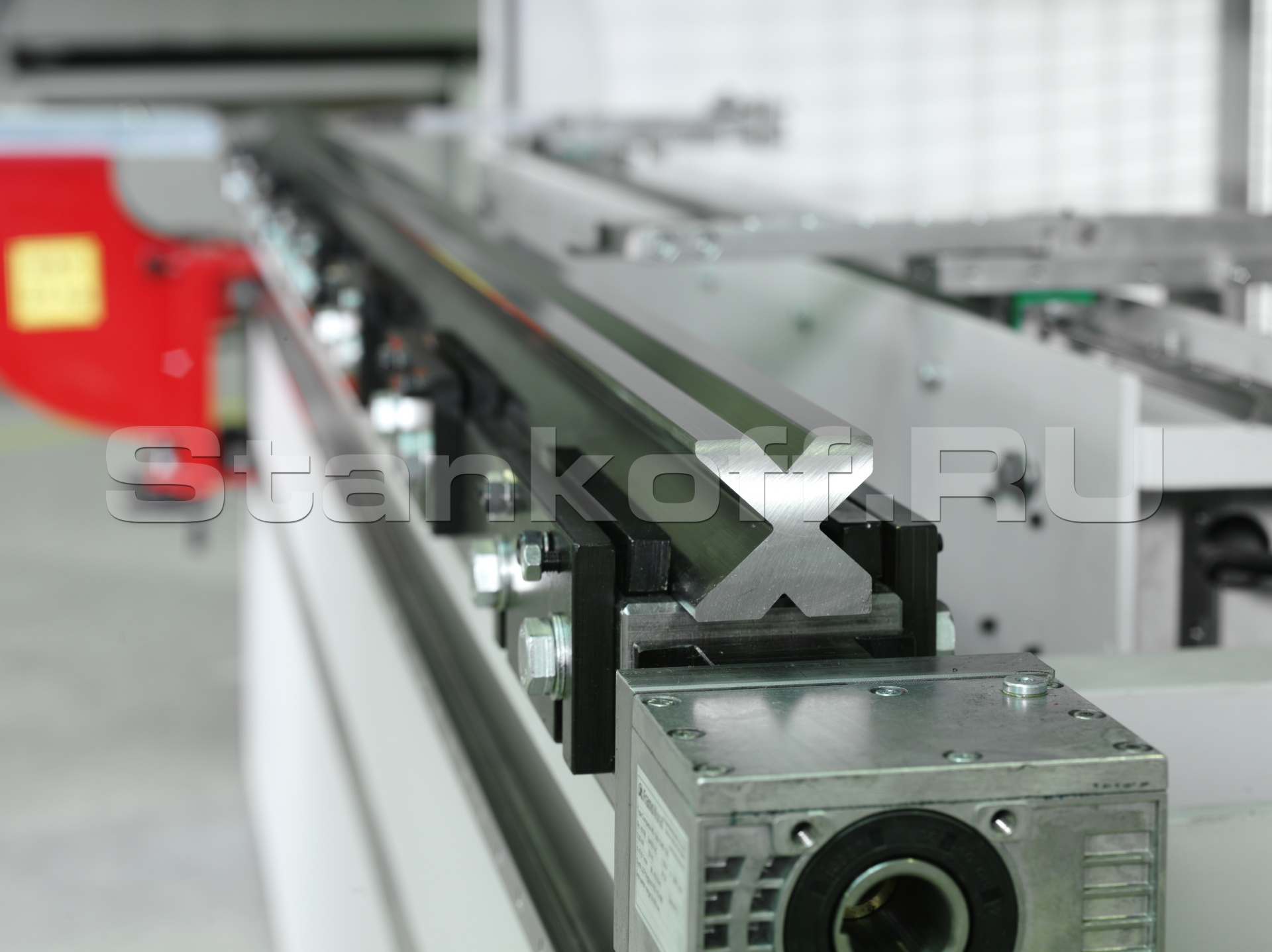

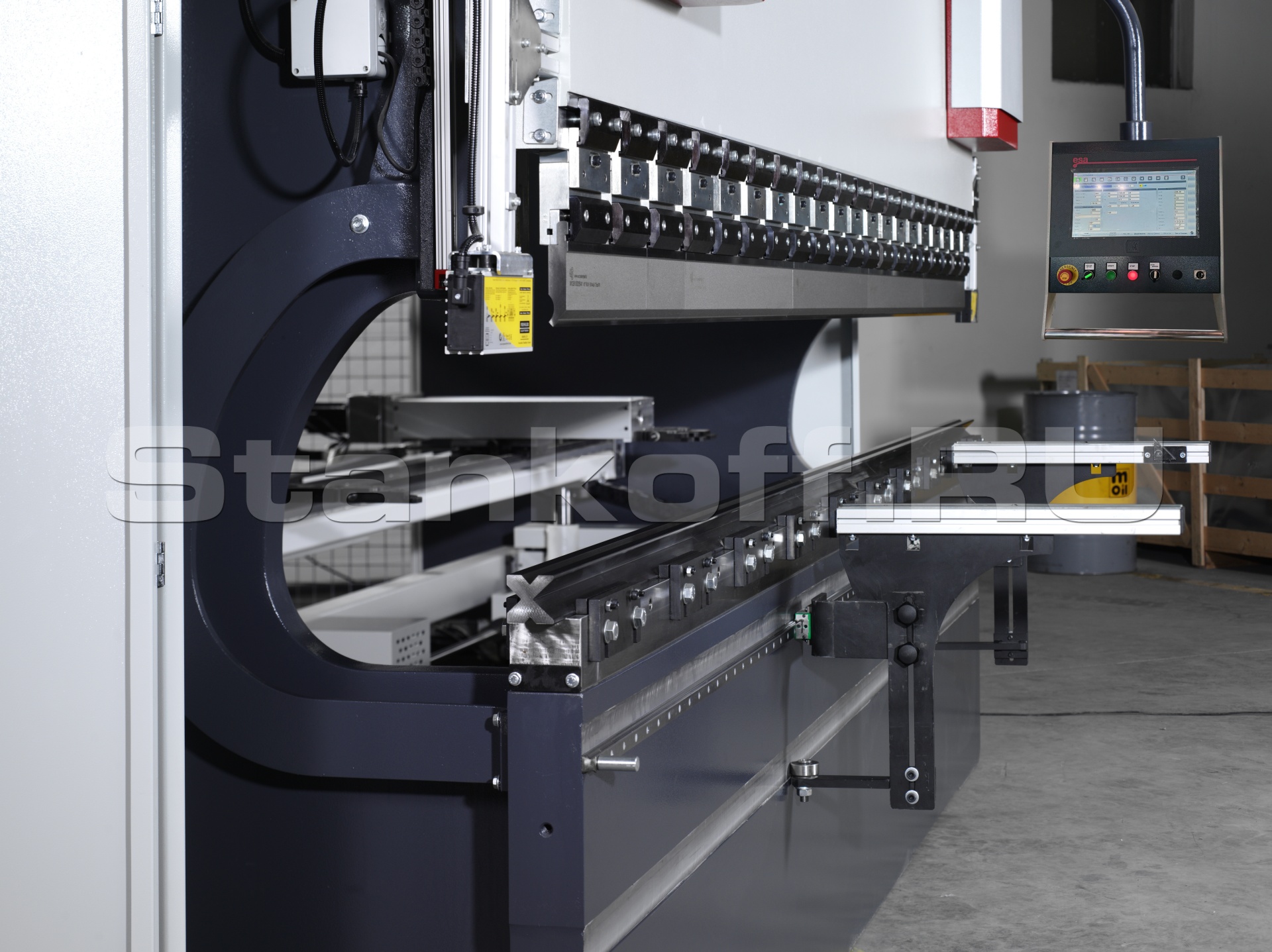

Моторизированная система компенсации прогиба

Моторизированная система компенсации прогиба

Автоматическая система компенсации прогиба упрощает гибку путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Регулировка происходит автоматически при помощи системы ЧПУ.

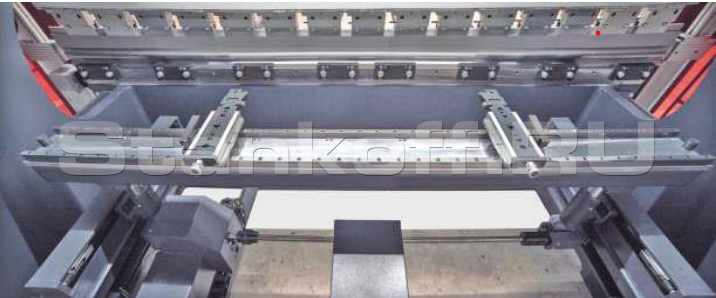

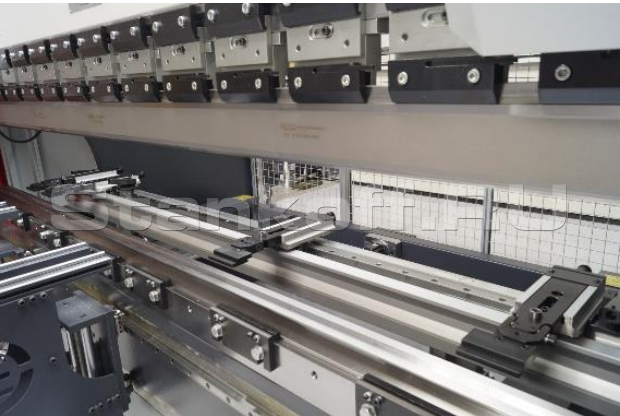

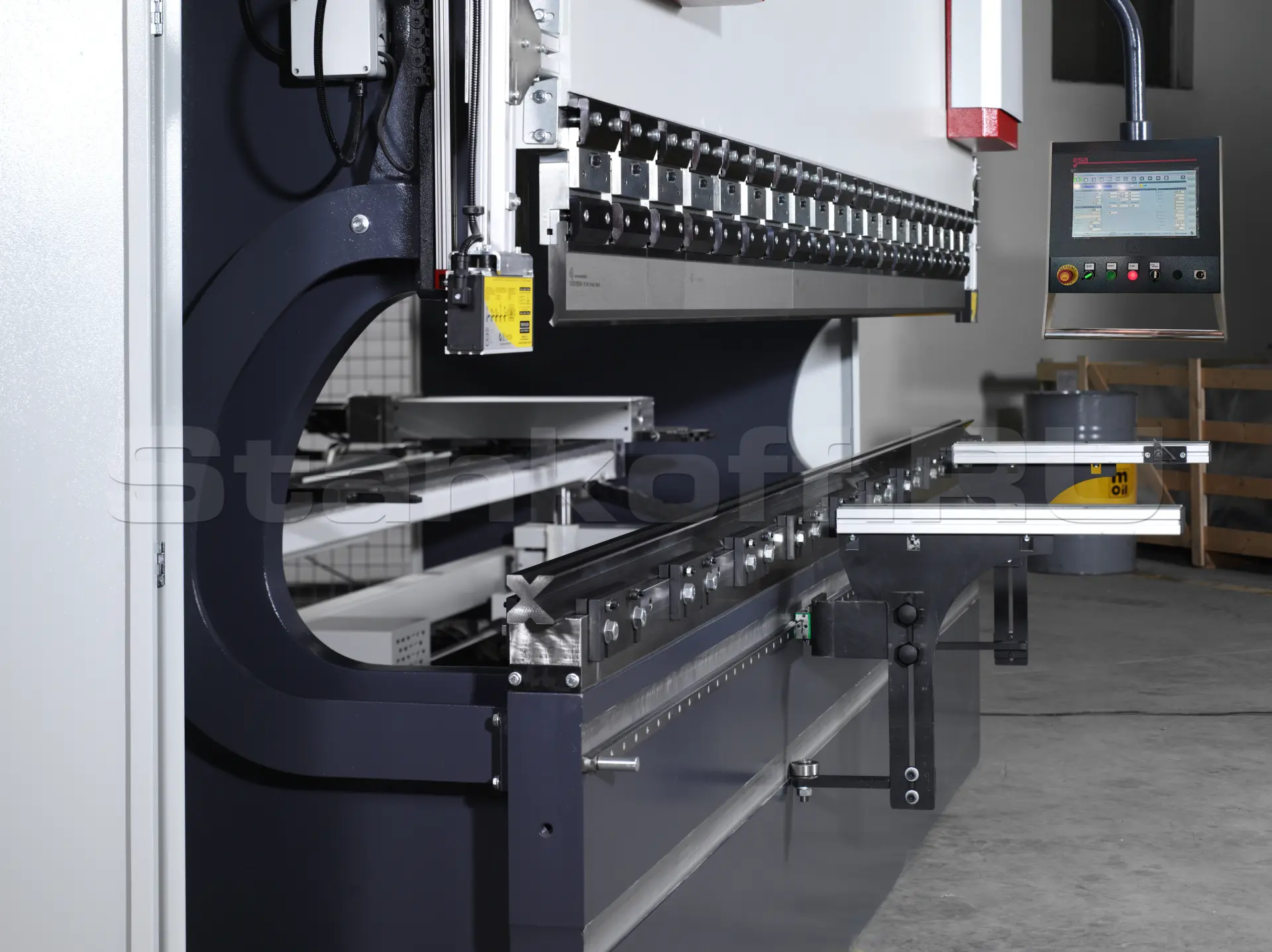

Задние упоры

Задние упоры

X –ось в стандарте на линейных направляющих.
Автоматические оси, управляемые ЧПУ- Х (ось). Ручное управление: R, Z.

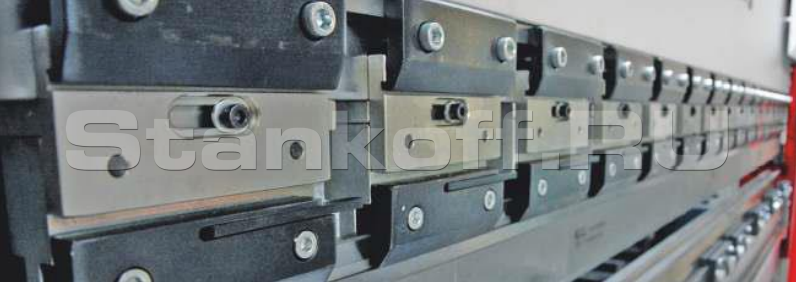

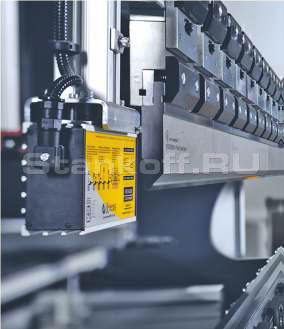

Крепления инструмента

Крепления инструмента

Европейское крепление Amada Promecan.

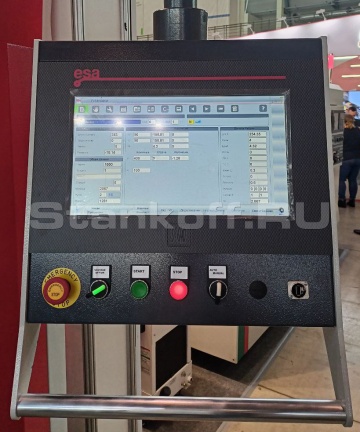

Система ЧПУ ESA S 640

Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.

Особенности:

  • Современный и стильный дизайн;
  • 15-дюймовый сенсорный дисплей, Touch screen;
  • Тип программирования в 2D;
  • Визуализация в 2D;
  • Создание гибочного профиля от руки;
  • Управление - до 18 осей;
  • Автоматический расчет раскроя и линий гиба;
  • Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
  • Настраиваемый пользовательский интерфейс;
  • Автоматическая и ручная коррекция гиба;
  • Высокая производительность, благодаря интуитивному и быстрому управлению;
  • Библиотека стандартных пуансонов и матриц;
  • Возможность симуляции работы, обнаружение ошибок, мультизадачность;
  • Автоматическая коническая гибка;
  • Возможность синхронизации с внешними базами данных;
  • Управление безопасностью оборудования, согласно норм ЕС.
Гидравлический гибочный пресс с ЧПУ SX 40320 4 axis

Дополнительные опции

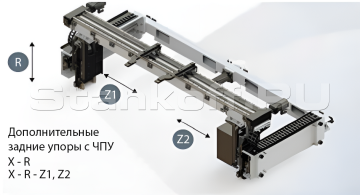

Автоматические оси Х+R

Автоматические оси Х+R

Автоматические оси, управляемые ЧПУ-Х+R. Ручное управление: Z.
Автоматические оси Х+R+Z1+Z2

Автоматические оси Х+R+Z1+Z2

Автоматические оси, управляемые ЧПУ-Х+R+Z1+Z2.
Безопасность

Безопасность

Оснащение лазерной защитой, соответствующей требованиям EC.

Стандартная комплектация

  • Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в сварных конструкциях;
  • Верхняя жесткая подвижная траверса;
  • Позиционирование заднего упора до 0,1 мм;
  • Программируемая скорость пуансона и величина отхода балки после гиба;
  • Гидравлическая система Hawe Hoeirberger (Производство Германия);
  • Автоматические управляемые оси – Y1, Y2, X (Оси R и Z – ручное управление);
  • Автоматическая система компенсации прогиба стола;
  • Контроллер ЧПУ – ESA S 640 2D;
  • Зажим инструмента по типу «ЕВРО» (Promecam-Amada);
  • Передняя поддержка на линейных направляющих;
  • Задний упор: моторизированный с шарико-винтовой парой;
  • Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
  • Глубина подачи листа, зёв – 450 мм;
  • Высококачественная электронная система SIEMENS (Производство Германия)
  • Электродвигатель «Wat» (Турция);
  • Педаль управления;
  • Руководство по эксплуатации (на русском языке).

Характеристики

Усилие, тонн 320
Длина гиба, мм 4050
Расстояние между колоннами, мм 3555
Глубина зева, мм 450
Максимальное раскрытие, мм 650
Ход пуансона, мм 400
Точность позиционирования заднего упора, мм ±0,1
Скорость подвода, мм/с 140
Объем масла, л 400
Рабочая скорость, мм/с 10
Скорость возврата, мм/с 120
Система крепления инструмента Amada Promecam; Wila (опционально)
Макс. мощность двигателя, кВт (л.с.) 22
Габаритные параметры
Габаритные размеры станка, мм 4800 × 2270 × 3098
Вес, кг 17900

Калькулятор усилия гибки

Расчёт для станка SX 40320 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Расстояние между стойками (колоннами) — 3555 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

матрица V = 4 пуансон S = 0.6 α = 90°
B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

23.29
Станок справится: нужно 23.29 т из 320 т.
Загрузка станка 7%
Запас 296.71 т

Что потянет SX 40320 4 axis

Материал гиб 4050 мм гиб 2025 мм
Сталь до 8 мм до 15 мм
Нерж. сталь до 5 мм до 10 мм
Алюминий до 20 мм до 25 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
