Гидравлический гибочный пресс с ЧПУ SX 30220 4 axis

Name: Гидравлический гибочный пресс с ЧПУ SX 30220 4 axis
Availability: InStock
Rating: 5 (1 reviews)

/ 6

Сравнить Вопросы

Турция

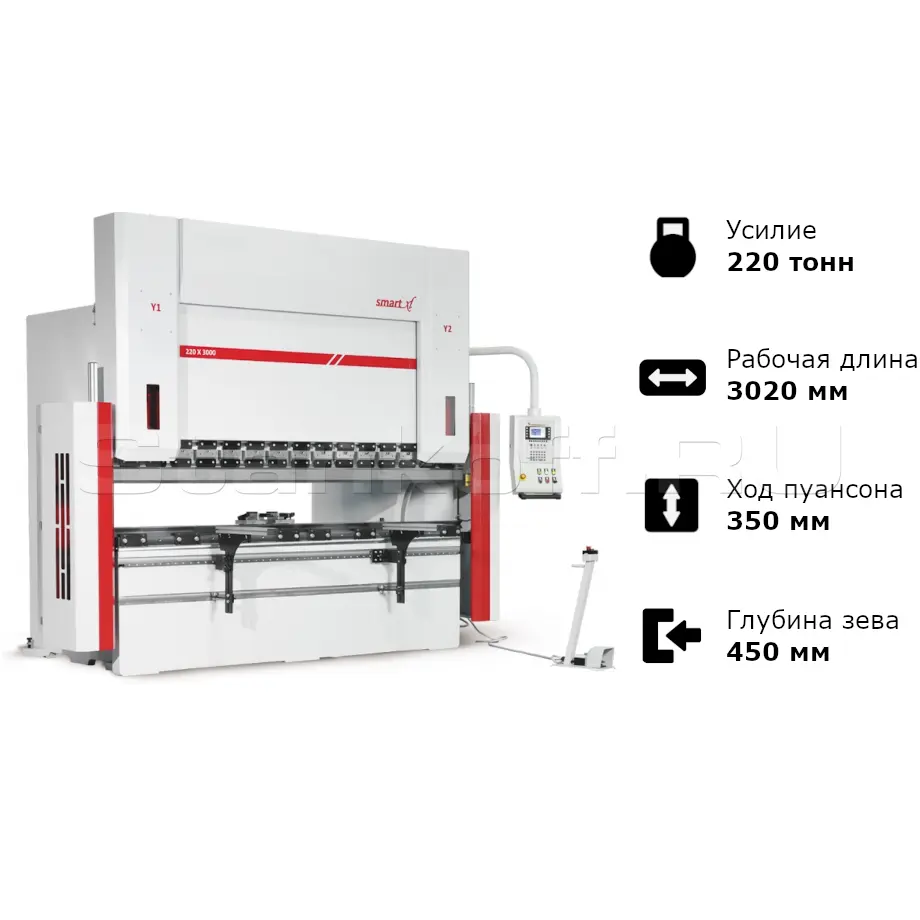

Краткие характеристики

Артикул: SX 30220 4 axis
Усилие, тонн: 220
Длина гиба, мм: 3020
Расстояние между колоннами, мм: 2555
Глубина зева, мм: 450
Макс. раскрытие, мм: 600

Все характеристики

Модели серии

Все товары

SX 1560 4 axis

SX 2060 4 axis

SX 26100 4 axis

SX 30100 4 axis

SX 30135 4 axis

SX 30175 4 axis

SX 30320 4 axis

SX 30600 4 axis

SX 40220 4 axis

SX 40320 4 axis

SX 40400 4 axis

SX 60220 4 axis

SX 60320 4 axis

SX 60400 4 axis

SX 60600 4 axis

SX 601000 4 axis

В наличии на складе

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлический листогибочный пресс является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена.SX это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси. Эти функции обеспечивают оборудованию большую популярность среди пользователей станков.

Особенности

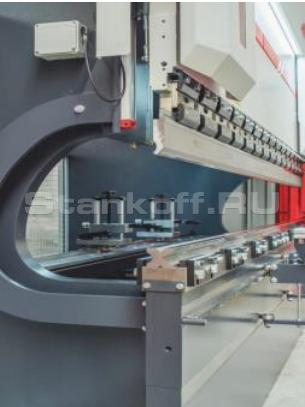

Станина

Жесткая сварная станина из высококачественной стали, изготовленная с применением новейших технологий снятия внутренних напряжений в
сварных конструкциях.

Моторизированная система компенсации прогиба

Автоматическая система компенсации прогиба упрощает гибку путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Регулировка происходит автоматически при помощи системы ЧПУ.

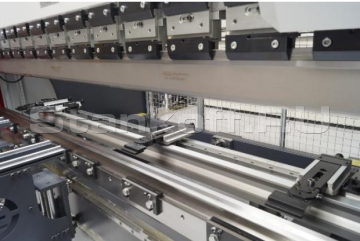

Задние упоры

X –ось в стандарте на линейных направляющих.
Автоматические оси, управляемые ЧПУ- Х (ось). Ручное управление: R, Z.

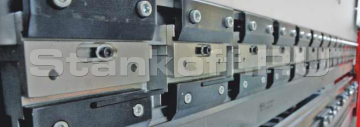

Система крепления

Система крепления - Amada promecam.

Система ЧПУ ESA S 640

Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.

Особенности:

Современный и стильный дизайн;
15-дюймовый сенсорный дисплей, Touch screen;
Тип программирования в 2D;
Визуализация в 2D;
Создание гибочного профиля от руки;
Управление - до 18 осей;
Автоматический расчет раскроя и линий гиба;
Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
Настраиваемый пользовательский интерфейс;
Автоматическая и ручная коррекция гиба;
Высокая производительность, благодаря интуитивному и быстрому управлению;
Библиотека стандартных пуансонов и матриц;
Возможность симуляции работы, обнаружение ошибок, мультизадачность;
Автоматическая коническая гибка;
Возможность синхронизации с внешними базами данных;
Управление безопасностью оборудования, согласно норм ЕС.

Дополнительные опции

Автоматические оси Х+R

Автоматические оси, управляемые ЧПУ-Х+R. Ручное управление: Z.

Автоматические оси Х+R+Z1+Z2

Автоматические оси, управляемые ЧПУ-Х+R+Z1+Z2.

Безопасность

Оснащение лазерной защитой, соответствующей требованиям EC.

Стандартная комплектация

Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в сварных конструкциях;
Верхняя жесткая подвижная траверса;
Позиционирование пуансона до 0,01 мм;
Позиционирование заднего упора до 0,1 мм;
Программируемая скорость пуансона и величина отхода балки после гиба;
Гидравлическая система Hawe , Hoeirberger (Производство Германия);
Автоматические управляемые оси – Y1, Y2, X , (Оси R, Z – ручное управление);
Автоматическая система компенсации прогиба стола;
Контроллер ЧПУ – ESA S 640 2D;
Зажим инструмента по типу «ЕВРО» (Promecam-Amada);
Передняя поддержка на линейных направляющих;
Задний упор: моторизированный с шарико-винтовой парой; - Ход по оси X – 750 мм; Скорость 450мм/сек;
Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
Глубина подачи листа, зёв – 450 мм;
Высококачественная электронная система SIEMENS (Производство Германия);
Электродвигатель «WAT» (Турция);
Педаль управления;
Руководство по эксплуатации (на русском языке).

Характеристики

Усилие, тонн	220
Длина гиба, мм	3020
Расстояние между колоннами, мм	2555
Глубина зева, мм	450
Макс. раскрытие, мм	600
Ход пуансона, мм	350
Точность позиционирования заднего упора, мм	±0,1
Скорость подвода, мм/с	140
Объем масла, л	300
Рабочая скорость, мм/с	10
Скорость возврата, мм/с	130
Макс. мощность двигателя, кВт (л.с.)	22
Габаритные параметры
Габаритные размеры станка, мм	2590 × 3800 × 3050
Вес, кг	11800

Калькулятор усилия гибки

Расчёт для станка SX 30220 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2555 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
