Гидравлический гибочный пресс с ЧПУ SX 601000 4 axis
/ 7
Краткие характеристики
- Артикул
- SX 601000 4 axis
- Усилие, тонн
- 1000
- Длина гиба, мм
- 6050
- Расстояние между колоннами, мм
- 5100
- Глубина зева, мм
- 600
- Макс. раскрытие, мм
- 680
Конструктив
Гидравлический гибочный пресс с ЧПУ SX 601000 4 axis является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена. Cинхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают оборудованию большую популярность среди пользователей станков.
Особенности
Станина
Жесткая сварная станина из высококачественной стали, изготовленная с применением новейших технологий снятия внутренних напряжений в
сварных конструкциях.
сварных конструкциях.

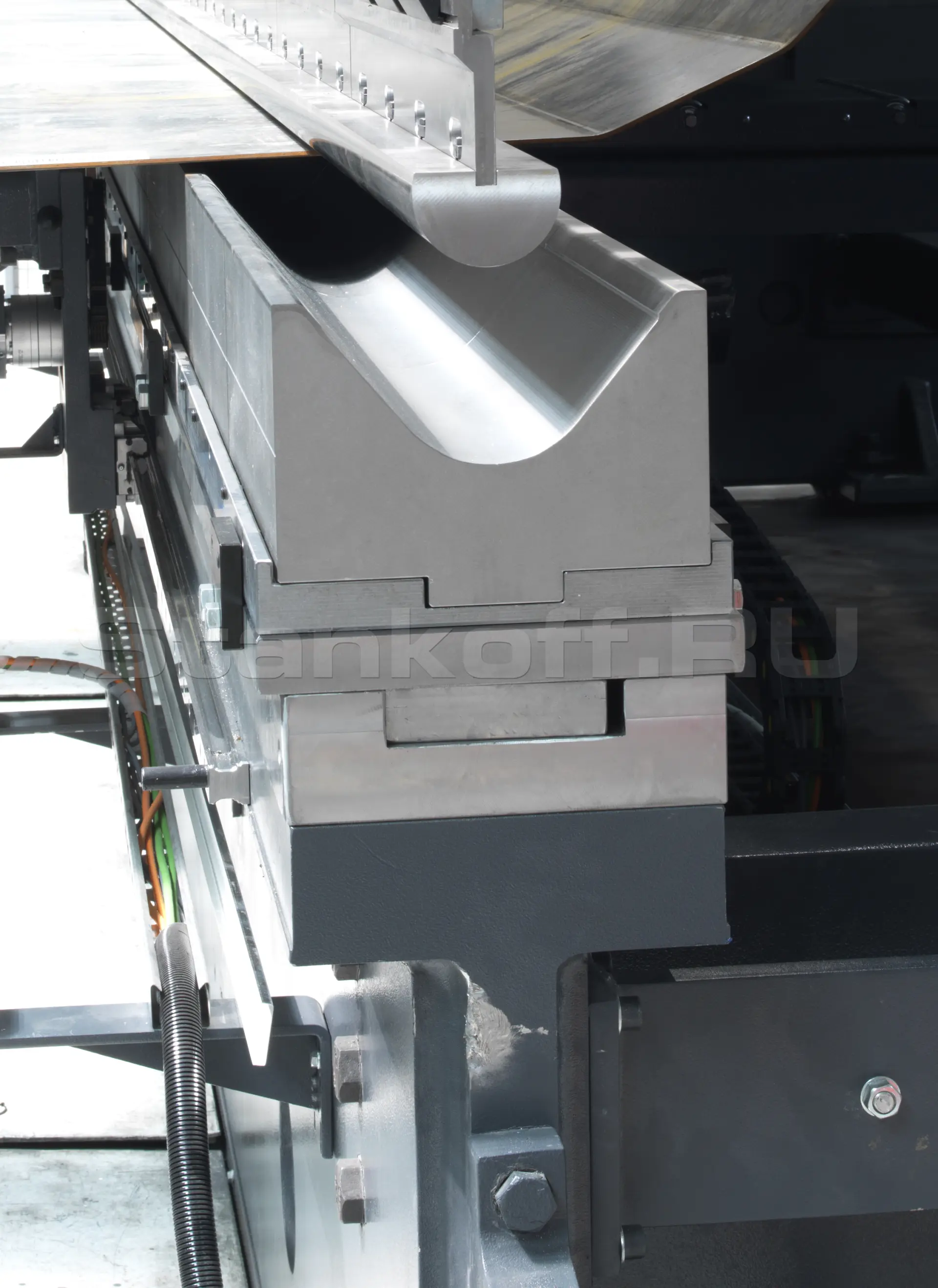

Задние упоры
X –ось в стандарте на линейных направляющих. Автоматические Оси, управляемые ЧПУ- Х(ось). Ручное управление: R, Z.
Гидро-механическая система компенсации прогиба
Автоматическая система компенсации прогиба упрощает гибку путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Регулировка происходит автоматически при помощи системы ЧПУ.

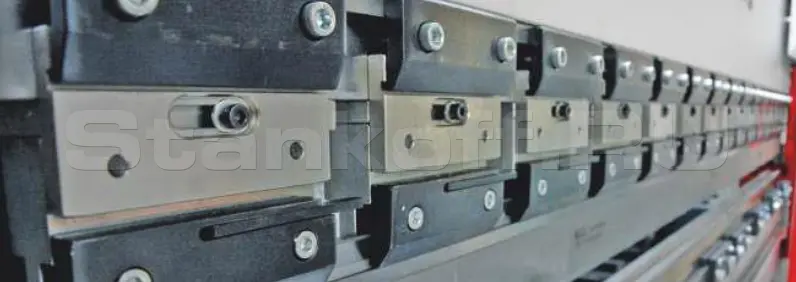

Крепления инструмента
Европейское крепление Amada Promecan.

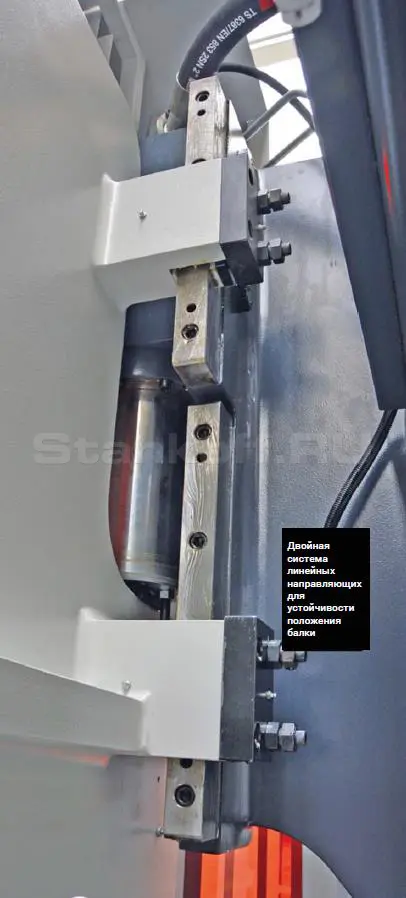

Регулировка параллельности балки
Параллельность листогибочного пресса обеспечивается двумя системами:
1. Системой ограничения перекоса, расположенная с боков балки;
2. Системой четырёх независимых салазок.
Преимущества этих систем:
• Сохраняется устойчивое положение балки при критических режимах работы;
• Обеспечивается легкая смазка во время проведения операций по техническому обслуживанию;
• Обеспечивается регулировка хода на высокой скорости при минимальных временных затратах. Вдоль балки по всей длине проходит ребро жёсткости 100х80 мм. Благодаря чему исключается какая-либо деформация балки и тем самым достигается точность гибов.
1. Системой ограничения перекоса, расположенная с боков балки;
2. Системой четырёх независимых салазок.
Преимущества этих систем:
• Сохраняется устойчивое положение балки при критических режимах работы;
• Обеспечивается легкая смазка во время проведения операций по техническому обслуживанию;
• Обеспечивается регулировка хода на высокой скорости при минимальных временных затратах. Вдоль балки по всей длине проходит ребро жёсткости 100х80 мм. Благодаря чему исключается какая-либо деформация балки и тем самым достигается точность гибов.
Усиленные системы передней поддержки
Передняя поддержка предназначена для перемещения заготовок для гибки на станке. Поддержка обеспечивает опору заготовок для повышения точности операции.
В опорах пресса имеются ролики для лёгкой подачи листа в зону гибки.
В опорах пресса имеются ролики для лёгкой подачи листа в зону гибки.
Система ЧПУ ESA S 640
Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.
Особенности:
- Современный и стильный дизайн;
- 15-дюймовый сенсорный дисплей, Touch screen;
- Тип программирования в 2D;
- Визуализация в 2D;
- Создание гибочного профиля от руки;
- Управление - до 18 осей;
- Автоматический расчет раскроя и линий гиба;
- Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
- Настраиваемый пользовательский интерфейс;
- Автоматическая и ручная коррекция гиба;
- Высокая производительность, благодаря интуитивному и быстрому управлению;
- Библиотека стандартных пуансонов и матриц;
- Возможность симуляции работы, обнаружение ошибок, мультизадачность;
- Автоматическая коническая гибка;
- Возможность синхронизации с внешними базами данных;
- Управление безопасностью оборудования, согласно норм ЕС.
Дополнительные опции
Автоматические оси Х+R
Автоматические оси, управляемые ЧПУ-Х+R. Ручное управление: Z.
Автоматические оси Х+R+Z1+Z2
Автоматические оси, управляемые ЧПУ-Х+R+Z1+Z2.
Лазерная защита
Оснащение лазерной защитой, соответствующей требованиям EC.
Стандартная комплектация
- ЧПУ контроллер ESA 640 2D;
- Позиционирование пуансона до 0,01 мм, позиционирование заднего упора до 0,1 мм;
- Программируемая скорость пуансона и величина отхода балки после гиба;
- Задний упор X 600 мм на ШВП с высокоточной настройкой;
- Автоматическая компенсация деформации боковых стоек пресса;
- Автоматический контроль параллельности верхней балки;
- Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
- Cистема крепления инструмента "System tooling"(AMADAPROMECAM) Heavy Duty;
- Автоматическое устройство компенсации прогиба стола (Гидро-Механическая система);
- Педаль управления;
- Задняя и боковая защита.
Характеристики
| Усилие, тонн | 1000 |
| Длина гиба, мм | 6050 |
| Расстояние между колоннами, мм | 5100 |
| Глубина зева, мм | 600 |
| Макс. раскрытие, мм | 680 |
| Ход пуансона, мм | 455 |
| Точность позиционирования заднего упора, мм | ±0,1 |
| Скорость подвода, мм/с | 50 |
| Объем масла, л | 600 |
| Рабочая скорость, мм/с | 6 |
| Скорость возврата, мм/с | 50 |
| Макс. мощность двигателя, кВт (л.с.) | 60 |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 7100 × 3390 × 3715 |
| Вес, кг | 80000 |
Калькулятор усилия гибки
Расчёт для станка SX 601000 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.
B — Мин. длина полки, мм
3.13
Ri — Внутренний радиус, мм
0.63
F — Усилие гибки, т
34.79
Станок справится: нужно 34.79 т из 1000 т.
Загрузка станка
3%
Запас 965.21 т
Гиб намного короче стола: расчётного усилия хватает, но полное усилие на коротком участке давать нельзя — это локальная перегрузка траверсы. Уточните у менеджера допустимую нагрузку на погонный метр.
Что потянет SX 601000 4 axis
| Материал | гиб 6050 мм | гиб 3025 мм |
|---|---|---|
| Сталь | до 20 мм | до 25 мм |
| Нерж. сталь | до 12 мм | до 20 мм |
| Алюминий | до 25 мм | до 25 мм |
Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
Нужен расчёт под вашу деталь?
Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.
Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
