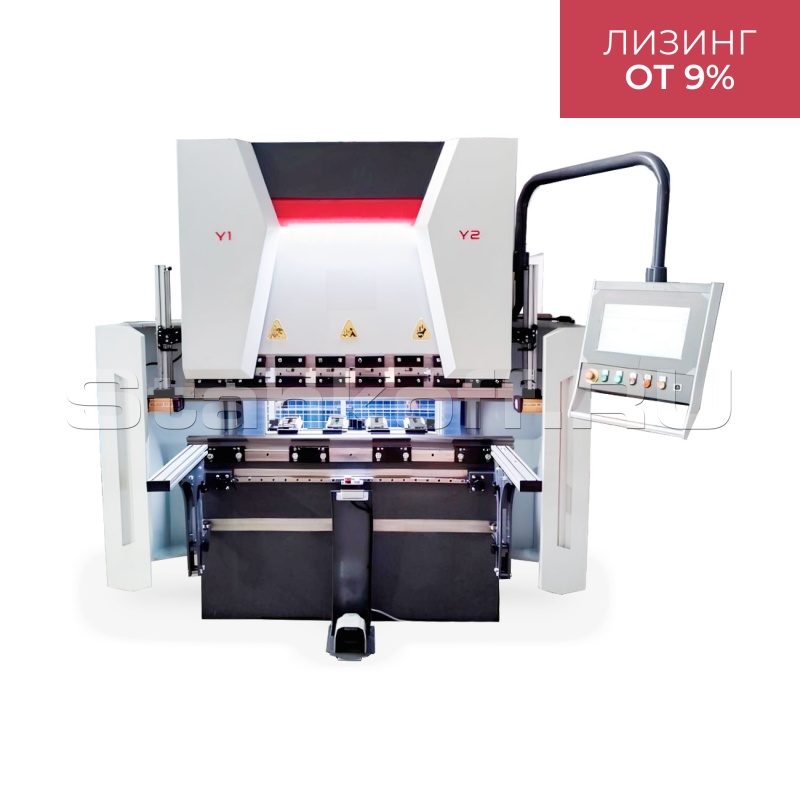

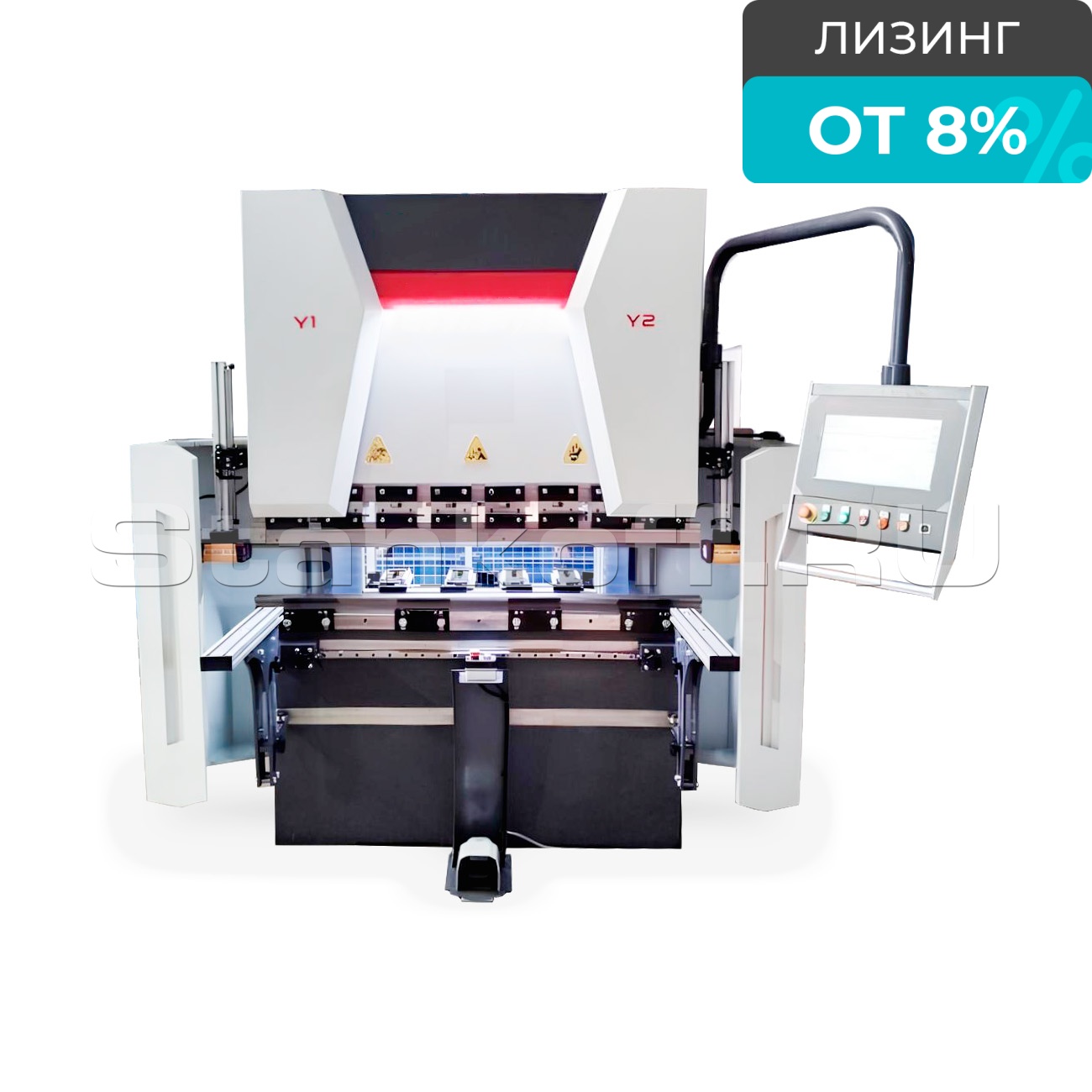

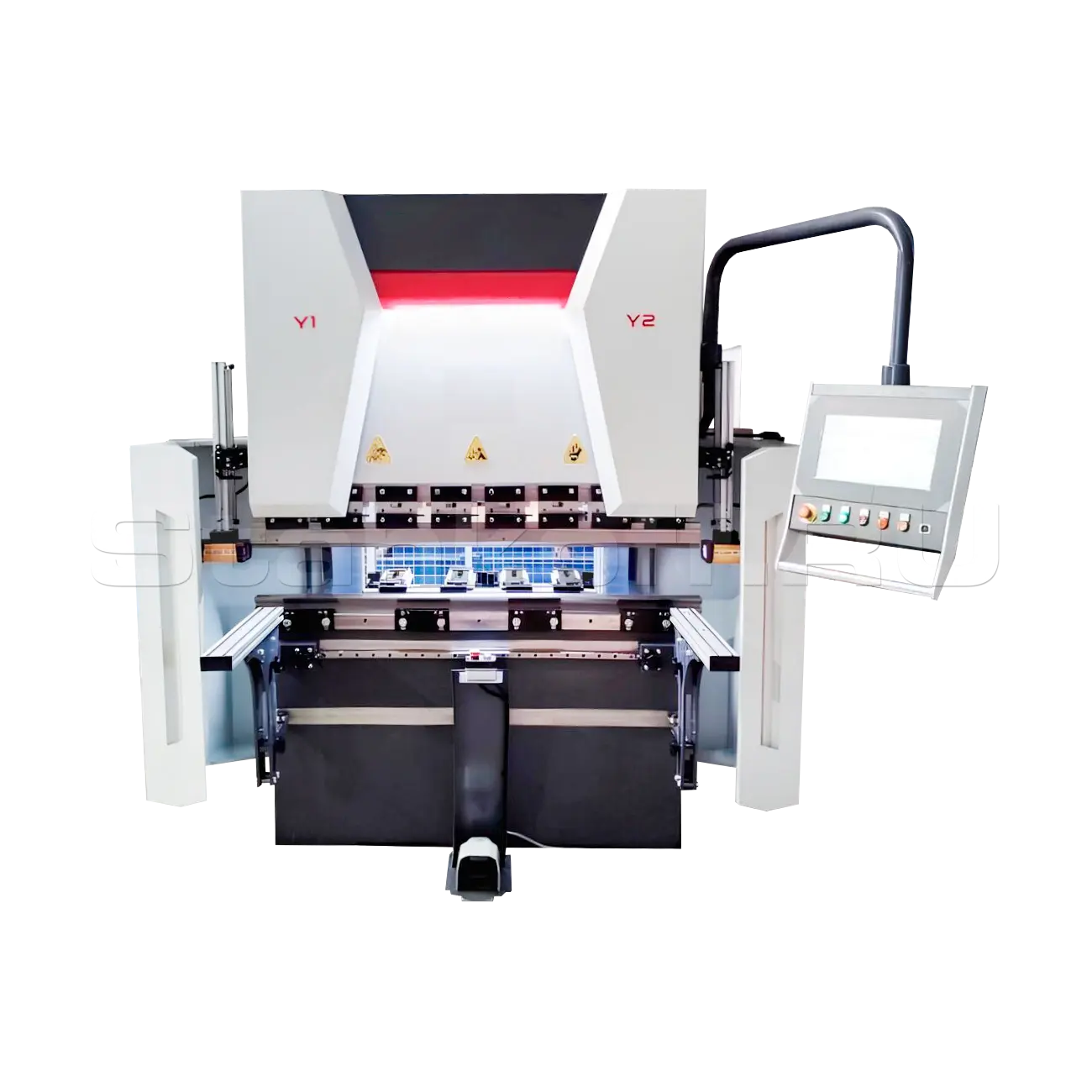

Гидравлический гибочный пресс с ЧПУ SX 2060 4 axis

Гидравлический гибочный пресс с ЧПУ SX 2060 4 axis
Вопросы
Турция
Краткие характеристики
Артикул
SX 2060 4 axis
Усилие, тонн
60
Длина гиба, мм
2050
Расстояние между колоннами, мм
1650
Глубина зева, мм
400
Макс. раскрытие, мм
410
Все характеристики
Модели серии
Все товары
SX 1560 4 axis SX 1560 4 axis SX 26100 4 axis SX 26100 4 axis SX 30100 4 axis SX 30100 4 axis SX 30135 4 axis SX 30135 4 axis SX 30175 4 axis SX 30175 4 axis SX 30220 4 axis SX 30220 4 axis SX 30320 4 axis SX 30320 4 axis SX 30600 4 axis SX 30600 4 axis SX 40220 4 axis SX 40220 4 axis SX 40320 4 axis SX 40320 4 axis SX 40400 4 axis SX 40400 4 axis SX 60220 4 axis SX 60220 4 axis SX 60320 4 axis SX 60320 4 axis SX 60400 4 axis SX 60400 4 axis SX 60600 4 axis SX 60600 4 axis SX 601000 4 axis SX 601000 4 axis

Конструктив

Особенности

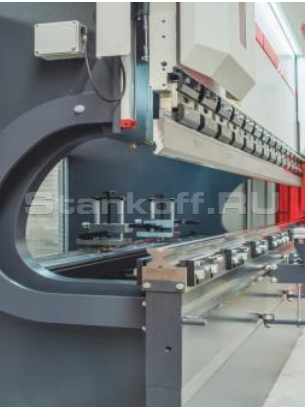

Станина

Станина

Жесткая сварная станина из высококачественной стали, изготовленной с применением новейших технологий снятия внутренних напряжений в
сварных конструкциях.

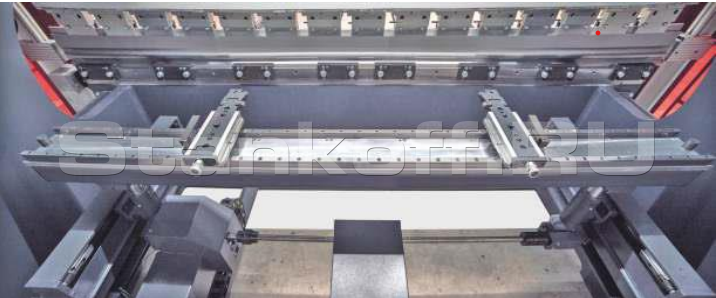

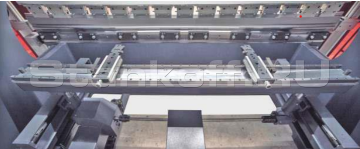

Автоматические оси Х+R
Автоматические оси Х+R

Автоматические оси Х+R

Автоматические оси, управляемые ЧПУ-Х+R. Ручное управление: Z.

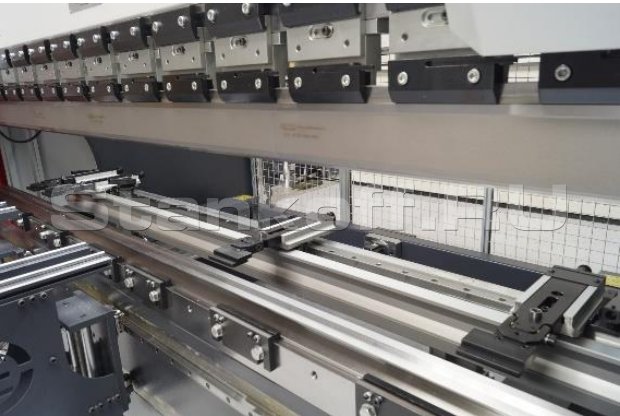

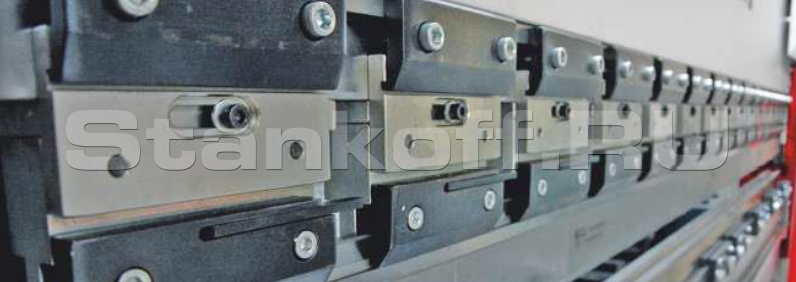

Крепления инструмента

Крепления инструмента

Европейское крепление Amada Promecan.

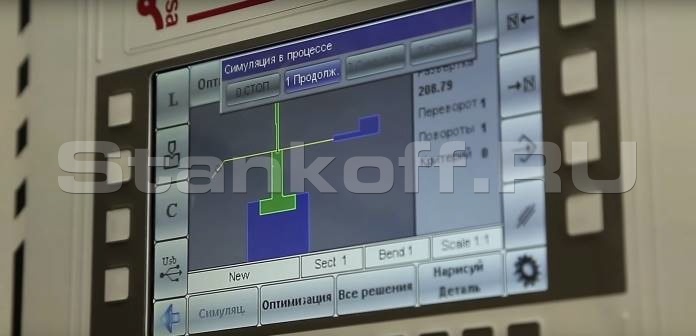

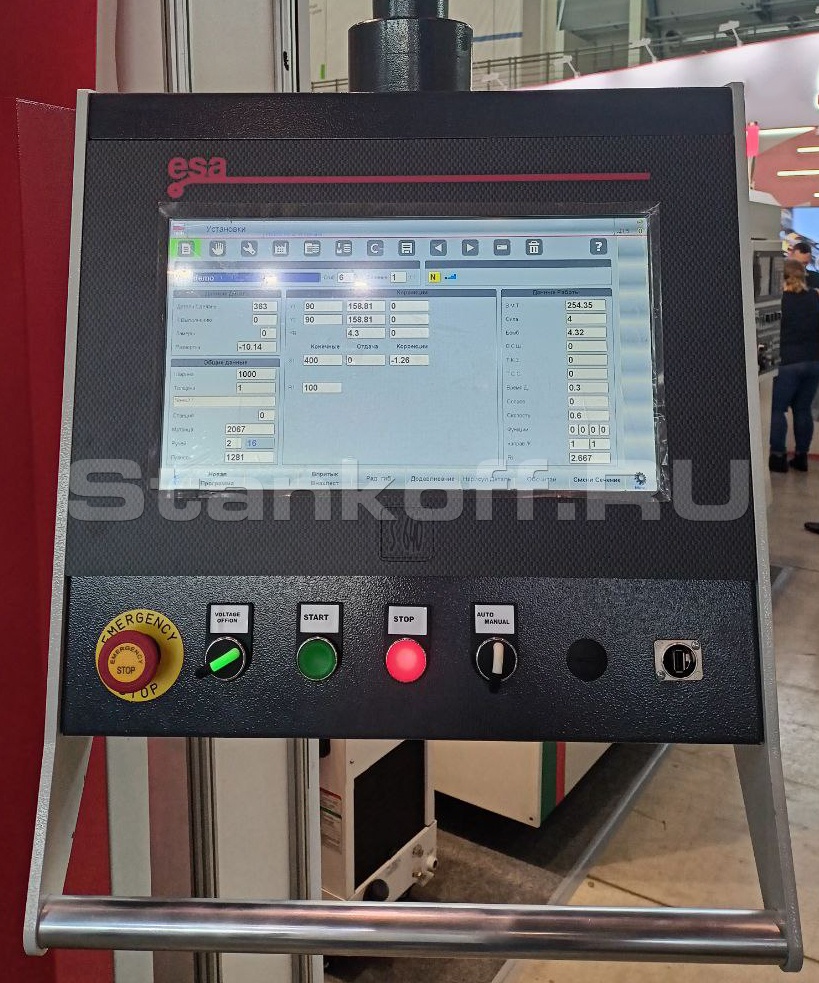

Система ЧПУ ESA S 640

Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.

Особенности:

  • Современный и стильный дизайн;
  • 15-дюймовый сенсорный дисплей, Touch screen;
  • Тип программирования в 2D;
  • Визуализация в 2D;
  • Создание гибочного профиля от руки;
  • Управление - до 18 осей;
  • Автоматический расчет раскроя и линий гиба;
  • Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
  • Настраиваемый пользовательский интерфейс;
  • Автоматическая и ручная коррекция гиба;
  • Высокая производительность, благодаря интуитивному и быстрому управлению;
  • Библиотека стандартных пуансонов и матриц;
  • Возможность симуляции работы, обнаружение ошибок, мультизадачность;
  • Автоматическая коническая гибка;
  • Возможность синхронизации с внешними базами данных;
  • Управление безопасностью оборудования, согласно норм ЕС.

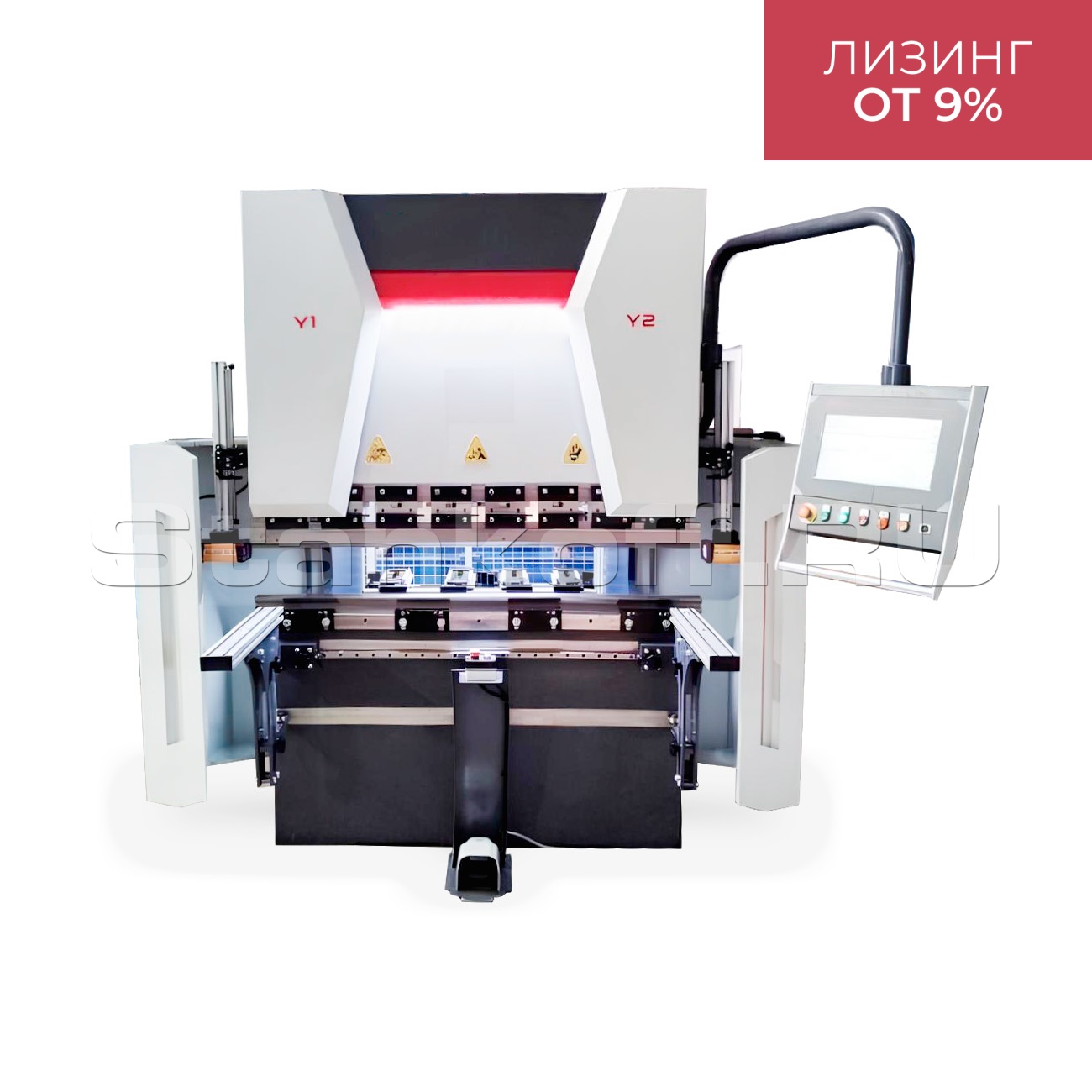

Гидравлический гибочный пресс с ЧПУ SX 2060 4 axis
Гидравлический гибочный пресс с ЧПУ SX 2060 4 axis

Дополнительные опции

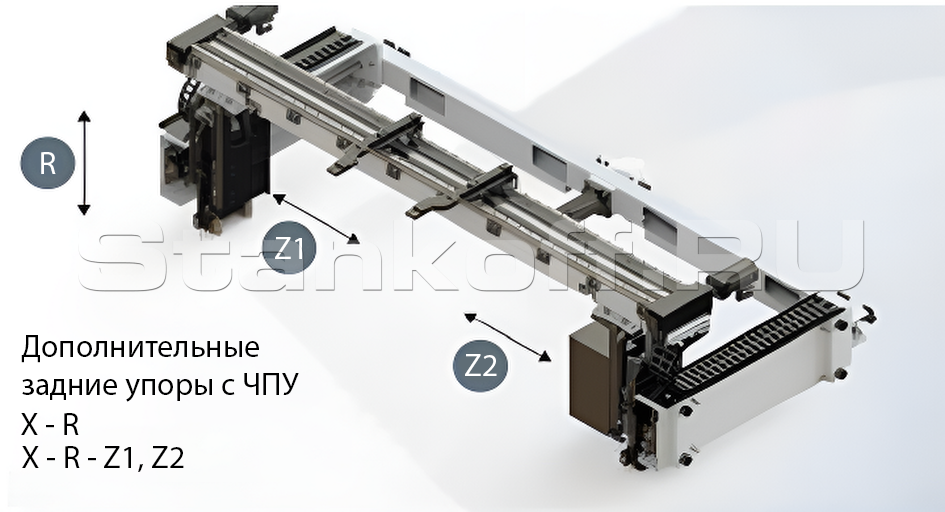

Автоматические оси Х+R+Z1+Z2

Автоматические оси Х+R+Z1+Z2

Автоматические оси, управляемые ЧПУ-Х+R+Z1+Z2.

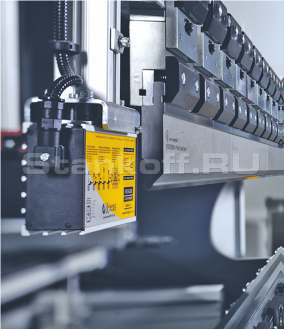

Безопасность

Безопасность

Оснащение лазерной защитой, соответствующей требованиям EC.

Комплектация

  • Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в сварных конструкциях;
  • Верхняя жесткая подвижная траверса
  • Позиционирование пуансона до 0,01 мм;
  • Позиционирование заднего упора до 0,1 мм;
  • Программируемая скорость пуансона и величина отхода балки после гиба;
  • Гидравлическая система Hawe Hoeirberger (Производство Германия);
  • Автоматические управляемые оси – Y1, Y2, X, R (Оси  Z1 и Z2 – ручное управление);
  • Контроллер ЧПУ – ESA S 640 2D;
  • Зажим инструмента по типу «ЕВРО» (Promecam-Amada);
  • Передняя поддержка на линейных направляющих;
  • Задний упор: моторизированный с шарико-винтовой парой. Ход по оси X – 500 мм; Скорость 1000мм/сек;
  • Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
  • Глубина подачи листа, зёв – 400 мм;
  • Высококачественная электронная система SIEMENS (Производство Германия)
  • Электродвигатель «WAT» (Турция);
  • Педаль управления;
  • Руководство по эксплуатации (на русском языке).

Характеристики

Усилие, тонн 60
Длина гиба, мм 2050
Расстояние между колоннами, мм 1650
Глубина зева, мм 400
Макс. раскрытие, мм 410
Ход пуансона, мм 220
Скорость подвода, мм/с 180
Объем масла, л 100
Рабочая скорость, мм/с 10
Скорость возврата, мм/с 160
Макс. мощность двигателя, кВт (л.с.) 7,5
Габаритные параметры
Габаритные размеры станка, мм 2600 × 2200 × 2400
Вес, кг 4700

Калькулятор усилия гибки

Расчёт для станка SX 2060 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Расстояние между стойками (колоннами) — 1650 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

матрица V = 4 пуансон S = 0.6 α = 90°
B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

11.79
Станок справится: нужно 11.79 т из 60 т.
Загрузка станка 20%
Запас 48.21 т

Что потянет SX 2060 4 axis

Материал гиб 2050 мм гиб 1025 мм
Сталь до 3 мм до 6 мм
Нерж. сталь до 2 мм до 4 мм
Алюминий до 8 мм до 15 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
