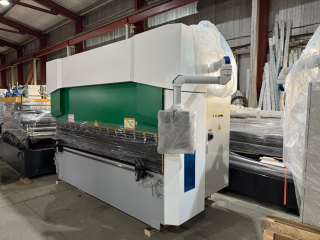

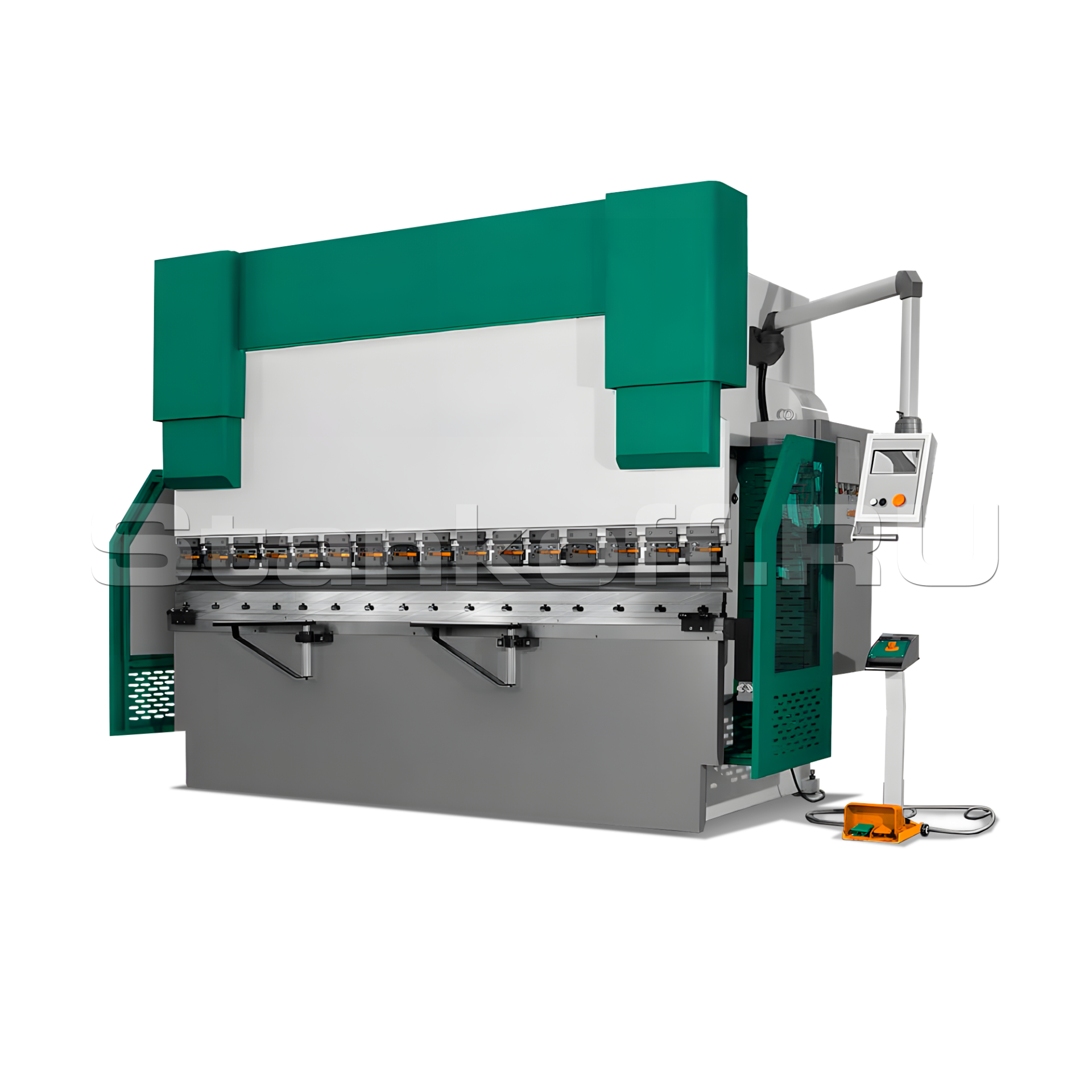

Гидравлический листогибочный пресс TS-P 125/3200

Name: Гидравлический листогибочный пресс TS-P 125/3200
Availability: PreOrder
Rating: 5 (1 reviews)

/ 6

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: TS-P 125/3200
Усилие, тонн: 125
Длина гиба, мм: 3200
Расстояние между колоннами, мм: 2600
Глубина зева, мм: 350
Максимальное раскрытие, мм: 410

Все характеристики

Модели серии

Все товары

TS-P 63/1600

TS-P 100/3200

TS-P 170/3200

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

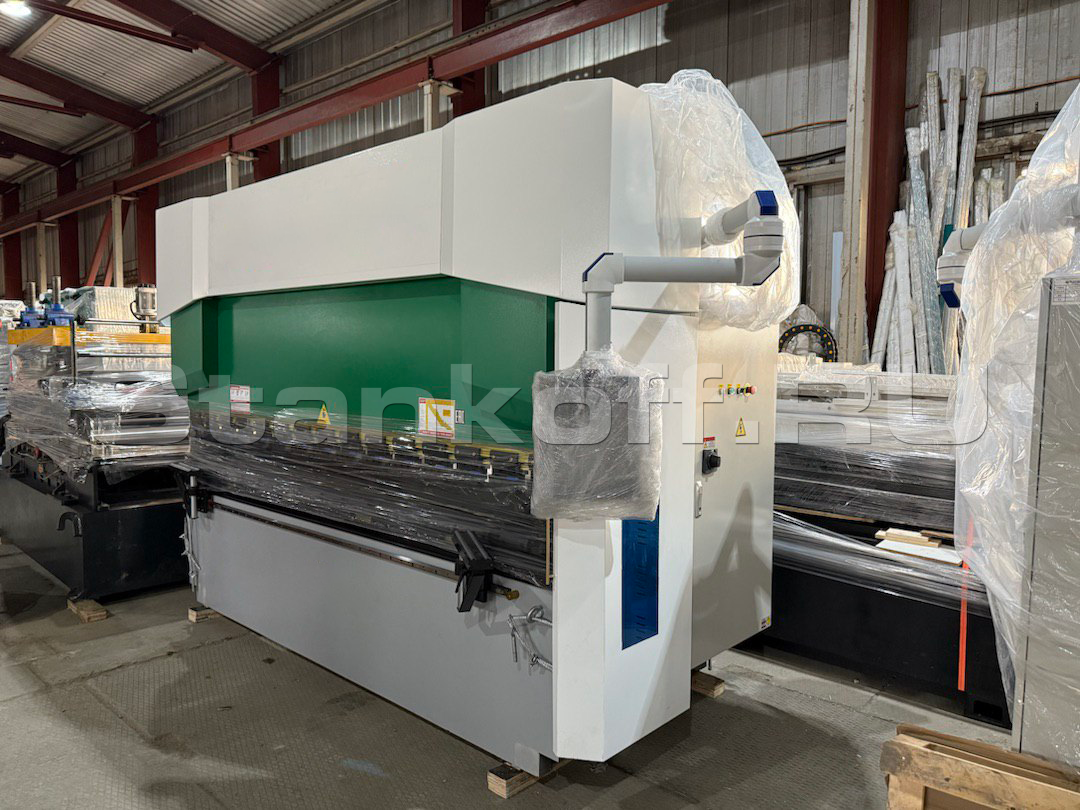

Гидравлический листогибочный пресс TS-P 125/3200 – это современное гидравлическое оборудование для гибки листового металла. Данный станок имеет большую величину хода, просвета и зева, что обеспечивает эффективное производство простых и сложных деталей для широкого круга потребителей.

Комплектующие

Система управления	ESA S630
Линейные направляющие	HIWIN
ШВП	HIWIN
Система крепления инструмента	Promecam
Гидравлическая система	Rexroth
Электронные компоненты	Schneider

Конструктивные особенности

Станина

Конструкция станины - основной фактор, влияющий на способность оборудования производить точные операции в течение многих лет эксплуатации. Станина после сварки подвергается термической обработке для снятия остаточных напряжений и дробеструйной очистке.
Обработка станины на современных обрабатывающих центрах придают раме дополнительные точность, устойчивость и плавность в работе. Все поверхности, соединения, отверстия обрабатываются за один проход.

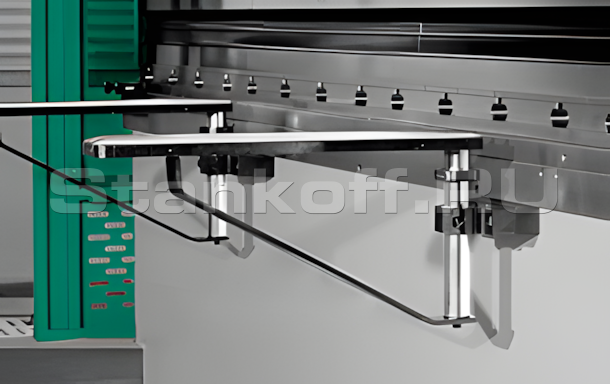

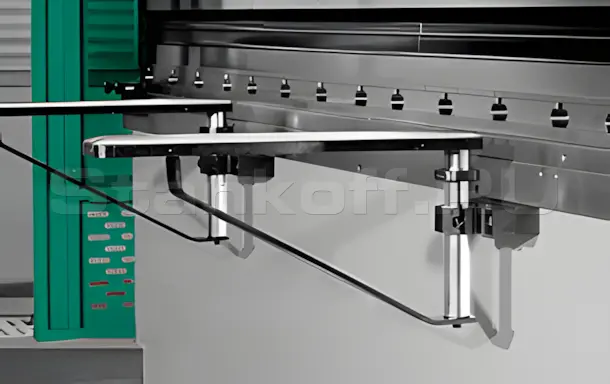

Передние опоры

В процессе работы гидравлического пресса передняя опорная стойка регулируется на 180 градусов.

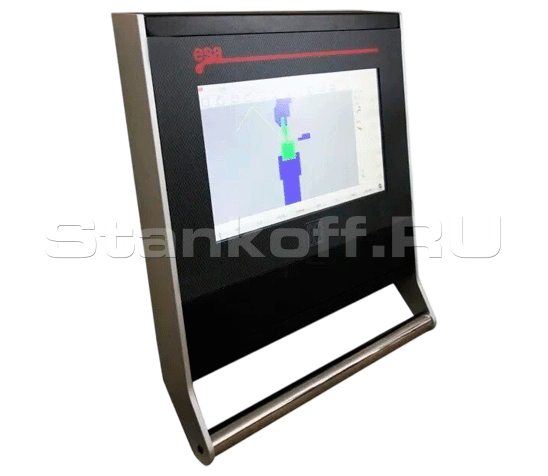

Система управления ESA S630

• До 6-ти осей управления
• Язык управления Русский/Мультиязычный
• Режим программирования (2D графический редактор и дисплей)
• Автоматизированный и гибкий процесс программирования
• Продукты ESA часто обновляются, чтобы идти в ногу с технологическим процессом

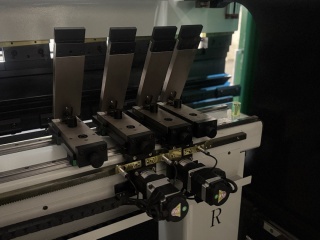

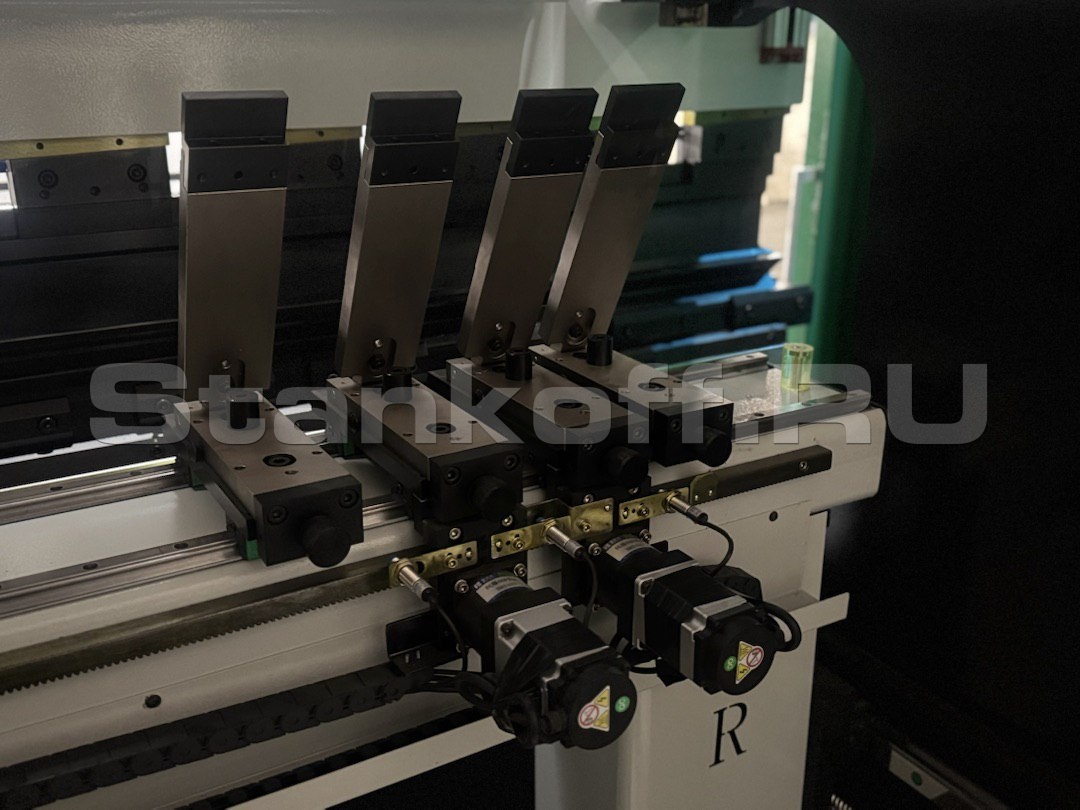

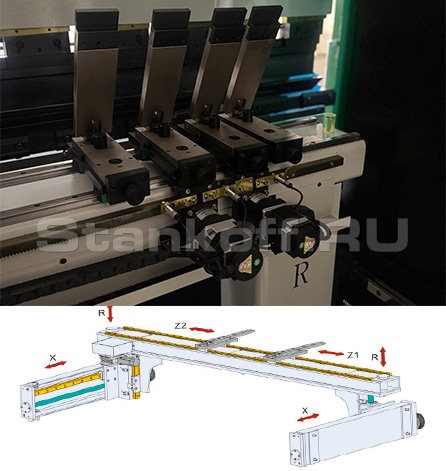

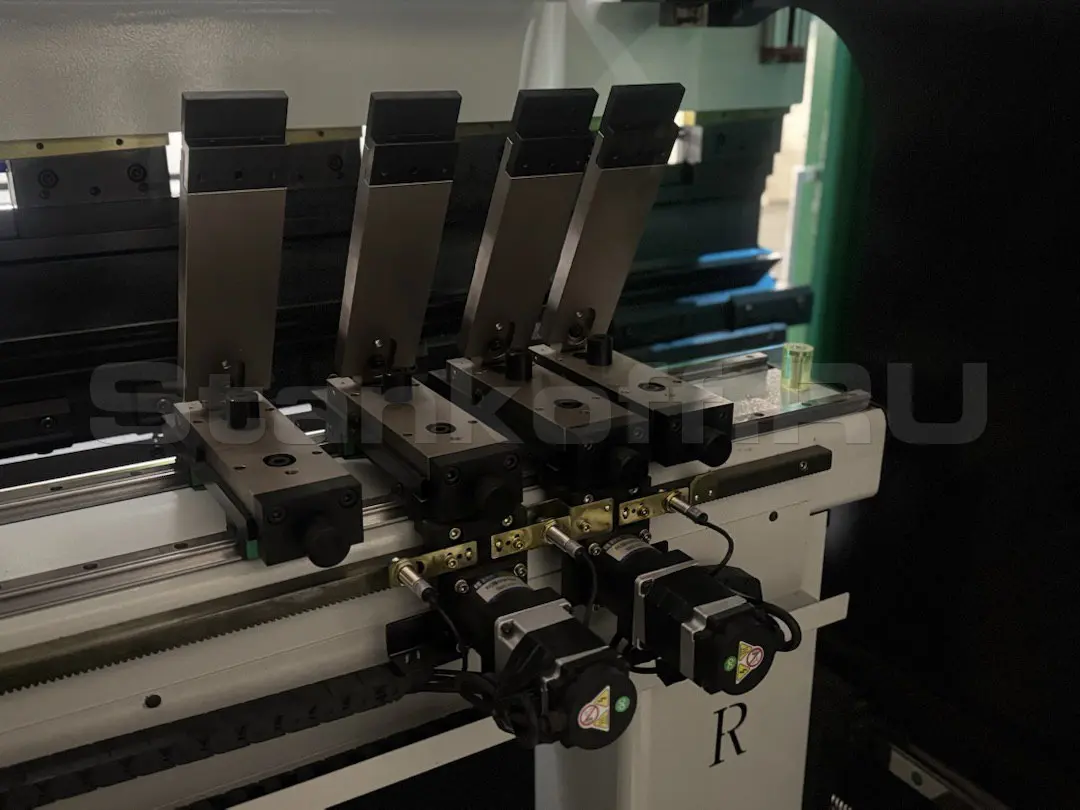

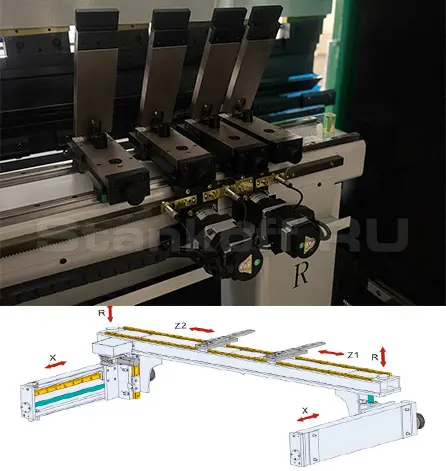

Задний упор

Стандартный задний упор имеет программируемую ось X, R, а также оси Z1, Z2, управляемые со стойки управления аварийной остановки. Это позволяет настраивает упоры по глубине(Х) и высоте (R), а также перемещать пальцевые блоки влево и вправо (Z1, Z2).

Быстросъемный зажим

Для ускорения процесса смены инструмента имеется возможность комплектования пресса быстросъемным зажимом инструмента стандарта Promecam.

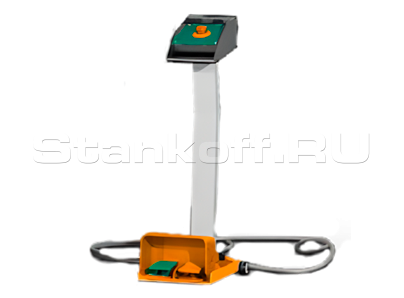

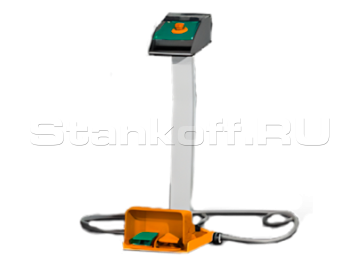

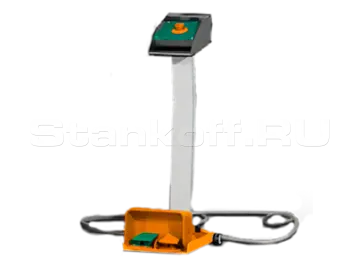

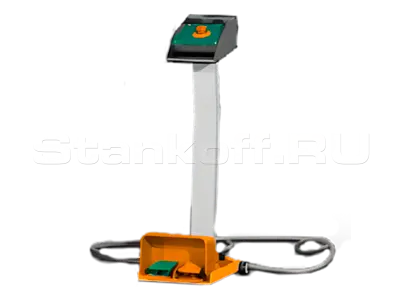

Ножная педаль

Выносная педаль управления с кнопкой аварийной остановки.

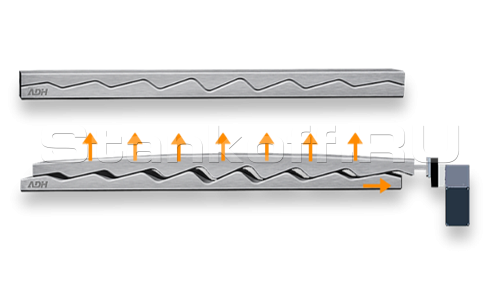

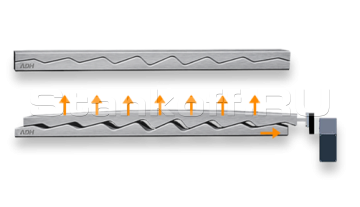

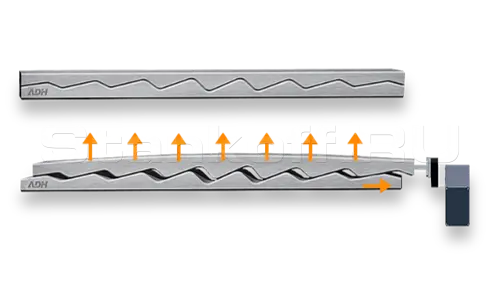

Компенсации прогиба стола

Система компенсации прогиба обеспечивает компенсацию прогиба по всей длине матрицы. Механическая система состоит из определенного количества (зависит от длины рабочего стола) парных клиньев, каждая пара работает в разных сечениях, имеет свою величину компенсации, отличную от остальных, таким образом, достигаются превосходные результаты гибки.

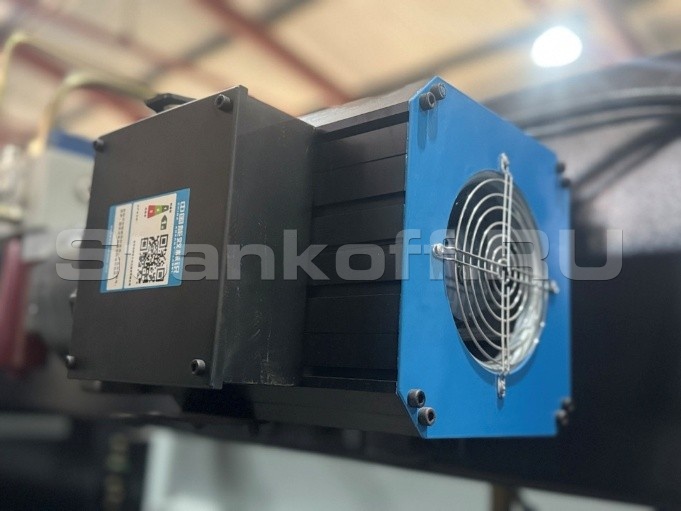

Главный двигатель

Главный двигатель – сервомотор.
• Энергосбережение сервомотора на 50% эффективнее, чем у асинхронного двигателя.
• Низкая температура масла т.к. масло не циркулирует постоянно.
• Скорость и подача масла в цилиндры происходит порционно тем самым увеличивая срок службы гидросистемы.
• Увеличивается скорость и точность позиционирования.
• Бесшумная работа станка достигается включением сервомотора только в момент опускания траверсы.

Схема станка

Стандартная комплектация

Оси Y1, Y2, X, R, +C, Z1 и Z2 – полуавтомат.
Система управления ESA S630
Главный двигатель сервомотор +серводрайвера
Задний упор: линейные направляющие+системы ШВП HIWIN
Подсветка рабочей зоны
Европейская система крепления инструмента Promecam
Система компенсации прогиба стола от ЧПУ
Скользящие передние опоры с продольной линейной направляющей HIWIN
Гидравлическая система Rexroth
Электронные компоненты Schneider
Лазерная барьерная защита
Быстросъемные зажимы пуансона
Руководство пользователя на русском языке
Инструмент: 4-х ручьевая матрица и пуансон на всю рабочую длину

Характеристики

Усилие, тонн	125
Длина гиба, мм	3200
Расстояние между колоннами, мм	2600
Глубина зева, мм	350
Максимальное раскрытие, мм	410
Ход пуансона, мм	150
Передние поддержка листа, шт	2
Задний упор, шт	4
Система крепления инструмента	Amada Promecam
Макс. мощность двигателя, кВт (л.с.)	7,5
Габаритные параметры
Габаритные размеры станка, мм	3200 × 1600 × 2600
Вес, кг	6400

Калькулятор усилия гибки

Расчёт для станка TS-P 125/3200: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2600 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
