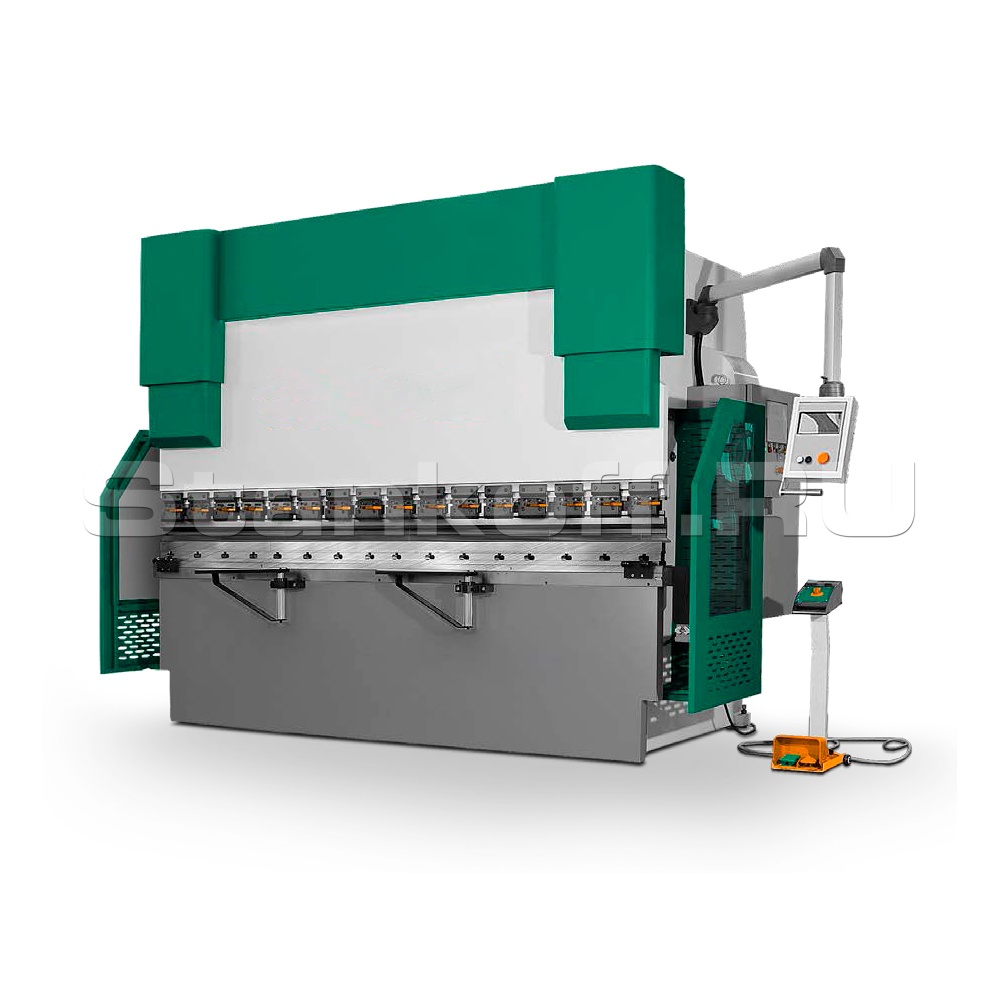

Гидравлический листогибочный пресс TS-P 63/1600

Name: Гидравлический листогибочный пресс TS-P 63/1600
Availability: InStock
Rating: 5 (1 reviews)

В наличии

/ 2

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: TS-P 63/1600
Усилие, тонн: 63
Длина гиба, мм: 1600
Расстояние между колоннами, мм: 1280
Глубина зева, мм: 410
Максимальное раскрытие, мм: 450

Все характеристики

Модели серии

Все товары

TS-P 100/3200

TS-P 125/3200

TS-P 170/3200

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлический листогибочный пресс TS-P 63/1600 – это современное гидравлическое оборудование для гибки листового металла. Данный станок имеет большую величину хода, просвета и зева, что обеспечивает эффективное производство простых и сложных деталей для широкого круга потребителей.

Комплектующие

Система управления	Delem 53T
Линейные направляющие	HIWIN
ШВП	HIWIN
Система крепления инструмента	Promecam
Передние опоры	HIWIN
Гидравлическая система	Rexroth
Электронные компоненты	Schneider

Конструктивные особенности

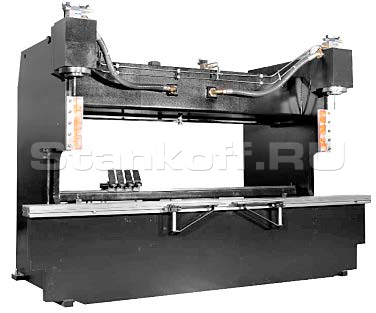

Станина

Конструкция станины - основной фактор, влияющий на способность оборудования производить точные операции в течение многих лет эксплуатации. Станина после сварки подвергается термической обработке для снятия остаточных напряжений и дробеструйной очистке.
Обработка станины на современных обрабатывающих центрах придают раме дополнительные точность, устойчивость и плавность в работе. Все поверхности, соединения, отверстия обрабатываются за один проход.

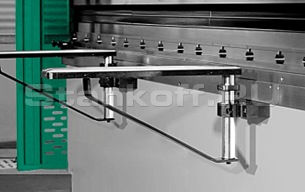

Передние опоры

В процессе работы гидравлического пресса передняя опорная стойка регулируется на 180 градусов.

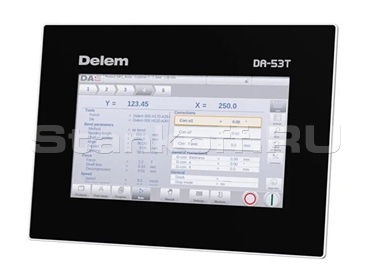

Система управления Delem 53T

•До 4-х осей управления
•Язык управления Русский/Мультиязычный
•Экран 10,1” резистивный
•Настройка типа металла
•Настройка толщины металла
•Установка длины гиба
•Настройка/корректировка угла гиба
•Настройка/корректировка глубины подачи
•Настройка верхнего и нижнего инструмента
•Настройка времени выдержки
•Моделирование процесса гибки (опция)

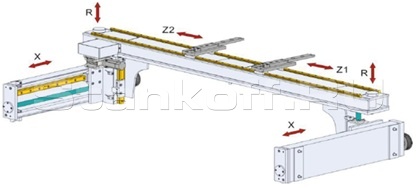

Задний упор

Стандартный задний упор имеет программируемую ось X,R, а также полуавтоматические оси Z1, Z2. Это позволяет настраивать упоры по глубине(Х) и высоте (R), а также перемещать пальцевые блоки влево и вправо (Z1, Z2).

Быстросъемный зажим

Для ускорения процесса смены инструмента имеется возможность комплектования пресса быстросъемным зажимом инструмента стандарта Promecam.

Ножная педаль

Выносная педаль управления с кнопкой аварийной остановки.

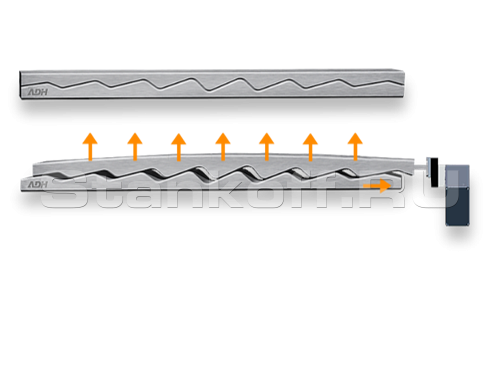

Компенсации прогиба стола

Система компенсации прогиба обеспечивает компенсацию прогиба по всей длине матрицы. Механическая система состоит из определенного количества (зависит от длины рабочего стола) парных клиньев, каждая пара работает в разных сечениях, имеет свою величину компенсации, отличную от остальных, таким образом, достигаются превосходные результаты гибки.

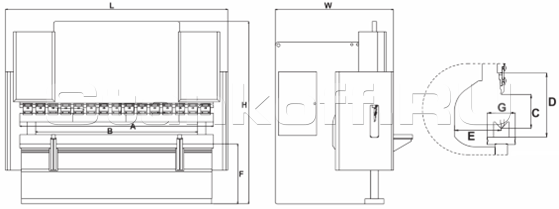

Схема станка

Стандартная комплектация

Оси Y1, Y2, X, R управляемые от ЧПУ;
Система управления Delem 53T;
Задний упор: Линейные направляющие + система ШВП HIWIN;
Пальцевые блоки заднего упора с регулировкой по высоте от ЧПУ 2 шт;
Подсветка рабочей зоны;
Европейская система крепления инструмента Promecam;
Скользящие передние опоры с продольной линейной направляющей HIWIN;
Гидравлическая система Rexroth;
Электронные компоненты Schneider;
Быстросъемные зажимы пуансона;
Руководство пользователя на русском языке;
Инструмент: 4-х ручьевая матрица и пуансон на всю рабочую длину.

Характеристики

Усилие, тонн	63
Длина гиба, мм	1600
Расстояние между колоннами, мм	1280
Глубина зева, мм	410
Максимальное раскрытие, мм	450
Ход пуансона, мм	265
Передние поддержка листа, шт	2
Задний упор, шт	4
Система компенсации прогиба	электромеханическая
Система крепления инструмента	Amada Promecam
Макс. мощность двигателя, кВт (л.с.)	5,5
Система управления ЧПУ	Delem DA53T
Габаритные параметры
Габаритные размеры станка, мм	1600 × 1000 × 1600
Вес, кг	1500

Калькулятор усилия гибки

Расчёт для станка TS-P 63/1600: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 1280 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
