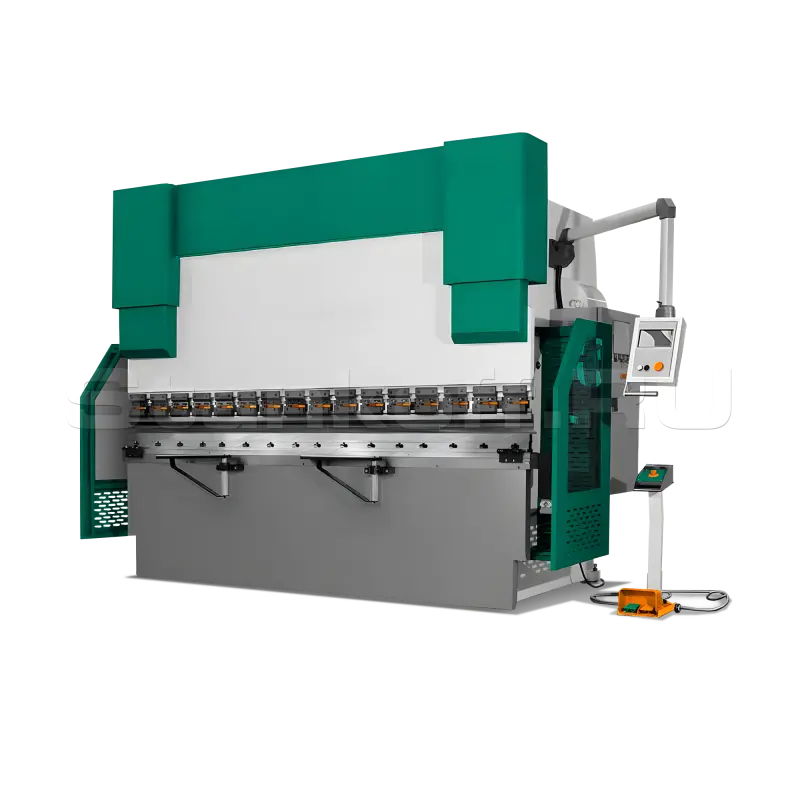

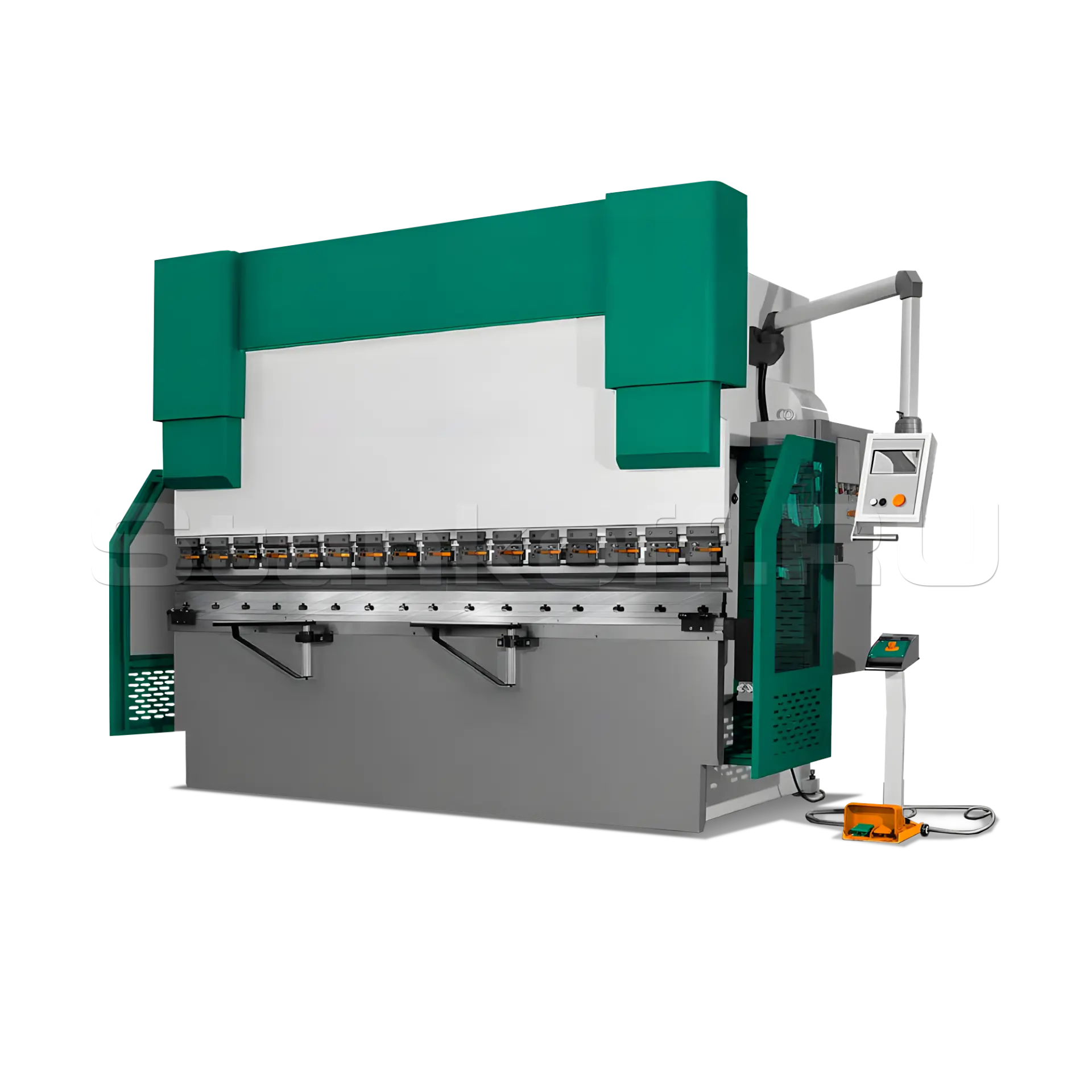

Гидравлический листогибочный пресс TS-P 170/3200

Name: Гидравлический листогибочный пресс TS-P 170/3200
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: TS-P 170/3200
Усилие, тонн: 170
Длина гиба, мм: 3200
Расстояние между колоннами, мм: 3800
Глубина зева, мм: 400
Макс. раскрытие, мм: 335

Все характеристики

Модели серии

Все товары

TS-P 63/1600

TS-P 100/3200

TS-P 125/3200

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

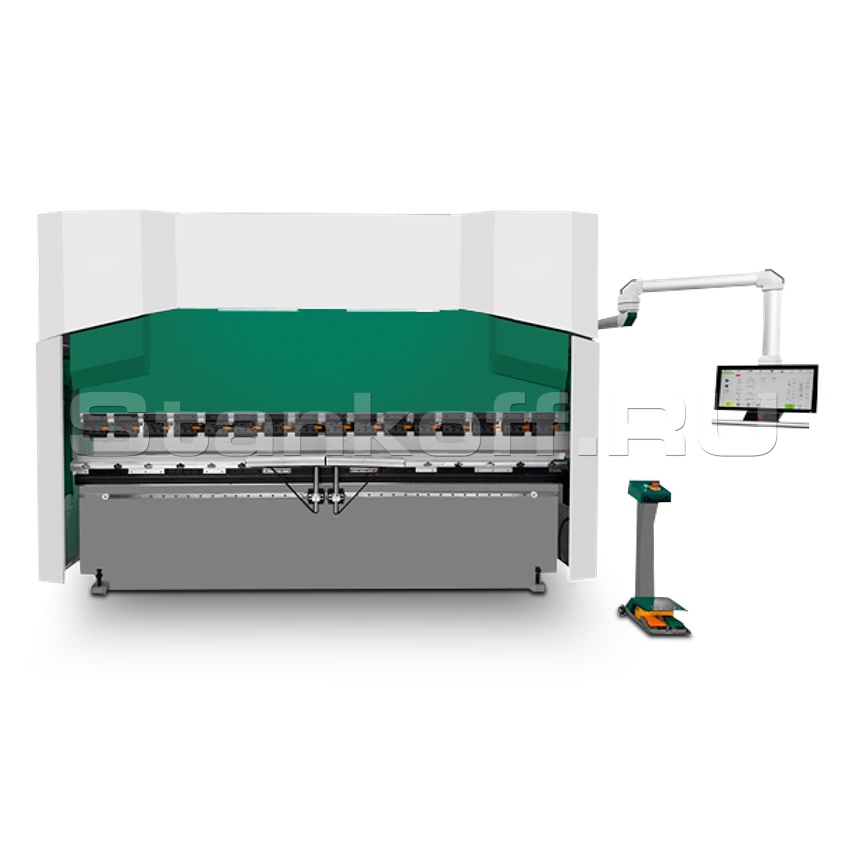

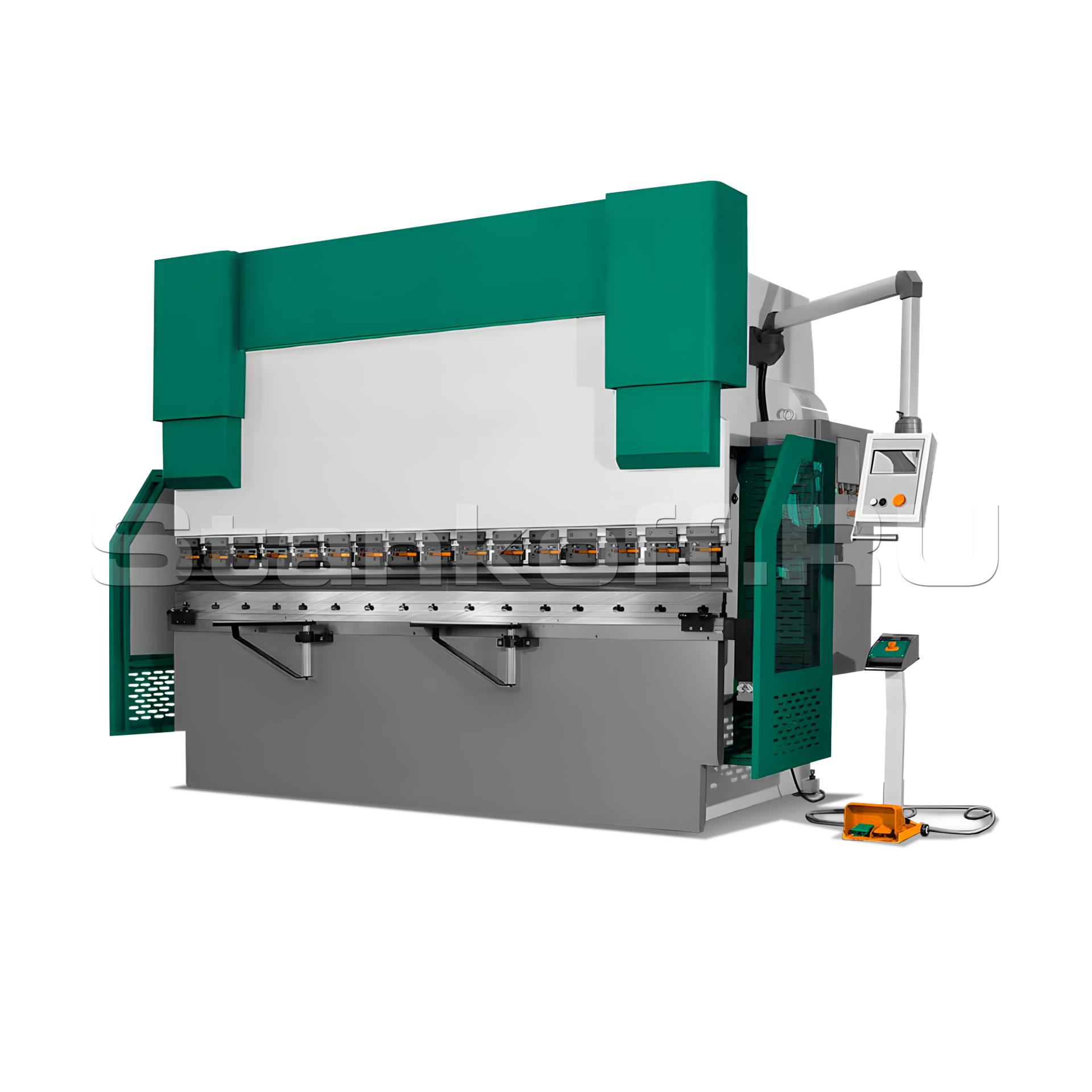

Листогибочный пресс TS-P 170/3200 – это мощное и высокоточное оборудование для гибки металла, оснащённое ЧПУ Delem DA53T. Система управления поддерживает до 4 осей, обеспечивая гибкость настройки и точность обработки. Усилие гибки – 170 тонн, длина гибки – 3200 мм. Пресс оборудован системой компенсации прогиба стола, гидравликой Bosch-Rexroth и линейными направляющими HIWIN, что повышает стабильность работы. Подходит для массового производства и индивидуальных задач, обеспечивая высокую производительность и надёжность.

Комплектующие

Система управления	Delem DA53T
Линейные направляющие	HIWIN
ШВП	HIWIN
Система крепления инструмента	Promecam
Гидравлическая система	Bosch-Rexroth
Электронные компоненты	Schneider

Конструктивные особенности

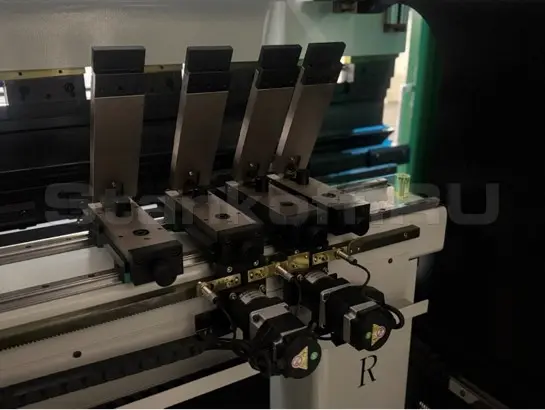

Задний упор от ЧПУ

Стандартный задний упор имеет программируемую ось X, R. Это позволяет настраивает упоры по глубине(Х) и высоте (R).

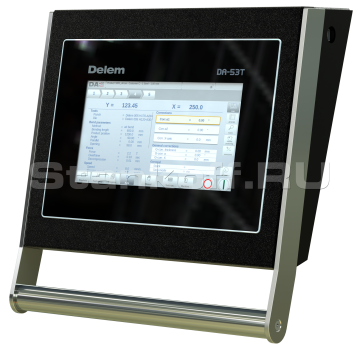

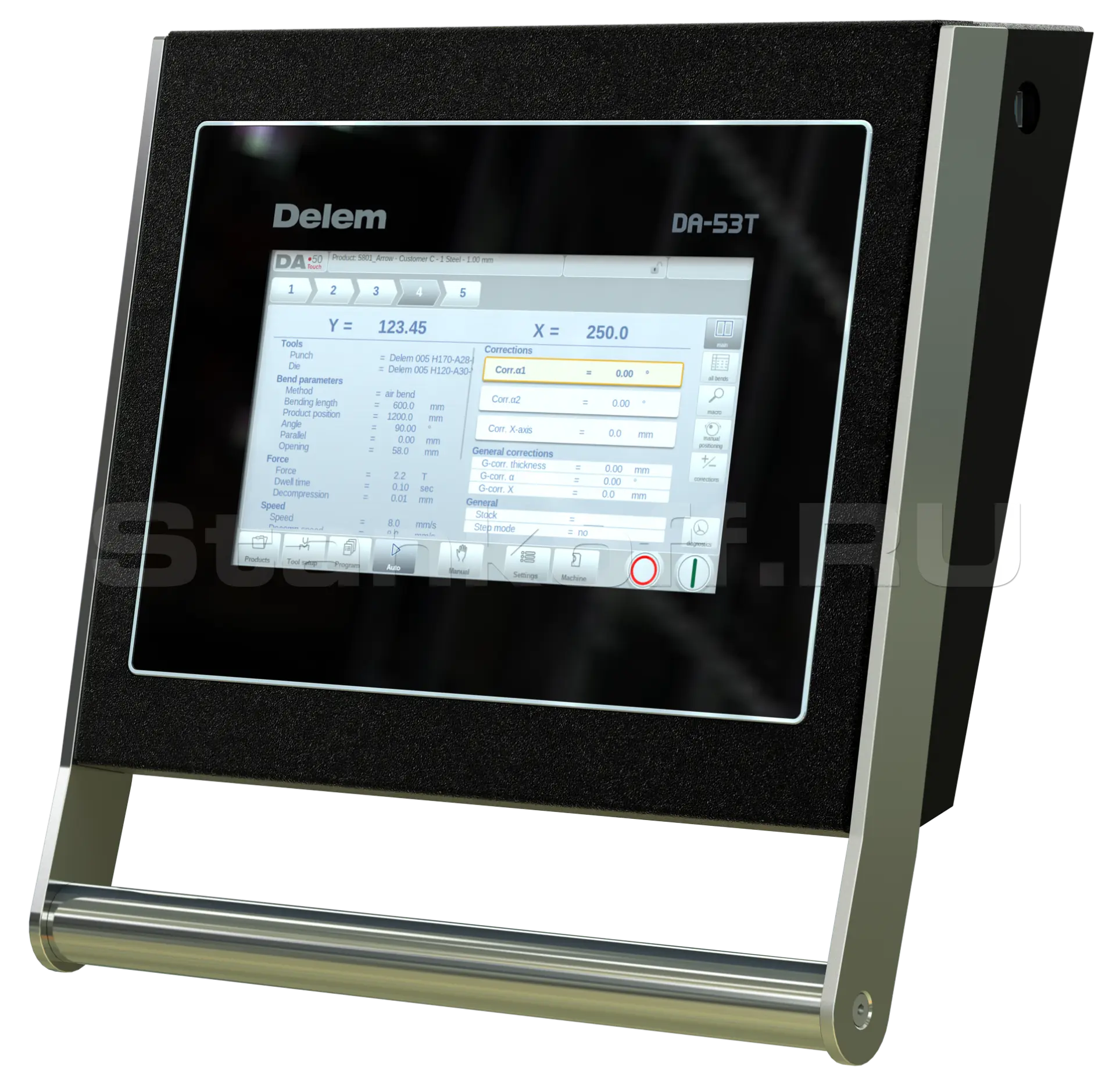

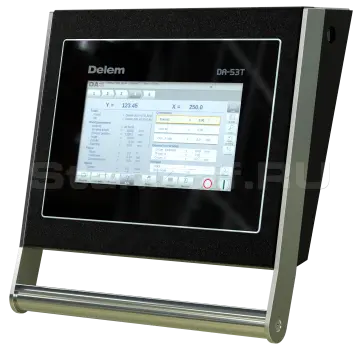

Система управления DA-53T

• До 4-х осей управления
• Язык управления Русский/Мультиязычный
• Экран 10” резистивный
• Настройка типа металла
• Настройка толщины металла
• Установка длины гиба
• Настройка/корректировка угла гиба
• Настройка/корректировка глубины подачи
• Настройка верхнего и нижнего инструмента
• Настройка времени выдержки

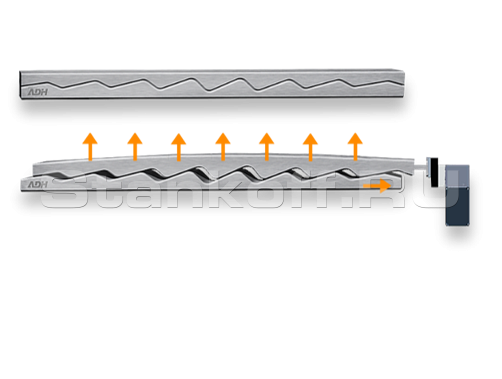

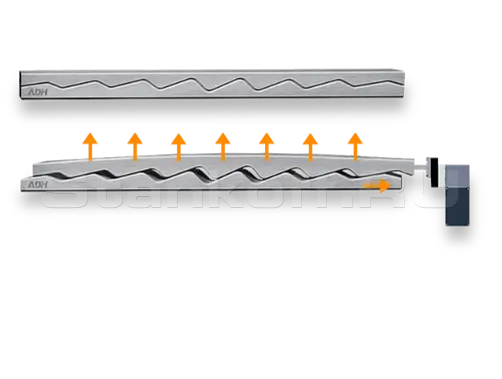

Компенсации прогиба стола

Система компенсации прогиба равномерно корректирует деформацию по всей длине матрицы. Она включает в себя механический механизм с парными клиньями, количество которых зависит от длины рабочего стола. Каждая пара клиньев действует в отдельном сечении и имеет индивидуальную величину компенсации, что позволяет добиться высокой точности и качества гибки.

Комплектация

Оси Y1, Y2, X, R управляемые от ЧПУ;
Система управления Delem DA53T;
Задний упор: линейные направляющие + система ШВП HIWIN;
Пальцевые блоки заднего упора с регулировкой по высоте 2 шт;
Подсветка рабочей зоны;
Европейская система крепления инструмента Promecam;
Система компенсации прогиба стола, управляемая от ЧПУ;
Скользящие передние опоры с продольной линейной направляющей HIWIN;
Гидравлическая система Bosch-Rexroth;
Электронные компоненты Schneider;
Быстросъемные зажимы пуансон;
Инструмент: многоручьевая матрица и пуансон на всю рабочую длину.

Характеристики

Усилие, тонн	170
Длина гиба, мм	3200
Расстояние между колоннами, мм	3800
Глубина зева, мм	400
Макс. раскрытие, мм	335
Ход пуансона, мм	200
Передние поддержка листа, шт	2
Задний упор, шт	2
Макс. мощность двигателя, кВт (л.с.)	13
Габаритные параметры
Габаритные размеры станка, мм	4500 × 2000 × 2210
Вес, кг	9200

Калькулятор усилия гибки

Расчёт для станка TS-P 170/3200: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 3800 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
