Гидравлический гибочный пресс с ЧПУ SX 60600 4 axis

Гидравлический гибочный пресс с ЧПУ SX 60600 4 axis Гидравлический гибочный пресс с ЧПУ SX 60600 4 axis Гидравлический гибочный пресс с ЧПУ SX 60600 4 axis Гидравлический гибочный пресс с ЧПУ SX 60600 4 axis Гидравлический гибочный пресс с ЧПУ SX 60600 4 axis Гидравлический гибочный пресс с ЧПУ SX 60600 4 axis Гидравлический гибочный пресс с ЧПУ SX 60600 4 axis
/ 7
Вопросы
Турция
Краткие характеристики
Артикул
SX 60600 4 axis
Усилие, тонн
600
Длина гиба, мм
6050
Расстояние между колоннами, мм
5100
Глубина зева, мм
600
Максимальное раскрытие, мм
650
Все характеристики
Модели серии
Все товары
SX 1560 4 axis SX 1560 4 axis SX 2060 4 axis SX 2060 4 axis SX 26100 4 axis SX 26100 4 axis SX 30100 4 axis SX 30100 4 axis SX 30135 4 axis SX 30135 4 axis SX 30175 4 axis SX 30175 4 axis SX 30220 4 axis SX 30220 4 axis SX 30320 4 axis SX 30320 4 axis SX 30600 4 axis SX 30600 4 axis SX 40220 4 axis SX 40220 4 axis SX 40320 4 axis SX 40320 4 axis SX 40400 4 axis SX 40400 4 axis SX 60220 4 axis SX 60220 4 axis SX 60320 4 axis SX 60320 4 axis SX 60400 4 axis SX 60400 4 axis SX 601000 4 axis SX 601000 4 axis

Конструктив

Гидравлический гибочный пресс с ЧПУ SX 60600 4 axis является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена. Это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают оборудованию большую популярность среди пользователей станков.

Описание элементов

Глубина зева

Глубина зева

Листогибочный пресс имеет глубину зева 600 мм.
За счет этого показателя появляется возможность сгибать на всю длину пресса, полки большего размера, чем на оборудовании других производителей.
Такое преимущество обязательно оценят предприятия, оказывающие услуги по обработке листового металла, когда каждый день идет работа со сложными и изрядными задачами.

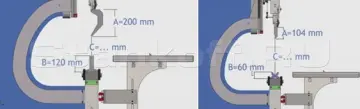

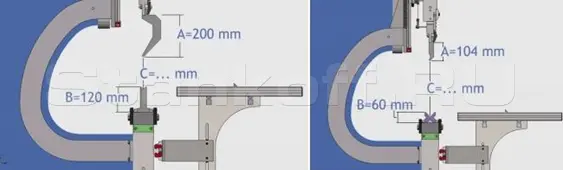

Просвет и величина хода балки

Просвет и величина хода балки

При появлении на производстве нестандартной задачи, решение которой требует специальной оснастки, листогибочный пресс готов к её выполнению.
Благодаря просвету в 680 мм оборудование дает возможность использовать в комбинации самые большие пуансоны и самые высокие матрицы, и при этом раскрытие будет достаточное чтобы извлечь деталь с бортами в 100 мм.
Ход балки 455 мм позволяет работать на небольшом инструменте. Такая оснастка дешевле на 60-90% габаритной.
Поэтому листогибочные пресса – это не только практичное решение, но и экономное!

Базавая версия

  • ЧПУ контроллер ESA 640 2D;
  • 15” графический LCD дисплей Touchscreen;
  • Автоматический или ручной режим выполнения программ;
  • Неограниченное количество программ;
  • Создание программ в 2D;
  • Разнообразные методы создания профиля;
  • Библиотека инструмента;
  • Библиотека материалов;
  • Поддержка USB;
  • Поддержка различных языков;
  • Позиционирование пуансона до 0,01 мм, позиционирование заднего упора до 0,1 мм;
  • Программируемая скорость пуансона и величина отхода балки после гиба;
  • Задний упор X 600 мм на ШВП с высокоточной настройкой;
  • Автоматическая компенсация деформации боковых стоек пресса;
  • Автоматический контроль параллельности верхней балки;
  • Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;

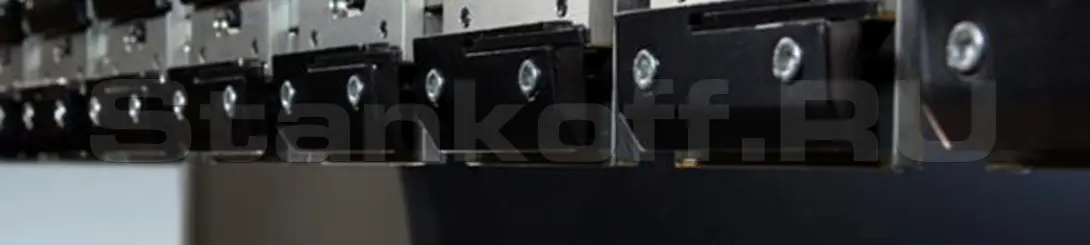

  • Cистема крепления инструмента "System tooling" (AMADA- PROMECAM);
  • Автоматическое устройство компенсации прогиба стола включено в стоимость;
  • Педаль управления;
  • Задняя и боковая защита.

    • Комплектация станка

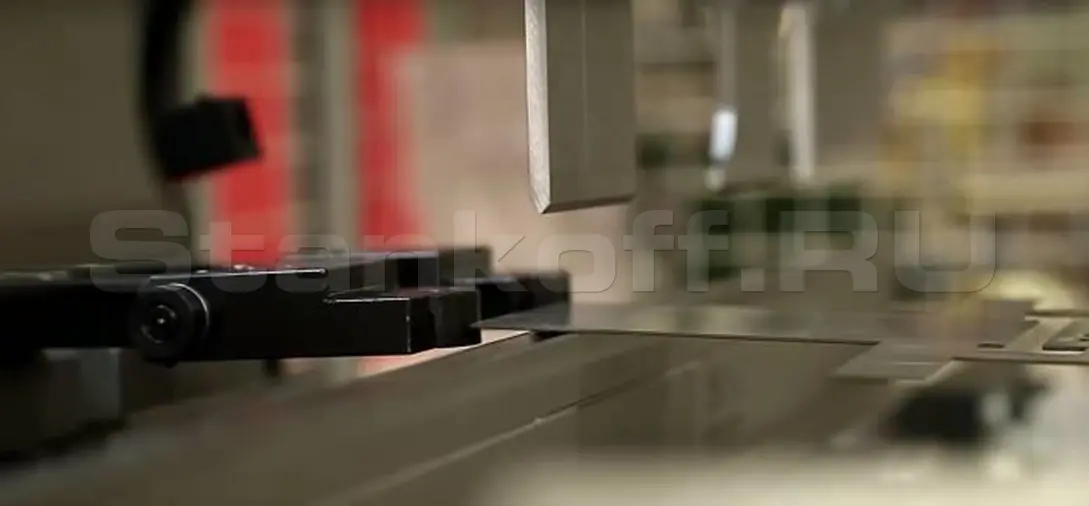

    Задний упор

    Задний упор

    Задний упор на ШВП от ЧПУ в стандартной комплектации имеет значение 600 мм (для маленьких усилий усилий больше 400 тон может меняться).

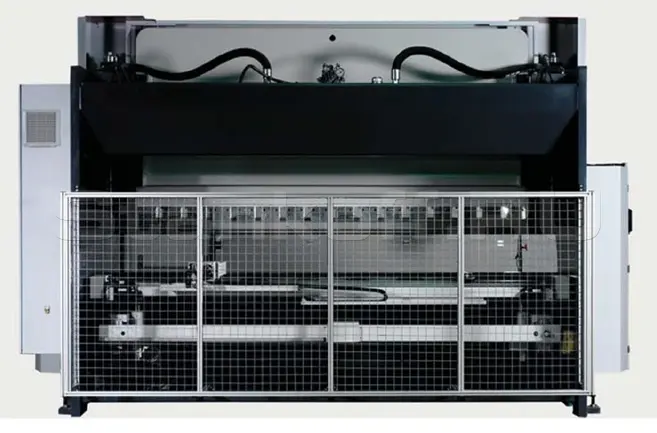

    Задняя и боковые защиты

    Задняя и боковые защиты

    Задняя и боковая защита обеспечивают закрытую зону в опасных местах станка. Это обеспечивает безопасную эксплуатацию пресса и позволяет избежать случайных травм на производстве.

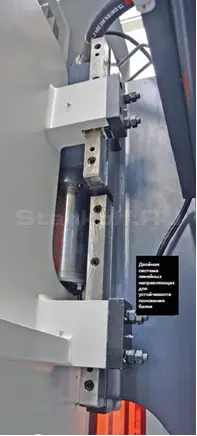

    Регулировка параллельности балки

    Регулировка параллельности балки

    Параллельность листогибочного пресса обеспечивается двумя системами:
    1. Системой ограничения перекоса, расположенная с боков балки;
    2. Системой четырех независимых салазок.

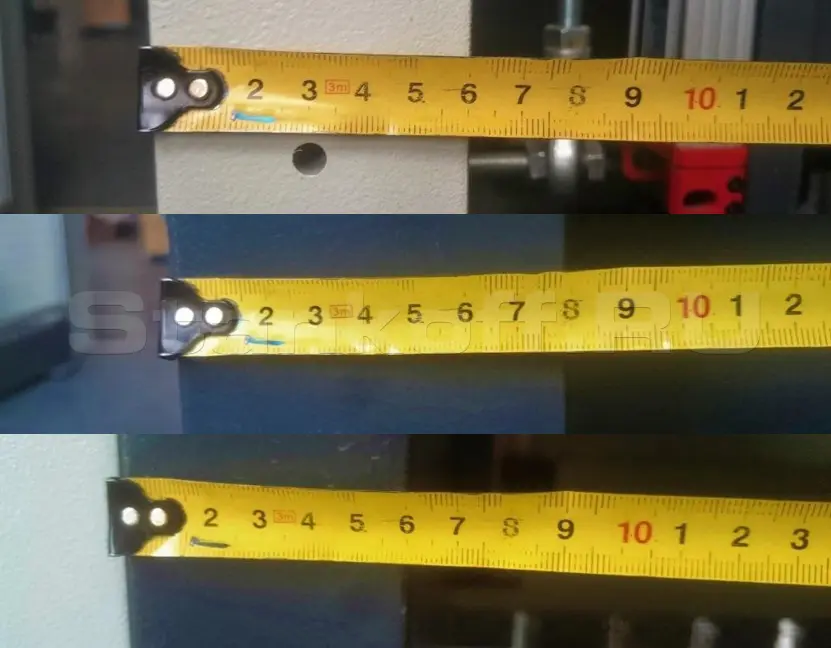

    Жесткость станка

    Жесткость станка

    Главная задача прессов – это выполнение качественных гибов в тяжелых промышленных условиях. Оборудование максимально толстые стенки.

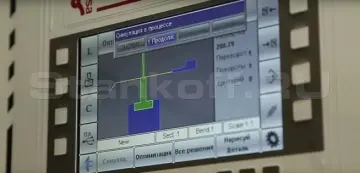

    ЧПУ «ESA 640 2D» (Италия) Touch

    ЧПУ «ESA 640 2D» (Италия) Touch

    Устройство ЧПУ «ESA 640 3D» позволяет легко настроить выполнение сложнейших гибов.
    Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента с библиотеки инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки.
    Автономное программное обеспечение «KVARA»

    Автономное программное обеспечение «KVARA»

    Автономное ПО дает возможность создавать программы гибки удаленно на месте технолога.
    Удаленное программирование делает работу более удобной, сокращает время на настройку пресса и дает оператору сконцентрироваться только на гибке, тем самым сокращается брак на производстве.
    Электрический узел «SIEMENS» (Германия)

    Электрический узел «SIEMENS» (Германия)

    Дополнительные опции

    Быстрозажимная система крепления инструмента (опция)

    Быстрозажимная система крепления инструмента (опция)

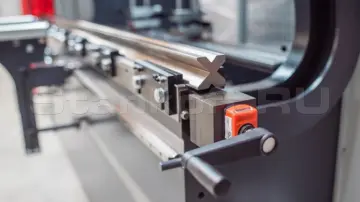

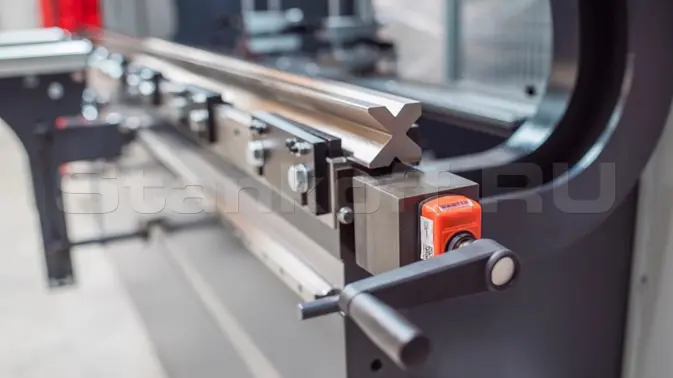

    Система компенсации прогиба

    Система компенсации прогиба

    Система компенсирует неравномерность распределения усилия по всей длине балки, что позволяет получить одинаковый угол по всей длине изделия.
    В стандартном исполнении установлена ручная клиновая система компенсации прогиба. Такая система является наиболее простой в использовании надежна и долговечна.

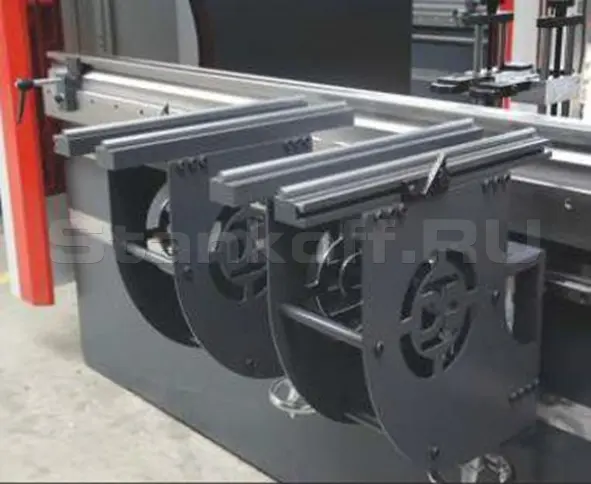

    Усиленные системы передней поддержки

    Усиленные системы передней поддержки

    Передняя поддержка предназначена для перемещения заготовок для гибки на станке. Поддержка обеспечивает опору заготовок для повышения точности операции.В опорах пресса имеются ролики для легкой подачи листа в зону гибки.

    Автоматизированная Ось R

    Характеристики

    Усилие, тонн 600
    Длина гиба, мм 6050
    Расстояние между колоннами, мм 5100
    Глубина зева, мм 600
    Максимальное раскрытие, мм 650
    Ход пуансона, мм 455
    Точность позиционирования заднего упора, мм ±0,1
    Скорость подвода, мм/с 60
    Объем масла, л 400
    Рабочая скорость, мм/с 8
    Скорость возврата, мм/с 60
    Система крепления инструмента Amada Promecam; Wila (опционально)
    Макс. мощность двигателя, кВт (л.с.) 45
    Габаритные параметры
    Габаритные размеры станка, мм 7100 × 3190 × 3615
    Вес, кг 60000

    Калькулятор усилия гибки

    Расчёт для станка SX 60600 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

    Из характеристик станка

    Расстояние между стойками (колоннами) — 5100 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

    матрица V = 4 пуансон S = 0.6 α = 90°
    B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

    B — Мин. длина полки, мм

    3.13

    Ri — Внутренний радиус, мм

    0.63

    F — Усилие гибки, т

    34.79
    Станок справится: нужно 34.79 т из 600 т.
    Загрузка станка 6%
    Запас 565.21 т

    Что потянет SX 60600 4 axis

    Материал гиб 6050 мм гиб 3025 мм
    Сталь до 12 мм до 20 мм
    Нерж. сталь до 6 мм до 12 мм
    Алюминий до 25 мм до 25 мм

    Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

    Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

    Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
