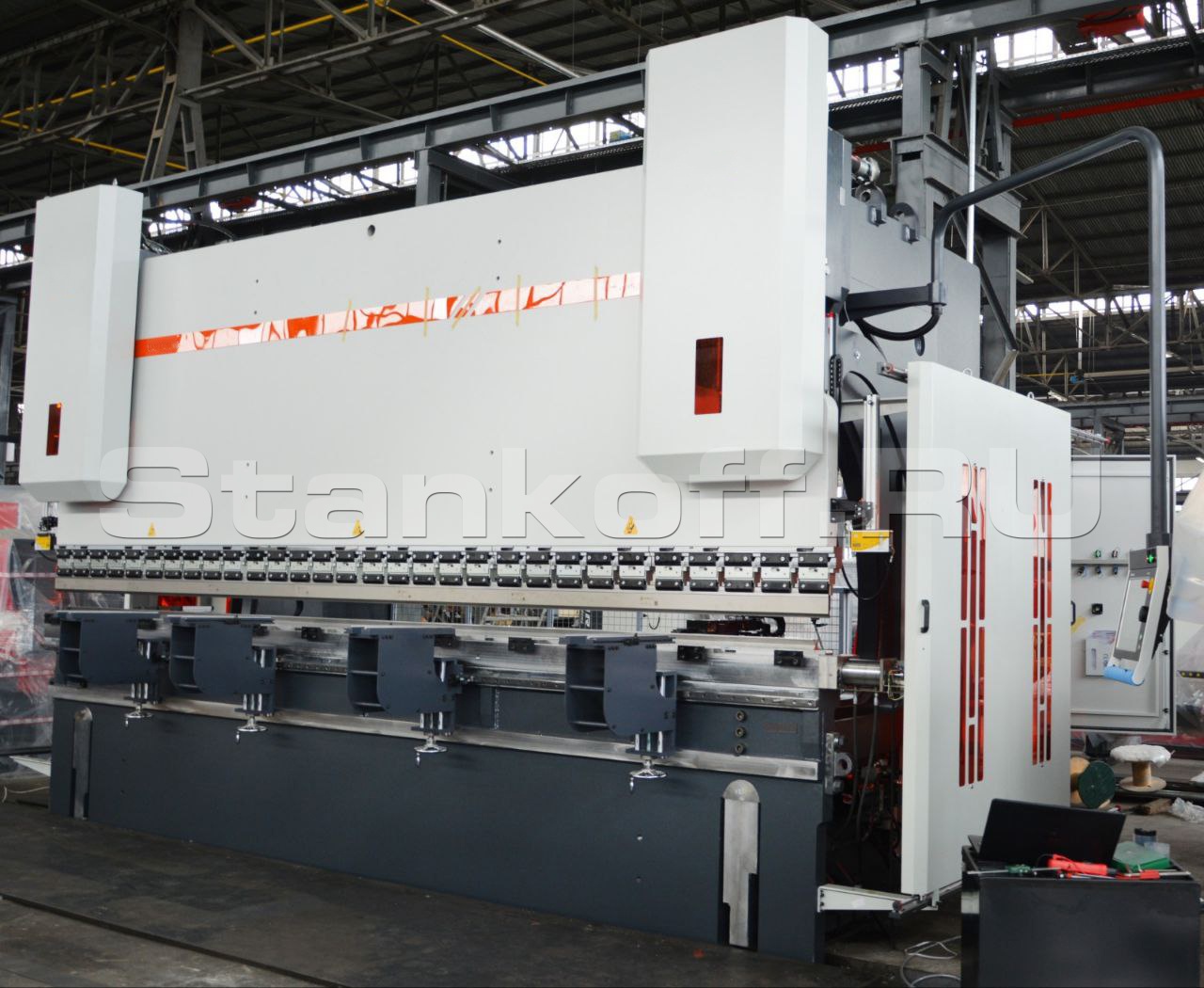

Гидравлический гибочный пресс с ЧПУ SX 60400 4 axis

Гидравлический гибочный пресс с ЧПУ SX 60400 4 axis Гидравлический гибочный пресс с ЧПУ SX 60400 4 axis Гидравлический гибочный пресс с ЧПУ SX 60400 4 axis Гидравлический гибочный пресс с ЧПУ SX 60400 4 axis Гидравлический гибочный пресс с ЧПУ SX 60400 4 axis Гидравлический гибочный пресс с ЧПУ SX 60400 4 axis Гидравлический гибочный пресс с ЧПУ SX 60400 4 axis
/ 7
Вопросы
Турция
Краткие характеристики
Артикул
SX 60400 4 axis
Усилие, тонн
400
Длина гиба, мм
6050
Расстояние между колоннами, мм
5100
Глубина зева, мм
600
Макс. раскрытие, мм
650
Все характеристики
Модели серии
Все товары
SX 1560 4 axis SX 1560 4 axis SX 2060 4 axis SX 2060 4 axis SX 26100 4 axis SX 26100 4 axis SX 30100 4 axis SX 30100 4 axis SX 30135 4 axis SX 30135 4 axis SX 30175 4 axis SX 30175 4 axis SX 30220 4 axis SX 30220 4 axis SX 30320 4 axis SX 30320 4 axis SX 30600 4 axis SX 30600 4 axis SX 40220 4 axis SX 40220 4 axis SX 40320 4 axis SX 40320 4 axis SX 40400 4 axis SX 40400 4 axis SX 60220 4 axis SX 60220 4 axis SX 60320 4 axis SX 60320 4 axis SX 60600 4 axis SX 60600 4 axis SX 601000 4 axis SX 601000 4 axis

Конструктив

Гидравлический гибочный пресс с ЧПУ SX 60400 4 axis является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена. Это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси. Эти функции обеспечивают оборудованию большую популярность среди пользователей станков.

Особенности

Станина

Станина

Жесткая сварная станина из высококачественной стали, изготовленная с применением новейших технологий снятия внутренних напряжений в
сварных конструкциях.

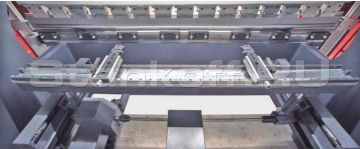

Задние упоры

Задние упоры

X –ось в стандарте на линейных направляющих. Автоматические Оси, управляемые ЧПУ- Х(ось). Ручное управление: R, Z.
Моторизированная система компенсации прогиба

Моторизированная система компенсации прогиба

Автоматическая система компенсации прогиба упрощает гибку путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Регулировка происходит автоматически при помощи системы ЧПУ.

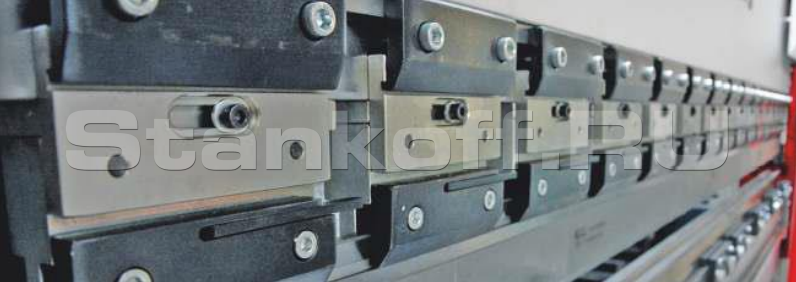

Крепления инструмента

Крепления инструмента

Европейское крепление Amada Promecan.

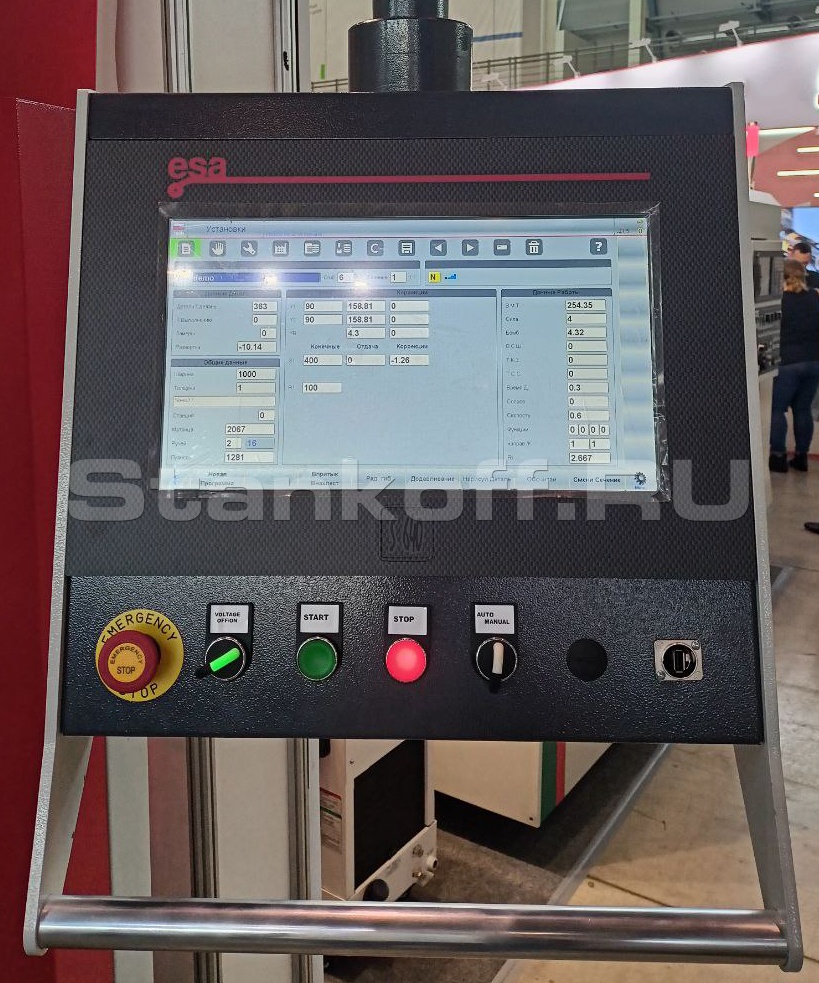

Система ЧПУ ESA S 640

Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.

Особенности:

  • Современный и стильный дизайн;
  • 15-дюймовый сенсорный дисплей, Touch screen;
  • Тип программирования в 2D;
  • Визуализация в 2D;
  • Создание гибочного профиля от руки;
  • Управление - до 18 осей;
  • Автоматический расчет раскроя и линий гиба;
  • Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
  • Настраиваемый пользовательский интерфейс;
  • Автоматическая и ручная коррекция гиба;
  • Высокая производительность, благодаря интуитивному и быстрому управлению;
  • Библиотека стандартных пуансонов и матриц;
  • Возможность симуляции работы, обнаружение ошибок, мультизадачность;
  • Автоматическая коническая гибка;
  • Возможность синхронизации с внешними базами данных;
  • Управление безопасностью оборудования, согласно норм ЕС.

Гидравлический гибочный пресс с ЧПУ SX 60400 4 axis

Дополнительные опции

Автоматические оси Х+R

Автоматические оси Х+R

Автоматические оси, управляемые ЧПУ-Х+R. Ручное управление: Z.
Автоматические оси Х+R+Z1+Z2

Автоматические оси Х+R+Z1+Z2

Автоматические оси, управляемые ЧПУ-Х+R+Z1+Z2.
Лазерная защита

Лазерная защита

Оснащен лазерной защитой соответствующая требованиям EC.

Стандартная комплектация

  • Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в сварных конструкциях;
  • Верхняя жесткая подвижная траверса;
  • Позиционирование пуансона до 0,01 мм;
  • Программируемая скорость пуансона и величина отхода балки после гиба;
  • Гидравлическая система Hawe /Hoierberger (Производство Германия);
  • Автоматические управляемые оси – Y1, Y2, X (Оси R и Z – ручное управление);
  • Автоматическая система компенсации прогиба стола;
  • Контроллер ЧПУ – ESA S 640 2D;
  • Зажим инструмента по типу «ЕВРО» (Promecam-Amada);
  • Передняя поддержка на линейных направляющих;
  • Задний упор: моторизированный с шарико-винтовой парой; - Ход по оси X – 750 мм; Скорость 450мм/сек; Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
  • Глубина подачи листа, зёв – 680 мм;
  • Высококачественная электронная система SIEMENS (Производство Германия);
  • Электродвигатель «GAMAK Motors» (Турция);
  • Педаль управления;
  • Руководство по эксплуатации (на русском языке).

Характеристики

Усилие, тонн 400
Длина гиба, мм 6050
Расстояние между колоннами, мм 5100
Глубина зева, мм 600
Макс. раскрытие, мм 650
Ход пуансона, мм 400
Точность позиционирования заднего упора, мм ±0,1
Скорость подвода, мм/с 60
Объем масла, л 400
Рабочая скорость, мм/с 8
Скорость возврата, мм/с 60
Макс. мощность двигателя, кВт (л.с.) 45
Габаритные параметры
Габаритные размеры станка, мм 6850 × 2950 × 3605
Вес, кг 29900

Калькулятор усилия гибки

Расчёт для станка SX 60400 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Расстояние между стойками (колоннами) — 5100 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

матрица V = 4 пуансон S = 0.6 α = 90°
B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

34.79
Станок справится: нужно 34.79 т из 400 т.
Загрузка станка 9%
Запас 365.21 т

Что потянет SX 60400 4 axis

Материал гиб 6050 мм гиб 3025 мм
Сталь до 8 мм до 15 мм
Нерж. сталь до 4 мм до 8 мм
Алюминий до 15 мм до 25 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
