Чек-лист: 10 ключевых требований к установке листогибочного пресса

Подготовка к установке листогибочного пресса — важный этап, от которого напрямую зависит точность гиба, стабильность работы и срок службы оборудования. Правильная площадка, питание, масло и температура — всё это влияет на эффективность и безопасность эксплуатации.

Ниже — базовый чек-лист из 10 требований, который поможет подготовить цех к пусконаладочным работам (ПНР). Рекомендации носят общий характер — уточняйте детали под конкретную модель пресса у менеджера или инженера.

Для установки листогибочного пресса требуется ровный армированный бетонный пол толщиной не менее 200 мм. Поверхность должна быть горизонтальной, без перепадов и уклонов. Это исключит вибрации, обеспечит точность гиба и продлит срок службы станка. Перед установкой убедитесь, что бетон полностью высох и выдержал расчетную прочность.

Станок устанавливается на постоянное предназначенное для работы место. Оставьте вокруг свободное пространство для обслуживания и обучения операторов. Не размещайте пресс вплотную к стене или рядом с источниками вибрации, загрязнения воздуха или повышенной влажности.

Перед подключением подведите пятижильный кабель (три фазы + ноль + земля) соответствующего сечения:

• 5 кВт — 5 жил ×2,5 мм²
• 7,5 кВт — 5×4 мм²
• 11–15 кВт — 5×6 мм²
• 22 кВт — 5×10 мм²

Перед вводом питания установите автоматические выключатели. Если пресс оборудован ЧПУ (ESA, Cybelec, Delem) — обязательно предусмотрите трёхфазный стабилизатор электромеханического типа.

Для корректной работы гидросистемы температура в помещении должна быть не ниже +10 °C. Избегайте сырости и сквозняков — это может привести к образованию конденсата и выходу из строя электроники и гидравлики.

Перед пуском в систему необходимо залить масло вязкости ISO VG46.

Объём зависит от усилия пресса:

• до 110 т — 250 л
• до 135 т — 300 л
• 160–220 т — 400 л
• 250–320 т — 420 л

Для удобства залива используйте ручной насос или канистры. Если масло поставляется в бочках — обеспечьте погрузчик. В крайнем случае, для заливки масла можно использовать ведра.

Подготовьте анкера и подкладные пластины толщиной 6–12 мм (примерный размер 100×100 мм, 4 шт.). Они понадобятся для выравнивания и фиксации станка на месте установки.

До приезда наладчика подготовьте:

• Журнал, ручку и карандаш;
• Ветошь и обезжириватель;
• Стремянку или лестницу;
• Видеокамеру для фиксации кодов и инструкций.

Также обеспечьте наличие листовой стали основной серии изделий для обучения операторов.

На установке и запуске должен присутствовать оператор с опытом работы на аналогичных станках.

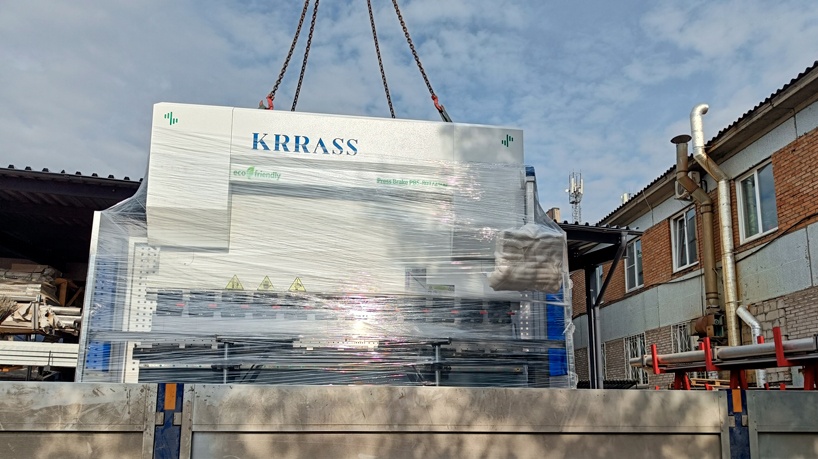

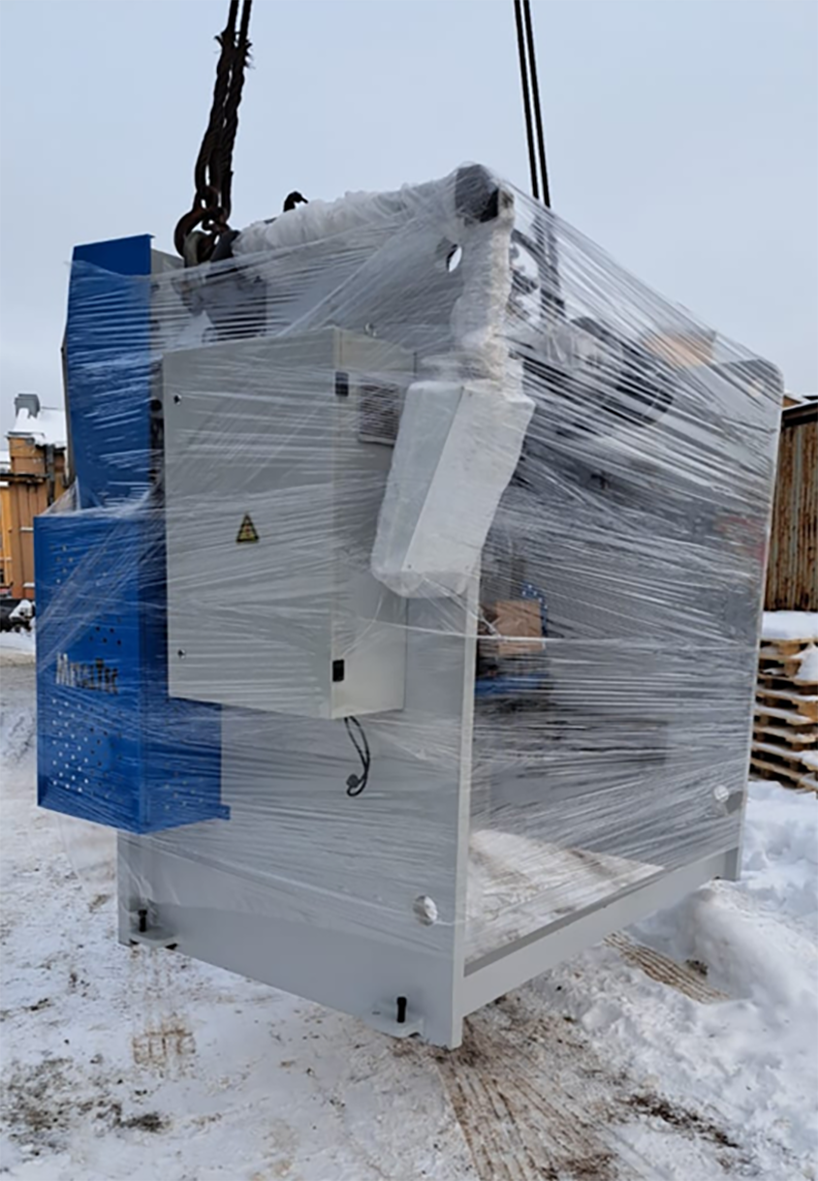

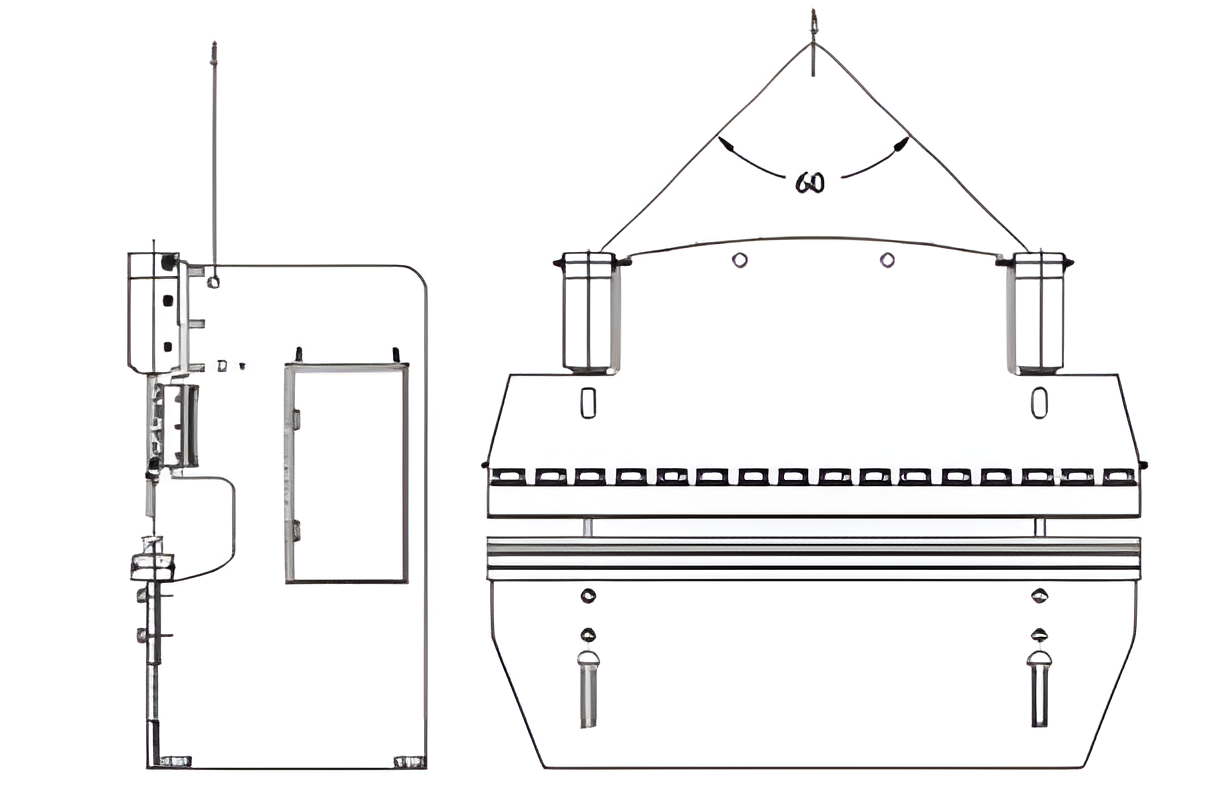

Листогибочный пресс загружают/разгружают только верхней строповкой.

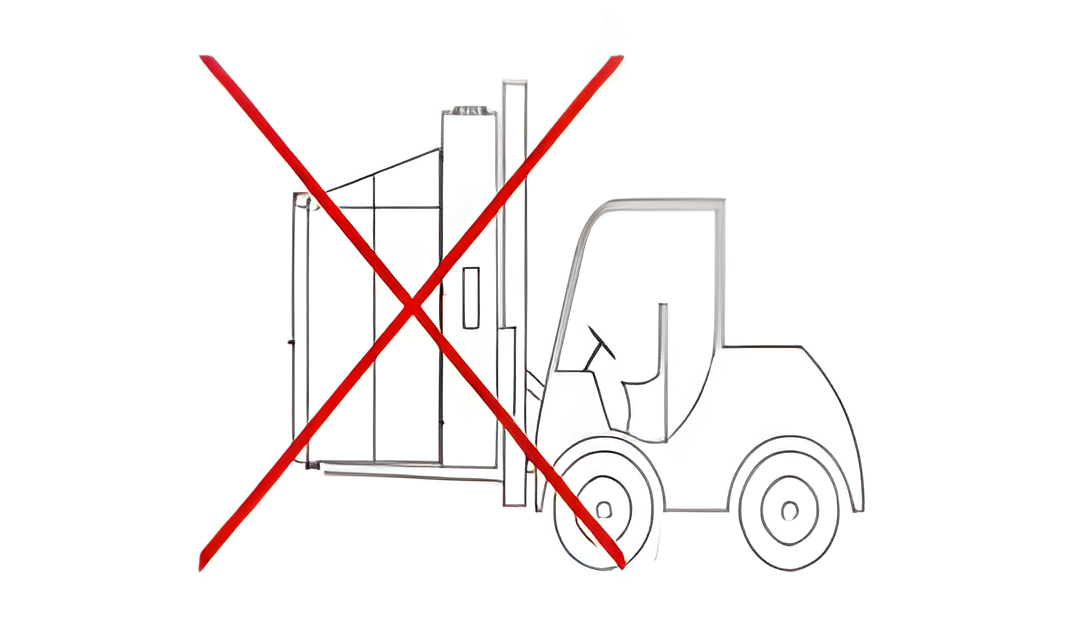

Так как центр тяжести расположен в верхней части станка и передняя часть станка тяжелее задней, необходимо соблюдать при его подъеме повышенную осторожность и следить за тем, чтобы станок не упал. Подъем станка за нижнюю часть станины запрещен. Никогда не поднимайте и не транспортируйте станок вилочным погрузчиком!

При разгрузке обращайте особое внимание на расположение тросов, используемых для подъема станка. Избегайте наложения тросов на серво клапаны, которые установлены на гидроцилиндрах станка. В случае если трос пересекается с серво клапаном и нет возможности избежать повреждений, на момент разгрузки клапан необходимо демонтировать.

Запрещено поднимать пресс при помощи строп, продетых под днищем!

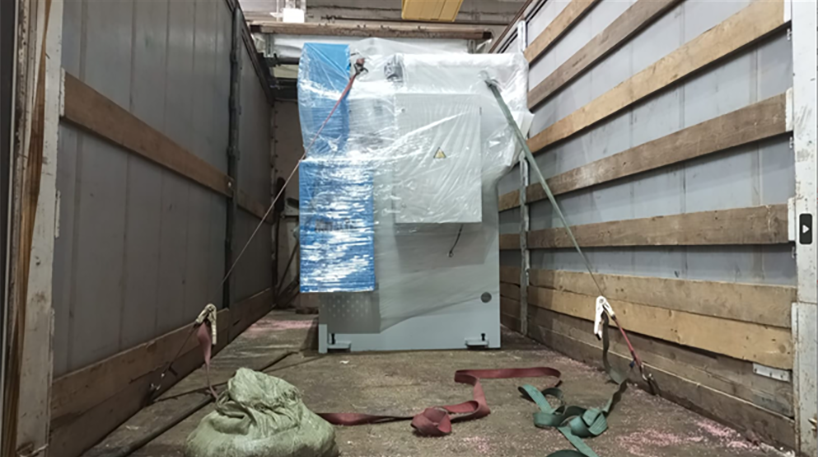

• Транспортировка оборудования в открытом транспорте;
• Поднимать станок за нижнюю часть станины;
• Транспортировать вилочным погрузчиком;
• Стропить пресс под днищем.

Обеспечьте освещение, сухой пол, доступ к электросети и рабочее место с столом и стулом для оператора. На момент ПНР в цеху должно находиться 1–2 сотрудника, которые будут проходить обучение у наладчика. Перед запуском обязательно изучите инструкцию к станку и стойке ЧПУ. При необходимости воспользуйтесь обучающими видео из интернета.

Соблюдение этих 10 пунктов поможет провести пусконаладочные работы быстро и без осложнений. Грамотная подготовка площадки и персонала гарантирует стабильную работу листогибочного пресса, точность гиба и безопасность на производстве.
