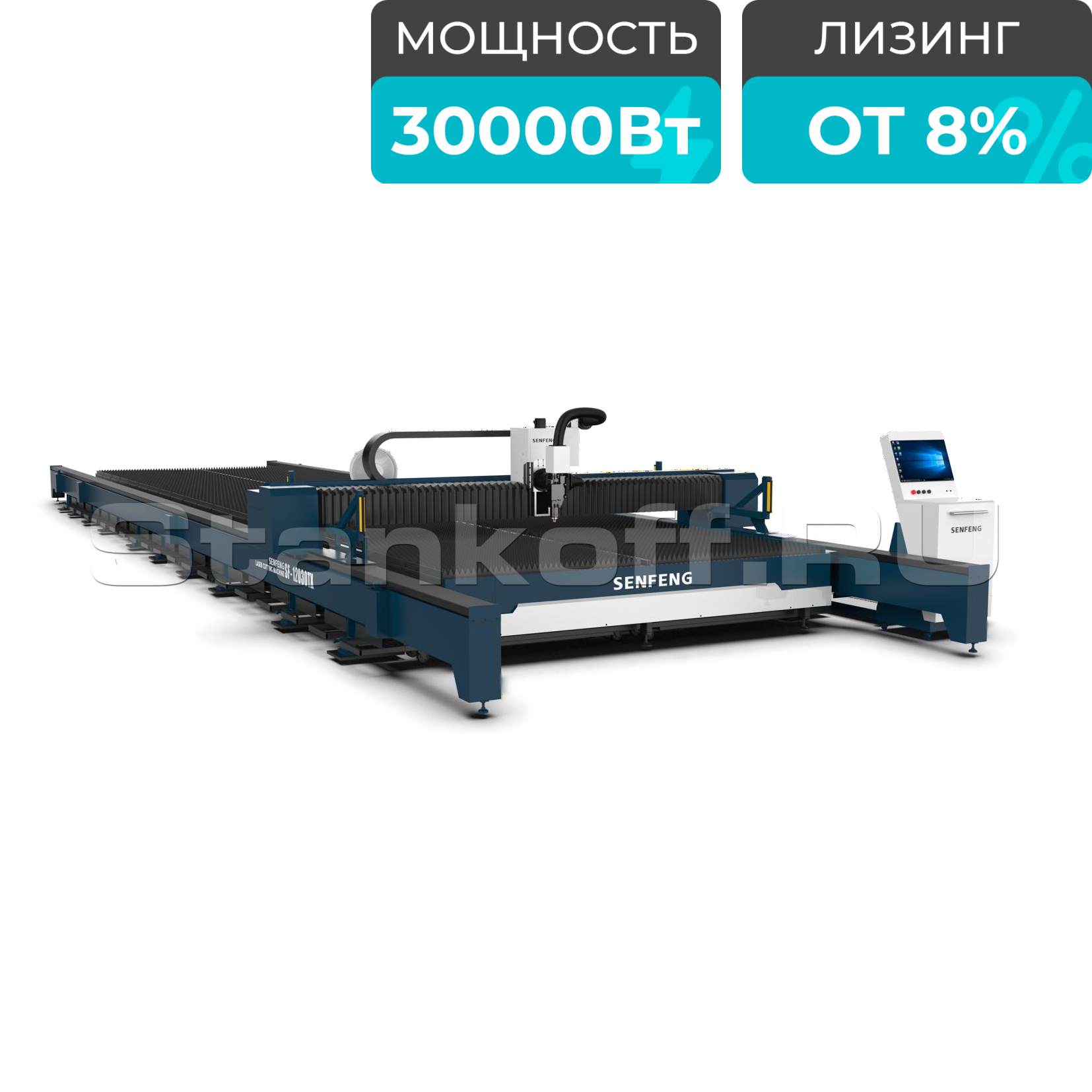

Оптоволоконный лазерный станок для резки металла SENFENG SF24030R/30000 Raycus

Name: Оптоволоконный лазерный станок для резки металла SENFENG SF24030R/30000 Raycus
Brand: SENFENG
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

SENFENG (Китай)

Краткие характеристики

Артикул: SF24030R/30000 Raycus
Мощность лазера, Вт: 30000
Источник излучения: Raycus
Ширина листа (X), мм: 3000
Ширина листа при наклонном резе (Х), мм: 2000
Длина листа (Y), мм: 24000

Все характеристики

Модели серии

Все товары

SF8030R/30000 Raycus

SF8030R/40000 Raycus

SF12030R/12000 Raycus

SF12030R/20000 Raycus

SF12030R/30000 Raycus

SF24030R/20000 Raycus

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Никита Серов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Оптоволоконный лазерный станок для резки металла SF24030R/30000 Raycus предназначен для резки листового металла с возможностью обработки кромки под углом до 45°.

Широкоформатный лазерный станок оснащен лазерным излучателем 30 кВт и серводвигателями по оси X - 1,8 кВт, осям Y - 4,4 кВт и оси Z - 0,75 кВт. Такая конфигурация обеспечивает высокую динамику: скорость перемещения портала достигает 100 м/мин, а ускорение - до 0,8G.

Позволяет обрабатывать листы размерами 24000x3000 мм.

В базовой комплектации станок оснащается режущей головкой BLT 6-ой серии, предназначенной для работы с мощностью до 30 кВт. Она обеспечивает надежную и стабильную лазерную резку благодаря системе защиты от столкновений и возгорания, контролю состояния защитного стекла и интеллектуальным датчикам позиционирования. Встроенное водяное охлаждение предотвращает перегрев, а функции автоматической дорезки, точного перфорирования и контроля луча помогают повысить качество реза и снизить вероятность брака.

Модернизация лазерного станка

Станок возможно укомплектовать дополнительной опцией - наклонной режущей головой BLT482 с возможностью обработки металла под углом до 45°.

BLT482 выполняет как стандартный прямой рез (0°), так и наклонный - до 45° относительно поверхности. Кроме того, доступна обработка различных типов фасок (V, X и Y) за один проход, включая различные типы кромок.

При выборе режущей головы BLT482 модель станка преобразуется в серию TX. В данной конфигурации станок комплектуется системой ЧПУ FSCUT9100 — специализированным программным обеспечением для лазерной резки под углом, обеспечивающим полный контроль и точное управление процессами 3D-обработки.

Комплектующие

Поворотная режущая голова с автофокусом	BOCI (Китай)
Сервопривод и привод	Schneider (Франция)
Редуктор	Shimpo (Япония)
Источник излучения	Raycus (Китай)
Система ЧПУ и софт	HYPCUT 8000 (Китай)/ FSCUT 9100 (Китай)
Водяное охлаждение - чиллер	Hanli (Китай)
Пропорциональный клапан	Aventics (Германия)
Электрические компоненты	Schneider (Франция)

Конструктивные особенности

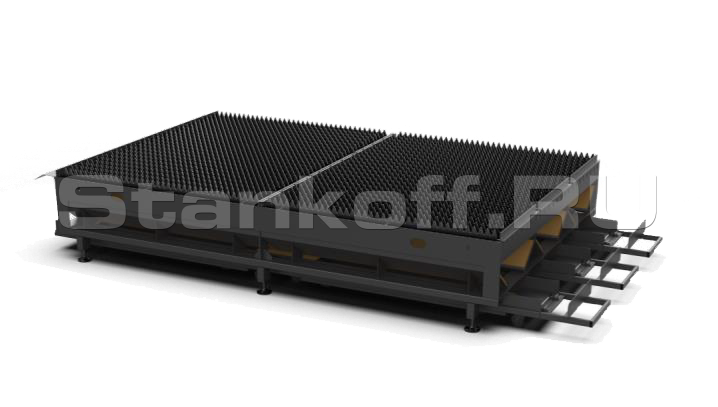

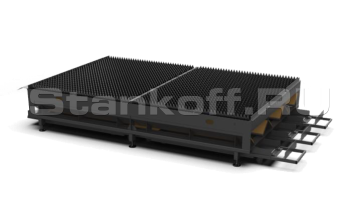

Сварная станина из листа и труб

Усиленная сварная станина изготавливается из листовой высокопрочной стали толщиной 12 мм с повышенным содержанием углерода. После сварки конструкция проходит высокотемпературный отжиг, что повышает её прочность и устойчивость к износу. Такие характеристики обеспечивают стабильную работу оборудования и высокую точность резки.

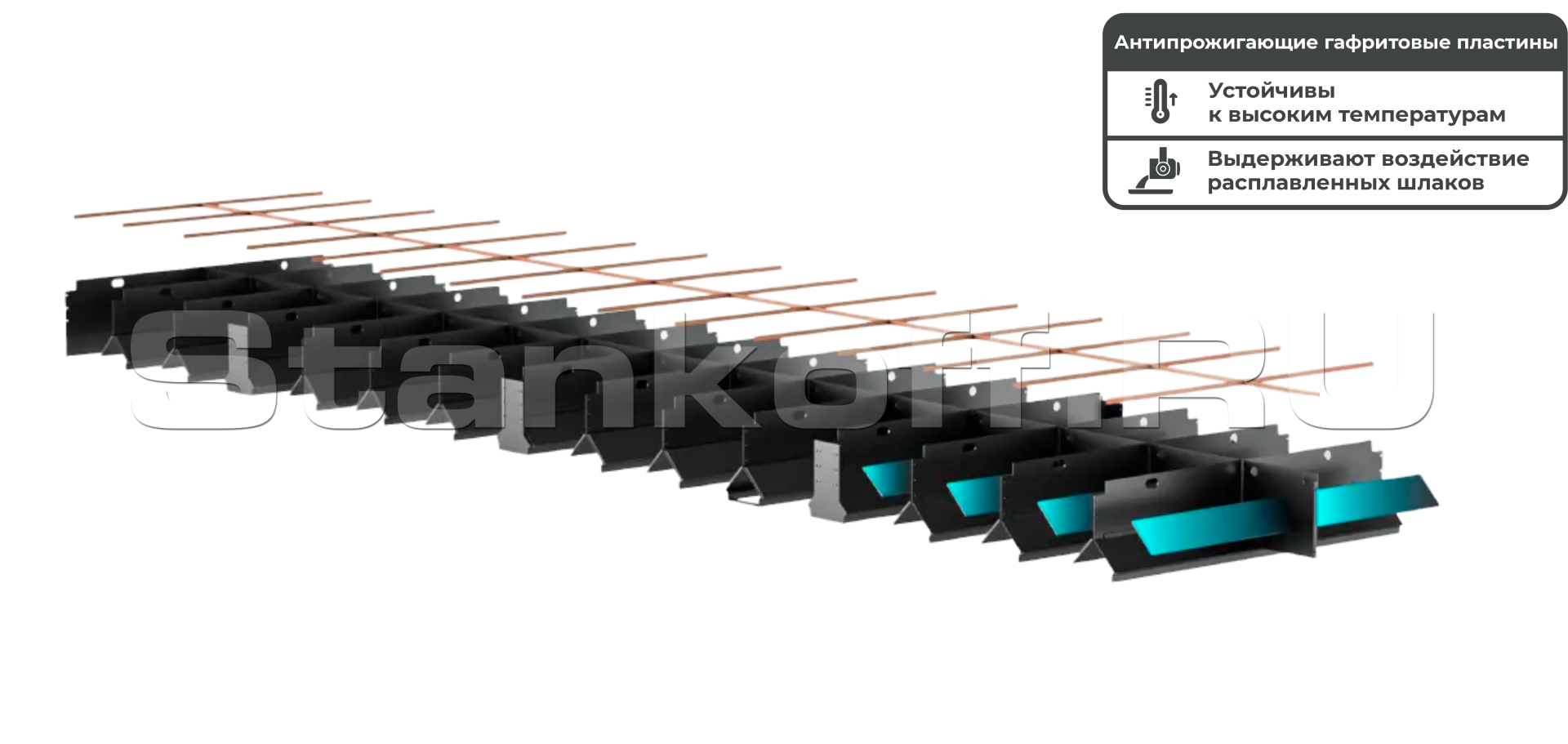

Графитовые пластины для защиты от прожигания

Станина покрыта графитовыми пластинами, устойчивыми к высоким температурам и расплавленному шлаку, которые также блокируют проникновение лазера. Это защищает платформу и станину от повреждений, значительно продлевая срок службы станка.

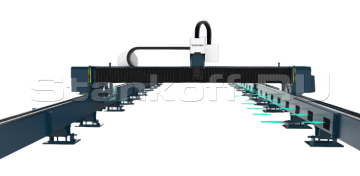

Зональное дымоудаление

Система дымоудаления использует вентилятор, установленный на портале, который направляет дым и продукты резки к противоположному вытяжному отверстию. С одной стороны станины установлено вытяжное устройство с регулируемыми всасывающими портами, которые открываются и закрываются в зависимости от положения балки, что повышает эффективность удаления дыма.

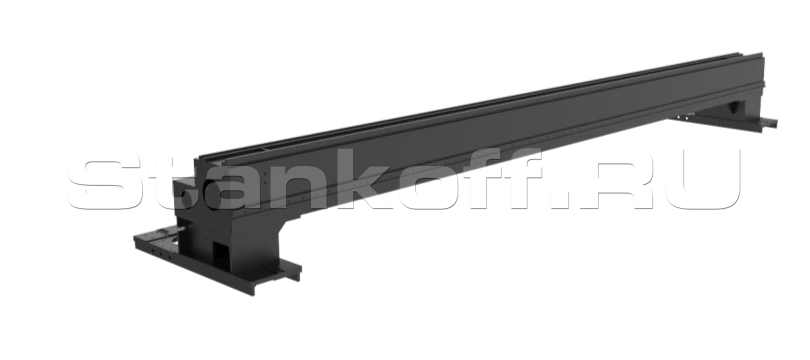

Литой алюминиевый портал

Конструкция портала сочетает высокую прочность и относительно небольшой вес, что позволяет выдерживать значительные динамические нагрузки и стабильно работать в интенсивном режиме без ограничений по времени, обеспечивая скорость перемещения до 100 м/мин и ускорение до 0,8 G.

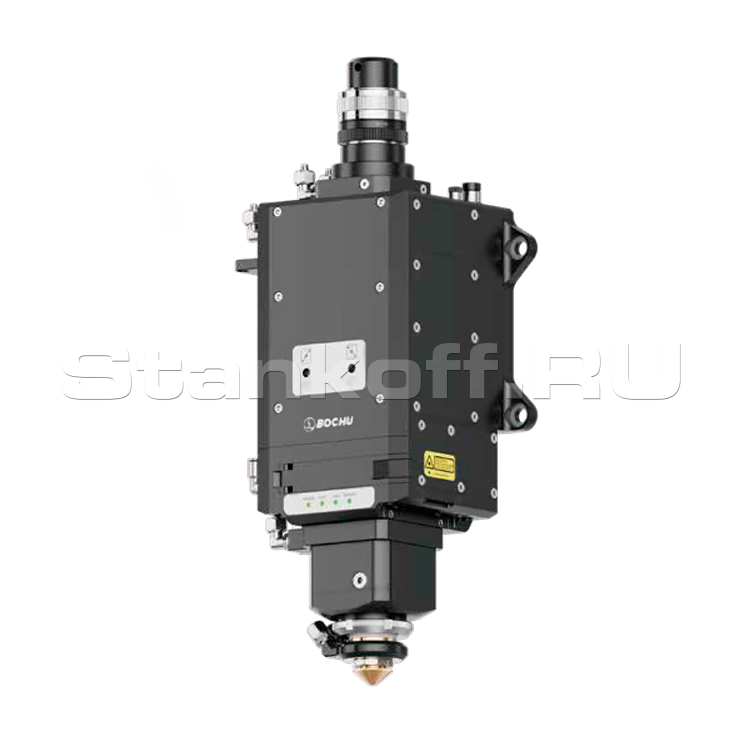

Лазерная голова с автофокусом BLT 6-ой серии

Надежная режущая голова для лазерных станков мощностью до 30 кВт, сочетающая усиленную конструкцию и современные системы защиты и контроля.
Она обеспечивает стабильную и безопасную работу в сложных промышленных условиях благодаря защите от столкновений (включая саморазрушающиеся элементы и защиту тыльной пластины), защите от возгорания и постоянному контролю состояния защитного стекла.
Встроенные датчики позволяют автоматически определять положение и высоту заготовки, быстро выполнять поиск кромки и точно позиционировать головку, а водяное охлаждение сопла предотвращает перегрев при длительной работе.
Дополнительно реализованы функции автоматической дорезки при неполном резе, интеллектуального перфорирования и контроля рассеянного света, что повышает качество обработки, снижает количество брака и обеспечивает стабильность процесса.

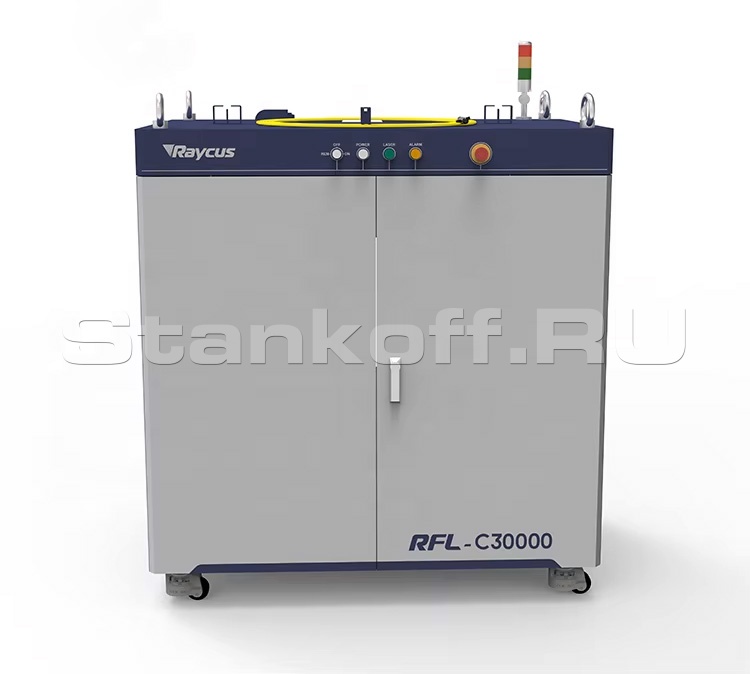

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

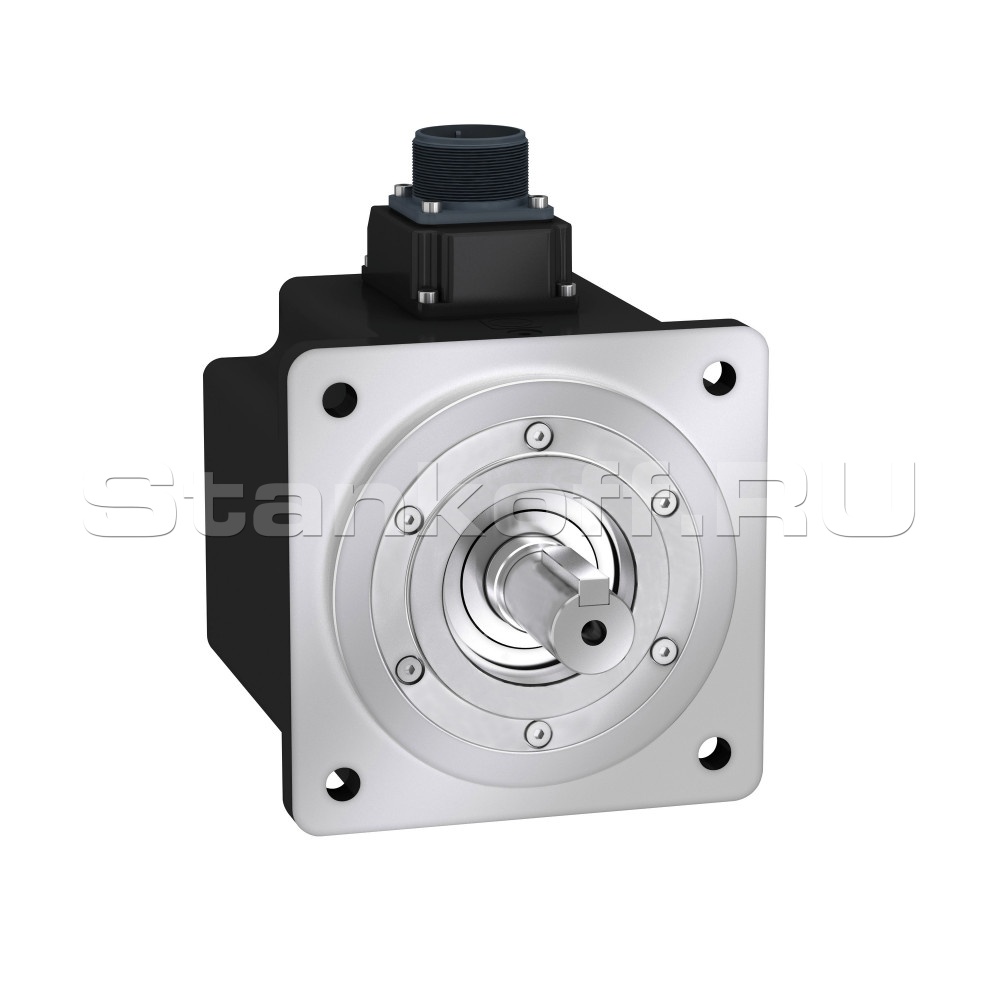

Серводвигатели Schneider

Серводвигатели Schneider представляют собой современные сервоприводы, предназначенные для точного позиционирования и автоматического удержания заданного положения вала в соответствии с управляющим сигналом. Они обеспечивают высокую производительность, а также отличаются повышенной скоростью и точностью работы.

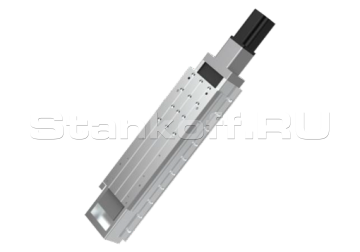

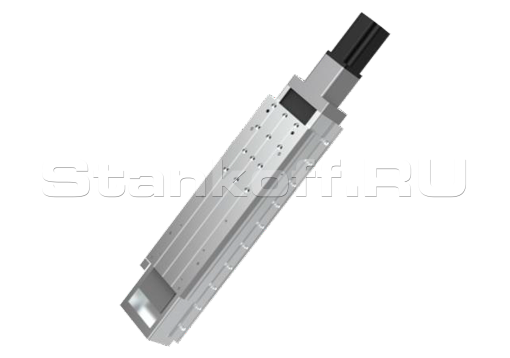

Модульная конструкция оси Z

Модульная конструкция оси Z с высокой степенью герметичности снижает риск загрязнения и уменьшает вероятность отказов. Модульная установка и замена компонентов значительно упрощают обслуживание и сокращают время технического обслуживания.

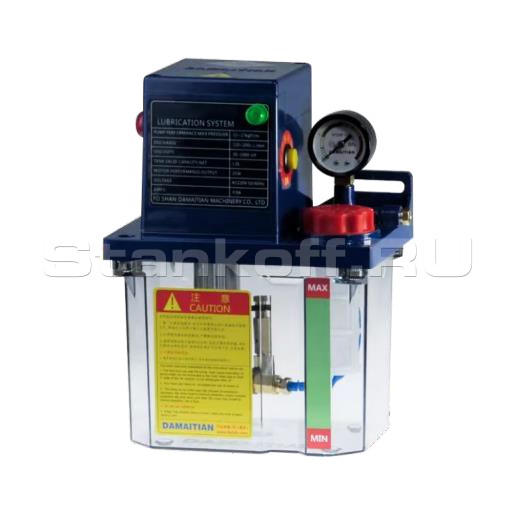

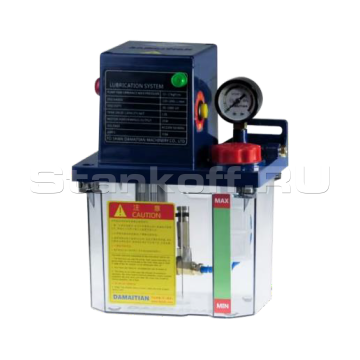

Полностью автоматическая система смазки

Станок оснащён автоматической системой смазки, которая регулярно подаёт смазочный материал на направляющие, шестерни и рейки, тем самым увеличивая их ресурс и обеспечивая стабильную работу.

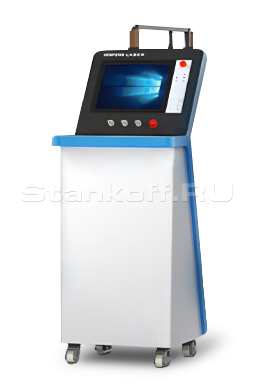

Отдельностоящая панель управления

Управление станком осуществляется оператором через операторскую панель, в состав которой входит промышленный ЖК-дисплей с защитой от пыли, элементы управления, расположенные на лицевой панели для удобства работы, а также клавиатура и компьютерная мышь.

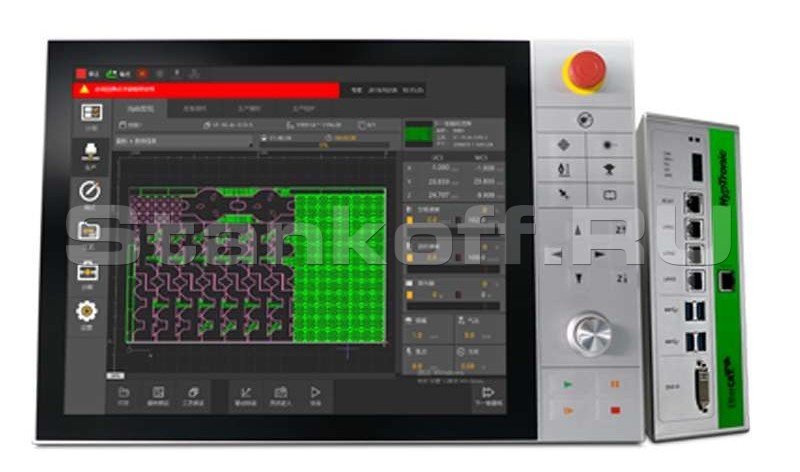

Система ЧПУ HYPCUT 8000

Cтабильная и надежная система, простая в настройке и управлении,обладающая высокой производительностью и множеством функций. Несколько решений для прокалывания металлических листов различной толщины, удаление шлаков при прокалывании, подавление вибрации, контроль газа с замкнутым контуром, технология "раздельного слоя" для резки больших, средних и малых контуров. Возможно повторное использование материалов с высокой эффективностью. Поиск края при высокой скорости до 5 м/сек.

Поддержка DXF и G-кода, LXDS и NRP, сгенерированных CypNest. Возможность доступа с помощью Laser Cloud и MES для сбора данных о состоянии машины и информирования о необходимости технического обслуживания. Вспомогательные функции: быстрое отсечение остатков листа, автоматическая очистка сопла, автоматическая смазка, смена поддонов. Специально разработанная технология BC-Link для передачи сигналов дисплея, ввода-вывода и USB на большие расстояния. Блок регулировки высоты EtherCAT BCS100-E обеспечивает надежную работу при отслеживании и контроле расстояния до заготовки.

Дополнительные опции

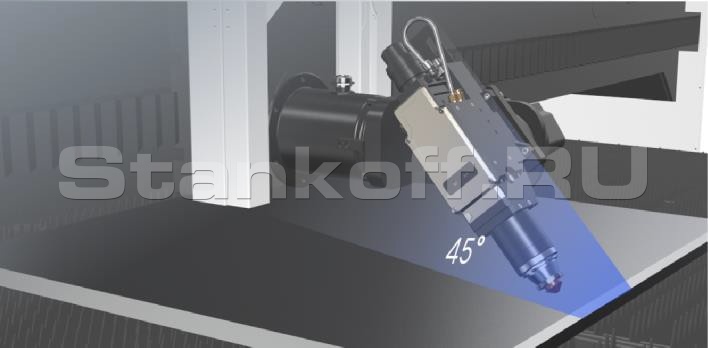

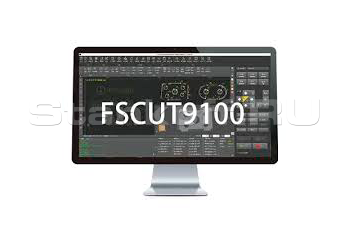

Поворотная лазерная голова с автофокусом BLT482 и система ЧПУ FSCUT 9100

Поддерживается резка под углом до 45° с высокой точностью позиционирования благодаря сервоприводам, быстрая автоматическая фокусировка за 1–2 секунды с точностью ±0,05 мм и эффективное водяное охлаждение, обеспечивающее стабильную работу в непрерывном режиме. Обрабатываемый лист при наклонном резе до 23400 x 2000 мм. Скорость: ось A: 64 об/мин, ось B: 75 об/мин.

Система ЧПУ FSCUT 9100 поддерживает такие функции как:
• обработку фасок типов V, Y, X, K;
• мониторинг качества реза с возможностью корректировки в реальном времени;
• автоматический повторный рез при необходимости;
• безшлаковую резку;
• высокоскоростное определение кромки заготовки;
• разметку зоны реза и поиск центра окружности;
• резку под углом до 45°;
• многопозиционную обработку с визуальным определением остатка материала;
• раскрой (нестинг) с использованием ПО CypNest;
• работу с программным обеспечением для 3D-резки FACut.

Характеристики

Лазерный источник
Мощность лазера, Вт	30000
Источник излучения	Raycus
Обрабатываемые материалы
Ширина листа (X), мм	3000
Ширина листа при наклонном резе (Х), мм	2000
Длина листа (Y), мм	24000
Длина листа при наклонном резе (Y), мм	23400
Максимальная нагрузка на стол, кг	28260
Ход по оси Х, мм	3000
Ход по оси Y, мм	24000
Ход по оси Z, мм	300
Исполнение
Внешнее исполнение	Открытое
Тип станины	Сварная станина из листов и труб
Зональное дымоудаление	Есть
Отдельный шкаф управления	Есть
Скоростные характеристики
Максимальная скорость хода, м/мин	100
Ускорение, G	0,8
Точность позиционирования (X, Y, ), мм	±0.1/10000
Точность повторного позиционирования (X,Y,), мм	±0,05
Программно-аппаратные характеристики
Программное обеспечение	FACut (FSCUT 9100); Hypcut (FSCUT 8000)
Электропитание
Напряжение, В	380
Частота напряжения, Гц	50
Габаритные параметры
Габариты, мм	29746 × 4746 × 1950
Вес нетто, кг	23020
