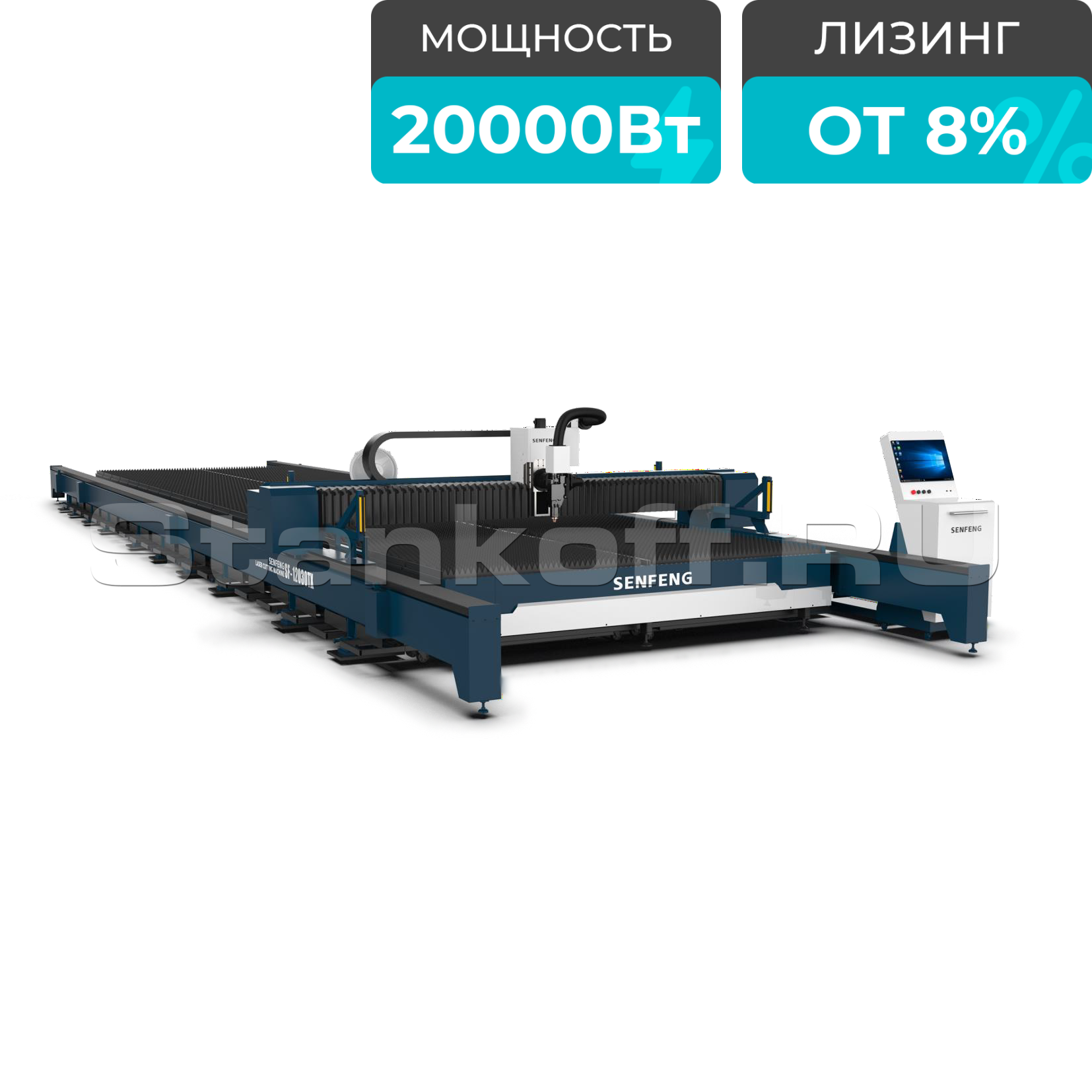

Оптоволоконный лазерный станок для резки металла SF24030R/20000 предназначен для резки листового металла с возможностью обработки кромки под углом до 45°.
Широкоформатный лазерный станок оснащен лазерным излучателем 20 кВт и серводвигателями по оси X - 1,8 кВт, осям Y - 4,4 кВт и оси Z - 0,75 кВт. Такая конфигурация обеспечивает высокую динамику: скорость перемещения портала достигает 80 м/мин, а ускорение - до 0,8G.
Позволяет обрабатывать листы размерами 24000x3000 мм.
В базовой комплектации станок оснащается режущей головкой BLT663H, предназначенной для работы с мощностью до 20 кВт. Она обеспечивает надежную и стабильную лазерную резку благодаря системе защиты от столкновений и возгорания, контролю состояния защитного стекла и интеллектуальным датчикам позиционирования. Встроенное водяное охлаждение предотвращает перегрев, а функции автоматической дорезки, точного перфорирования и контроля луча помогают повысить качество реза и снизить вероятность брака.
Станок возможно укомплектовать дополнительной опцией - наклонной режущей головой BLT462 с возможностью обработки металла под углом до 45°.
BLT462 выполняет как стандартный прямой рез (0°), так и наклонный - до 45° относительно поверхности. Кроме того, доступна обработка различных типов фасок (V, X и Y) за один проход, включая различные типы кромок.
При выборе режущей головы BLT462 модель станка преобразуется в серию TX. В данной конфигурации станок комплектуется системой ЧПУ FSCUT9100 — специализированным программным обеспечением для лазерной резки под углом, обеспечивающим полный контроль и точное управление процессами 3D-обработки.
| Поворотная режущая голова с автофокусом |
BOCI (Китай) |
| Сервопривод и привод |
Schneider (Франция) |
| Редуктор | Shimpo (Япония) |
| Источник излучения | Raycus (Китай) |
| Система ЧПУ и софт | HYPCUT 8000 (Китай)/ FSCUT 9100 (Китай) |
| Водяное охлаждение - чиллер |
Hanli (Китай) |
| Пропорциональный клапан | Aventics (Германия) |
| Электрические компоненты | Schneider (Франция) |
Сварная станина из листов
Усиленная сварная станина изготавливается из листовой высокопрочной стали толщиной 12 мм с повышенным содержанием углерода. После сварки конструкция проходит высокотемпературный отжиг, что повышает её прочность и устойчивость к износу. Такие характеристики обеспечивают стабильную работу оборудования и высокую точность резки.
Графитовые пластины для защиты от прожигания
Станина покрыта графитовыми пластинами, устойчивыми к высоким температурам и расплавленному шлаку, которые также блокируют проникновение лазера. Это защищает платформу и станину от повреждений, значительно продлевая срок службы станка.
Зональное дымоудаление
Система дымоудаления использует вентилятор, установленный на портале, который направляет дым и продукты резки к противоположному вытяжному отверстию. С одной стороны станины установлено вытяжное устройство с регулируемыми всасывающими портами, которые открываются и закрываются в зависимости от положения балки, что повышает эффективность удаления дыма.
Литой алюминиевый портал
Конструкция портала сочетает высокую прочность и относительно небольшой вес, что позволяет выдерживать значительные динамические нагрузки и стабильно работать в интенсивном режиме без ограничений по времени, обеспечивая скорость перемещения до 80 м/мин и ускорение до 2,8G.
Лазерная голова с автофокусом BLT663H
Надежная режущая голова для лазерных станков мощностью до 20 кВт, сочетающая усиленную конструкцию и современные системы защиты и контроля.
Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.
Серводвигатели Schneider
Серводвигатели Schneider представляют собой современные сервоприводы, предназначенные для точного позиционирования и автоматического удержания заданного положения вала в соответствии с управляющим сигналом. Они обеспечивают высокую производительность, а также отличаются повышенной скоростью и точностью работы.

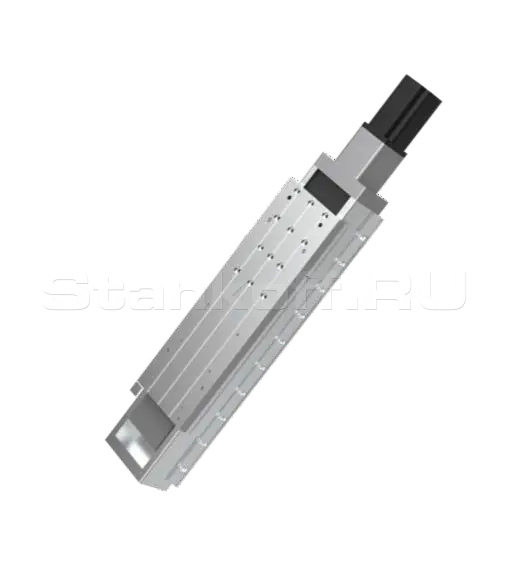

Модульная конструкция оси Z
Модульная конструкция оси Z с высокой степенью герметичности снижает риск загрязнения и уменьшает вероятность отказов. Модульная установка и замена компонентов значительно упрощают обслуживание и сокращают время технического обслуживания.
Полностью автоматическая система смазки
Станок оснащён автоматической системой смазки, которая регулярно подаёт смазочный материал на направляющие, шестерни и рейки, тем самым увеличивая их ресурс и обеспечивая стабильную работу.

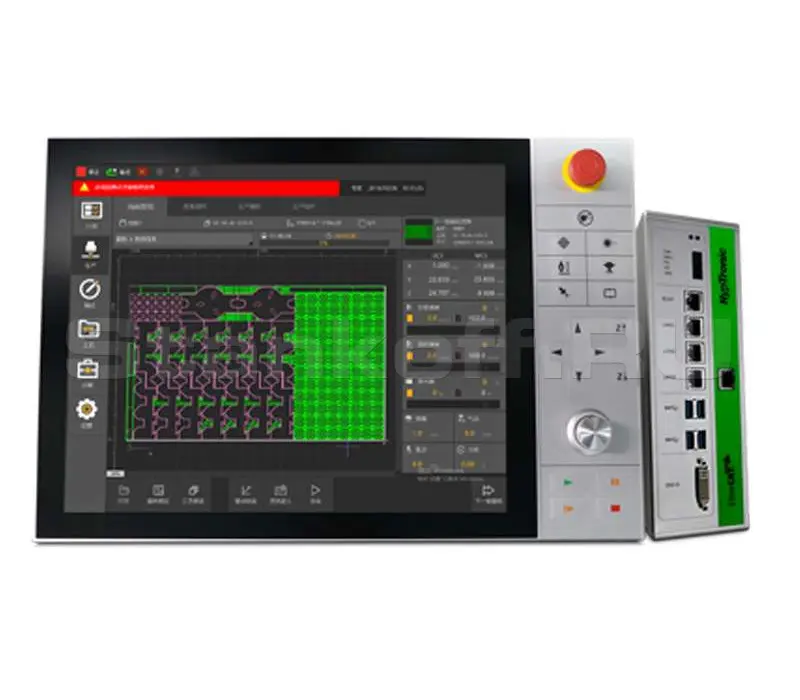

Отдельностоящая панель управления
Управление станком осуществляется оператором через операторскую панель, в состав которой входит промышленный ЖК-дисплей с защитой от пыли, элементы управления, расположенные на лицевой панели для удобства работы, а также клавиатура и компьютерная мышь.
Cтабильная и надежная система, простая в настройке и управлении,обладающая высокой производительностью и множеством функций. Несколько решений для прокалывания металлических листов различной толщины, удаление шлаков при прокалывании, подавление вибрации, контроль газа с замкнутым контуром, технология "раздельного слоя" для резки больших, средних и малых контуров. Возможно повторное использование материалов с высокой эффективностью. Поиск края при высокой скорости до 5 м/сек.
Поддержка DXF и G-кода, LXDS и NRP, сгенерированных CypNest. Возможность доступа с помощью Laser Cloud и MES для сбора данных о состоянии машины и информирования о необходимости технического обслуживания. Вспомогательные функции: быстрое отсечение остатков листа, автоматическая очистка сопла, автоматическая смазка, смена поддонов. Специально разработанная технология BC-Link для передачи сигналов дисплея, ввода-вывода и USB на большие расстояния. Блок регулировки высоты EtherCAT BCS100-E обеспечивает надежную работу при отслеживании и контроле расстояния до заготовки.
Поворотная лазерная голова с автофокусом BLT462 и система ЧПУ FSCUT 9100
Поддерживается резка под углом до 45° с высокой точностью позиционирования благодаря сервоприводам, быстрая автоматическая фокусировка за 1–2 секунды с точностью ±0,05 мм и эффективное водяное охлаждение, обеспечивающее стабильную работу в непрерывном режиме.| Лазерный источник | |
| Мощность лазера, Вт | 20000 |
| Источник излучения | Raycus |
| Обрабатываемые материалы | |
| Ширина листа (X), мм | 3000 |
| Ширина листа при наклонном резе (Х), мм | 2000 |
| Длина листа (Y), мм | 24000 |
| Размер рабочей области, мм | 3000x24000 |
| Длина листа при наклонном резе (Y), мм | 23400 |
| Максимальная нагрузка на стол, кг | 28260 |
| Ход по оси Х, мм | 3000 |
| Ход по оси Y, мм | 24000 |
| Ход по оси Z, мм | 300 |
| Исполнение | |
| Внешнее исполнение | Открытое |
| Тип станины | Сварная станина из листов и труб |
| Зональное дымоудаление | Есть |
| Отдельный шкаф управления | Есть |
| Скоростные характеристики | |
| Максимальная скорость хода, м/мин | 100 |
| Ускорение, G | 0,8 |
| Точность позиционирования (X, Y, Z), мм | ±0,1 |
| Точность позиционирования (X, Y, ), мм | ±0.1/10000 |
| Точность повторного позиционирования (X,Y,), мм | ±0.05 |
| Программно-аппаратные характеристики | |
| Программное обеспечение | FACut (FSCUT 9100) |
| Электропитание | |
| Напряжение, В | 380 |
| Частота напряжения, Гц | 50 |
| Габаритные параметры | |
| Длина станка, мм | 29746 |
| Ширина станка, мм | 4746 |
| Высота станка, мм | 1950 |
| Вес нетто, кг | 22530 |
