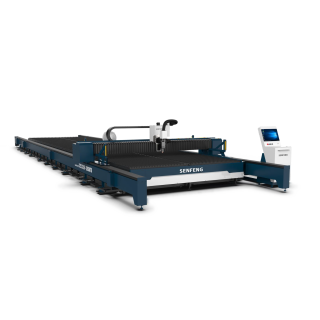

Оптоволоконный лазерный станок для резки металла SENFENG SF12030R/20000 Raycus

Name: Оптоволоконный лазерный станок для резки металла SENFENG SF12030R/20000 Raycus
Brand: SENFENG
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

SENFENG (Китай)

Краткие характеристики

Артикул SF12030R/20000 Raycus

Лазерный источник Мощность лазера, Вт 20000 Источник излучения Raycus Обрабатываемые материалы Ширина листа (X), мм 3000 Длина листа (Y), мм 12000 Максимальная нагрузка на стол, кг 28260 Ход по оси X, мм 3000 Ход по оси Y, мм 12000 Ход по оси Z, мм 160 Исполнение Внешнее исполнение Открытое Тип станины Сварная станина из листов и труб Зональное дымоудаление Есть Отдельный шкаф управления Есть Скоростные характеристики Максимальная скорость хода, м/мин 60 Ускорение, G 1,2 Мощность сервоприводов по оси X, Вт 1800 Мощность сервоприводов по оси Yх2, Вт 4400 Мощность сервоприводов по оси Z, Вт 750 Точность позиционирования (X, Y), мм ±0.1/10000 Точность повторного позиционирования (X, Y), мм ±0,05 Программно-аппаратные характеристики Программное обеспечение Hypcut (FSCUT 8000) Электропитание Напряжение, В 380 Частота напряжения, Гц 50 Габаритные параметры Длина станка, мм 15612 Ширина станка, мм 4746 Высота станка, мм 2050 Вес нетто, кг 13100

Все характеристики

Модели серии

Все товары

SF8030R/30000 Raycus

SF8030R/40000 Raycus

SF12030R/12000 Raycus

SF12030R/30000 Raycus

SF24030R/20000 Raycus

SF24030R/30000 Raycus

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Юрий Алёшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Оптоволоконный лазерный станок для резки металла SF12030R/20000 Raycus предназначен для высокопроизводительной обработки листового металла в условиях интенсивного промышленного производства. Широкоформатная конструкция с увеличенной рабочей зоной позволяет эффективно изготавливать крупногабаритные детали и обеспечивает стабильную работу при высоких нагрузках.

Станок обеспечивает стабильную серийную резку листового металла толщиной свыше 20 мм, а максимальная толщина реза может превышать 100 мм в зависимости от материала и комплектации. В рассматриваемом исполнении оборудование рассчитано на обработку листов размером 12000x3000 мм.

Модернизация лазерного станка

Станок возможно укомплектовать дополнительной опцией - наклонной режущей головой BLT482 с возможностью обработки металла под углом до 45°.

BLT482 выполняет как стандартный прямой рез (0°), так и наклонный - до 45° относительно поверхности. Кроме того, доступна обработка различных типов фасок (V, X и Y) за один проход, включая различные типы кромок.

При выборе режущей головы BLT482 модель станка преобразуется в серию TX. В данной конфигурации станок комплектуется системой ЧПУ FSCUT9100 — специализированным программным обеспечением для лазерной резки под углом, обеспечивающим полный контроль и точное управление процессами 3D-обработки.

Комплектующие

Режущая голова с автофокусом	BOCI BLT 683H(Китай)
Сервопривод и драйвер	Schneider (Франция)
Редуктор	Shimpo (Япония)
Источник излучения	Raycus (Китай)
Система ЧПУ и софт	HYPCUT 8000 (Китай)/ FSCUT 9100 (Китай)
Водяное охлаждение - чиллер	Hanli (Китай)
Пропорциональный клапан	Aventics (Германия)
Электрические компоненты	Schneider (Франция)
Стабилизатор напряжения
Вытяжной вентилятор

Конструктивные особенности

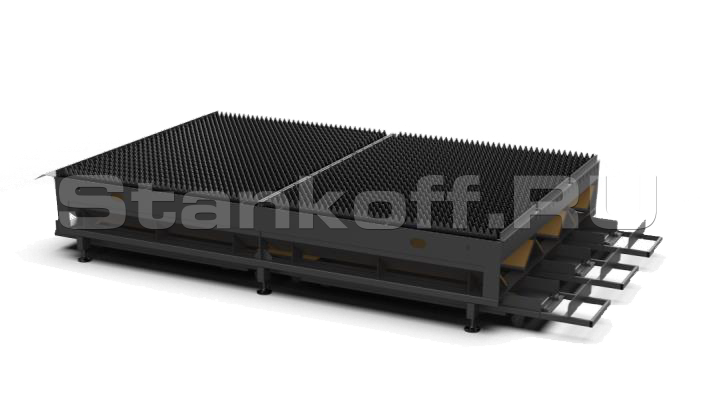

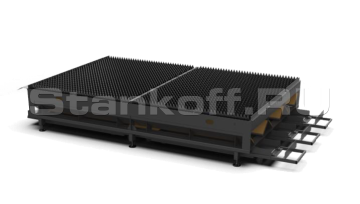

Сварная станина из листа и труб

Усиленная сварная станина изготавливается из листовой высокопрочной стали с повышенным содержанием углерода. После сварки конструкция проходит высокотемпературный отжиг, что повышает её прочность и устойчивость к износу. Такие характеристики обеспечивают стабильную работу оборудования и высокую точность резки.

Зональное дымоудаление

Система дымоудаления использует вентилятор, установленный на портале, который направляет дым и продукты резки к противоположному вытяжному отверстию. С одной стороны станины установлено вытяжное устройство с регулируемыми всасывающими портами, которые открываются и закрываются в зависимости от положения балки, что повышает эффективность удаления дыма.

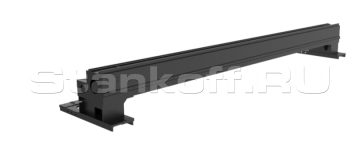

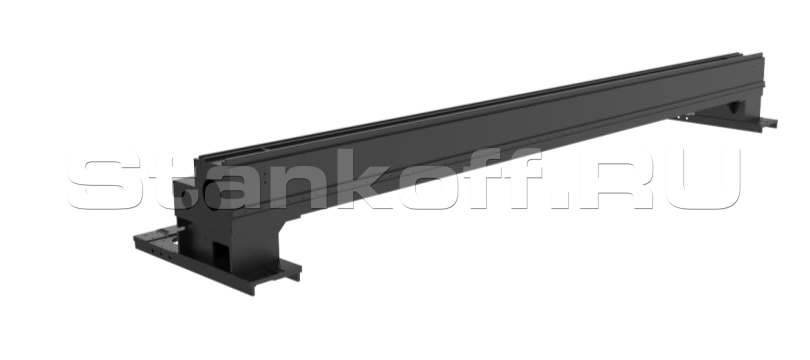

Литой алюминиевый портал

Конструкция портала сочетает высокую прочность и относительно небольшой вес, что позволяет выдерживать значительные динамические нагрузки и стабильно работать в интенсивном режиме без ограничений по времени, обеспечивая скорость перемещения до 60 м/мин и ускорение до 1,2G.

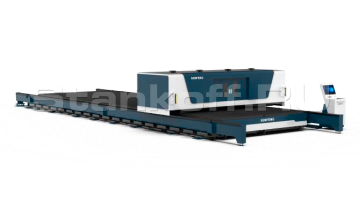

Портальная защита кабины

Специальная кабина полностью изолирует рабочую зону станка, обеспечивая эффективную защиту персонала от воздействия лазерного излучения.

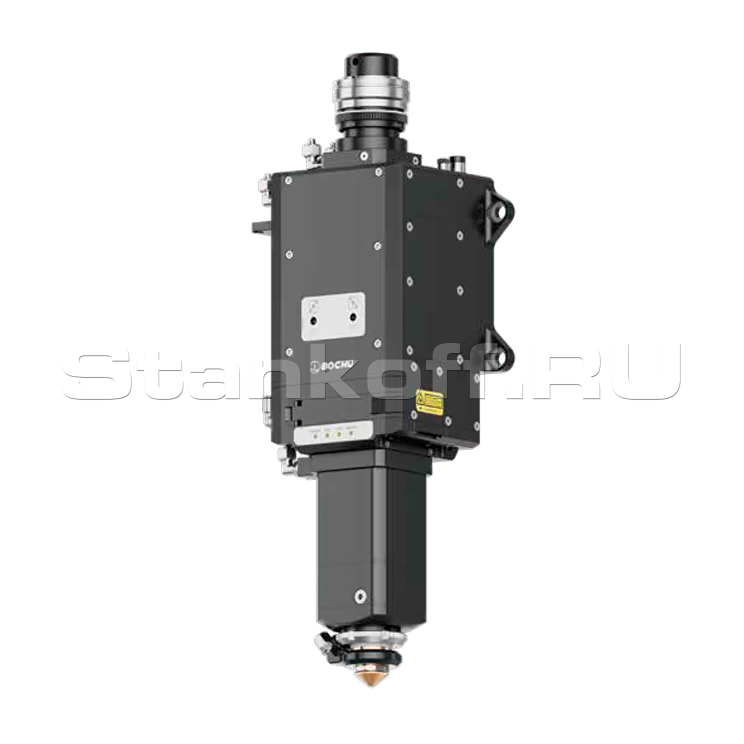

Лазерная голова с автофокусом BLT683H

BLT683H — интеллектуальная режущая голова для лазерных станков мощностью до 30 кВт, обеспечивающая стабильную резку толстого металла. Оснащена защитой от столкновений и взрыва, системой мониторинга защитного стекла, водяным охлаждением сопла, функциями интеллектуального поиска кромки и автоматической дорезки, что повышает надежность, качество реза и снижает риск брака.
• Фокусное расстояние - 300 мм
• Волоконный интерфейс Q+, ADD
• Длина волны лазера 1030~1090 нм
• Диапазон фокусировки ±50 мм
• Максимальное давление газа 25 Бар

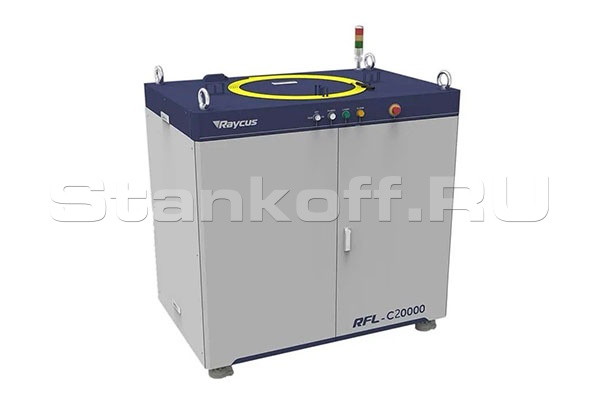

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

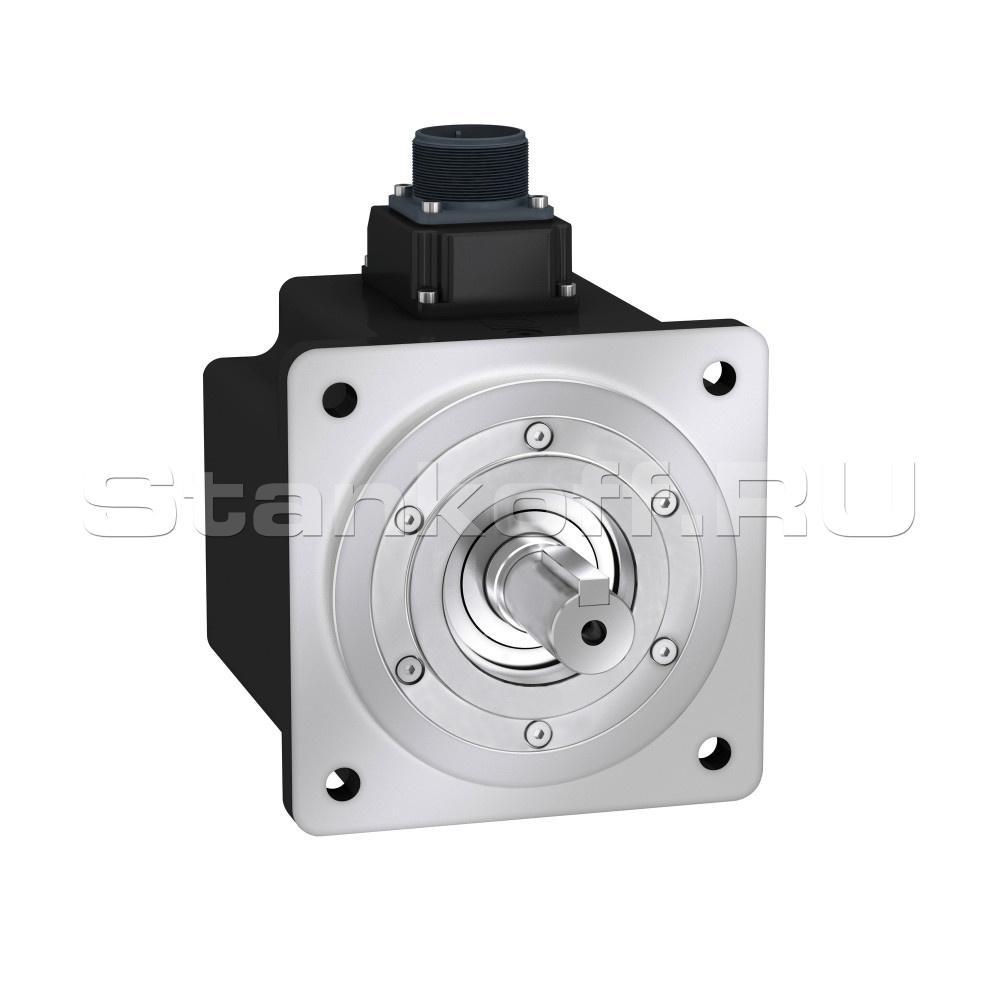

Серводвигатели Schneider

Серводвигатели Schneider представляют собой современные сервоприводы, предназначенные для точного позиционирования и автоматического удержания заданного положения вала в соответствии с управляющим сигналом. Они обеспечивают высокую производительность, а также отличаются повышенной скоростью и точностью работы.

Модульная конструкция оси Z

Модульная конструкция оси Z с высокой степенью герметичности снижает риск загрязнения и уменьшает вероятность отказов. Модульная установка и замена компонентов значительно упрощают обслуживание и сокращают время технического обслуживания.

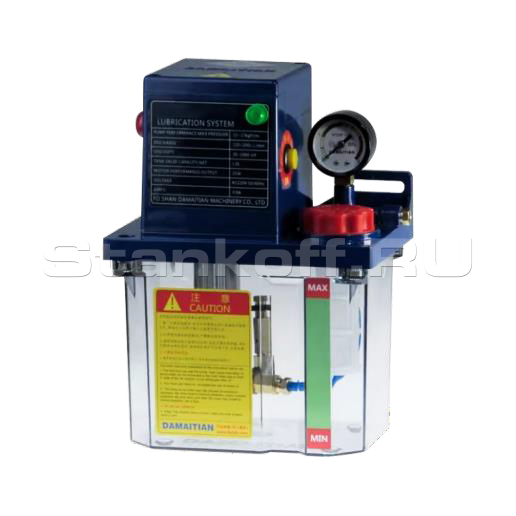

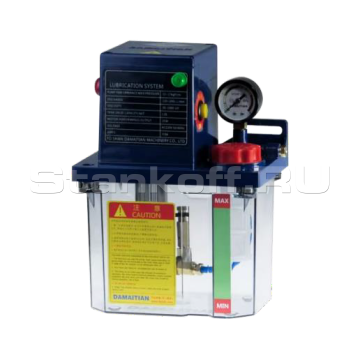

Автоматическая система смазки

Станок оснащён автоматической системой смазки, которая регулярно подаёт смазочный материал на направляющие, шестерни и рейки, тем самым увеличивая их ресурс и обеспечивая стабильную работу. Система смазывает оси: X, Y, Z.

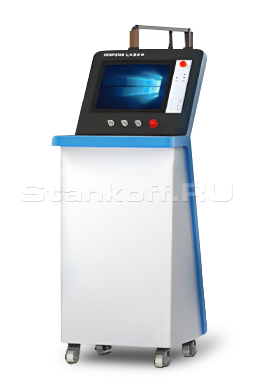

Отдельностоящая панель управления

Управление станком осуществляется оператором через операторскую панель, в состав которой входит промышленный ЖК-дисплей с защитой от пыли, элементы управления, расположенные на лицевой панели для удобства работы, а также клавиатура и компьютерная мышь.

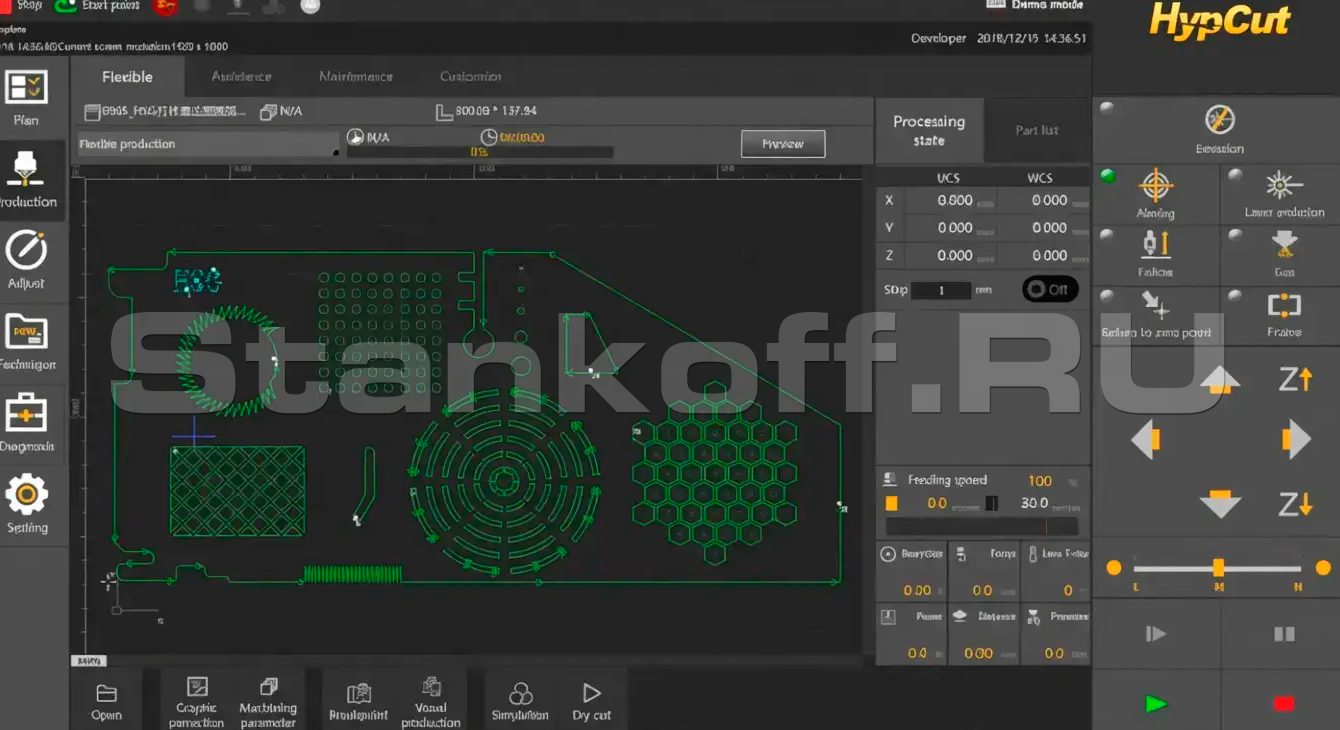

Система ЧПУ HYPCUT 8000

Cтабильная и надежная система, простая в настройке и управлении,обладающая высокой производительностью и множеством функций. Несколько решений для прокалывания металлических листов различной толщины, удаление шлаков при прокалывании, подавление вибрации, контроль газа с замкнутым контуром, технология "раздельного слоя" для резки больших, средних и малых контуров. Возможно повторное использование материалов с высокой эффективностью. Поиск края при высокой скорости до 5 м/сек.

Поддержка DXF и G-кода, LXDS и NRP, сгенерированных CypNest. Возможность доступа с помощью Laser Cloud и MES для сбора данных о состоянии машины и информирования о необходимости технического обслуживания. Вспомогательные функции: быстрое отсечение остатков листа, автоматическая очистка сопла, автоматическая смазка, смена поддонов. Специально разработанная технология BC-Link для передачи сигналов дисплея, ввода-вывода и USB на большие расстояния. Блок регулировки высоты EtherCAT BCS100-E обеспечивает надежную работу при отслеживании и контроле расстояния до заготовки.

Дополнительные опции

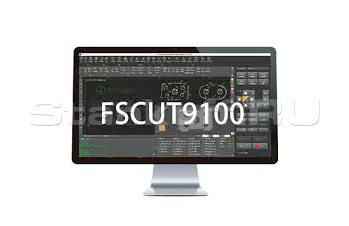

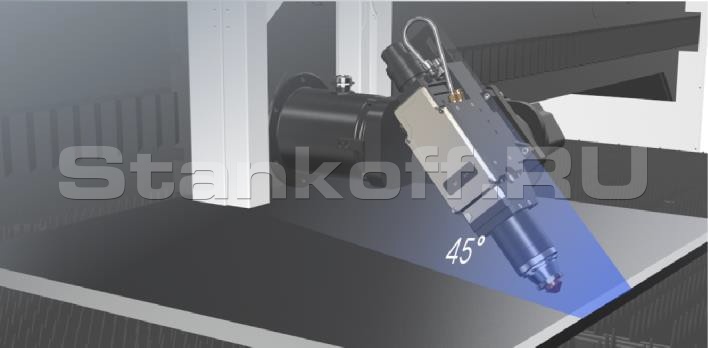

Поворотная лазерная голова с автофокусом BLT482 и система ЧПУ FSCUT 9100

Поддерживается резка под углом до 45° с высокой точностью позиционирования благодаря сервоприводам, быстрая автоматическая фокусировка за 1–2 секунды с точностью ±0,05 мм и эффективное водяное охлаждение, обеспечивающее стабильную работу в непрерывном режиме.
Система ЧПУ FSCUT 9100 поддерживает такие функции как:
• обработку фасок типов V, Y, X, K;
• мониторинг качества реза с возможностью корректировки в реальном времени;
• автоматический повторный рез при необходимости;
• безшлаковую резку;
• высокоскоростное определение кромки заготовки;
• разметку зоны реза и поиск центра окружности;
• резку под углом до 45°;
• многопозиционную обработку с визуальным определением остатка материала;
• раскрой (нестинг) с использованием ПО CypNest;
• работу с программным обеспечением для 3D-резки FACut.
