Оптоволоконный лазерный станок для резки металла SF8030R/30000 Raycus предназначен для высокопроизводительной обработки листового металла в условиях интенсивного промышленного производства. Широкоформатная конструкция с увеличенной рабочей зоной позволяет эффективно изготавливать крупногабаритные детали и обеспечивает стабильную работу при высоких нагрузках.
Станок обеспечивает стабильную серийную резку листового металла толщиной свыше 20 мм, а максимальная толщина реза может превышать 100 мм в зависимости от материала и комплектации. В рассматриваемом исполнении оборудование рассчитано на обработку листов размером 8000x3000 мм.
| Поворотная режущая голова с автофокусом |
BOCI BLT 683H(Китай) |
| Сервопривод и драйвер | Schneider (Франция) |
| Редуктор | Shimpo (Япония) |
| Источник излучения | Raycus (Китай) |
| Система ЧПУ и софт | FSCUT8000 HYPCUT (Китай) |
| Водяное охлаждение - чиллер |
Hanli (Китай) |
| Пропорциональный клапан | Aventics (Германия) |
| Электрические компоненты | Schneider (Франция) |
| Стабилизатор напряжения | |
| Вытяжной вентилятор |

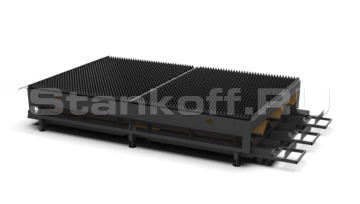

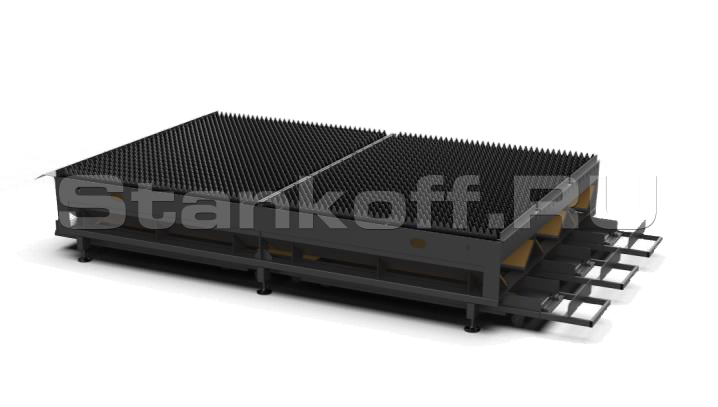

Сварная станина из листа и труб
Усиленная сварная станина изготавливается из листовой высокопрочной стали с повышенным содержанием углерода. После сварки конструкция проходит высокотемпературный отжиг, что повышает её прочность и устойчивость к износу. Такие характеристики обеспечивают стабильную работу оборудования и высокую точность резки.

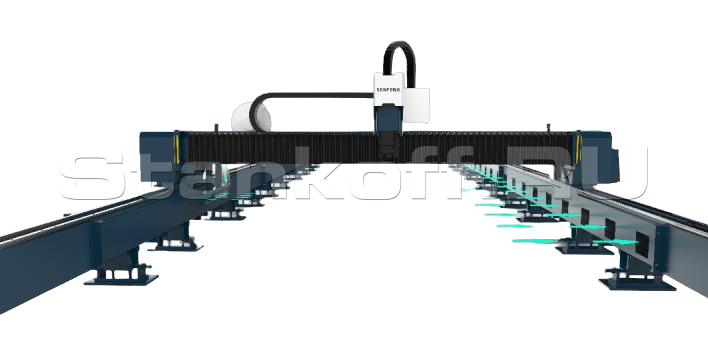

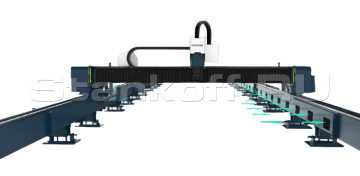

Зональное дымоудаление
Система дымоудаления использует вентилятор, установленный на портале, который направляет дым и продукты резки к противоположному вытяжному отверстию. С одной стороны станины установлено вытяжное устройство с регулируемыми всасывающими портами, которые открываются и закрываются в зависимости от положения балки, что повышает эффективность удаления дыма.
Литой алюминиевый портал
Конструкция портала сочетает высокую прочность и относительно небольшой вес, что позволяет выдерживать значительные динамические нагрузки и стабильно работать в интенсивном режиме без ограничений по времени, обеспечивая скорость перемещения до 80 м/мин и ускорение до 2,8G.

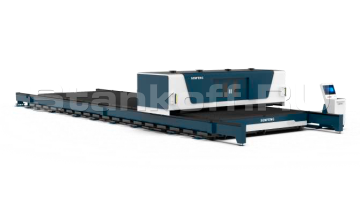

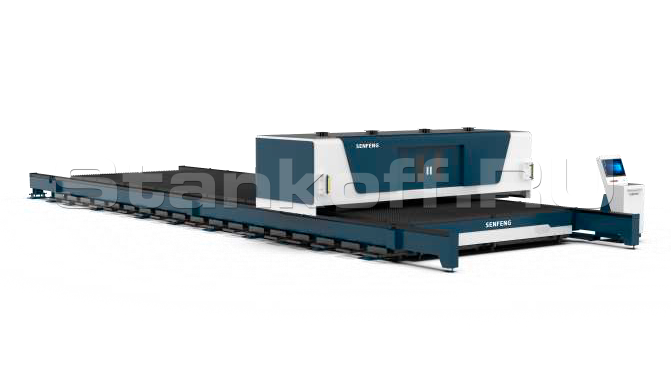

Портальная защита кабины
Специальная кабина полностью изолирует рабочую зону станка, обеспечивая эффективную защиту персонала от воздействия лазерного излучения.

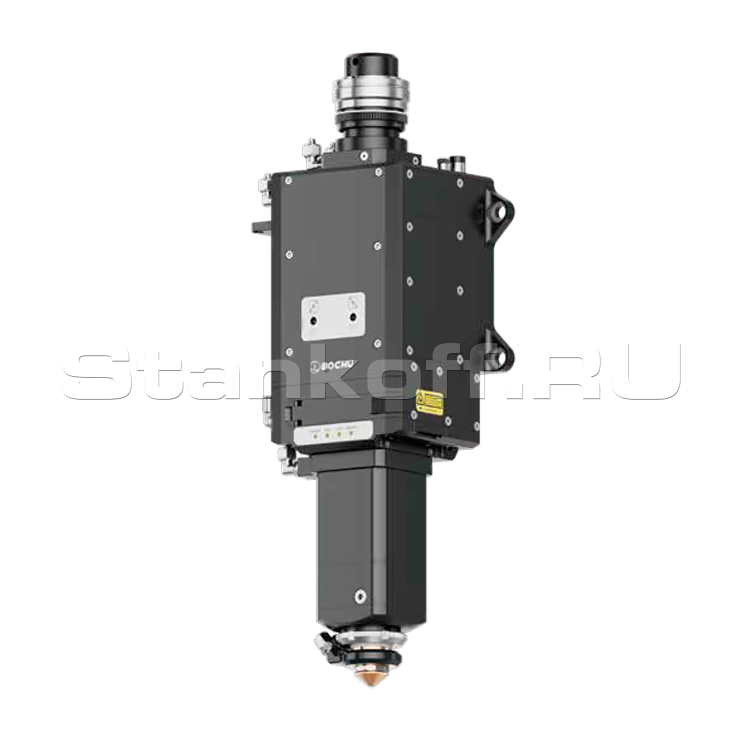

Лазерная голова с автофокусом BLT683H
BLT683H — интеллектуальная режущая голова для лазерных станков мощностью до 30 кВт, обеспечивающая стабильную резку толстого металла. Оснащена защитой от столкновений и взрыва, системой мониторинга защитного стекла, водяным охлаждением сопла, функциями интеллектуального поиска кромки и автоматической дорезки, что повышает надежность, качество реза и снижает риск брака.

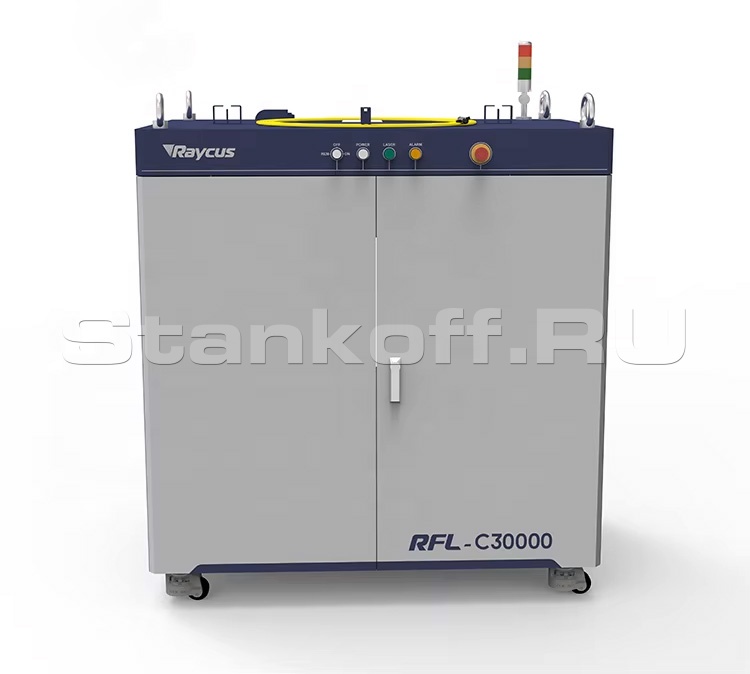

Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

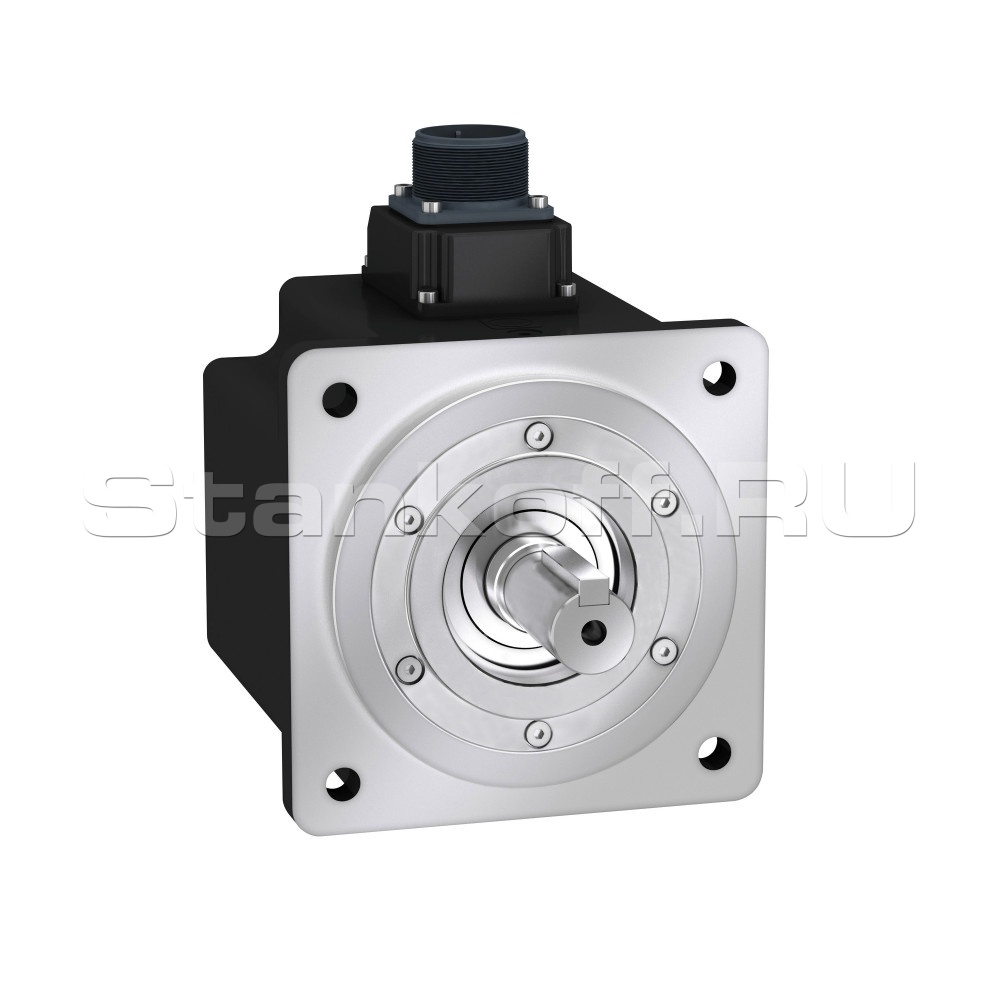

Серводвигатели Schneider
Серводвигатели Schneider представляют собой современные сервоприводы, предназначенные для точного позиционирования и автоматического удержания заданного положения вала в соответствии с управляющим сигналом. Они обеспечивают высокую производительность, а также отличаются повышенной скоростью и точностью работы.

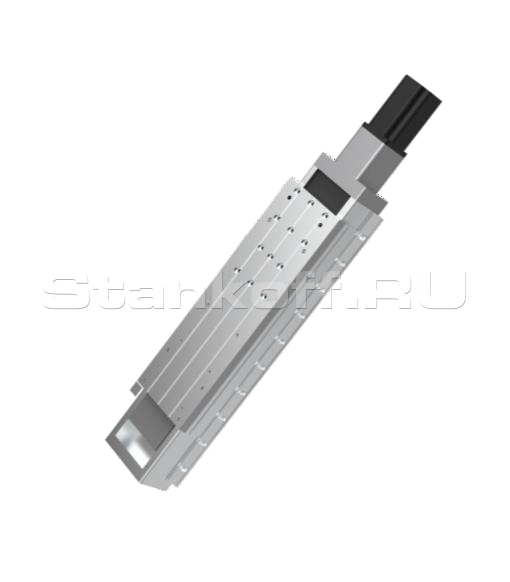

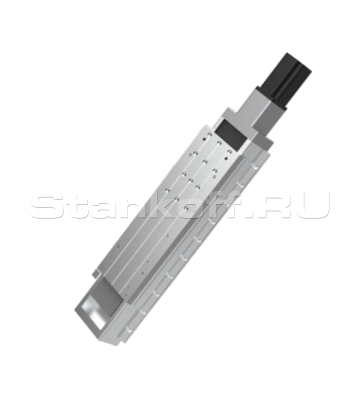

Модульная конструкция оси Z
Модульная конструкция оси Z с высокой степенью герметичности снижает риск загрязнения и уменьшает вероятность отказов. Модульная установка и замена компонентов значительно упрощают обслуживание и сокращают время технического обслуживания.

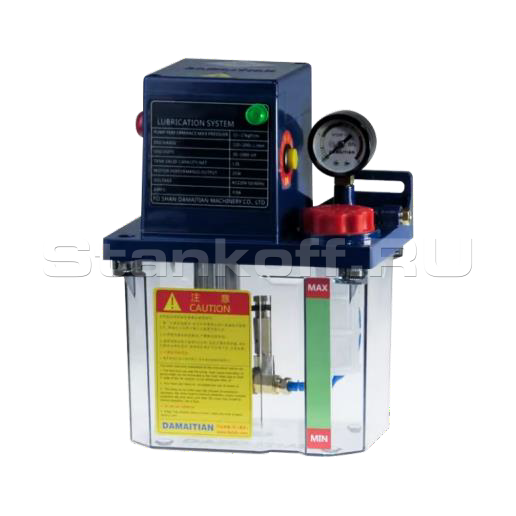

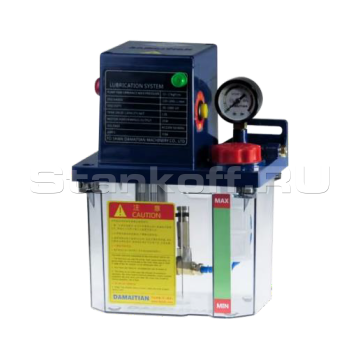

Автоматическая система смазки
Станок оснащён автоматической системой смазки, которая регулярно подаёт смазочный материал на направляющие, шестерни и рейки, тем самым увеличивая их ресурс и обеспечивая стабильную работу. Система смазывает оси: X, Y, Z.

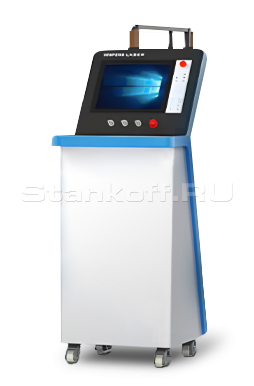

Отдельностоящая панель управления
Управление станком осуществляется оператором через операторскую панель, в состав которой входит промышленный ЖК-дисплей с защитой от пыли, элементы управления, расположенные на лицевой панели для удобства работы, а также клавиатура и компьютерная мышь.

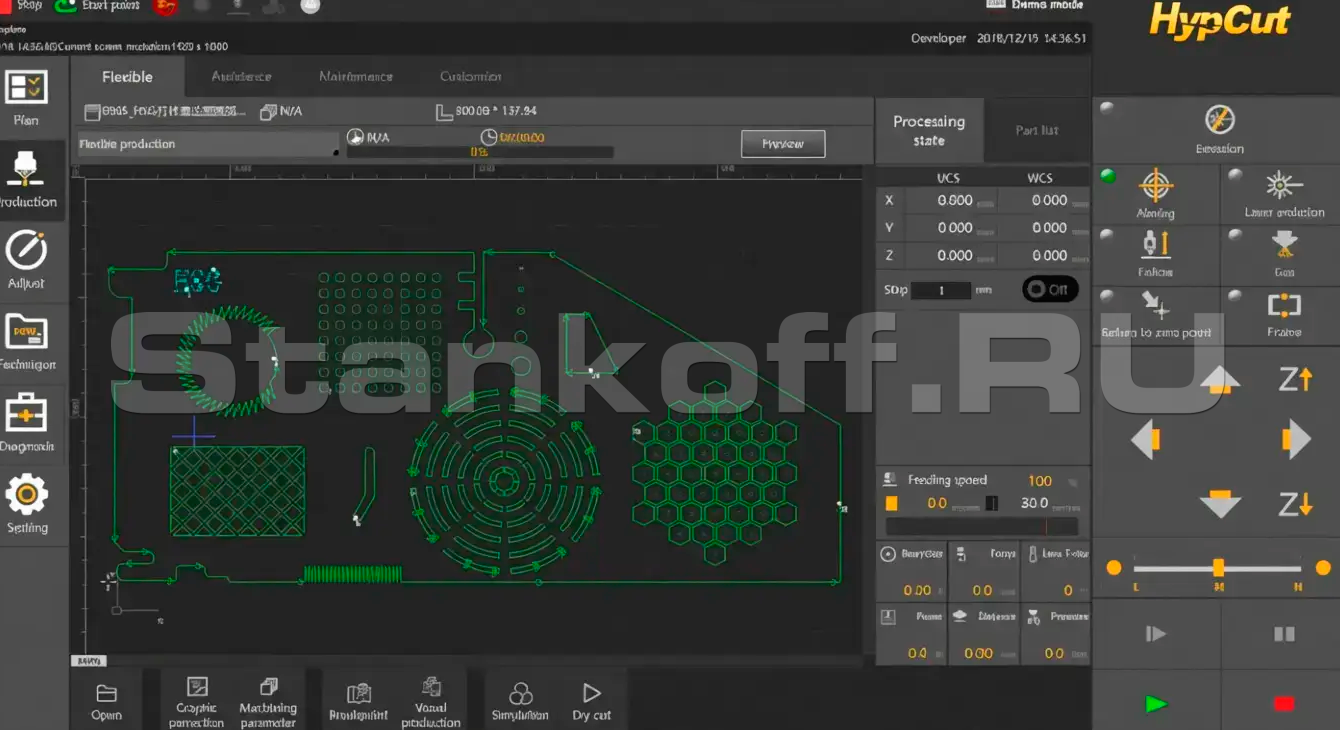

Cтабильная и надежная система, простая в настройке и управлении,обладающая высокой производительностью и множеством функций. Несколько решений для прокалывания металлических листов различной толщины, удаление шлаков при прокалывании, подавление вибрации, контроль газа с замкнутым контуром, технология "раздельного слоя" для резки больших, средних и малых контуров. Возможно повторное использование материалов с высокой эффективностью. Поиск края при высокой скорости до 5 м/сек.
Поддержка DXF и G-кода, LXDS и NRP, сгенерированных CypNest. Возможность доступа с помощью Laser Cloud и MES для сбора данных о состоянии машины и информирования о необходимости технического обслуживания. Вспомогательные функции: быстрое отсечение остатков листа, автоматическая очистка сопла, автоматическая смазка, смена поддонов. Специально разработанная технология BC-Link для передачи сигналов дисплея, ввода-вывода и USB на большие расстояния. Блок регулировки высоты EtherCAT BCS100-E обеспечивает надежную работу при отслеживании и контроле расстояния до заготовки.

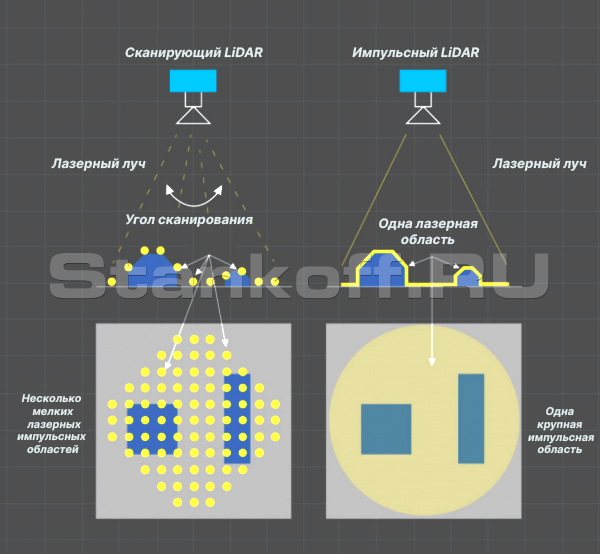

LiDAR
Позволяет отсканировать остатки металла после прошлой резки, перевести в векторную графику и разложить на них мелкие изделия для повторной резки. Функция позволяет сократить издержки предприятия за счёт более полного использования металла.
| Лазерный источник | |
| Мощность лазера, Вт | 30000 |
| Источник излучения | Raycus |
| Обрабатываемые материалы | |
| Ширина листа (X), мм | 3000 |
| Длина листа (Y), мм | 8000 |
| Максимальная нагрузка на стол, кг | 18840 |
| Ход по оси Х, мм | 3000 |
| Ход по оси Y, мм | 8000 |
| Ход по оси Z, мм | 160 |
| Исполнение | |
| Внешнее исполнение | Открытое |
| Тип станины | Сварная станина из листов и труб |
| Зональное дымоудаление | Есть |
| Отдельный шкаф управления | Есть |
| Скоростные характеристики | |
| Максимальная скорость хода, м/мин | 60 |
| Ускорение, G | 0,5 |
| Мощность сервоприводов по оси X, Вт | 1800 |
| Мощность сервоприводов по оси Yх2, Вт | 4400 |
| Мощность сервоприводов по оси Z, Вт | 750 |
| Точность позиционирования (X, Y, ), мм | ±0.1/10000 |
| Точность повторного позиционирования (X,Y,), мм | ±0,05 |
| Программно-аппаратные характеристики | |
| Программное обеспечение | Hypcut (FSCUT 8000) |
| Электропитание | |
| Напряжение, В | 380 |
| Частота напряжения, Гц | 50 |
| Габаритные параметры | |
| Длина станка, мм | 11181 |
| Ширина станка, мм | 4746 |
| Высота станка, мм | 2050 |
| Вес нетто, кг | 10655 |
