Оптоволоконный лазерный станок по металлу SENFENG SF3015N/6000 Raycus

Name: Оптоволоконный лазерный станок по металлу SENFENG SF3015N/6000 Raycus
Brand: SENFENG
Price: 3104920 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы (2)

SENFENG (Китай)

Краткие характеристики

Артикул: SF3015N/6000
Мощность лазера, Вт: 6000
Источник излучения: Raycus
Ширина листа (X), мм: 1500
Длина листа (Y), мм: 3000
Максимальная нагрузка на стол, кг: 1100

Все характеристики

Модели серии

Все товары

SF3015N/3000

SF6015N/6000

3 104 920 ₽

обновлено 19 мая

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Альберт Зарипов

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Производство мебели Производство дверей Производство металлоконструкций Производство торгового оборудования Универсальное применение

Уровень оборудования Профессиональный

Уровень автоматизации Полуавтоматический

Класс точности обработки Высокая точность

Этот станок – ваш выбор, если работаете с:

Чёрная сталь

6-12 мм

Нержавеющая сталь

4-10 мм

Алюминий

2 мм

Оцинкованная сталь

(в ограниченных объёмах)

Размер листа

1500x3000 мм

Когда стоит рассмотреть другие модели

Если работаете преимущественно с меньшими толщинами – имеет смысл рассмотреть станок с источником 3 кВт. Для ускорения работы – добавить автоматическую погрузку.
Если нужна высокая скорость на больших толщинах – обратите внимание на модели с источником 12 кВт

Что получает производство

Быструю пусконаладку и обучение операторов.

Стабильное качество резки при серийной работе.

Минимизацию рисков простоев и аварий.

Низкую зависимость качества от квалификации оператора.

Доступность расходников и запасных частей.

Понятную эксплуатацию и сервисную поддержку.

Где станок наиболее эффективен

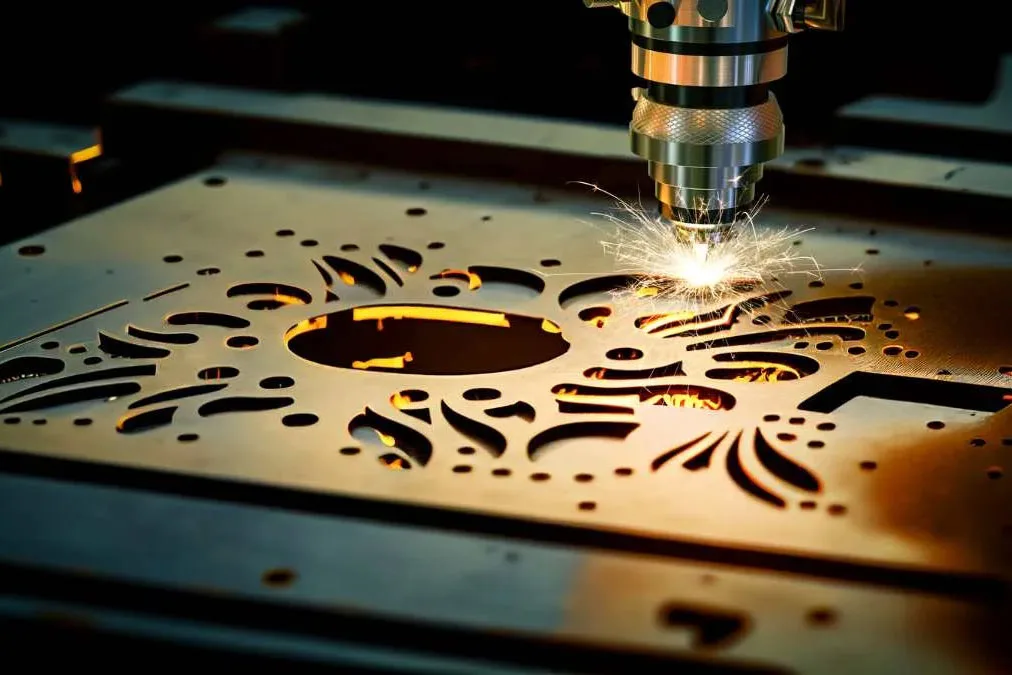

Лазерная резка «на сторону»

Мощные сервоприводы и источник 6 кВт позволяют резать большой ассортимент толщин на высоких скоростях – расширяет круг заказчиков и закрывает разные ТЗ одним станком.

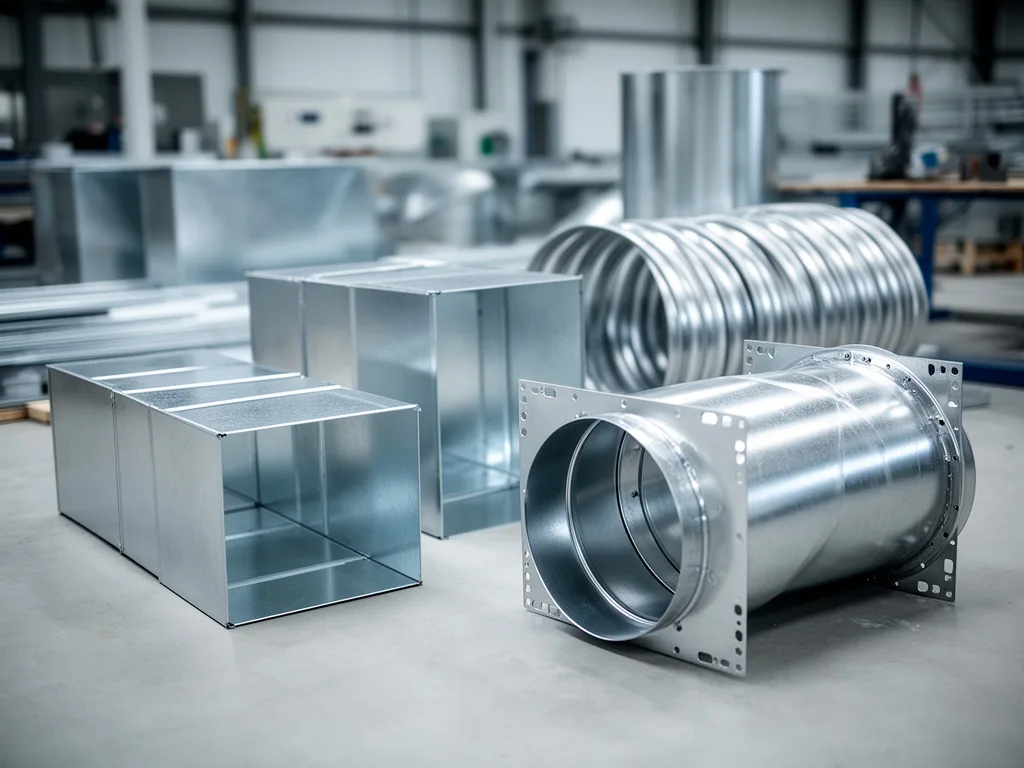

Вентиляция и воздуховоды

Высокая скорость обработки тонколистового металла за счёт функций FlyCut и оптимизации траекторий. Зональное дымоудаление облегчает работу с оцинковкой.

Шкафы, корпуса, электрощитовое производство

Стабильная геометрия деталей и повторяемость размеров при серийной резке – сборка идёт без подгонки.

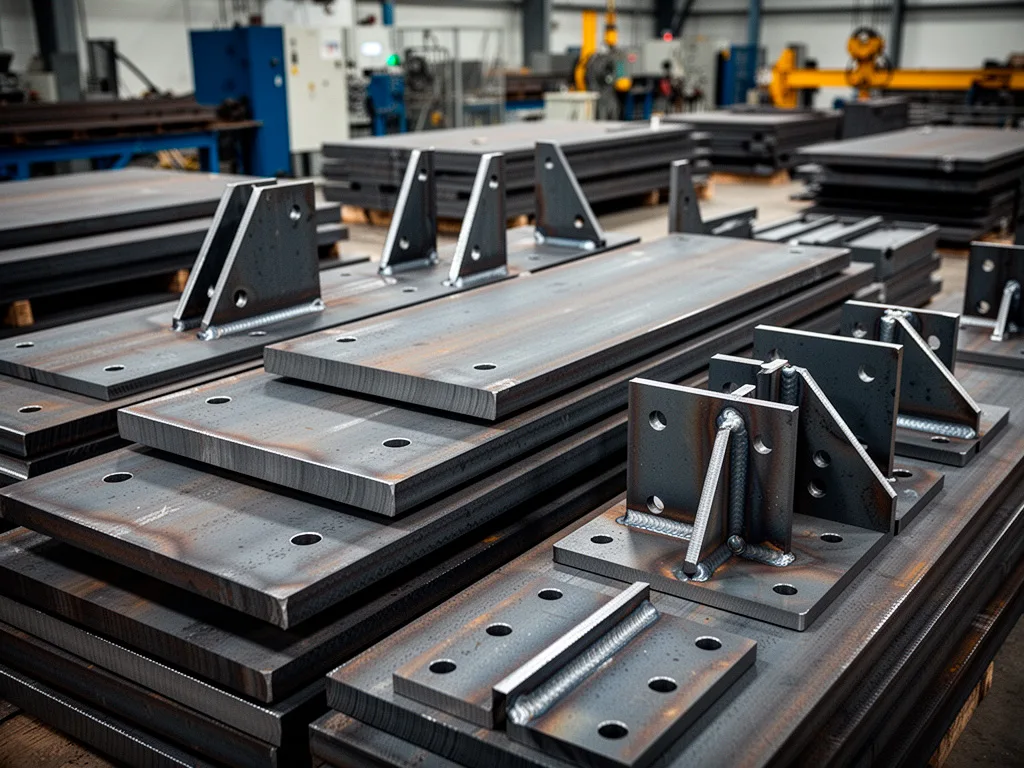

Металлоконструкции

Уверенная работа с чёрной сталью толщиной до 20 мм и стабильная резка при длительной загрузке.

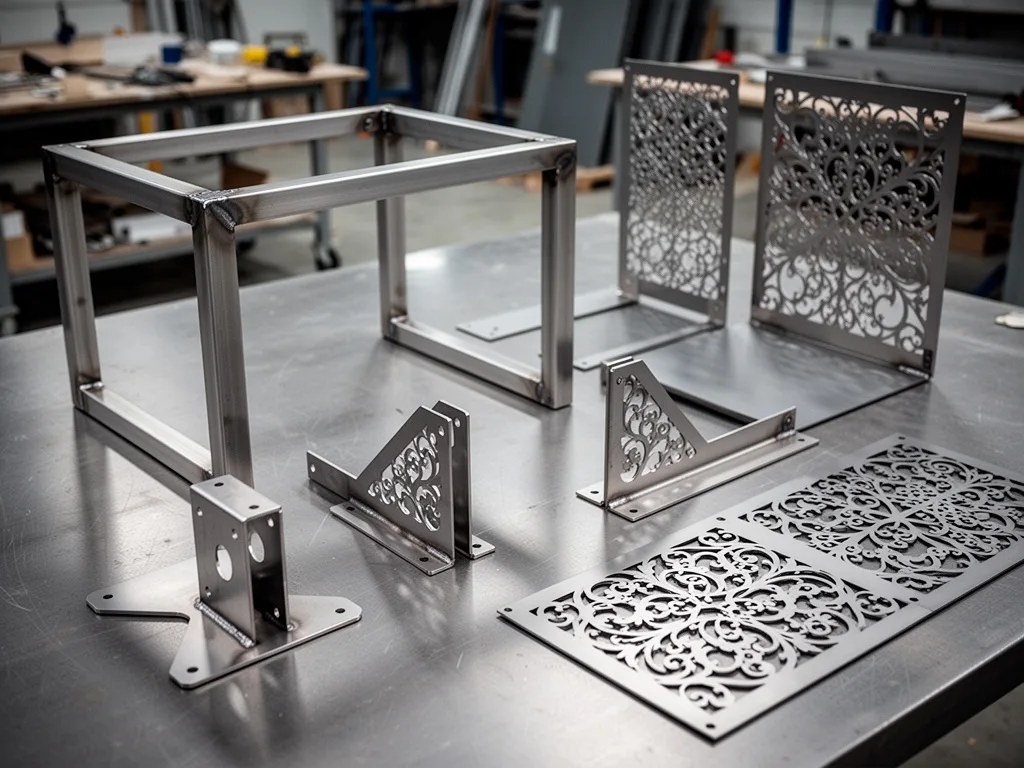

Металлическая мебель

Аккуратная кромка и снижение количества брака на декоративных элементах – меньше зачистки перед покраской.

Какие производственные проблемы решает станок

Проблема

Резка, сверловка, постобработка на разных станках при отсутствии лазерного листореза.

Решение

Всё на одном станке за одну задачу.

Проблема

Высокое количество брака изделий из-за нестабильного давления газа или грязного защитного стекла.

Решение

Оператор узнаёт о проблеме до брака, а не после. Режущая голова BOCI контролирует прозрачность стекла и температуру внутри головы – подсвечивает проблемы до того, как испортится металл.

Проблема

Из-за выгорания защитных кожухов – повышенный износ направляющих и механики.

Решение

Дополнительная металлическая защита кожуха и автоматическая система смазки защищают механизмы от металлической пыли. Ресурс направляющих и приводов выше, межсервисные интервалы – длиннее.

Проблема

Брак на тонком изогнутом металле.

Решение

Ёмкостный датчик позволяет отслеживать геометрию листа и поддерживать заданную высоту на протяжении всего раскроя. Даже неровный или изогнутый лист режется чисто, без потери качества кромки.

Проблема

Простои оборудования.

Решение

Удаленная диагностика и использование распространенных известных комплектующих упрощают обслуживание и ремонт.

Проблема

Потери времени на холостых перемещениях.

Решение

ПО CypCut оптимизирует траектории движения и ускоряет раскрой листа.

За счёт чего достигается результат

Комбинированная усиленная станина

Снижает вибрации и помогает сохранять стабильную геометрию резки при длительной работе – ресурс конструкции от 5 лет без потери точности.

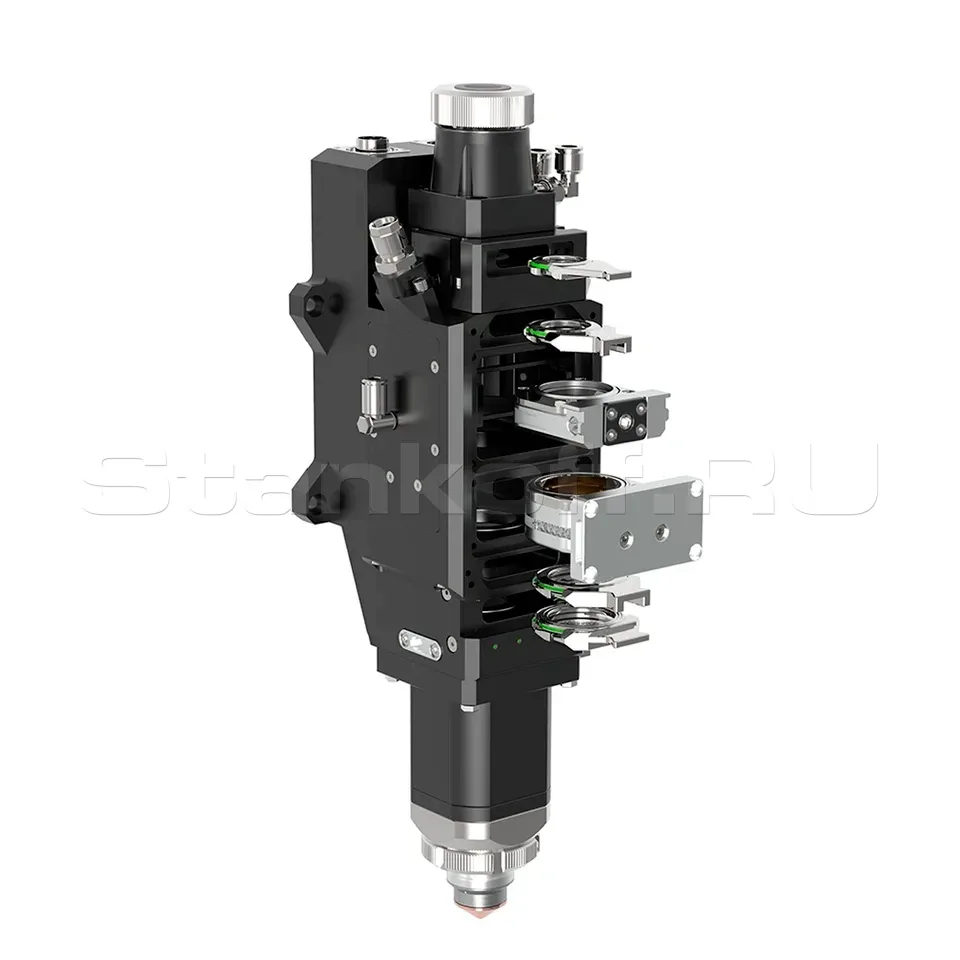

Режущая голова BOCI

Сокращает время обслуживания и снижает влияние человеческого фактора.

Источник Raycus 6000W

Промышленный источник с высокой энергоэффективностью и доступным в РФ техническим обслуживанием.

ЧПУ FsCut

Самое распространённое ЧПУ в РФ – огромная информационная база для операторов, легко найти специалистов, доступность решений и обновлений.

Итог

SF-3015N/6000 Raycus — производственный инструмент для предприятий, которым важна стабильная работа, прогнозируемое качество резки, минимизация простоев и понятная эксплуатация. Подходит для серийной резки чёрной и нержавеющей стали, алюминия, оцинковки — для производств вентиляции, металлоконструкций, корпусов, мебели, рекламных конструкций. А если ваши задачи выходят за рамки описанного выше — расскажите о них, подскажем, какая модель из линейки подойдёт лучше.

Конструктив

Оптоволоконный лазерный станок SENFENG SF3015N/6000 для резки листового металла открытого типа с рабочим полем 3000×1500 мм и мощностью источника 6 кВт. Оборудование предназначено для высокоскоростной обработки углеродистой стали, нержавеющей стали, латуни и алюминиевых сплавов. Конструкция станка сочетает небольшую массу подвижных узлов и высокие динамические характеристики, что позволяет обеспечивать быструю и стабильную резку. Балка из алюминиевого сплава снижает инерционную нагрузку и способствует высокой скорости перемещений, а станина, выполненная из сварных трубчатых элементов, отличается высокой прочностью, жёсткостью и устойчивостью к деформациям.

Станок оснащён лазерной головой с системой автоматической фокусировки, которая позволяет изменять фокусное расстояние непосредственно в процессе резки и задавать разные значения для отдельных этапов обработки, например для пробивки и основной резки. Оператор задаёт параметры фокуса для каждого этапа, после чего система автоматически регулирует его в ходе работы. В отличие от ручной фокусировки, где фокус устанавливается один раз перед началом и не изменяется, автофокус обеспечивает более гибкую настройку и стабильное качество реза.Это повышает точность резки, ускоряет переналадку и улучшает общую производительность оборудования. Senfeng SF3015N сочетает простоту эксплуатации, высокую скорость работы и надёжную конструкцию, что делает его эффективным решением для производственной резки металла.

Комплектующие

Лазерная голова с автофокусом	BOCI BLT 421 (Китай)
Сервопривод	Schneider (Франция)
Редуктор	Shimpo (Япония)
Источник излучения	Raycus (Китай)
Система ЧПУ и софт	FSCUT-4000E(Китай)
Водяное охлаждение - чиллер	Hanli (Китай)
Пневматические компоненты	Schneider (Франция)
Электрические компоненты	Schneider (Франция)

Конструктивные особенности

Сварная станина из труб

Усиленная станина рассчитана на высокоскоростную работу, проходит отжиг, вибрационную обработку для снятия остаточных напряжений и механическую обработку. Конструкция снижает термические деформации, повышает жёсткость и обеспечивает стабильную точность резки.

Алюминиевый портал

Портал из высокопрочного алюминиевого сплава сочетает малую массу и высокую жёсткость конструкции. Такое исполнение обеспечивает отличные динамические характеристики и позволяет стабильно работать при высоких нагрузках и ускорениях.

Лазерная голова с автофокусом BOCI BLT 421

Станок оснащён лазерной головой с автофокусом, которая автоматически настраивает положение фокуса под тип и толщину материала, повышая скорость и стабильность резки. Эффективная система охлаждения линз и сопла обеспечивает надёжную работу на высоких режимах, а четыре защитные линзы снижают загрязнение оптики и увеличивают срок службы головы. Герметичная конструкция и совместимость с интерфейсами QBH, QD и G5 повышают надёжность и универсальность оборудования.

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Система управления CYPCUT (FSCUT-4000E)

Интеллектуальная шинная система управляет перемещениями станка, лазерным источником и режущими газами, обеспечивая стабильную, безопасную и эффективную работу. Встроенная база параметров резки и буферизация данных позволяют быстро подбирать оптимальные режимы для разных материалов и толщин. Система поддерживает файлы DXF, LXDS и NRP, корректировку параметров в реальном времени, многоступенчатый прожиг и функцию сокращения времени холостых перемещений (LeapFrog) для ускорения обработки.
Тип газа и его давление могут автоматически задаваться через программу ЧПУ, что исключает необходимость ручной настройки.

Дополнительные опции

Мы убрали из процесса всё, что напрягало.

Робот-погрузчик — не нужно звать второго человека и рисковать спиной.
Криобак — не нужно возиться с баллонами и газом.
Станок снятия грата — не нужно чистить детали вручную. Всё для того, чтобы лазерный станок работал максимально эффективно, а ваши трудовые будни стали проще.

Один оператор управляет всем, а на выходе — готовые детали без грата и со стабильным качеством.

Винтовой компрессор с ресивером и осушителем

Позволяет резать некоторые толщины металлов с использованием сжатого воздуха вместо дорого кислорода или азота.

Программное обеспечение CypNest

Программное обеспечение для автоматической раскладки изделий на листе и формирования задания на резку. Значительно более широкий функционал, чем у базового CypCut.

Факторы, влияющие на качество реза

Мощность лазера

Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.
Частота импульса

Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.
Тип газа, используемого при резке

Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.

Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).
Давление газа

Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.
Диаметр сопла

Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.
Расстояние от сопла до поверхности обрабатываемого материала

Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.

Характеристики

Лазерный источник
Мощность лазера, Вт	6000
Источник излучения	Raycus
Обрабатываемые материалы
Ширина листа (X), мм	1500
Длина листа (Y), мм	3000
Максимальная нагрузка на стол, кг	1100
Ход по оси Х, мм	1530
Ход по оси Y, мм	3050
Ход по оси Z, мм	80
Исполнение
Внешнее исполнение	Открытое
Стойка управления	Консольная
Зональное дымоудаление	Отсутствует
Скоростные характеристики
Максимальная скорость хода, м/мин	100
Ускорение, G	1
Мощность сервоприводов по оси X, Вт	750
Мощность сервоприводов по оси Yх2, Вт	850
Мощность сервоприводов по оси Z, Вт	400
Точность позиционирования (X, Y, ), мм	±0,05
Точность повторного позиционирования (X,Y,), мм	±0,02
Программно-аппаратные характеристики
Программное обеспечение	Cypcut (FSCUT 4000)
Электропитание
Частота напряжения, Гц	50
Мощность вытяжного вентилятора, кВт	1,5
Габаритные параметры
Габариты, мм	4360 × 2760 × 1800
Вес нетто, кг	1920

Доп. оборудование

Винтовой компрессор на ременном приводе Remeza ВК20Т-16-500Д2 679 962 ₽

Программа для лазерной резки металла CypNest

Станок для снятия заусенцев и грата STD-1000BB 2 108 279 ₽

Вертикальный криогенный газификатор среднего давления DPL450–195(196)–2.3 159 000 ₽

2-х осевой погрузчик с вакуумным захватом CY-LZ-300 958 309 ₽

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Можно ли использовать аргон для резки лазером?

Анатолий Новичок 09 июня

Можно ли использовать аргон для резки лазером? У нас просто уже есть сварочные аппараты и есть для них аргон, не хочется заморачиваться с баллонами азота.

1 0

Алексей Эксперт Stankoff.RU 17 июня , 16:36

Использовать аргон для лазерной резки металла можно, но это неэффективно. Аргон создает очень узкий "пропил" и требует значительно большей мощности лазера, так как он плохо отводит тепло из зоны реза, что критически снижает скорость и качество резки по сравнению с азотом или воздухом. Для обычной резки нержавеющей стали настоятельно рекомендуем всё же использовать азот. А чтобы не заморачиваться с баллонами я советую обратить внимание на криоцилиндры. Заправок будет сильно меньше, газ чище, а давление постоянное на протяжении всего баллона.

1 |

Я могу добавить труборезную часть к этому станку, если потом захочется?

Иванов Кирилл Новичок 04 июня

0 0

Задать вопрос

Выполненные проекты и статьи о SF3015N/6000
