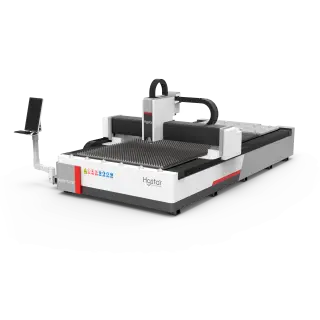

Оптоволоконный лазерный станок HGTECH SMART-3015E/3000 Raycus

Name: Оптоволоконный лазерный станок HGTECH SMART-3015E/3000 Raycus
Brand: HGTECH
Availability: PreOrder
Rating: 5 (1 reviews)

/ 7

Сравнить Вопросы (1)

HGTECH (Китай)

Краткие характеристики

Артикул SMART-3015E/3000 Raycus

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Обрабатываемые материалы
Ширина листа (X), мм	1500
Длина листа (Y), мм	3000
Толщина резки (нерж. сталь), мм	8
Толщина резки (углерод. сталь), мм	16
Максимальная нагрузка на стол, кг	1000
Ход по оси X, мм	1530
Ход по оси Y, мм	3050
Ход по оси Z, мм	120
Исполнение
Зональное дымоудаление	Есть
Скоростные характеристики
Скорость холостого хода, м/мин	100
Макс. скорость согласованного позиционирования, м/мин	120
Ускорение, G	1,2
Мощность сервоприводов по оси X, Вт	850
Мощность сервоприводов по оси Y×2, Вт	1300
Мощность сервоприводов по оси Z, Вт	400
Точность позиционирования (X, Y), мм	±0,05
Точность повторного позиционирования (X, Y), мм	±0,025
Программно-аппаратные характеристики
Система ЧПУ	CypCut (FSCUT 2000)
Диагональ монитора, дюйм	21,5
Электропитание
Напряжение, В	380
Частота напряжения, Гц	50
Мощность вытяжного вентилятора, кВт	5,5
Рабочие условия
Рабочая температура, °C	5–40
Рабочая влажность, %	<70
Габаритные параметры
Габаритные размеры станка, мм	4900 × 2350 × 1650
Вес нетто, кг	2200

Все характеристики

Модели серии

Все товары

SMART-3015E/6000 Raycus

SMART-6015E/3000 Raycus

SMART-6015E/6000 Raycus

SMART-6020E/6000 Raycus

SMART-3015E/12000 Raycus

SMART-6015E/12000 Raycus

SMART-6020E/12000 Raycus

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Юрий Алёшин

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Производство мебели Производство дверей Универсальное применение

Уровень оборудования Профессиональный

Уровень автоматизации Полуавтоматический

Класс точности обработки Повышенная точность

Оптимальный выбор

углеродистая сталь

до 16 мм

нержавеющая сталь

до 8 мм

листовой металл

1500×3000 мм

Когда стоит рассмотреть другие модели

При необходимости точной и безконусной обработки листового материала более 16 мм углеродистой стали потребуется станок повышенной мощности (6 квт и более).
Если работа требует полной автоматизации без участия оператора в подготовке – потребуется система автоматической загрузки и выгрузки.

Что получает производство

Обработка листового металла толщиной до 16 мм и размером до 1,5*3м.

Стабильное качество реза за счёт мониторинга параметров процесса.

Минимизация влияния человеческого фактора.

Круглосуточная работа без потери точности при колебаниях температуры в цехе.

Где наиболее эффективен

Производство дверей

Станок режет элементы дверных полотен из стали толщиной до 16 мм с точностью ±0,05 мм, обеспечивая готовые детали для последующей сборки.

Производство мебели

Позволяет вырезать металлические каркасы и декоративные элементы мебели из стального листа размером 1500×3000 мм в крупных и мелких сериях.

Серийное производство

Полуавтоматический режим с ЧПУ сокращает время подготовки между заказами и минимизирует ошибки оператора при повторяющихся операциях.

Какие проблемы решает

Проблема

Задымление помещения и повышенный износ оптики.

Решение

Зональная система вытяжки с мощным вентилятором 5,5 кВт эффективно удаляет дым и продукты резки непосредственно из рабочей зоны, сохраняя чистоту оптики, стабильность работы станка и высокое качество готовых деталей.

Проблема

Высокие требования к квалификации оператора.

Решение

Интуитивно понятная и самая распространённая в РФ система ЧПУ упрощает настройку и управление станком, снижая требования к квалификации оператора.

Проблема

Порча металла из-за неверного давления.

Решение

Регулировка давления кислорода через ЧПУ обеспечивает точную настройку, сохранение параметров и исключает ошибки ручной регулировки.

За счёт чего достигается результат

Быстрые и плавные перемещения портала

Мощные серводрайверы INOVANCE/DELTA обеспечивают повышенный запас по крутящему моменту, более интенсивный разгон и торможение портала, стабильное движение при динамических нагрузках.

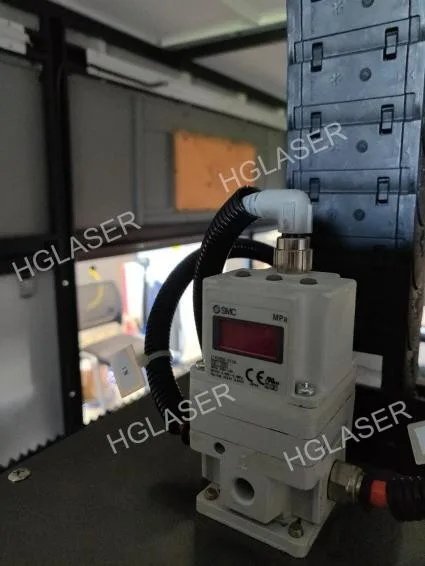

Стабильность режима резки

Пропорциональный клапан SMC под управлением программного обеспечения автоматически корректирует давление кислорода в зависимости от параметров материала, исключая отклонения в качестве реза.

Независимый контроль давления в магистралях

Контроль давления воздуха, кислорода и азота автоматически останавливает резку при сбое подачи, защищая режущую голову и заготовку.

Защита электрокомпонентов

Интегрированный электрошкаф с промышленным кондиционером защищает электронику от пыли и поддерживает оптимальную рабочую температуру независимо от условий в цехе.

Расширенное ПО

CypCutE поддерживает автоматизацию подготовки раскроя, высокоскоростную резку и интеллектуальное управление технологическим процессом.

Если коротко

Лазерный станок предназначен для среднего производства и серийного выпуска деталей из листового металла. Оборудование обеспечивает высокоточную обработку тонкого и среднетолщинного листа со стабильным качеством реза при продолжительной работе.

Конструктив

Усиленная станина

Cварная станина из высокопрочной стали устойчива к вибрациям, ударам и температурным деформациям.
Изогнутая конструкция зубчатых ламелей повышает их долговечность и снижает вибрации при резке. Минимальный контакт с заготовкой — снижается риск отражения лазерного луча и появления подпалов на кромке.

Зональная система вытяжки

Рабочий стол разделён на изолированные зоны дымоудаления, оснащённые автоматически управляемыми заслонками. В процессе резки система синхронно с перемещением режущей головы открывает вытяжной канал в активной зоне обработки и закрывает неиспользуемые секции. Концентрация воздушного потока непосредственно в области реза повышает эффективность удаления дыма, пыли и продуктов горения при неизменной производительности вытяжного вентилятора мощность 5,5 кВт.

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

Алюминиевый портал

Портал изготовлен из авиационного алюминиевого сплава методом экструзионного прессования с усилием 4300 тонн. После искусственного старения материал достигает прочностных характеристик сплава 6061-Т6. Портал из высокопрочного алюминиевого сплава сочетает малую массу и высокую жёсткость конструкции. Такое исполнение обеспечивает отличные динамические характеристики и позволяет стабильно работать при высоких нагрузках и ускорениях.

Зубчатая шестерня-рейка и направляющие

• Шестерня T-WIN, 5-й класс точности;
• Зубчатая рейка T-WIN, 6-й класс точности;
• Линейные направляющие PEK, Италия, класс точности P/H, при монтаже выверяются лазерным коллиматором, что обеспечивает точность позиционирования до 0,05 мм.

Лазерная голова с автофокусом BOCI BLT 310

Станок оснащён лазерной головой с автофокусом, которая автоматически настраивает положение фокуса под тип и толщину материала, повышая скорость и стабильность резки. Эффективная система охлаждения линз и сопла обеспечивает надёжную работу на высоких режимах, а четыре защитные линзы снижают загрязнение оптики и увеличивают срок службы головы. Герметичная конструкция и совместимость с интерфейсами QBH, QD и G5 повышают надёжность и универсальность оборудования.

Лазерный источник Raycus

Совместная разработка HGTECH и Raycus обеспечивает высокую производительность и стабильную резку. Одномодульный волоконный лазерный источник третьего поколения с высокой эффективностью электрооптического преобразования и стабильными оптическими характеристиками. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводрайверы INOVANCE / DELTA

Серводрайверы обеспечивают точное управление серводвигателями, быстрый отклик и стабильное перемещение портала при высоких скоростях и динамических нагрузках.

Водяной чиллер

Автоматический чиллер 3000 Вт для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Система управления CYPCUT (FSCUT 2000)

• Интуитивно понятное управление без ручного написания управляющих программ;
• Непрерывная резка на лету;
• Непрерывный прожиг на лету;
• Встроенная база технологических параметров лазерной резки HGTECH;
• Возврат к непрорезанному или дефектному участку для повторной резки;
• Контроль высоты режущей головы.

Интегрированный электрошкаф

Электрошкаф защищает электрические и электронные компоненты от пыли и загрязнений. Встроенный промышленный кондиционер поддерживает заданную рабочую температуру внутри шкафа независимо от температуры окружающего воздуха в производственном помещении. Это предотвращает перегрев или переохлаждение электроники и обеспечивает стабильную работу системы управления как при высокой, так и при низкой температуре в цехе.

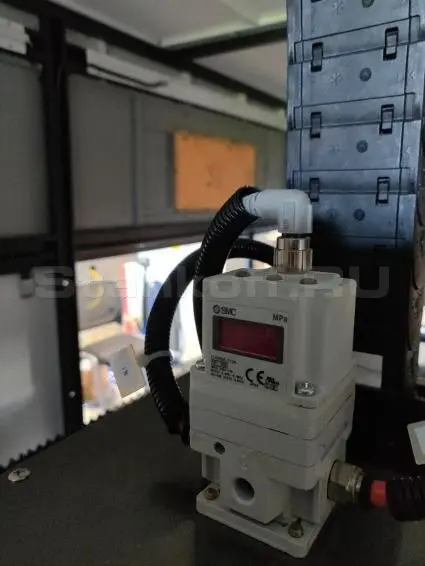

Пропорциональный клапан SMC

Станок оснащен высокоточным пропорциональным клапаном SMC для автоматического регулирования давления кислорода. Управление осуществляется программным обеспечением станка в соответствии с заданными параметрами технологического процесса, обеспечивая точную и стабильную подачу режущего газа.

Датчики низкого давления на 3 магистрали

Датчики обеспечивают независимый контроль давления в магистралях сжатого воздуха, кислорода и азота. При прекращении подачи газа, снижении давления в баллоне или неисправности компрессора система формирует аварийный сигнал и автоматически приостанавливает обработку. Это предотвращает повреждение режущей головы, ухудшение качества реза и порчу заготовки.

Автоматическая система смазки

Подаёт масло к направляющим и подвижным узлам с заданным интервалом и давлением, снижая износ и поддерживая точность перемещений.

Контейнер для сбора отходов резки

Выкатной контейнер-тележка для сбора обрезков и других отходов лазерной резки.

Дополнительные опции

Мы убрали из процесса всё, что напрягало.

Робот-погрузчик – не нужно звать второго человека и рисковать спиной.
Криобак – не нужно возиться с баллонами и газом.
Станок снятия грата – не нужно вручную чистить детали и закруглять кромку. Всё для того, чтобы лазерный станок работал максимально эффективно, а ваши трудовые будни стали проще.

Один оператор управляет всем, а на выходе – готовые детали без грата и со стабильным качеством.

О заводе HGTECH

Характеристики

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Обрабатываемые материалы
Ширина листа (X), мм	1500
Длина листа (Y), мм	3000
Толщина резки (нерж. сталь), мм	8
Толщина резки (углерод. сталь), мм	16
Максимальная нагрузка на стол, кг	1000
Ход по оси X, мм	1530
Ход по оси Y, мм	3050
Ход по оси Z, мм	120
Исполнение
Зональное дымоудаление	Есть
Скоростные характеристики
Скорость холостого хода, м/мин	100
Макс. скорость согласованного позиционирования, м/мин	120
Ускорение, G	1,2
Мощность сервоприводов по оси X, Вт	850
Мощность сервоприводов по оси Y×2, Вт	1300
Мощность сервоприводов по оси Z, Вт	400
Точность позиционирования (X, Y), мм	±0,05
Точность повторного позиционирования (X, Y), мм	±0,025
Программно-аппаратные характеристики
Система ЧПУ	CypCut (FSCUT 2000)
Диагональ монитора, дюйм	21,5
Электропитание
Напряжение, В	380
Частота напряжения, Гц	50
Мощность вытяжного вентилятора, кВт	5,5
Рабочие условия
Рабочая температура, °C	5–40
Рабочая влажность, %	<70
Габаритные параметры
Габаритные размеры станка, мм	4900 × 2350 × 1650
Вес нетто, кг	2200

Комплектация

Режущая голова с автофокусом BOCI BLT310 (Китай)
Зубчатая передача «шестерня-рейка» T-WIN (Тайвань)
Линейные направляющие PEK (Италия)
Сервопривод и драйвер INOVANCE / DELTA (Китай)
Редуктор Motoreducer (Франция)
Источник излучения Raycus (Китай)
Система ЧПУ и софт CypСut - FSCUT 2000 (Китай)
Вытяжной вентилятор 5,5 кВт HGTECH (Китай)
Водяное охлаждение - чиллер S&A (Китай)
Пропорциональный клапан SMC (Япония)
Стабилизатор напряжения
Автоматическая система смазки
Зональная система вытяжки

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Компрессор для резки сжатым воздухом

Нестеров Виктор Новичок 14 октября

Подойдет ли мой поршневой компрессор для резки на лазерном станке сжатым воздухом?

0 0

Альберт Эксперт Stankoff.RU Ведущий специалист по оптоволоконным лазерным станкам 16 октября , 11:20

Поршневой компрессор не подойдет, так как выдает слишком много масла, а это губительно для оптического тракта внутри режущей головы. Нужен винтовой компрессор с осушителем и фильтрами грубой и тонкой очистки. Давление воздуха должно быть 14-16 бар для станков до 6квт и 16-20 бар для станков 12+квт. Производительность от 1200л/мин.

0 |
