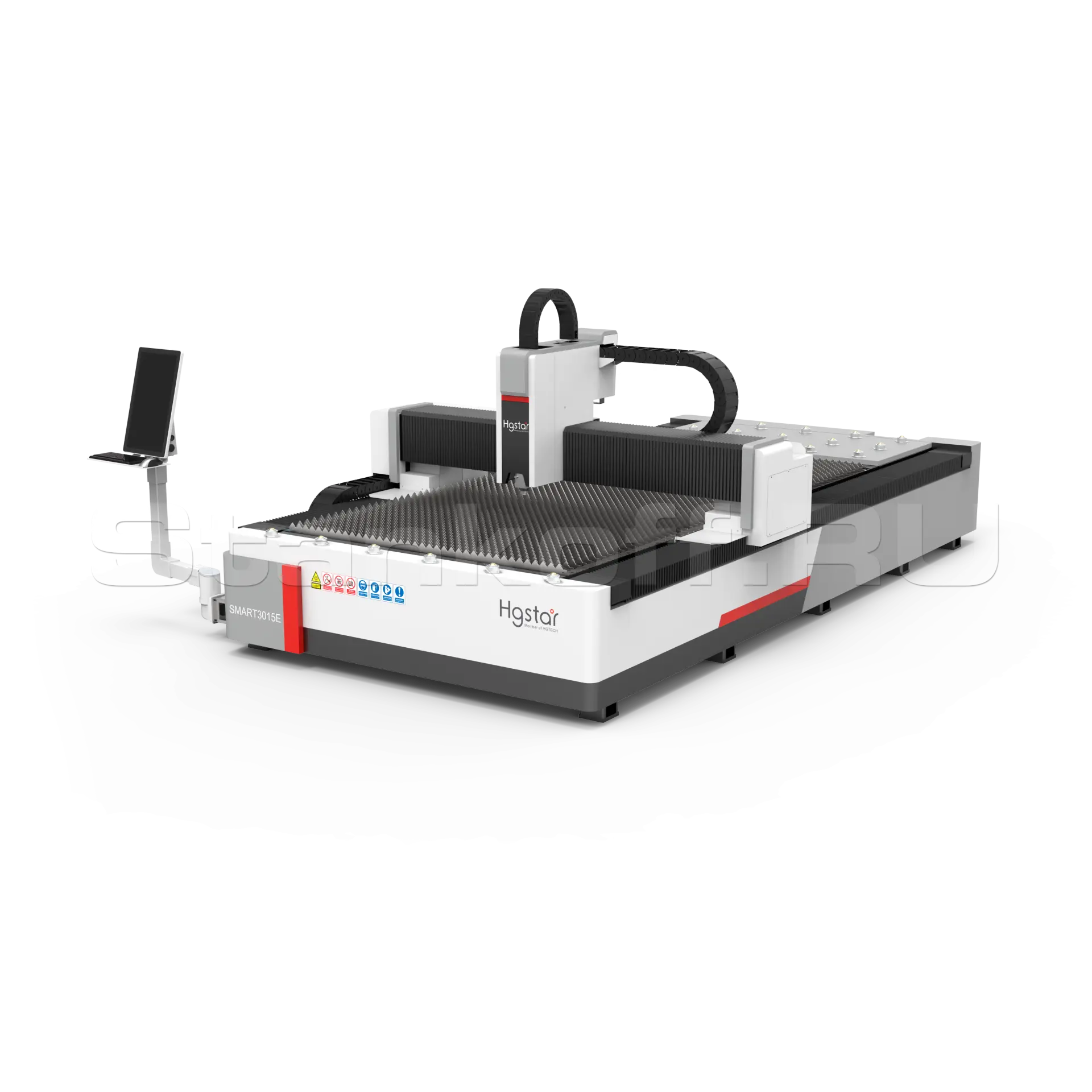

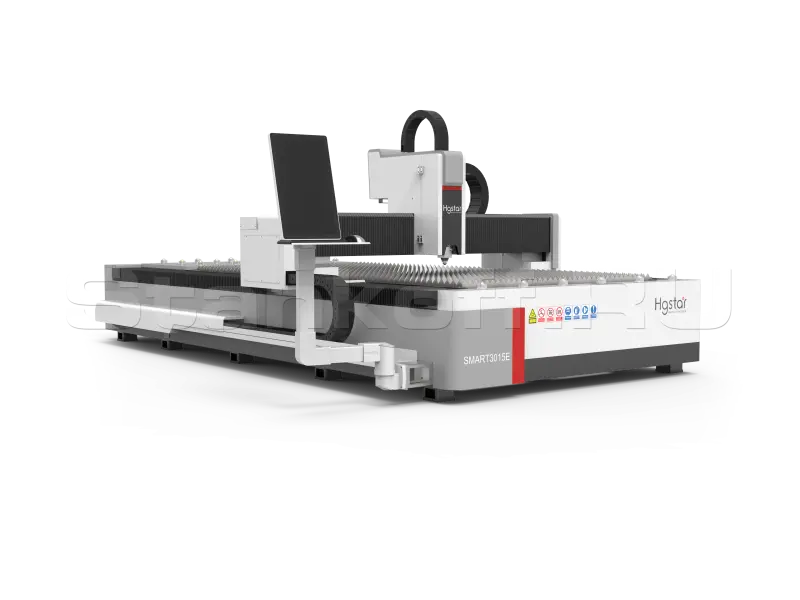

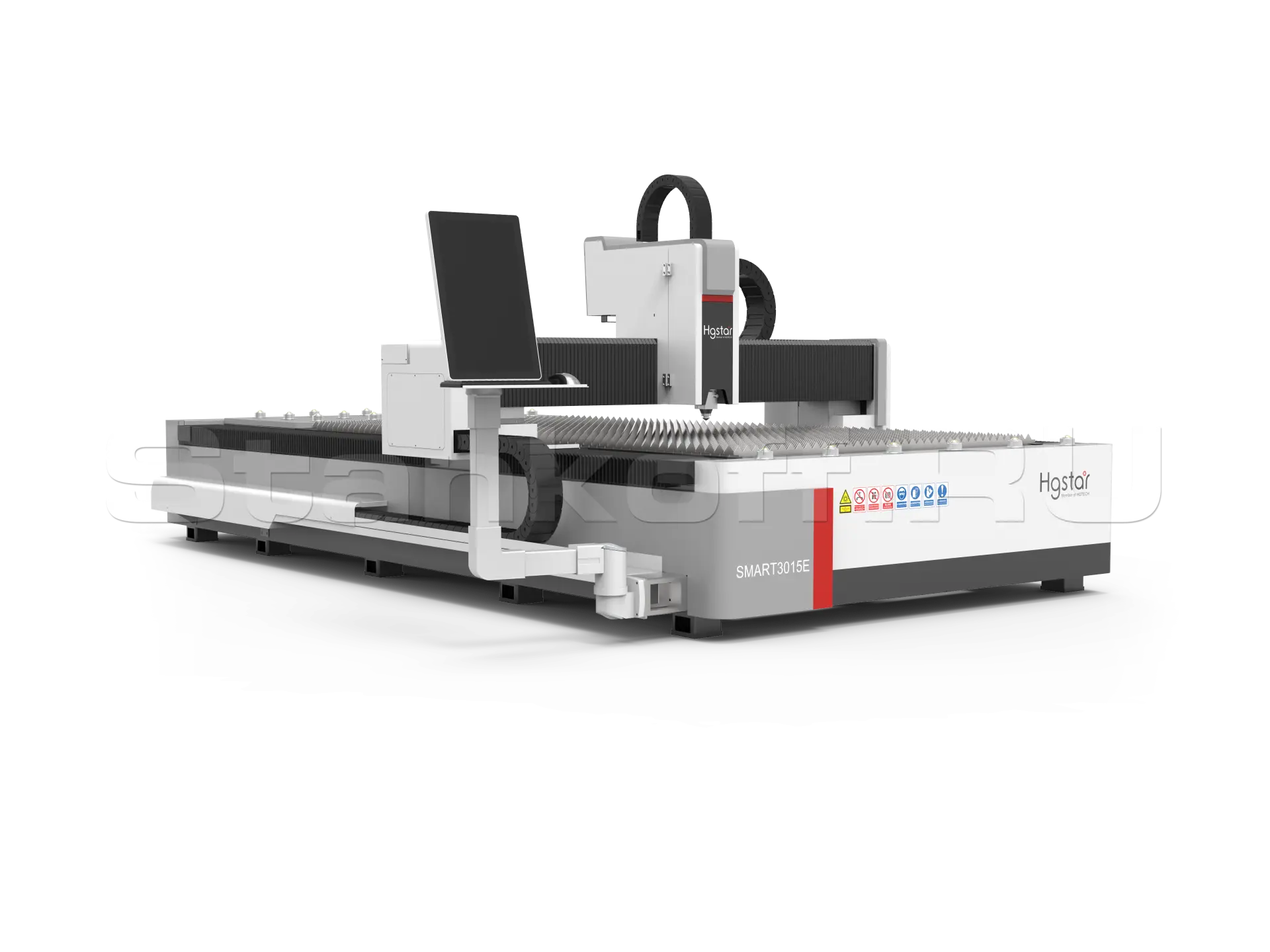

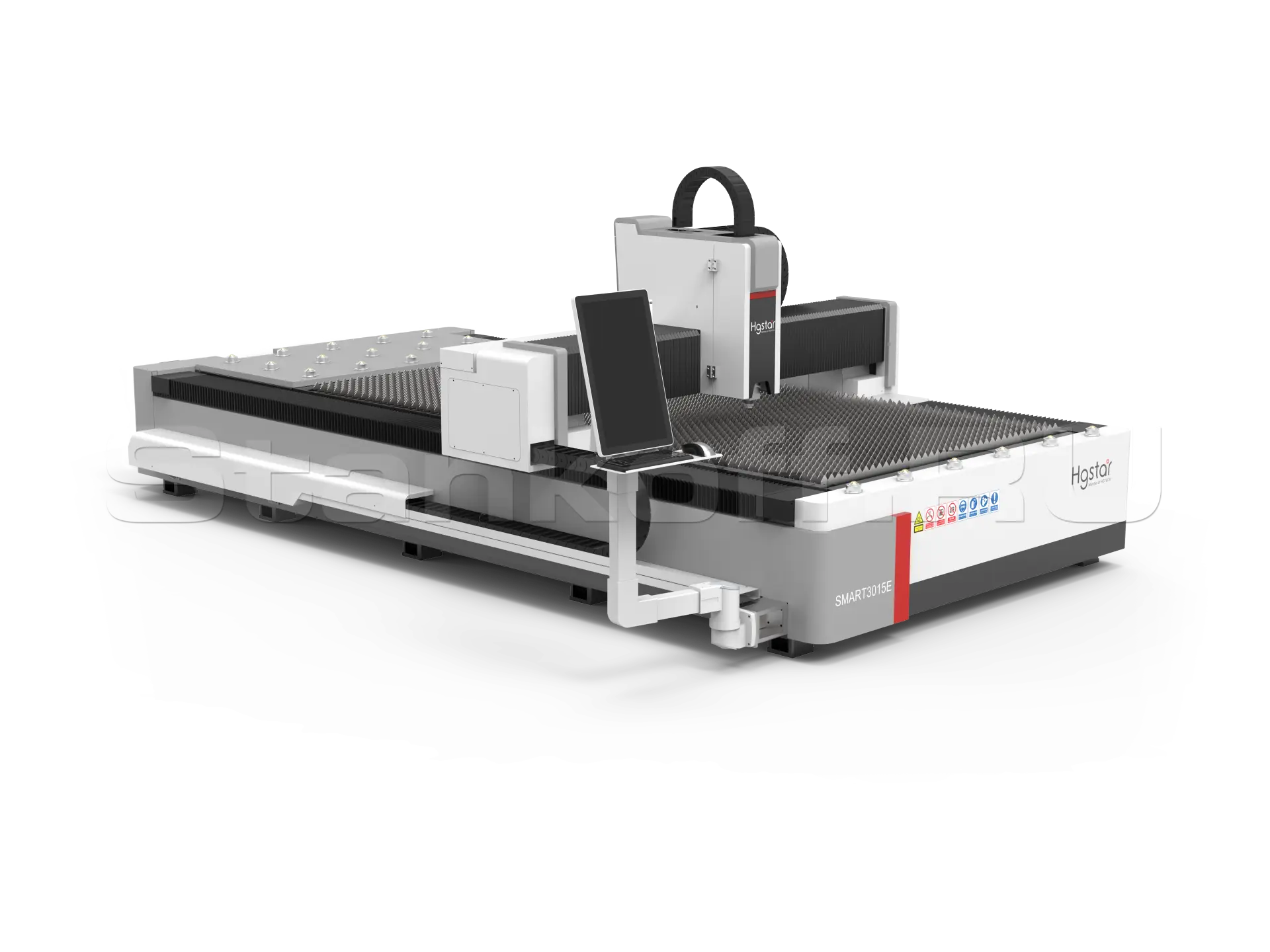

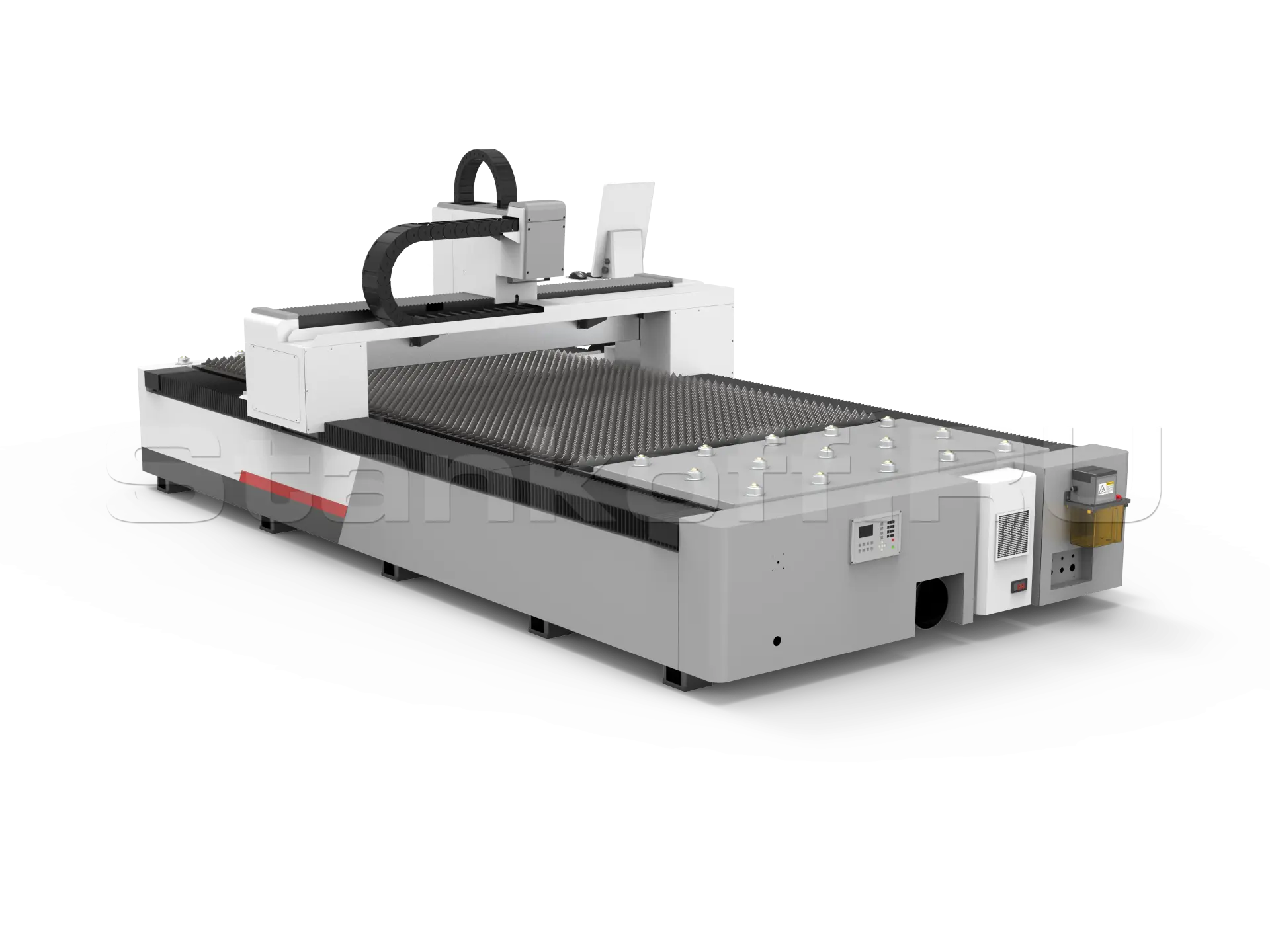

Оптоволоконный лазерный станок HGTECH SMART-3015E/12000 Raycus

Name: Оптоволоконный лазерный станок HGTECH SMART-3015E/12000 Raycus
Brand: HGTECH
Availability: PreOrder
Rating: 5 (1 reviews)

/ 7

Сравнить Вопросы

HGTECH (Китай)

Краткие характеристики

Артикул: SMART-3015E/12000 Raycus
Мощность лазера, Вт: 12000
Источник излучения: Raycus
Ширина листа (X), мм: 1500
Длина листа (Y), мм: 3000
Толщина резки (нерж. сталь), мм: 20

Все характеристики

Модели серии

Все товары

SMART-3015E/3000 Raycus

SMART-3015E/6000 Raycus

SMART-6015E/3000 Raycus

SMART-6015E/6000 Raycus

SMART-6020E/6000 Raycus

SMART-6015E/12000 Raycus

SMART-6020E/12000 Raycus

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Юрий Алёшин

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Металлообработка Производство металлоконструкций Машиностроение

Уровень оборудования Промышленный

Уровень автоматизации Полуавтоматический

Класс точности обработки Повышенная точность

Оптимальный выбор

Углеродистая сталь

до 50 мм

Нержавеющая сталь

до 20 мм

Листовой металл

1500×3000 мм

Когда стоит рассмотреть другие модели

При необходимости точной и безконусной обработки листового материала более 50 мм углеродистой стали потребуется станок повышенной мощности.
Если работа требует полной автоматизации без участия оператора в подготовке – потребуется система автоматической загрузки и выгрузки

Что получает производство

Обработка толстого листового металла толщиной до 50 мм и размером до 1,5*3м.

Стабильное качество реза за счёт мониторинга параметров процесса.

Минимизация влияния человеческого фактора.

Круглосуточная работа без потери точности при колебаниях температуры в цехе.

Где наиболее эффективен

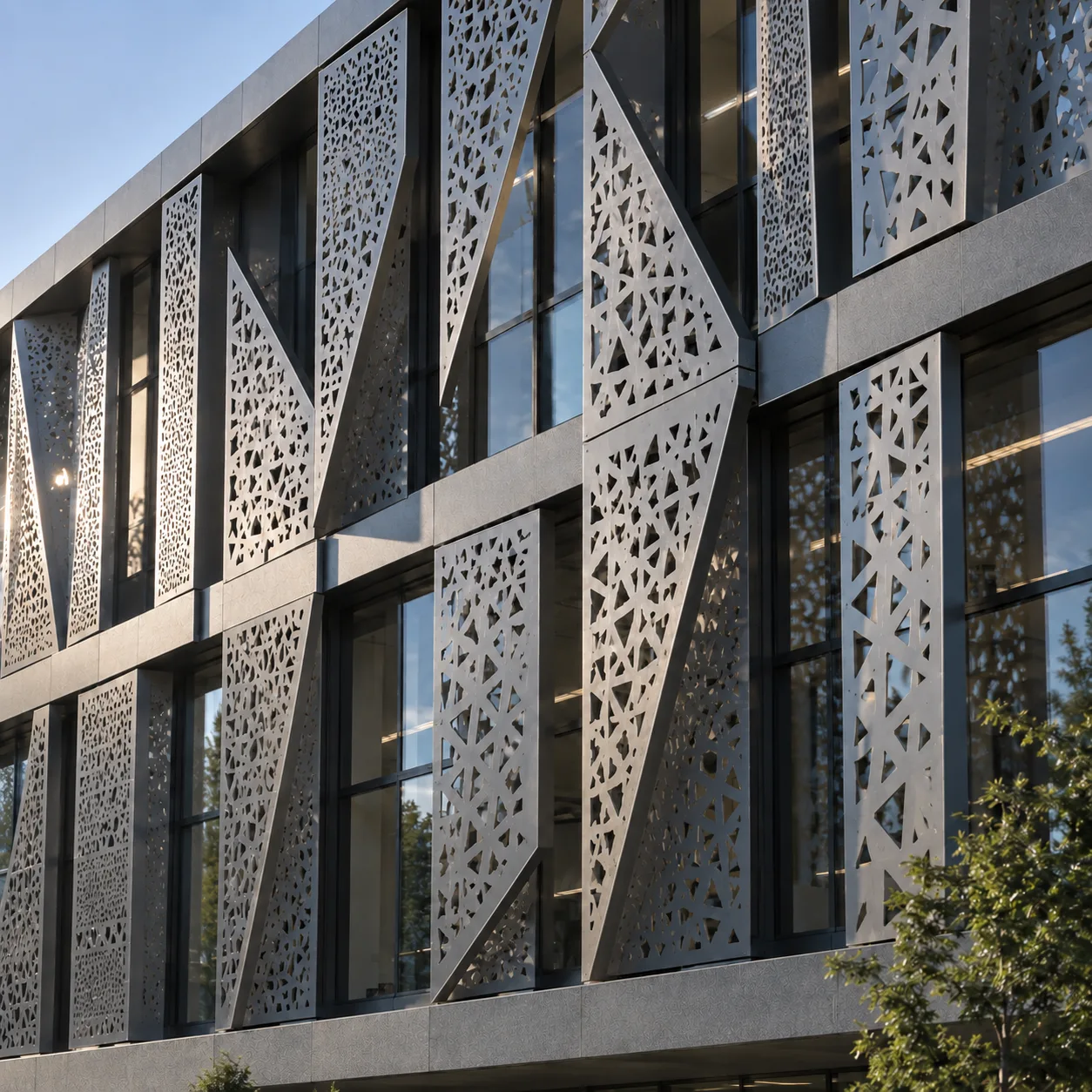

Производство металлоконструкций

Резка несущих элементов и сложных профилей из толстостенной стали с сохранением размеров по всей партии.

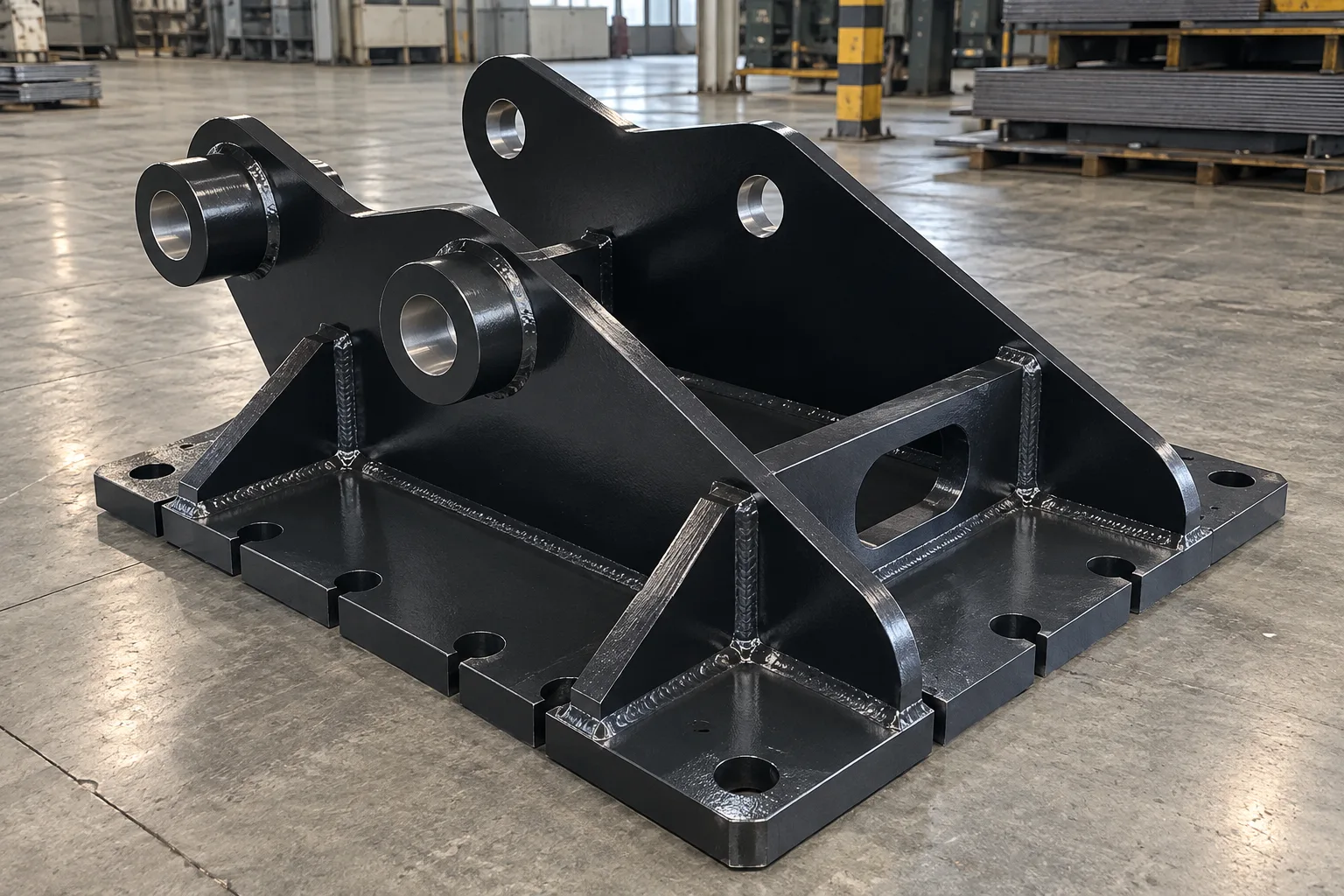

Машиностроение

Изготовление деталей из нержавеющей и углеродистой стали средних и крупных размеров для узлов и агрегатов.

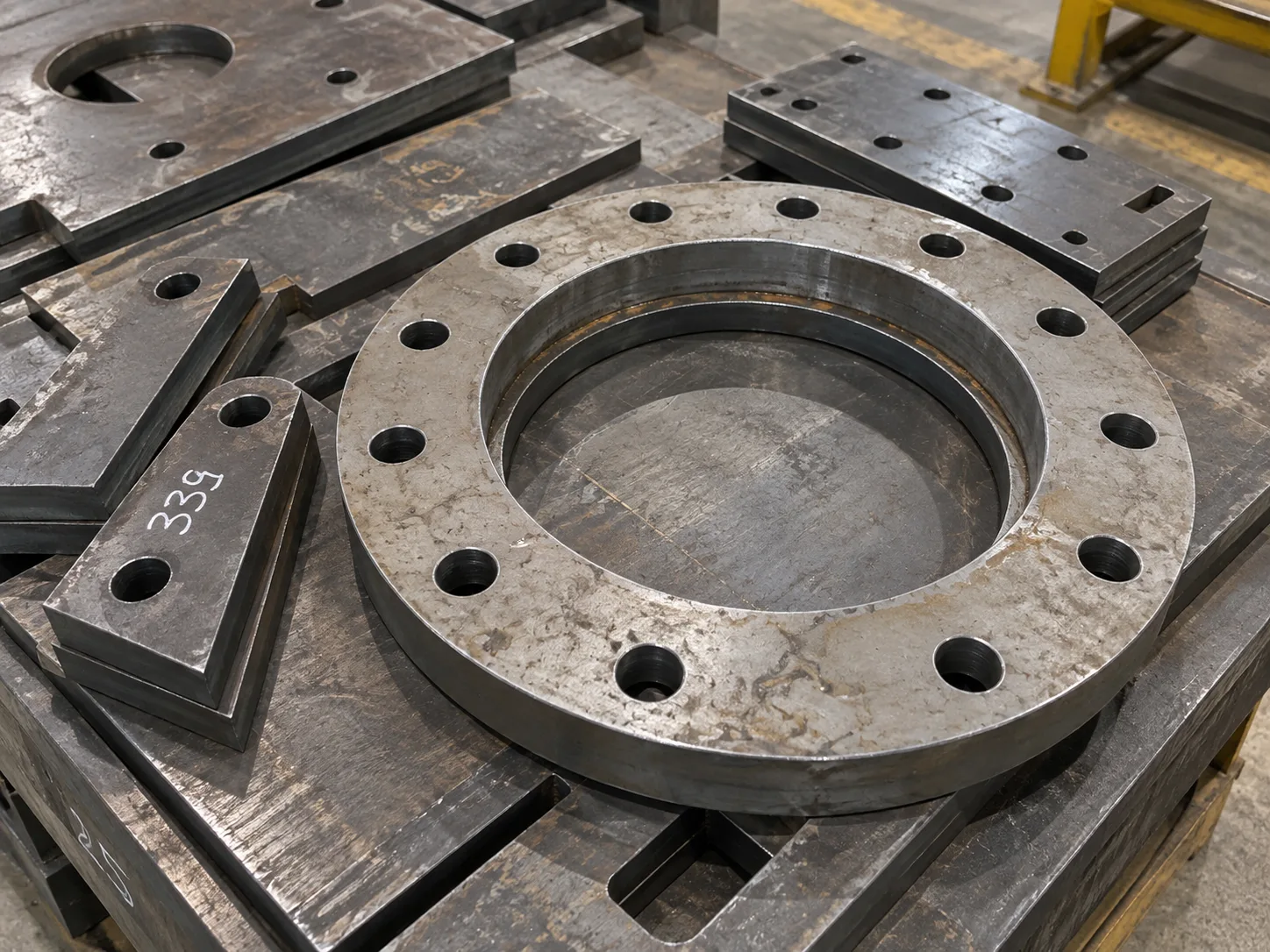

Серийное производство

Обработка крупных партий листов с повторяемостью без переналадок благодаря ЧПУ и системе управления.

Какие проблемы решает

Проблема

Недостаточная производительность.

Решение

Мощность лазера 12000 Вт обеспечивает резку толстостенного металла (углеродистая сталь до 50 мм) с возможностью работы в круглосуточном режиме.

Проблема

Избыточный ручной труд

Решение

Интуитивно понятная и самая распространённая в РФ система ЧПУ упрощает настройку и управление станком, снижая требования к квалификации оператора.

Проблема

Порча металла из-за неверного давления в азотной (воздушной) магистрали.

Решение

Регулировка давления кислорода и азота через ЧПУ обеспечивает точную настройку, сохранение параметров и исключает ошибки ручной регулировки.

Проблема

Задымление помещения и повышенный износ оптики.

Решение

Зональная система вытяжки с мощным вентилятором 5,5 кВт эффективно удаляет дым и продукты резки непосредственно из рабочей зоны, сохраняя чистоту оптики, стабильность работы станка и высокое качество готовых деталей.

За счёт чего достигается результат

Резка толстого металла без потери точности

Высокопроизводительный лазерный источник Raycus 12000 Вт.

Быстрые и плавные перемещения портала

Мощные серводрайверы INOVANCE/DELTA обеспечивают повышенный запас по крутящему моменту, более интенсивный разгон и торможение портала, стабильное движение при динамических нагрузках.

Наличие пропорционального клапана на кислородную и азотную линию

Обычно через ЧПУ регулируется только давление в кислородной магистрали, а азот регулируется редуктором у баллона. Здесь 2 пропорциональных клапана.

Независимый контроль давления в магистралях

Контроль давления воздуха, кислорода и азота автоматически останавливает резку при сбое подачи, защищая режущую голову и заготовку.

Защита электрокомпонентов

Интегрированный электрошкаф с промышленным кондиционером защищает электронику от пыли и поддерживает оптимальную рабочую температуру независимо от условий в цехе.

Расширенное ПО

CypCutE поддерживает автоматизацию подготовки раскроя, высокоскоростную резку и интеллектуальное управление технологическим процессом.

Если коротко

Мощный оптоволоконный лазер для серийной обработки толстого листового металла формата 1500x3000 мм. Оптимален для машиностроительных предприятий, которым важны высокая производительность, точность и компактное рабочее поле без переплаты за обработку крупноформатных листов.

Конструктив

Усиленная станина

Cварная станина из высокопрочной стали устойчива к вибрациям, ударам и температурным деформациям.
Изогнутая конструкция зубчатых ламелей повышает их долговечность и снижает вибрации при резке. Минимальный контакт с заготовкой — снижается риск отражения лазерного луча и появления подпалов на кромке.

Зональная система вытяжки

Рабочий стол разделён на изолированные зоны дымоудаления, оснащённые автоматически управляемыми заслонками. В процессе резки система синхронно с перемещением режущей головы открывает вытяжной канал в активной зоне обработки и закрывает неиспользуемые секции. Концентрация воздушного потока непосредственно в области реза повышает эффективность удаления дыма, пыли и продуктов горения при неизменной производительности вытяжного вентилятора мощность 5,5 кВт.

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

Алюминиевый портал

Портал изготовлен из авиационного алюминиевого сплава методом экструзионного прессования с усилием 4300 тонн. После искусственного старения материал достигает прочностных характеристик сплава 6061-Т6. Портал из высокопрочного алюминиевого сплава сочетает малую массу и высокую жёсткость конструкции. Такое исполнение обеспечивает отличные динамические характеристики и позволяет стабильно работать при высоких нагрузках и ускорениях.

Зубчатая шестерня-рейка и направляющие

• Шестерня T-WIN, 5-й класс точности;
• Зубчатая рейка T-WIN, 6-й класс точности;
• Линейные направляющие PEK, Италия, класс точности P/H, при монтаже выверяются лазерным коллиматором, что обеспечивает точность позиционирования до 0,05 мм.

Лазерная голова с автофокусом BOCI BLT 442

BLT442 – интеллектуальная волоконная лазерная режущая голова с автоматической регулировкой фокуса. Предназначена для плоской резки металла лазерными источниками мощностью до 15 кВт. Отличается стабильной работой, быстрым позиционированием фокуса, водяным охлаждением и защитой от столкновений.

Лазерный источник Raycus

Совместная разработка HGTECH и Raycus обеспечивает высокую производительность и стабильную резку. Одномодульный волоконный лазерный источник третьего поколения с высокой эффективностью электрооптического преобразования и стабильными оптическими характеристиками. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводрайверы INOVANCE/DELTA

Серводрайверы обеспечивают точное управление серводвигателями, быстрый отклик и стабильное перемещение портала при высоких скоростях и динамических нагрузках.

Водяной чиллер

Автоматический чиллер 12000 Вт для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Система управления CYPCUT (FSCUT6000E)

Высокопроизводительная система ЧПУ на базе EtherCAT для мощных оптоволоконных лазерных станков. Обеспечивает точную синхронизацию приводов, лазера и подачи газа.
Основные функции:
• высокоскоростная резка;
• быстрая пробивка толстого металла;
• снижение шлака при прожиге;
• интеллектуальное отключение лазера для уменьшения грата;
• автоматическое подавление вибраций;
• плавные микроперемычки для удобной выгрузки деталей.

Интегрированный электрошкаф

Электрошкаф защищает электрические и электронные компоненты от пыли и загрязнений. Встроенный промышленный кондиционер поддерживает заданную рабочую температуру внутри шкафа независимо от температуры окружающего воздуха в производственном помещении. Это предотвращает перегрев или переохлаждение электроники и обеспечивает стабильную работу системы управления как при высокой, так и при низкой температуре в цехе.

Пропорциональные клапаны SMC

Станок оснащен двумя высокоточными пропорциональными клапанами SMC: клапаном низкого давления для автоматического регулирования давления кислорода и клапаном высокого давления для автоматического регулирования давления азота. Управление осуществляется программным обеспечением станка в соответствии с заданными параметрами технологического процесса, обеспечивая точную и стабильную подачу режущего газа.

Датчики низкого давления на 3 магистрали

Датчики обеспечивают независимый контроль давления в магистралях сжатого воздуха, кислорода и азота. При прекращении подачи газа, снижении давления в баллоне или неисправности компрессора система формирует аварийный сигнал и автоматически приостанавливает обработку. Это предотвращает повреждение режущей головы, ухудшение качества реза и порчу заготовки.

Автоматическая система смазки

Подаёт масло к направляющим и подвижным узлам с заданным интервалом и давлением, снижая износ и поддерживая точность перемещений.

Контейнер для сбора отходов резки

Выкатной контейнер-тележка для сбора обрезков и других отходов лазерной резки.

Сопутствующие товары

Мы убрали из процесса всё, что напрягало.

Робот-погрузчик – не нужно звать второго человека и рисковать спиной.
Криобак – не нужно возиться с баллонами и газом.
Станок снятия грата – не нужно вручную чистить детали и закруглять кромку. Всё для того, чтобы лазерный станок работал максимально эффективно, а ваши трудовые будни стали проще.

Один оператор управляет всем, а на выходе – готовые детали без грата и со стабильным качеством.

О заводе HGTECH

Оптоволоконный лазерный станок HGTECH SMART-3015E/12000 Raycus

Характеристики

Лазерный источник
Мощность лазера, Вт	12000
Источник излучения	Raycus
Обрабатываемые материалы
Ширина листа (X), мм	1500
Длина листа (Y), мм	3000
Толщина резки (нерж. сталь), мм	20
Толщина резки (углерод. сталь), мм	50
Максимальная нагрузка на стол, кг	1900
Ход по оси Х, мм	1530
Ход по оси Y, мм	3050
Ход по оси Z, мм	120
Исполнение
Зональное дымоудаление	Есть
Скоростные характеристики
Скорость холостого хода, м/мин	100
Макс. скорость согласованного позиционирования, м/мин	120
Ускорение, G	1,2
Мощность сервоприводов по оси X, Вт	850
Мощность сервоприводов по оси Yх2, Вт	1300
Мощность сервоприводов по оси Z, Вт	400
Точность позиционирования (X, Y), мм	±0,05
Точность повторного позиционирования (X,Y,), мм	±0,025
Программно-аппаратные характеристики
Система управления	CypCut (FSCUT 6000E)
Диагональ монитора, дюйм	21,5
Электропитание
Напряжение, В	380
Частота напряжения, Гц	50
Мощность вытяжного вентилятора, кВт	5,5
Общие характеристики
Функция автоматического регулирования кислорода	Есть
Функция автоматического регулирования подачи азота	Есть
Рабочие условия
Рабочая температура, °С	5-40
Рабочая влажность, %	<70
Габаритные параметры
Габаритные размеры станка, мм	4900 × 2350 × 1650
Вес нетто, кг	2300
