Широкоформатный оптоволоконный лазерный станок HGTECH SMART-13025LR/12000 Raycus

Name: Широкоформатный оптоволоконный лазерный станок HGTECH SMART-13025LR/12000 Raycus
Brand: HGTECH
Availability: PreOrder
Rating: 5 (1 reviews)

/ 11

Сравнить Вопросы

HGTECH (Китай)

Краткие характеристики

Артикул SMART-13025LR/12000 Raycus

Лазерный источник
Мощность лазера, Вт	12000
Источник излучения	Raycus
Обрабатываемые материалы
Ширина листа (X), мм	2500
Ширина листа при наклонном резе (X), мм	2000
Длина листа (Y), мм	13000
Длина листа при наклонном резе (Y), мм	12000
Толщина резки (нерж. сталь), мм	20
Толщина резки (углерод. сталь), мм	50
Максимальная нагрузка на стол, кг	13200
Ход по оси X, мм	2548
Ход по оси Y, мм	13096
Ход по оси Z, мм	280
Скоростные характеристики
Скорость холостого хода, м/мин	80
Макс. скорость согласованного позиционирования, м/мин	100
Ускорение, G	1
Мощность сервопривода по оси X, Вт	1300
Мощность сервоприводов по оси Y × 2, Вт	2900
Мощность сервопривода по оси Z, Вт	750
Точность позиционирования, мм	±0,05
Точность повторного позиционирования, мм	±0,025
Программно-аппаратные характеристики
Программное обеспечение	FACut (FSCUT 6000)
Диагональ монитора, дюйм	21,5
Электропитание
Напряжение, В	380
Частота напряжения, Гц	50
Мощность вытяжного вентилятора, кВт	7,5
Габаритные параметры
Габаритные размеры станка, мм	14000x3600x1800

Все характеристики

Модели серии

Все товары

SMART-12020LR/12000 Raycus

SMART-12020LR/20000 Raycus

SMART-13025LR/20000 Raycus

SMART-24030LR/20000 Raycus

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Юрий Алёшин

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Металлообработка Производство металлоконструкций Машиностроение Универсальное применение

Уровень оборудования Промышленный

Уровень автоматизации Полуавтоматический

Класс точности обработки Повышенная точность

Оптимальный выбор

Углеродистая сталь

До 50 мм

Нержавеющая сталь

До 20 мм

Резка воздухом

До 10 мм

Листовой металл

До 13000×2500 мм

Когда стоит рассмотреть другие модели

Если требуется резка толще 50 мм углеродистой стали или толще 20 мм нержавеющей стали – рассмотрите модели с более мощным источником.
Для обработки деталей размером более 13000x2500 мм потребуется станок с увеличенной рабочей зоной.
Для резки под углом и формирования фасок требуется модификация станка с наклонной режущей головой и соответствующим ЧПУ.

Что получает производство

Стабильность результатов благодаря проверке каждого узла интерферометром при сборке оборудования.

Надёжность в круглосуточном режиме за счёт конструкции лазерной головы.

Сокращение времени на наладку – встроенная база параметров резки.

Где наиболее эффективен

Судостроение

Резка крупных деталей обшивки корпуса, палубных перекрытий и внутренних переборок.

Строительство и инфраструктура

Раскрой листового металла для изготовления длинномерных балок, фасадных панелей, колонн и элементов каркасов ангаров.

Вагоностроение

Выпуск длинных лонжеронов, элементов рам грузовых автомобилей, платформенных кузовов, боковин и крыш железнодорожных вагонов.

Какие проблемы решает

Проблема

Ограниченная рабочая зона

Решение

Станок режет листы длиной до 13 метров и весом 13200 кг за одну установку, позволяя разместить больше деталей и сократить отходы металла.

Проблема

Чистота рабочей зоны и безопасность оператора

Решение

Встроенная в портал система дымоудаления движется вслед за лазерной головой и удаляет дым прямо из зоны резки, а защитная кабина защищает оператора от отражённого излучения.

Проблема

Недостаточная производительность

Решение

Мощность лазера 12000 Вт обеспечивает резку толстостенного металла (углеродистая сталь до 50 мм) с возможностью работы в круглосуточном режиме.

За счёт чего достигается результат

Минимальная деформация и высокая стабильность

За счёт трапециевидной конструкции и усиленной сварной станине.

Управление без программирования

Система CypCut с интуитивным интерфейсом и встроенной базой параметров резки HGTECH позволяет оператору подготовить задание без знания кода.

Надёжность в многосменном режиме

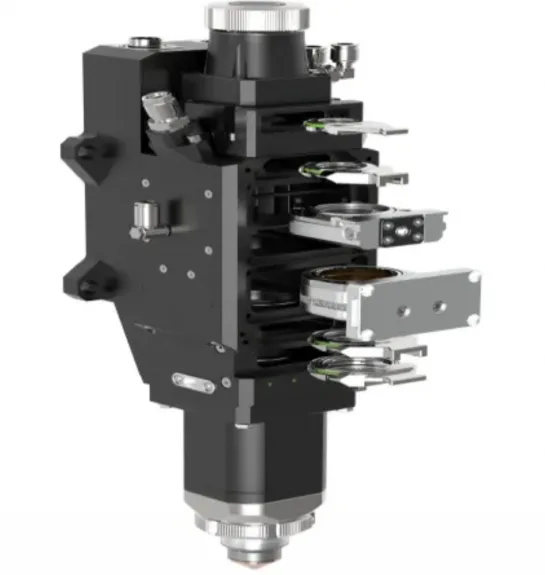

Промышленный чиллер, автоматическая система смазки, жёсткая станина и герметичная режущая голова c автофокусом поддерживают стабильное качество резки при длительной непрерывной работе.

Удобный доступ для обслуживания

Стационарная площадка технического обслуживания в задней части станка обеспечивает безопасный доступ к порталу и основным узлам оборудования

Наличие пропорционального клапана на кислородную и азотную линию

Обычно через ЧПУ регулируется только давление в кислородной магистрали, а азот регулируется редуктором у баллона. Здесь 2 пропорциональных клапана.

Независимый контроль давления в магистралях

Контроль давления воздуха, кислорода и азота автоматически останавливает резку при сбое подачи, защищая режущую голову и заготовку.

Если коротко

Широкоформатный оптоволоконный лазерный станок предназначен для заводов и крупных предприятий, выполняющих раскрой толстолистового металла и расширяющих производственные мощности. Оборудование обеспечивает точную обработку крупногабаритных листов в условиях многосменной эксплуатации.

Конструктив

Конструктивные особенности

Усиленная станина

Цельносварная станина из высокопрочной стали устойчива к вибрациям, ударам и температурным деформациям.
Изогнутая конструкция зубчатых ламелей повышает их долговечность и снижает вибрации при резке. Минимальный контакт с заготовкой – снижается риск отражения лазерного луча и появления подпалов на кромке.

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

Портальная защита кабины

Специальная кабина полностью изолирует рабочую зону станка, обеспечивая эффективную защиту персонала от воздействия лазерного излучения. В кабине установлена камера с высоким разрешением, которую можно просматривать через внешний монитор и, таким образом, отслеживать процесс резки. Лазерный световой барьер помогает защитить персонал от травм, посылая сигнал станку в момент нахождения человека в опасной близости от работающего оборудования.

Стальной портал с системой дымоудаления

Усиленная портальная балка из высокопрочной стали обеспечивает высокую жесткость, стабильность и сохранение точности при обработке крупноформатных заготовок. После термообработки конструкция обладает повышенной долговечностью и устойчивостью к деформациям. Секционная система дымоудаления перемещается вместе с режущей головой и эффективно удаляет дым и продукты резки из рабочей зоны.

Зубчатая шестерня-рейка и направляющие

• Шестерня T-WIN, 5-й класс точности;
• Зубчатая рейка T-WIN, 6-й класс точности;
• Линейные направляющие PEK, Италия, класс точности P/H, при монтаже выверяются лазерным коллиматором, что обеспечивает точность позиционирования до 0,05 мм.

Лазерная голова с автофокусом BOCI BLT442

Режущая голова BOCI BLT 442 с автоматической фокусировкой предназначена для высокоточной резки металла. Оснащена интеллектуальной системой автофокусировки с замкнутым контуром управления, обеспечивает стабильное качество реза, поддерживает охлаждение сопла и контроль водяного охлаждения. Конструкция с быстросъёмным оптическим модулем упрощает обслуживание и позволяет заменить защитную линзу за несколько минут. Встроенные датчики обеспечивают мониторинг состояния головы в реальном времени и раннюю диагностику возможных неисправностей.

Лазерный источник Raycus

Совместная разработка HGTECH и Raycus обеспечивает высокую производительность и стабильную резку. Одномодульный волоконный лазерный источник третьего поколения с высокой эффективностью электрооптического преобразования и стабильными оптическими характеристиками. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводрайверы FUJI

Серводрайверы FUJI обеспечивают точное управление серводвигателями, быстрый отклик и стабильное перемещение портала при высоких скоростях и динамических нагрузках.

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Система управления CypCut (FSCUT 6000)

Высокопроизводительная система ЧПУ на базе EtherCAT для мощных оптоволоконных лазерных станков. Обеспечивает точную синхронизацию приводов, лазера и подачи газа.
Основные функции:
• высокоскоростная резка;
• быстрая пробивка толстого металла;
• снижение шлака при прожиге;
• интеллектуальное отключение лазера для уменьшения грата;
• автоматическое подавление вибраций;
• плавные микроперемычки для удобной выгрузки деталей.

Электрошкаф

Силовые и слаботочные цепи разделены. Защита от пыли и поддержание стабильной температуры снижают риск перегрева и износа электроники и лазерного источника.

Пропорциональные клапаны SMC

Станок оснащен двумя высокоточными пропорциональными клапанами SMC: клапаном низкого давления для автоматического регулирования давления кислорода и клапаном высокого давления для автоматического регулирования давления азота. Управление осуществляется программным обеспечением станка в соответствии с заданными параметрами технологического процесса, обеспечивая точную и стабильную подачу режущего газа.

Датчики низкого давления на 3 магистрали

Датчики обеспечивают независимый контроль давления в магистралях сжатого воздуха, кислорода и азота. При прекращении подачи газа, снижении давления в баллоне или неисправности компрессора система формирует аварийный сигнал и автоматически приостанавливает обработку. Это предотвращает повреждение режущей головы, ухудшение качества реза и порчу заготовки.

Автоматическая система смазки

Периодичность и объём подачи смазочного материала настраиваются в параметрах системы управления, что увеличивает срок службы оборудования и снижает потребность в ручном обслуживании.

Дополнительные опции

Мы убрали из процесса всё, что напрягало.

Робот-погрузчик – не нужно звать второго человека и рисковать спиной.
Криобак – не нужно возиться с баллонами и газом.
Станок снятия грата – не нужно вручную чистить детали и закруглять кромку. Всё для того, чтобы лазерный станок работал максимально эффективно, а ваши трудовые будни стали проще.

Один оператор управляет всем, а на выходе – готовые детали без грата и со стабильным качеством.

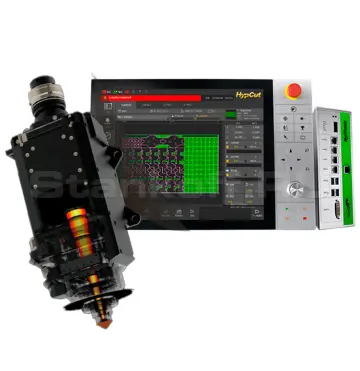

Лазерная голова с автофокусом BOCI BLT642 + ЧПУ FSCUT8000

Лазерная голова BOCI BLT 642 предназначена для высокомощных волоконных лазерных систем до 60 кВт и обеспечивает стабильную резку толстолистового металла благодаря оптимизированной оптической системе, двойной защите от пыли и интеллектуальным функциям пробивки и повторной резки. В сочетании с системой ЧПУ FSCUT 8000 на базе EtherCAT обеспечивает высокую точность управления, стабильность обработки, расширенные возможности автоматизации и эффективную работу с лазерными источниками мощностью от 12 кВт и выше.

Поворотная лазерная голова с автофокусом BLT442 + система ЧПУ FSCUT 9100

Опционально устанавливается автофокусная голова BOCI BLT442 с поворотным модулем осей A/B для резки фасок под углом до 45°. Система оснащена контролем давления газа и температуры защитных стёкол, защитой от столкновений, автоматическим прожигом, водяным охлаждением и герметичным оптическим трактом.
Система управления FSCUT9100:
• Импорт 2D-чертежей в форматах DXF, LXD, NRP2, SLP и других;
• Раскладка и редактирование деталей с фасками;
• Поддержка фасок типов V, Y, X и K;
• Настройка параметров фаски с учётом толщины листа;
• Компенсация деформации листа;
• Локальное редактирование и оптимизация чертежей;
• Вертикальный и наклонный прожиг;
• Расширенное редактирование PLC, поддержка скриптов и управление технологическим процессом.

О заводе HGTECH

Широкоформатный оптоволоконный лазерный станок HGTECH SMART-13025LR/12000 Raycus

Характеристики

Лазерный источник
Мощность лазера, Вт	12000
Источник излучения	Raycus
Обрабатываемые материалы
Ширина листа (X), мм	2500
Ширина листа при наклонном резе (X), мм	2000
Длина листа (Y), мм	13000
Длина листа при наклонном резе (Y), мм	12000
Толщина резки (нерж. сталь), мм	20
Толщина резки (углерод. сталь), мм	50
Максимальная нагрузка на стол, кг	13200
Ход по оси X, мм	2548
Ход по оси Y, мм	13096
Ход по оси Z, мм	280
Скоростные характеристики
Скорость холостого хода, м/мин	80
Макс. скорость согласованного позиционирования, м/мин	100
Ускорение, G	1
Мощность сервопривода по оси X, Вт	1300
Мощность сервоприводов по оси Y × 2, Вт	2900
Мощность сервопривода по оси Z, Вт	750
Точность позиционирования, мм	±0,05
Точность повторного позиционирования, мм	±0,025
Программно-аппаратные характеристики
Программное обеспечение	FACut (FSCUT 6000)
Диагональ монитора, дюйм	21,5
Электропитание
Напряжение, В	380
Частота напряжения, Гц	50
Мощность вытяжного вентилятора, кВт	7,5
Габаритные параметры
Габаритные размеры станка, мм	14000x3600x1800
