Оптоволоконный лазерный станок для резки листов металла и труб TS1530Т/3000 Raycus

Name: Оптоволоконный лазерный станок для резки листов металла и труб TS1530Т/3000 Raycus
Availability: InStock
Rating: 5 (1 reviews)

В наличии

Сравнить Вопросы

Китай

Краткие характеристики

Артикул TS1530Т/3000 Raycus

Мощность лазера, Вт	3000
Источник излучения	Raycus
Минимальный диаметр круглых труб, мм	15
Максимальный диаметр круглых труб, мм	240
Минимальные стороны обработки квадрата, мм	15
Максимальные стороны обработки квадрата, мм	240
Рабочий диапазон листа (X), мм	1500
Рабочий диапазон листа (Y), мм	3000
Ход по оси X, мм	1530
Ход по оси Y, мм	3050
Максимальная нагрузка на стол, кг	950
Максимальный вес трубы, кг	300
Точность позиционирования (X,Y), мм	±0,05
Точность повторного позиционирования (X,Y), мм	±0,03
Максимальная длина трубы, мм	6000
Минимальный остаток по трубе, мм	90-100
Ускорение, G	0,8
Мощность сервоприводов по оси X, Вт	850
Мощность сервоприводов по оси Y, Вт	850
Мощность сервоприводов по оси Z, Вт	400
Напряжение, В	380
Частота напряжения, Гц	50-60
Мощность вентилятора, кВт	3
Программное обеспечение	Cypcut (FSCUT3000DE-M）
Графические форматы	DXF; GBX; LXD; PLT; CAD; CorelDraw; AI path; NC Code
Система смазки	автоматическая
Тип станины	cварная
Диагональ монитора, дюйм	21,5
Толщина направляющих по оси X, мм	20
Толщина направляющих по оси Y, мм	25
Толщина направляющих по оси Z, мм	15
Толщина направляющих по оси A, мм	30
Вес , кг	3900

Все характеристики

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Юрий Алёшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Оптоволоконный лазерный станок для резки листов металла и труб TS3015Т/3000 обеспечивает высокую скорость резки металла при сниженном энергопотреблении: по сравнению с CO₂-лазерами одинаковой мощности скорость раскроя может быть до 2 раз выше, при этом потребление электроэнергии — ниже. Станок предназначен для резки листового металла, а также труб и профиля: круглых, квадратных, прямоугольных, уголка и швеллера, при этом резка двутавра не предусмотрена.

В конструкции станка применяются промышленные комплектующие, рассчитанные на многосменную эксплуатацию и работу 24/7. Оптоволоконный источник формирует узкий рез и ровную чистую кромку, поэтому детали часто не требуют дополнительной обработки — это уменьшает трудозатраты и снижает себестоимость продукции. Также оптоволоконная технология эффективно работает с высокоотражающими материалами (при корректной комплектации и режимах резки).

Материалы для резки

Углеродистые стали
Конструкционные стали
Оцинкованные стали
Электротехнические стали
Нержавеющие стали

Конструктивные особенности

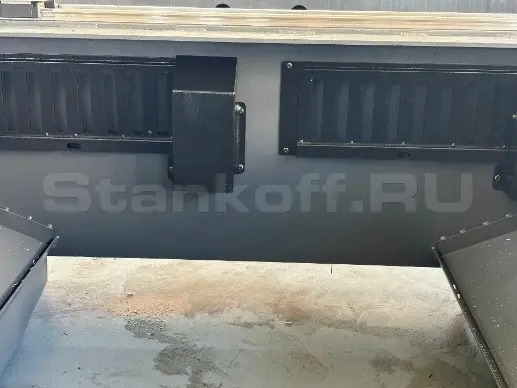

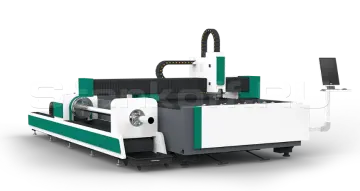

Станина

Станина выполнена из листовой стали и профильной трубы с последующей термообработкой, что обеспечивает высокую жёсткость, устойчивость к нагрузкам и длительный срок службы. Конструкция служит надёжной опорой для всех узлов станка и рабочего поля, рассчитанного на нагрузку свыше 1 тонны. Такая станина сохраняет геометрию и точность оборудования при длительной эксплуатации, а также отличается ремонтопригодностью.

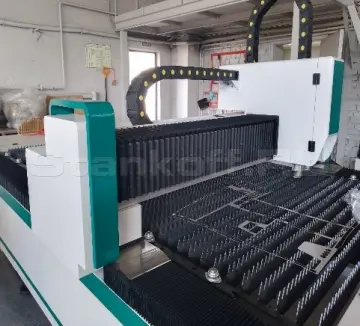

Литой алюминиевый портал

Портал изготовлен из авиационного алюминия 3-го поколения, что обеспечивает высокую ударопрочность, лёгкий вес, максимальную скорость работы и безупречное качество раскроя.

Лазерный источник Raycus

Лазерный источник Raycus RFL-3000S-CE обеспечивает стабильную мощность лазерного излучения, высокую скорость резки и качественную кромку. Надёжная конструкция и оптимальное соотношение стоимости и производительности делают его эффективным решением для обработки углеродистой и нержавеющей стали.

Лазерная голова BOCI BLT310 с автофокусом

Лазерная голова BOCI BLT310 обеспечивает стабильную и безопасную резку благодаря встроенному контролю температуры, давления газа и высоты реза. Три защитных стекла, водяное охлаждение, степень защиты IP65 и предохранительные винты снижают риск повреждения дорогостоящей оптики. Быстрая настройка фокуса и небольшой вес 4,5 кг повышают скорость работы и снижают нагрузку на ось Z.

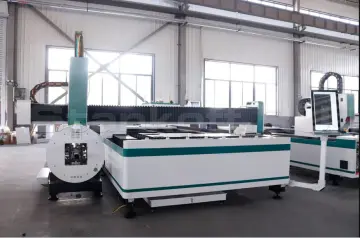

Удобная подача и размещение материалов

Роликовые направляющие упрощают загрузку листа, а пылезащита, гофрозащита и кабельные цепи защищают направляющие, подвижные узлы, кабели и оптоволокно от загрязнений и механических повреждений.

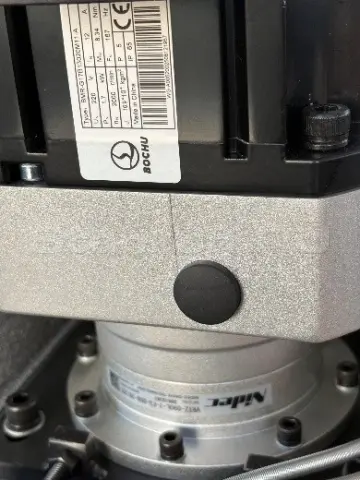

Серводвигатели FSCUT (BOCHU)

Сервоприводы FSCUT (BOCHU) в сочетании с редукторами SHIMPO-NIDEC, косозубыми рейками и линейными направляющими обеспечивают высокую скорость, точность и стабильность перемещений. Конструкция отличается высокой динамической нагрузочной способностью, эффективным охлаждением и длительным сроком службы.

Система управления FSCUT 3000DE-M

Обеспечивает универсальность оборудования, позволяя одному станку резать и лист, и трубу. Это довольно простое и распространенное решение, которое закрывает 95% задач типового производства (резка черных и нержавеющих сталей, алюминия и т.д.)

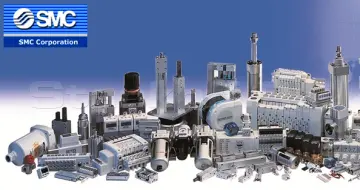

Пневматические компоненты SMC

• Применяются в самых современных разработках в сфере промышленной автоматизации.
• В Европе и Америке SMC Corporation входит в тройку ведущих производителей пневматических средств автоматизации.
• На мировом рынке пневмоавтоматики SMC занимает более 33%.

Подшипники NSK

В настоящее время подшипники NSK поставляются потребителям во все страны мира. NSK присутствует на зарубежных рынках с 1960-х годов, в настоящее время имеет торговые представительства в 25 странах мира и более 30 заводов за рубежом.

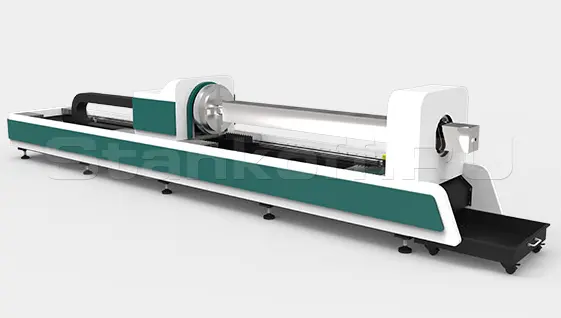

Модуль для раскроя труб

Трубный модуль в составе комбинированного лазерного станка заметно расширяет его возможности: оборудование выполняет резку не только листов, но и труб и профиля — круглого, квадратного, прямоугольного и сложного сечения.
Благодаря такой конфигурации повышается производительность и увеличивается перечень операций без установки отдельного трубореза. Это помогает снизить затраты на производство и сократить занимаемую площадь, заменяя несколько единиц металлорежущего оборудования одним универсальным станком.

Пневматический зажимной патрон

Пневматические патроны с сервоприводом обеспечивают зажим труб в диапазоне Ø15–240 мм. Передний квадратный зажим позволяет обрабатывать круглые трубы до Ø240 мм, а также квадратные и прямоугольные профили размером до 240×240 мм.

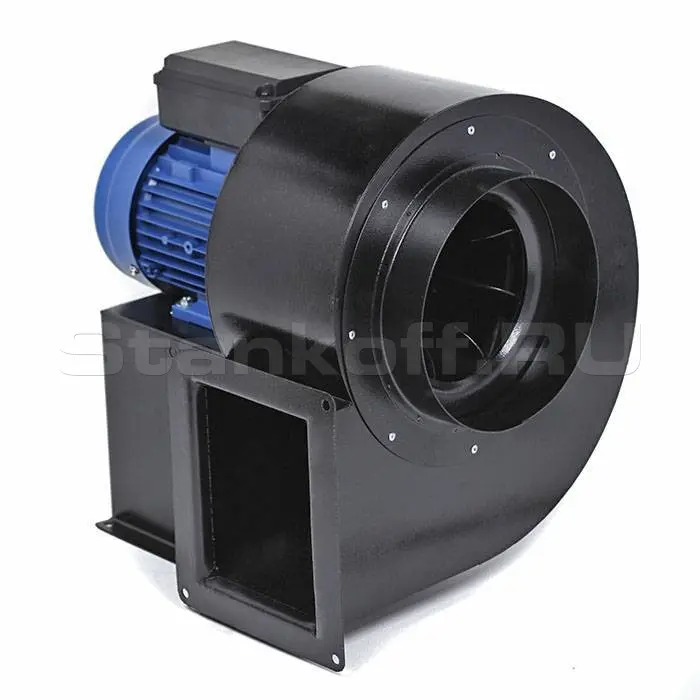

Вытчжной вентилятор

Вытяжной промышленный вентилятор мощностью 3кВт, работает совместно с зонной вытяжкой и запасом по давлению. Это позволяет гарантированно удалять дым даже при работе по толстым материалам. Для цехов с повышенными требованиями гигиены мы предлагаем опционально** многоступенчатую фильтрацию, которая полностью исключает попадание вредных веществ в цех и экономит тепло в зимний период.

Зональная система вытяжки

Зональная система вытяжки удаляет дым и загрязнения непосредственно из зоны резки, предотвращая их распространение внутри станка. Это поддерживает чистоту рабочего пространства и снижает загрязнение направляющих, лазерной головы и других компонентов, увеличивая срок их службы.

Характеристики

Мощность лазера, Вт	3000
Источник излучения	Raycus
Минимальный диаметр круглых труб, мм	15
Максимальный диаметр круглых труб, мм	240
Минимальные стороны обработки квадрата, мм	15
Максимальные стороны обработки квадрата, мм	240
Рабочий диапазон листа (X), мм	1500
Рабочий диапазон листа (Y), мм	3000
Ход по оси X, мм	1530
Ход по оси Y, мм	3050
Максимальная нагрузка на стол, кг	950
Максимальный вес трубы, кг	300
Точность позиционирования (X,Y), мм	±0,05
Точность повторного позиционирования (X,Y), мм	±0,03
Максимальная длина трубы, мм	6000
Минимальный остаток по трубе, мм	90-100
Ускорение, G	0,8
Мощность сервоприводов по оси X, Вт	850
Мощность сервоприводов по оси Y, Вт	850
Мощность сервоприводов по оси Z, Вт	400
Напряжение, В	380
Частота напряжения, Гц	50-60
Мощность вентилятора, кВт	3
Программное обеспечение	Cypcut (FSCUT3000DE-M）
Графические форматы	DXF; GBX; LXD; PLT; CAD; CorelDraw; AI path; NC Code
Система смазки	автоматическая
Тип станины	cварная
Диагональ монитора, дюйм	21,5
Толщина направляющих по оси X, мм	20
Толщина направляющих по оси Y, мм	25
Толщина направляющих по оси Z, мм	15
Толщина направляющих по оси A, мм	30
Вес , кг	3900
