Оптоволоконный лазерный станок HGTECH SMART-3015PLUS/6000 Raycus

Name: Оптоволоконный лазерный станок HGTECH SMART-3015PLUS/6000 Raycus
Brand: HGTECH
Availability: PreOrder
Rating: 5 (1 reviews)

/ 17

Сравнить Вопросы (1)

HGTECH (Китай)

Краткие характеристики

Артикул SMART-3015PLUS/6000 Raycus

Лазерный источник
Мощность лазера, Вт	6000
Источник излучения	Raycus
Обрабатываемые материалы
Ширина листа (X), мм	1500
Длина листа (Y), мм	3000
Толщина резки (нерж. сталь), мм	12
Толщина резки (углерод. сталь), мм	26
Максимальная нагрузка на стол, кг	1500
Ход по оси X, мм	1530
Ход по оси Y, мм	3050
Ход по оси Z, мм	250
Исполнение
Внешнее исполнение	Открытое
Скоростные характеристики
Скорость холостого хода, м/мин	100
Макс. скорость согласованного позиционирования, м/мин	140
Ускорение, G	1,2
Мощность сервоприводов по оси X, Вт	850
Мощность сервоприводов по оси Y×2, Вт	1300
Мощность сервоприводов по оси Z, Вт	400
Точность позиционирования, мм	±0,05
Точность повторного позиционирования, мм	±0,025
Программно-аппаратные характеристики
Система управления	Cypcut (FSCUT 4000E)
Диагональ монитора, дюйм	21,5
Электропитание
Напряжение, В	380
Частота напряжения, Гц	50
Мощность вытяжного вентилятора, кВт	5,5
Габаритные параметры
Габаритные размеры станка, мм	12000x3000x2400
Вес нетто, кг	5500

Все характеристики

Модели серии

Все товары

SMART-3015PLUS/3000 Raycus

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Юрий Алёшин

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Производство дверей Производство металлоконструкций Производство торгового оборудования Производство электрощитового оборудования

Уровень оборудования Профессиональный

Уровень автоматизации Автоматический

Класс точности обработки Повышенная точность

Оптимальный выбор

Углеродистая сталь

До 26 мм

Нержавеющая сталь

До 12 мм

Листовой металл

До 1500×3000 мм

Когда стоит рассмотреть другие модели

При необходимости точной и безконусной обработки листового материала более 26 мм углеродистой стали потребуется станок повышенной мощности.
Если нужна автоматическая загрузка и выгрузка – станок можно дополнить соответствующими системами автоматизации.

Что получает производство

Если нужна автоматическая загрузка и выгрузка – станок можно дополнить соответствующими системами автоматизации

Обработка листового металла толщиной до 26 мм и размером до 1,5*3м.

Минимизация влияния человеческого фактора.

Чистая рабочая зона без дыма и пыли.

Где наиболее эффективен

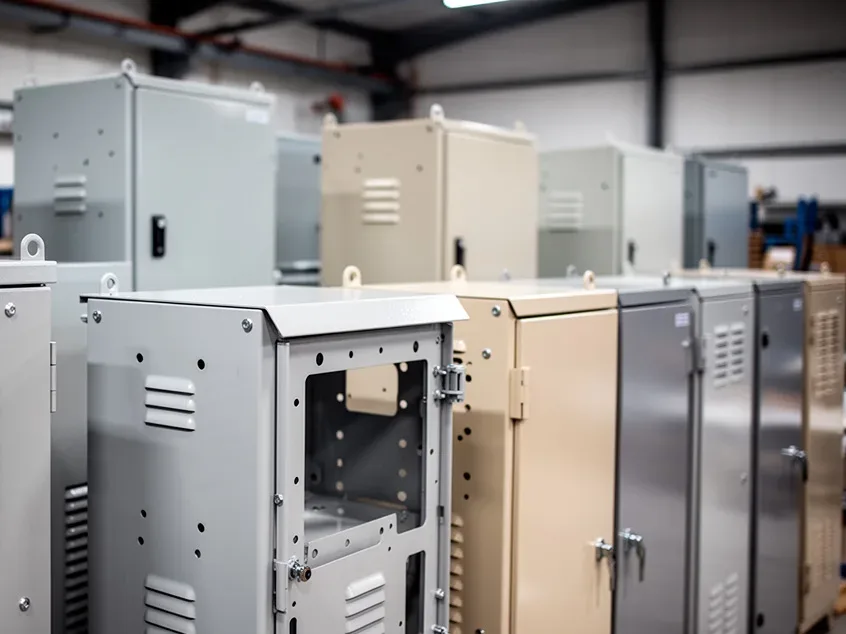

Производство электрощитового оборудования

Высокоточная обработка стальных пластин и кожухов обеспечивает соответствие техническим допускам и сокращает время изготовления.

Производство дверей

Резка и гравировка стальных и нержавеющих компонентов дверных конструкций с повторяемостью по геометрии.

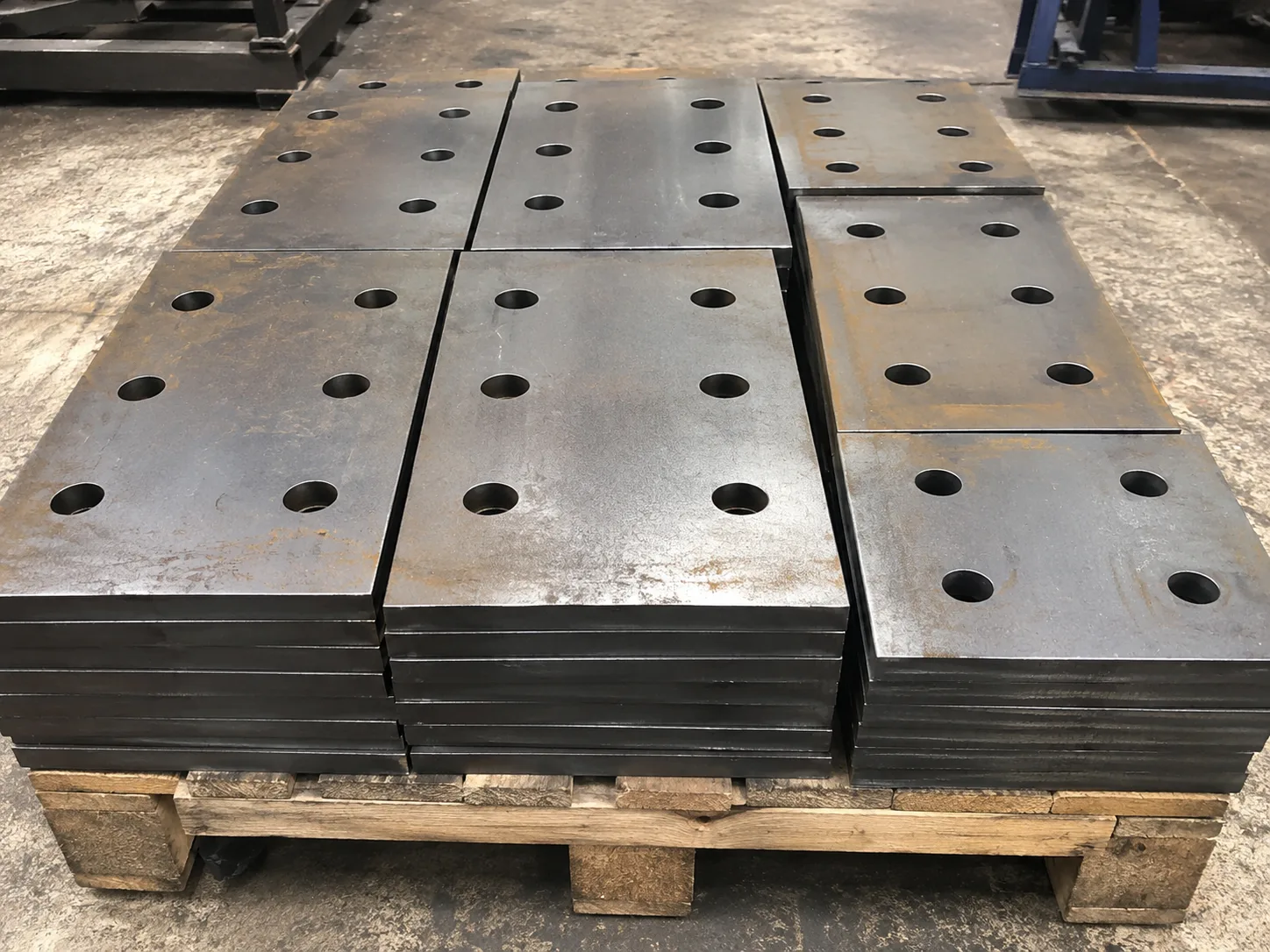

Производство металлоконструкций

Раскрой и формообразование стальных конструкционных элементов, включая толстолистовой прокат, с сохранением геометрии сложного контура.

Производство торгового оборудования

Резка несущих элементов стеллажей, кассовых панелей и крепёжных конструкций с точностью под стандартные размеры.

Какие проблемы решает

Проблема

Избыточный ручной труд

Решение

Наличие сменного стола позволяет снизить количество ручного труда при использовании кран-балки для погрузки листа во время работы станка или дополнительными системами автоматизации погрузки/выгрузки.

Проблема

Недостаточная производительность

Решение

После окончания реза одного листа станок не останавливается на снятие порезанных изделий и укладку нового листа металла. Сменный стол позволяет делать это параллельно раскрою снижая общее время на работу.

За счёт чего достигается результат

Наличие пропорционального клапана на кислородную и азотную линию

Обычно через ЧПУ регулируется только давление в кислородной магистрали, а азот регулируется редуктором у баллона. Здесь 2 пропорциональных клапана.

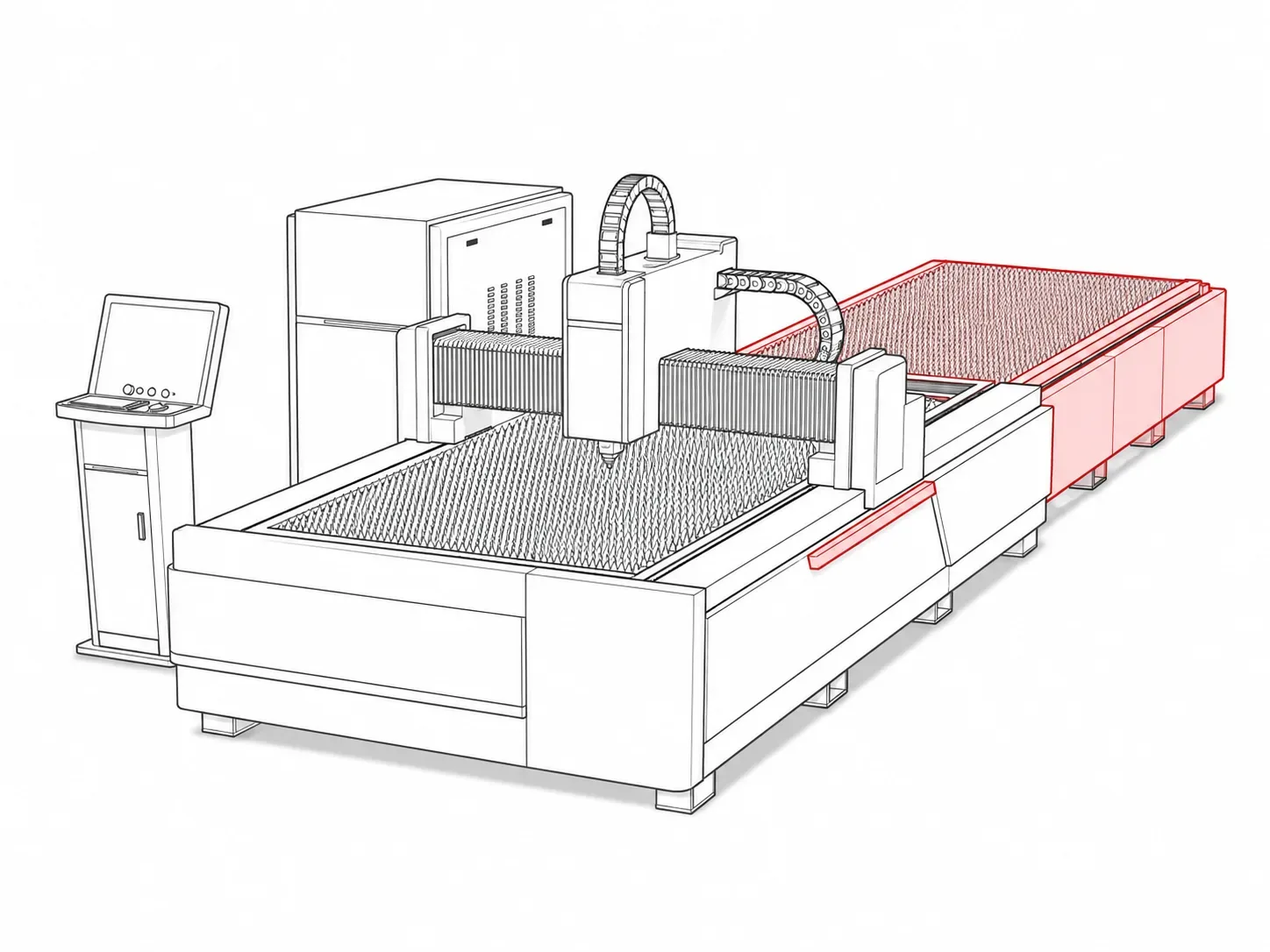

Параллельная загрузка-выгрузка материала

Параллельная подготовка следующей заготовки во время резки сокращает простои и повышает производительность на 30–50%.

Точная и быстрая обработка листов

Серводрайверы INOVANCE обеспечивают позиционирование с точностью ±0,05 мм и скорость холостого хода до 100 м/мин, минимизируя производственный цикл

Независимый контроль давления в магистралях

Контроль давления воздуха, кислорода и азота автоматически останавливает резку при сбое подачи, защищая режущую голову и заготовку.

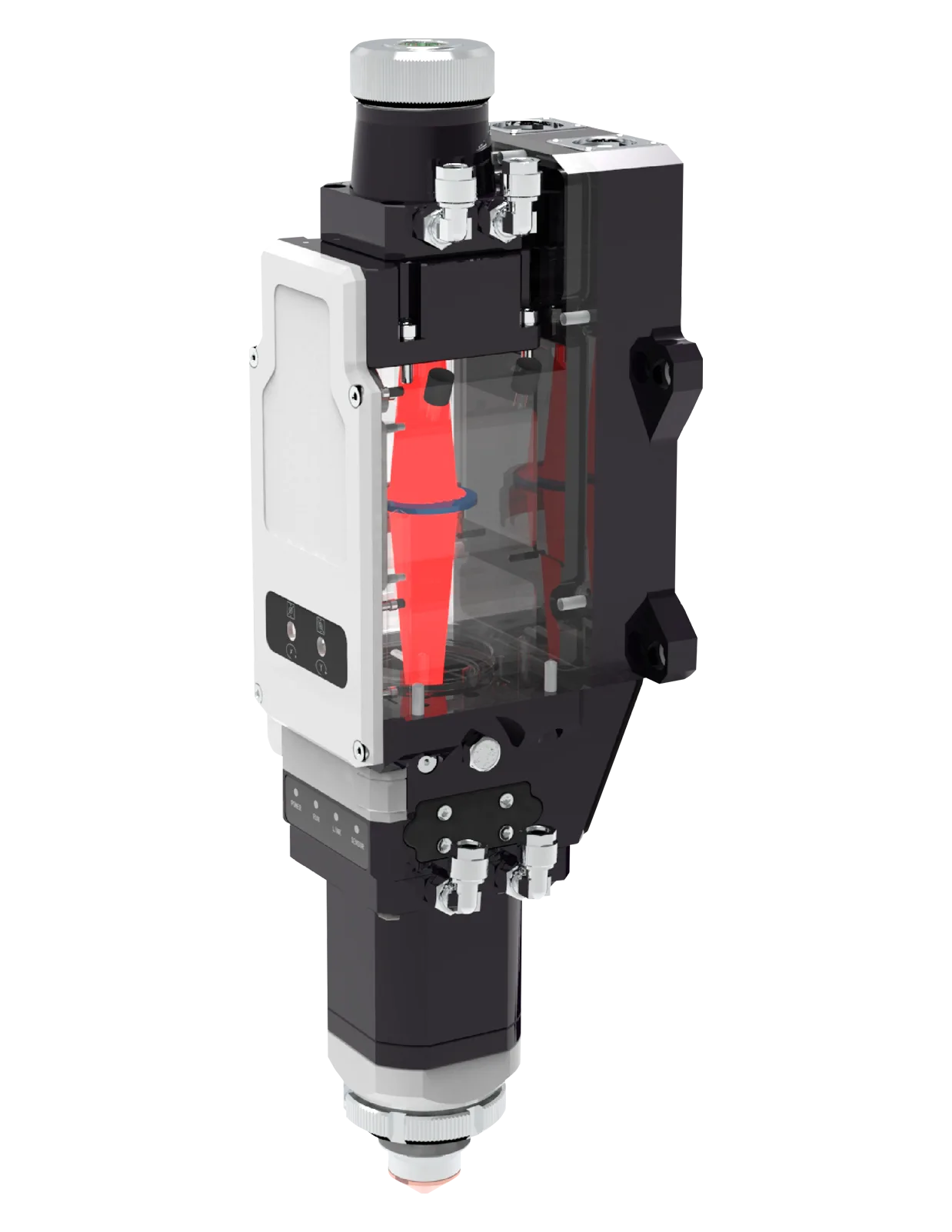

Долгосрочная надёжность оптики

Четыре защитные линзы и герметичная конструкция головы с эффективной системой охлаждения снижают загрязнение оптики и увеличивают интервалы обслуживания.

Гарантированная точность сборки

Проверка интерферометром после сборки и многократные тестовые прогоны.

Управление без программирования

Система CYPCUT с интуитивным интерфейсом и встроенной базой параметров резки HGTECH позволяет оператору подготовить задание без знания кода.

Стабильная мощность излучения

Достигается за счёт источника Raycus 6000 Вт с высокой стабильностью мощности ±1,5%, качественным лучом BPP 1,5–2 мм·мрад и точной регулировкой мощности в диапазоне 10–100%.

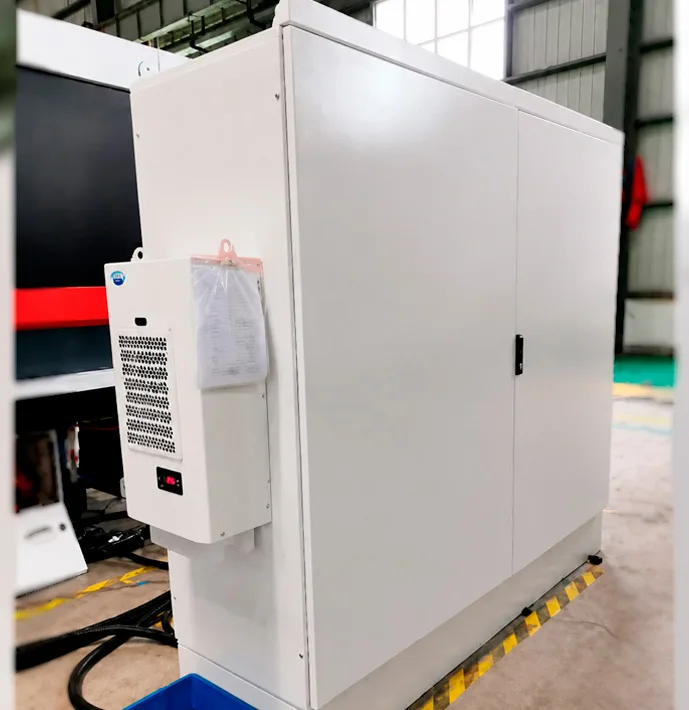

Защита электроники и лазера

Отдельностоящий электрошкаф с разделением силовых и слаботочных цепей и системой вентиляции предотвращает перегрев компонентов и лазерного источника.

Если коротко

Лазерный станок предназначен для производств, переходящих на автоматизацию или нарастающих объёмы. Обрабатывает углеродистую сталь до 26 мм, нержавейку до 12 мм с точностью позиционирования ±0,05 мм. Управляется оператором через интуитивный интерфейс без необходимости программирования управляющих кодов вручную.

Конструктив

Усиленная станина

Cварная станина из высокопрочной стали устойчива к вибрациям, ударам и температурным деформациям.
Изогнутая конструкция зубчатых ламелей повышает их долговечность и снижает вибрации при резке. Минимальный контакт с заготовкой — снижается риск отражения лазерного луча и появления подпалов на кромке.

Сменный стол

Используется сменный стол с одновременным перемещением паллет и двухсторонним приводом с цепной передачей. Такая конструкция сокращает время смены рабочего стола и повышает производительность оборудования: во время обработки одного листа оператор может одновременно выгружать готовую заготовку и загружать новый материал на вторую паллету.

Зональная система вытяжки

Рабочий стол разделён на изолированные зоны дымоудаления, оснащённые автоматически управляемыми заслонками. В процессе резки система синхронно с перемещением режущей головы открывает вытяжной канал в активной зоне обработки и закрывает неиспользуемые секции. Концентрация воздушного потока непосредственно в области реза повышает эффективность удаления дыма, пыли и продуктов горения при неизменной производительности вытяжного вентилятора мощность 5,5 кВт.

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

Алюминиевый портал

Портал изготовлен из авиационного алюминиевого сплава методом экструзионного прессования. После искусственного старения материал достигает прочностных характеристик сплава. Портал из высокопрочного алюминиевого сплава сочетает малую массу и высокую жёсткость конструкции. Такое исполнение обеспечивает отличные динамические характеристики и позволяет стабильно работать при высоких нагрузках и ускорениях.

Зубчатая шестерня-рейка и направляющие

• Шестерня T-WIN, 5-й класс точности;
• Зубчатая рейка T-WIN, 6-й класс точности;
• Линейные направляющие PEK, Италия, класс точности P/H, при монтаже выверяются лазерным коллиматором, что обеспечивает точность позиционирования до 0,05 мм.

Лазерная голова с автофокусом BOCI BLT 421S

Лазерная режущая голова BLT421S предназначена для высокоточной обработки металла с лазерным источником мощностью до 8 кВт. Оснащена автоматической фокусировкой ±50 мм со скоростью до 300 мм/с, поддерживает наклонную резку и автоматическую коррекцию фокуса. Система датчиков контролирует положение головки, состояние защитного стекла, температуру и давление газа, обеспечивая стабильную, точную и безопасную резку.

Лазерный источник Raycus

Совместная разработка HGTECH и Raycus обеспечивает высокую производительность и стабильную резку. Одномодульный волоконный лазерный источник третьего поколения с высокой эффективностью электрооптического преобразования и стабильными оптическими характеристиками. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводрайверы INOVANCE

Серводрайверы обеспечивают точное управление серводвигателями, быстрый отклик и стабильное перемещение портала при высоких скоростях и динамических нагрузках.

Водяной чиллер

Автоматический чиллер 3000 Вт для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Система управления CYPCUT (FSCUT 4000E)

• Интуитивно понятное управление без ручного написания управляющих программ;
• Непрерывная резка на лету;
• Непрерывный прожиг на лету;
• Встроенная база технологических параметров лазерной резки HGTECH;
• Возврат к непрорезанному или дефектному участку для повторной резки;
• Контроль высоты режущей головы.

Шкаф управления

Электрошкаф защищает электрические и электронные компоненты от пыли и загрязнений. Встроенный промышленный кондиционер поддерживает заданную рабочую температуру внутри шкафа независимо от температуры окружающего воздуха в производственном помещении. Это предотвращает перегрев или переохлаждение электроники и обеспечивает стабильную работу системы управления как при высокой, так и при низкой температуре в цехе.

Пропорциональные клапаны SMC

Станок оснащен двумя высокоточными пропорциональными клапанами SMC: клапаном низкого давления для автоматического регулирования давления кислорода и клапаном высокого давления для автоматического регулирования давления азота. Управление осуществляется программным обеспечением станка в соответствии с заданными параметрами технологического процесса, обеспечивая точную и стабильную подачу режущего газа.

Датчики низкого давления на 3 магистрали

Датчики обеспечивают независимый контроль давления в магистралях сжатого воздуха, кислорода и азота. При прекращении подачи газа, снижении давления в баллоне или неисправности компрессора система формирует аварийный сигнал и автоматически приостанавливает обработку. Это предотвращает повреждение режущей головы, ухудшение качества реза и порчу заготовки.

Автоматическая система смазки

Подаёт масло к направляющим и подвижным узлам с заданным интервалом и давлением, снижая износ и поддерживая точность перемещений.

Комплектующие

Режущая голова с автофокусом	BOCI BLT421S (Китай)
Зубчатая передача «шестерня-рейка»	T-WIN (Тайвань)
Линейные направляющие	PEK (Италия)
Сервопривод и драйвер	INOVANCE (Китай)
Редуктор	Motoreducer (Франция)
Источник излучения	Raycus (Китай)
Система ЧПУ и программное обеспечение	CypCut + FSCUT 4000E (Китай)
Водяное охлаждение (чиллер)	S&A (Китай)
Пропорциональный клапан
Вытяжной вентилятор 5,5 кВт
Стабилизатор напряжения
Автоматическая система смазки
Зональная система вытяжки

Дополнительные опции

Мы убрали из процесса всё, что напрягало.

Робот-погрузчик – не нужно звать второго человека и рисковать спиной.
Криобак – не нужно возиться с баллонами и газом.
Станок снятия грата – не нужно вручную чистить детали и закруглять кромку. Всё для того, чтобы лазерный станок работал максимально эффективно, а ваши трудовые будни стали проще.

Один оператор управляет всем, а на выходе – готовые детали без грата и со стабильным качеством.

О заводе HGTECH

Характеристики

Лазерный источник
Мощность лазера, Вт	6000
Источник излучения	Raycus
Обрабатываемые материалы
Ширина листа (X), мм	1500
Длина листа (Y), мм	3000
Толщина резки (нерж. сталь), мм	12
Толщина резки (углерод. сталь), мм	26
Максимальная нагрузка на стол, кг	1500
Ход по оси X, мм	1530
Ход по оси Y, мм	3050
Ход по оси Z, мм	250
Исполнение
Внешнее исполнение	Открытое
Скоростные характеристики
Скорость холостого хода, м/мин	100
Макс. скорость согласованного позиционирования, м/мин	140
Ускорение, G	1,2
Мощность сервоприводов по оси X, Вт	850
Мощность сервоприводов по оси Y×2, Вт	1300
Мощность сервоприводов по оси Z, Вт	400
Точность позиционирования, мм	±0,05
Точность повторного позиционирования, мм	±0,025
Программно-аппаратные характеристики
Система управления	Cypcut (FSCUT 4000E)
Диагональ монитора, дюйм	21,5
Электропитание
Напряжение, В	380
Частота напряжения, Гц	50
Мощность вытяжного вентилятора, кВт	5,5
Габаритные параметры
Габаритные размеры станка, мм	12000x3000x2400
Вес нетто, кг	5500

Комплектация

Режущая голова с автофокусом BOCI BLT421S (Китай)
Зубчатая передача «шестерня-рейка» T-WIN (Тайвань)
Линейные направляющие PEK (Италия)
Сервопривод и драйвер INOVANCE (Китай)
Редуктор Motoreducer (Франция)
Источник излучения Raycus (Китай)
Система ЧПУ и софт CypСut - FSCUT 4000E (Китай)
Водяное охлаждение - чиллер S&A (Китай)
Пропорциональный клапан
Вытяжной вентилятор 5,5 кВт
Стабилизатор напряжения
Автоматическая система смазки
Зональная система вытяжки
