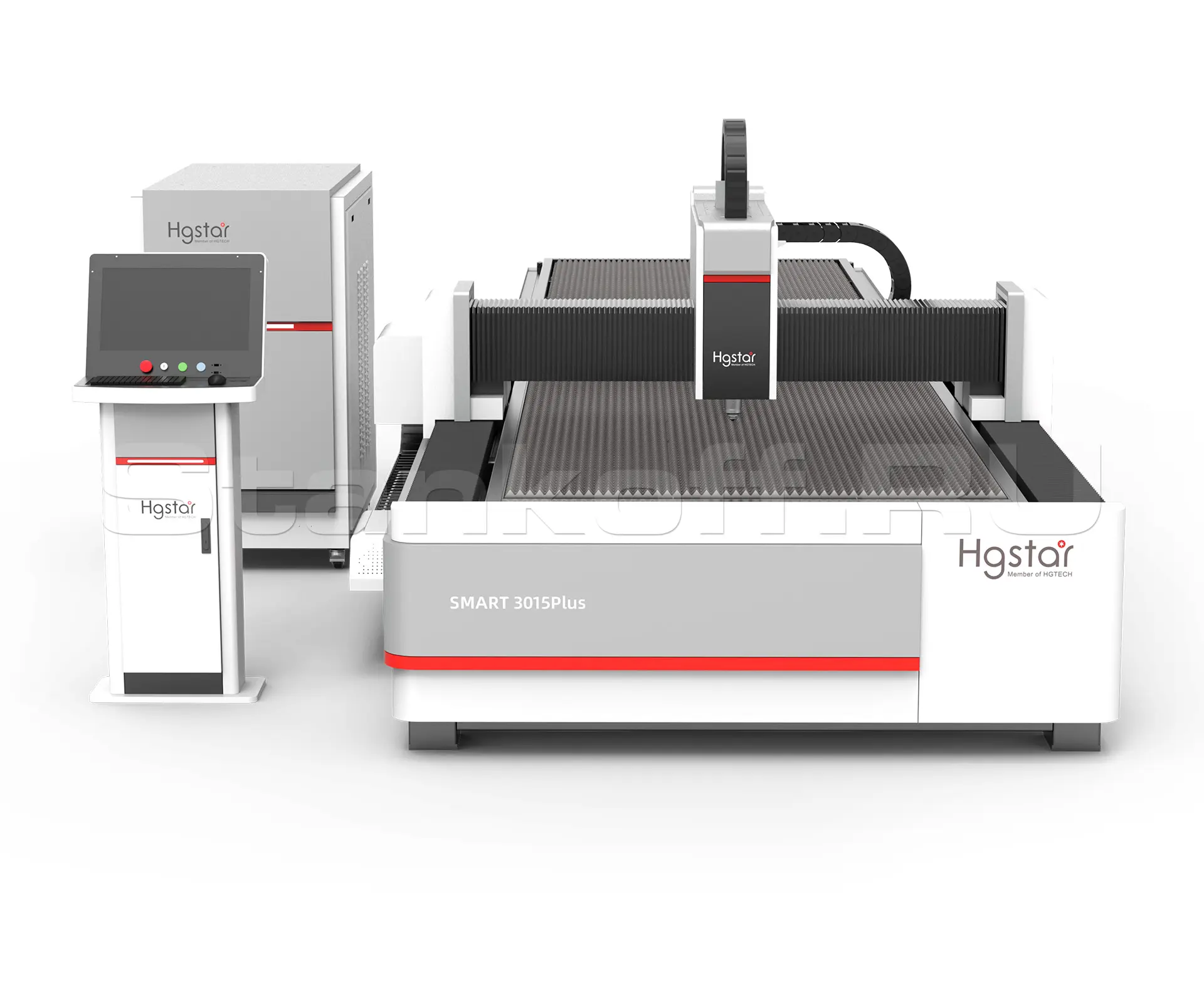

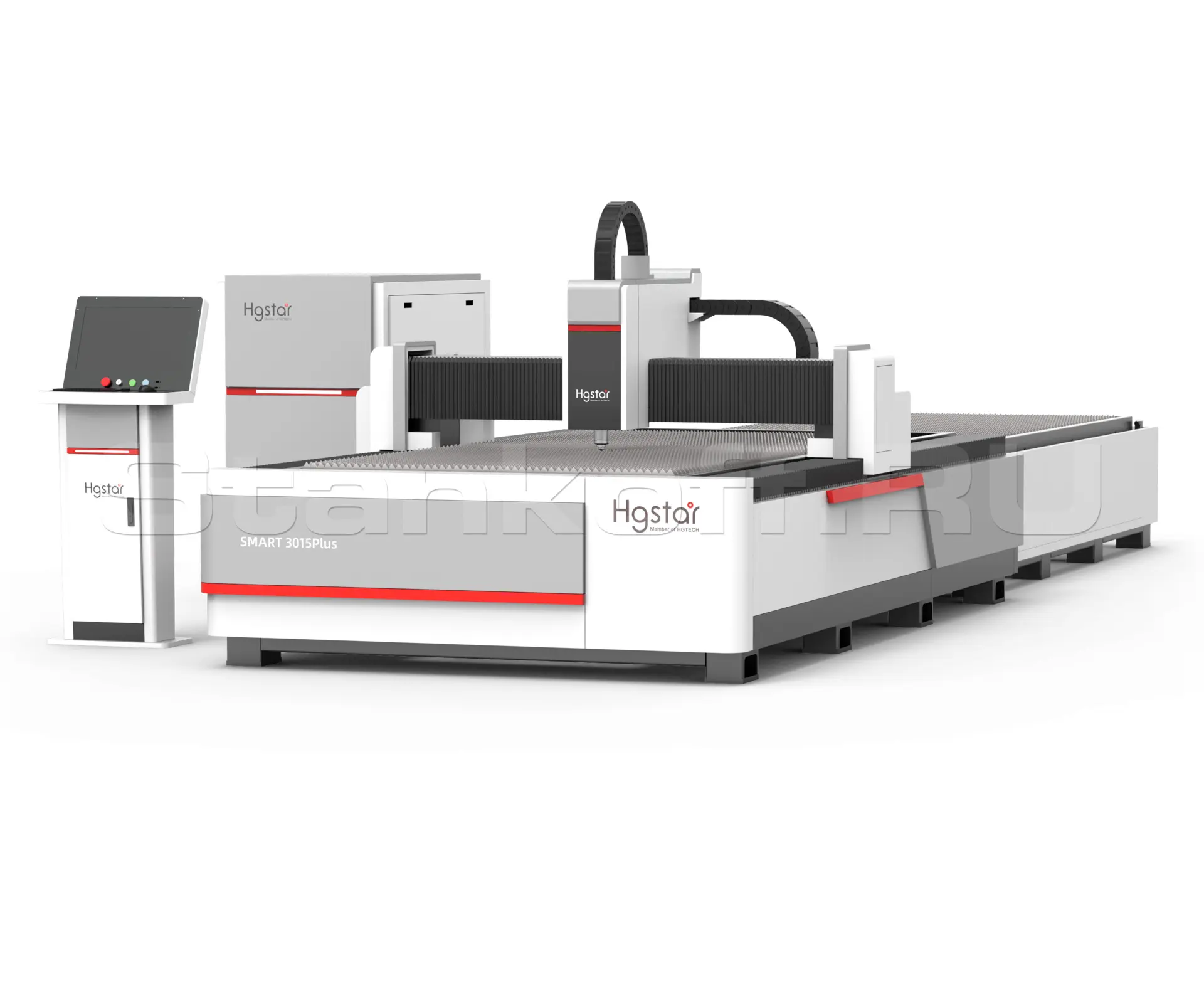

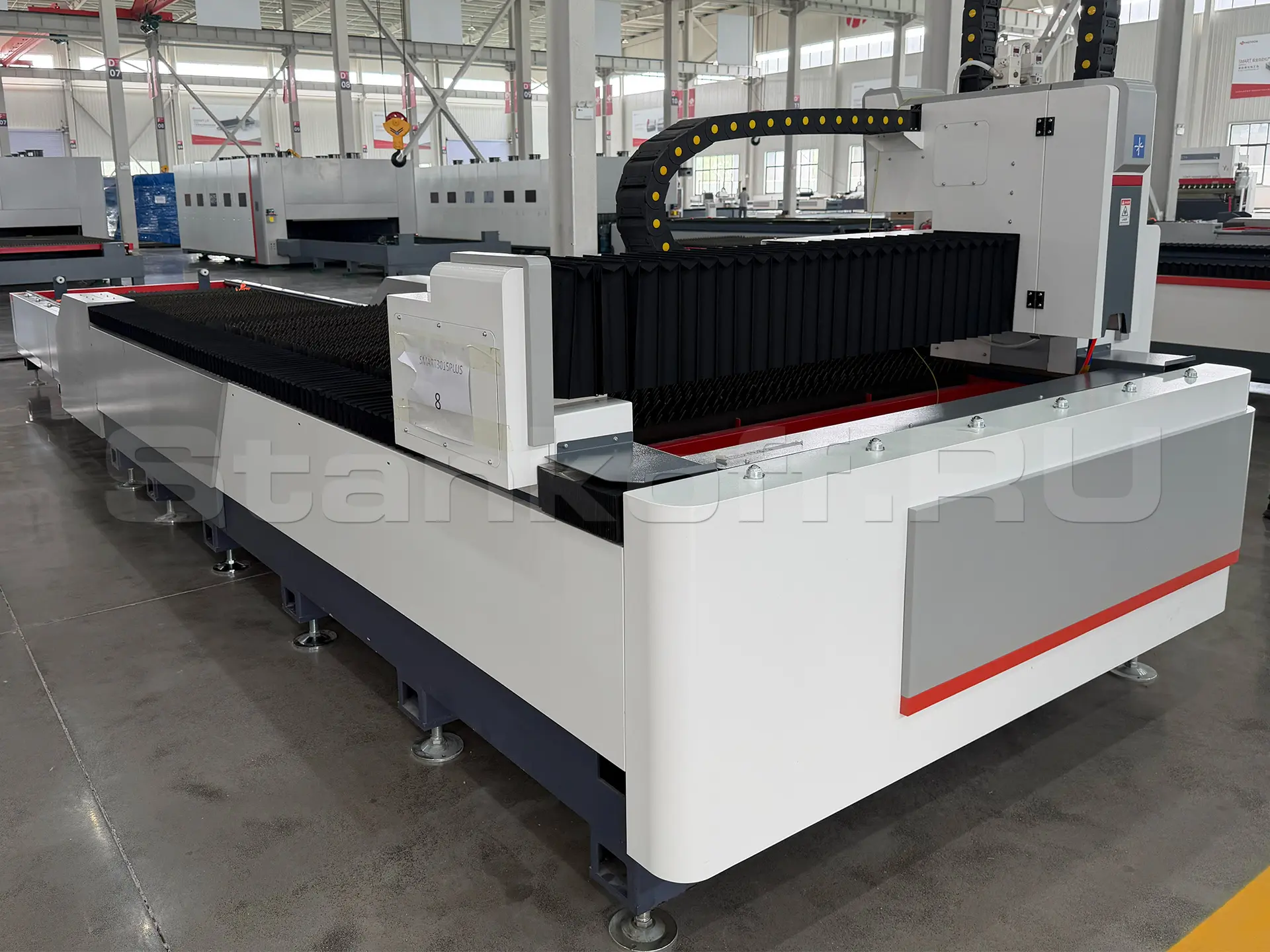

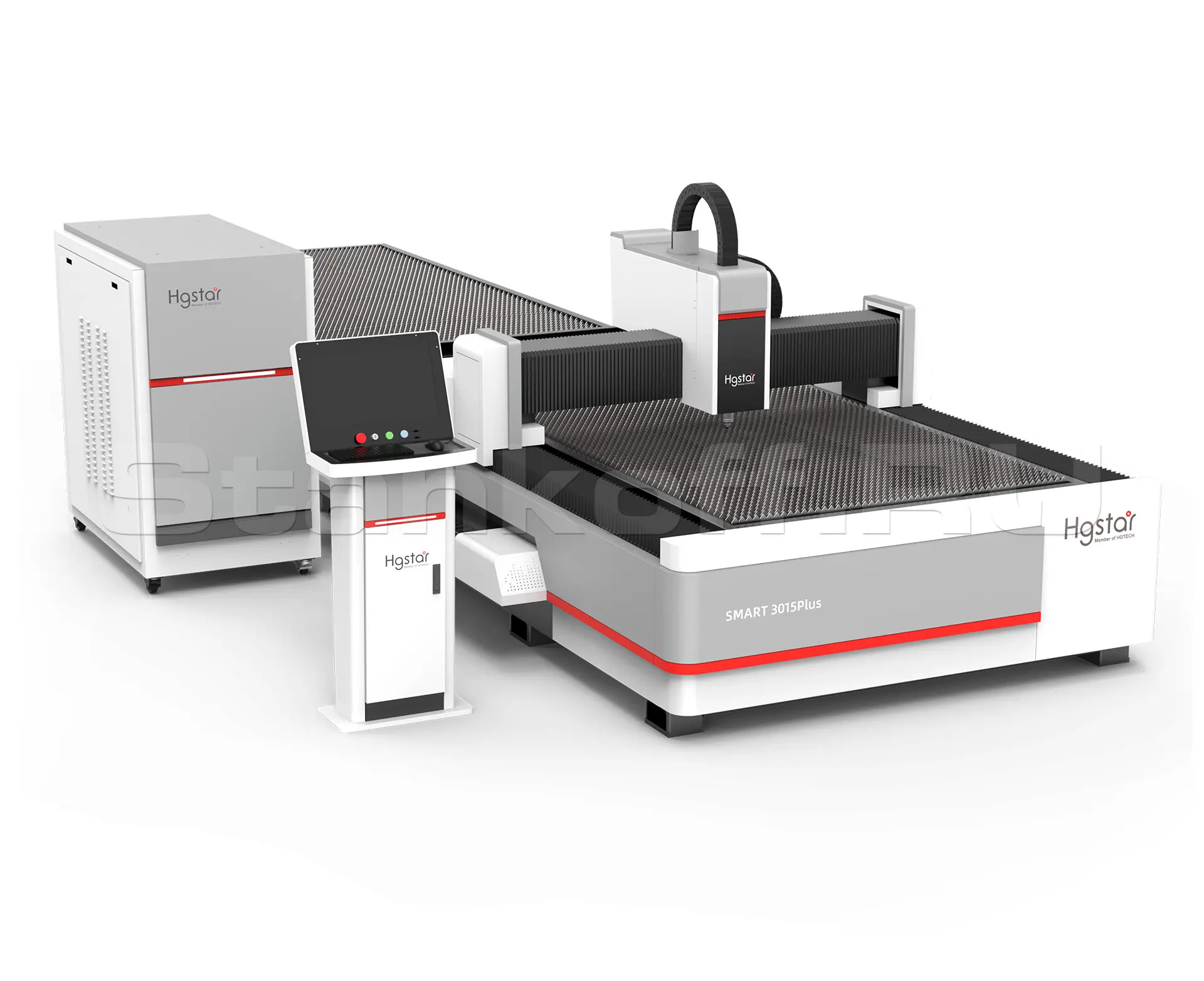

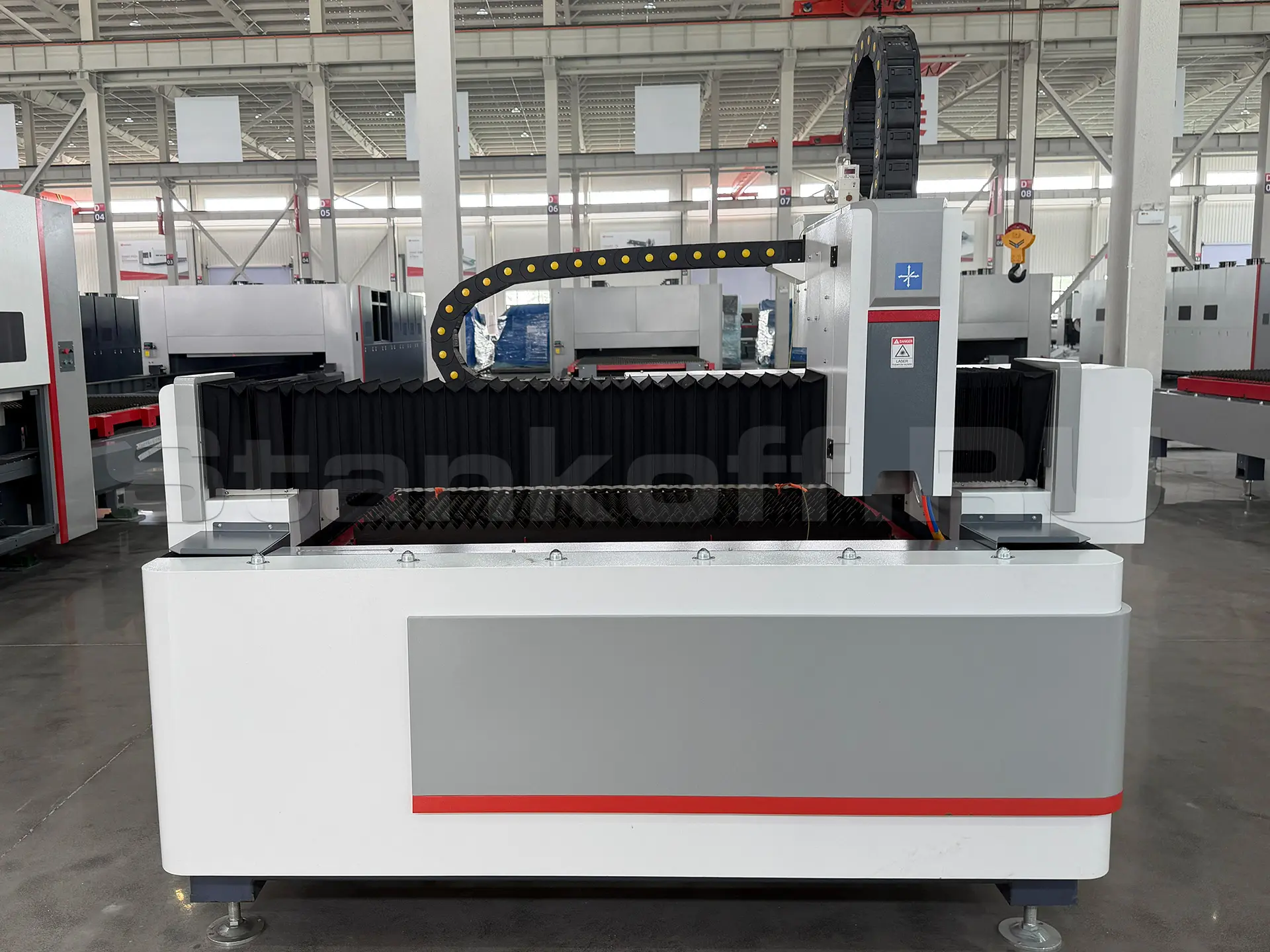

Оптоволоконный лазерный станок HGTECH SMART-3015PLUS/3000 Raycus

Name: Оптоволоконный лазерный станок HGTECH SMART-3015PLUS/3000 Raycus
Brand: HGTECH
Availability: PreOrder
Rating: 5 (1 reviews)

/ 17

Сравнить Вопросы

HGTECH (Китай)

Краткие характеристики

Артикул: SMART-3015PLUS/3000 Raycus
Мощность лазера, Вт: 3000
Источник излучения: Raycus
Ширина листа (X), мм: 1500
Длина листа (Y), мм: 3000
Толщина резки (нерж. сталь), мм: 8

Все характеристики

Модели серии

Все товары

SMART-3015PLUS/6000 Raycus

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Альберт Зарипов

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Производство мебели Производство дверей Производство рекламы Производство торгового оборудования

Уровень оборудования Профессиональный

Уровень автоматизации Автоматический

Класс точности обработки Повышенная точность

Оптимальный выбор

Углеродистая сталь

До 16 мм

Нержавеющая сталь

До 8 мм

Листовой металл

До 1500×3000 мм

Когда стоит рассмотреть другие модели

При необходимости точной и безконусной обработки листового материала более 16 мм углеродистой стали потребуется станок повышенной мощности (6 квт и более).
Если нужна автоматическая загрузка и выгрузка – станок можно дополнить соответствующими системами автоматизации.

Что получает производство

Сокращение простоев между циклами резки.

Обработка листового металла толщиной до 16 мм и размером до 1,5*3м.

Минимизация влияния человеческого фактора.

Чистая рабочая зона без дыма и пыли.

Где наиболее эффективен

Производство рекламы

Точная резка тонких листов для световых коробов, панелей и декоративных элементов с минимальной обработкой кромок.

Производство дверей

Резка и гравировка стальных и нержавеющих компонентов дверных конструкций с повторяемостью по геометрии.

Производство мебели

Обработка металлического каркаса, петель, фурнитуры и декоративных вставок для модульных систем.

Производство торгового оборудования

Резка несущих элементов стеллажей, кассовых панелей и крепёжных конструкций с точностью под стандартные размеры.

Какие проблемы решает

Проблема

Избыточный ручной труд

Решение

Наличие сменного стола позволяет снизить количество ручного труда при использовании кран-балки для погрузки листа во время работы станка или дополнительными системами автоматизации погрузки/выгрузки.

Проблема

Недостаточная производительность

Решение

После окончания реза одного листа станок не останавливается на снятие порезанных изделий и укладку нового листа металла. Сменный стол позволяет делать это параллельно раскрою снижая общее время на работу.

За счёт чего достигается результат

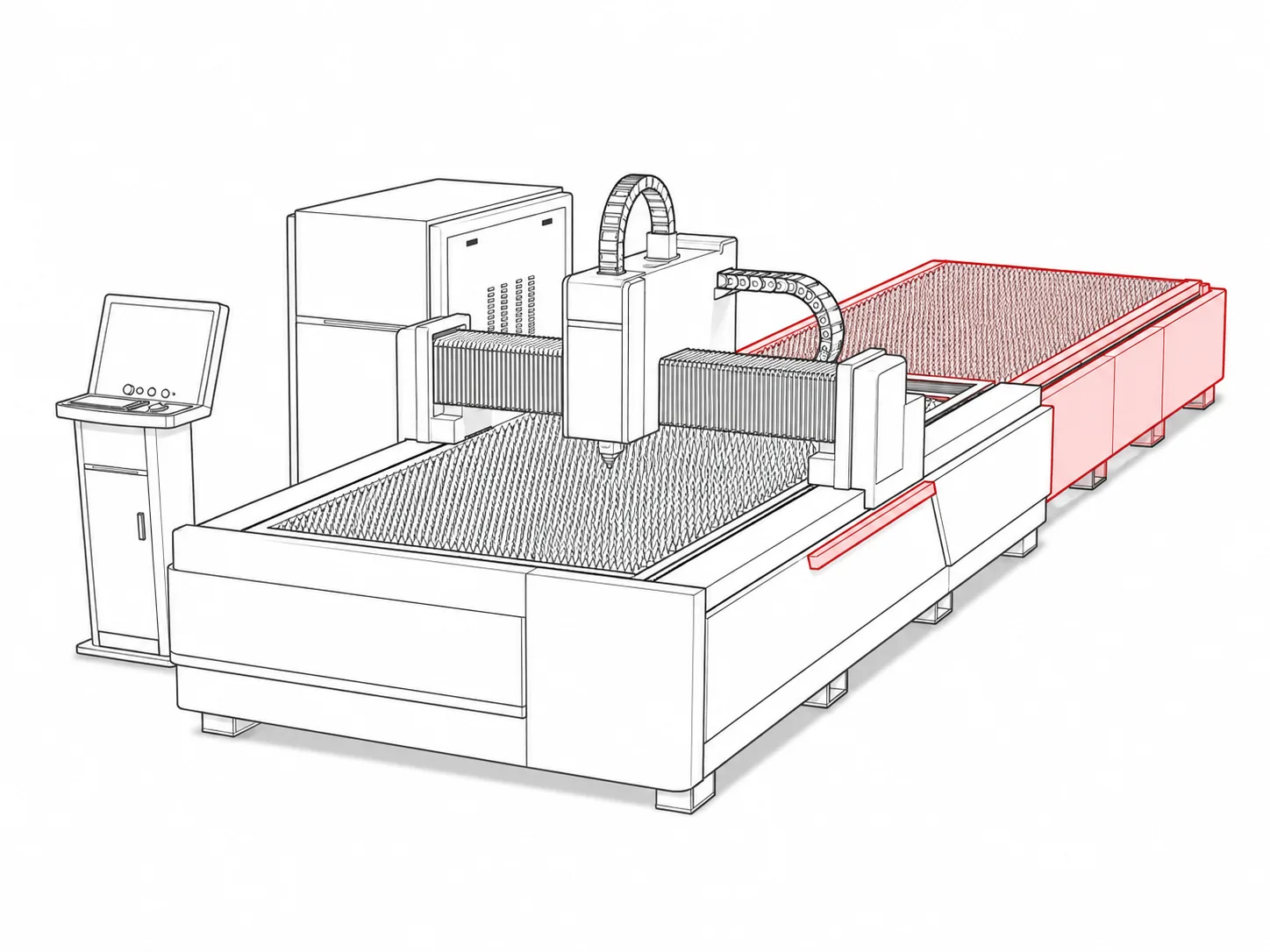

Параллельная загрузка-выгрузка материала

Параллельная подготовка следующей заготовки во время резки сокращает простои и повышает производительность на 30–50%.

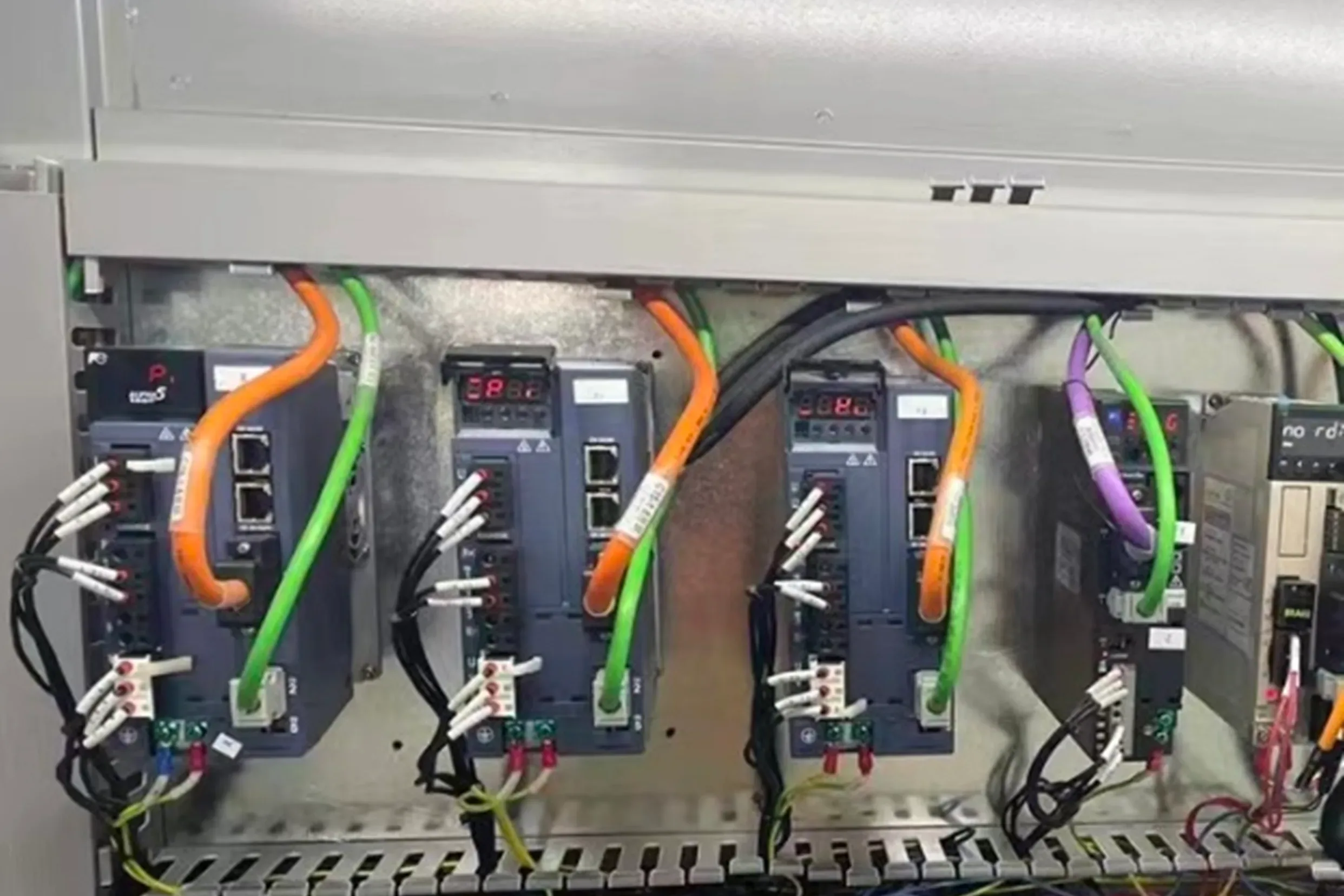

Точная и быстрая обработка листов

Серводрайверы INOVANCE обеспечивают позиционирование с точностью ±0,05 мм и скорость холостого хода до 100 м/мин, минимизируя производственный цикл.

Независимый контроль давления в магистралях

Контроль давления воздуха, кислорода и азота автоматически останавливает резку при сбое подачи, защищая режущую голову и заготовку.

Долгосрочная надёжность оптики

Четыре защитные линзы и герметичная конструкция головы с эффективной системой охлаждения снижают загрязнение оптики и увеличивают интервалы обслуживания.

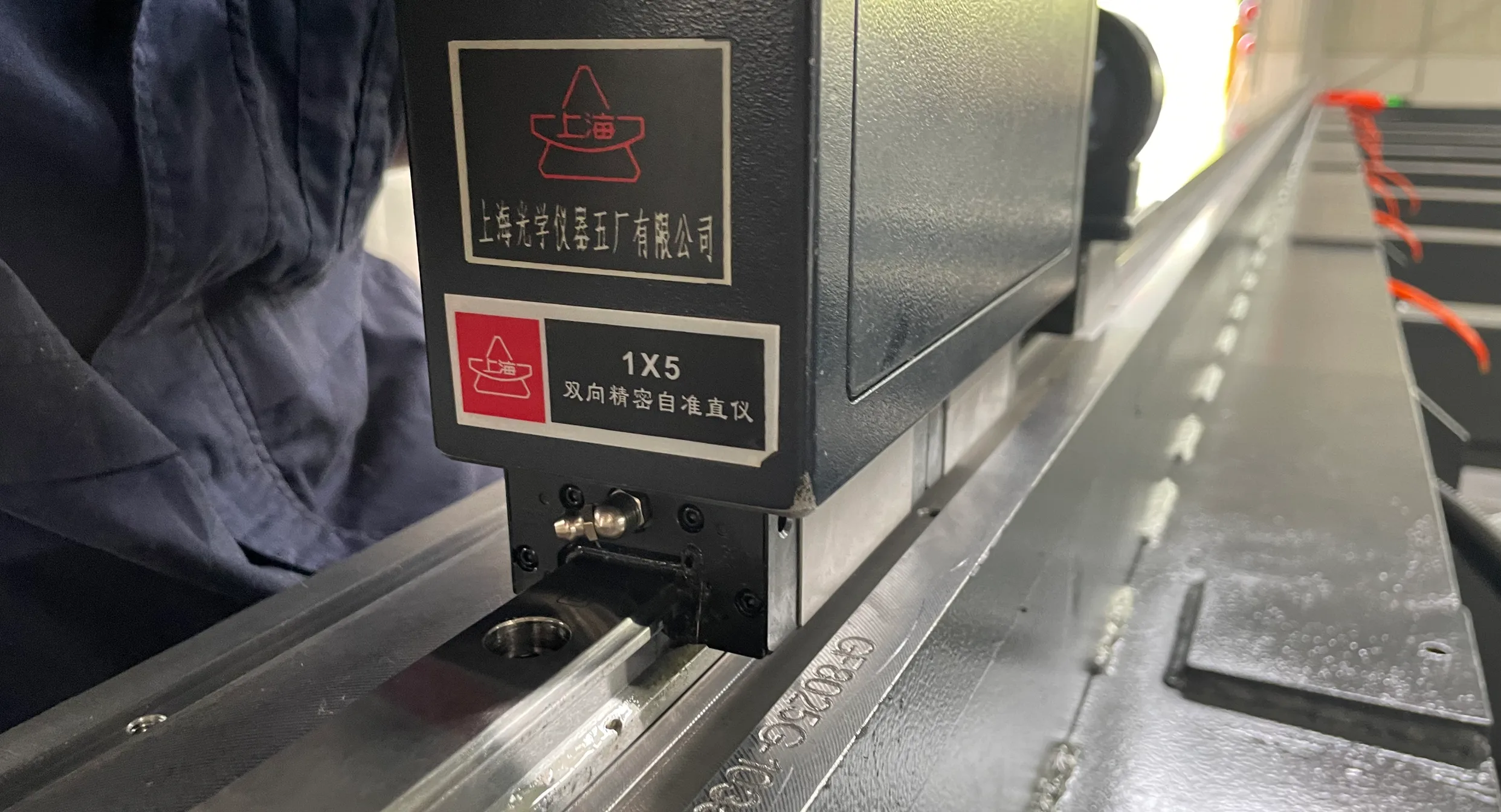

Гарантированная точность сборки

Проверка интерферометром после сборки и многократные тестовые прогоны.

Управление без программирования

Система CYPCUT с интуитивным интерфейсом и встроенной базой параметров резки HGTECH позволяет оператору подготовить задание без знания кода.

Стабильная мощность излучения

Достигается за счёт источника Raycus 3000 Вт с высокой стабильностью мощности ±1,5%, качественным лучом BPP 1,5–2 мм·мрад и точной регулировкой мощности в диапазоне 10–100%.

Защита электроники и лазера

Отдельностоящий электрошкаф с разделением силовых и слаботочных цепей и системой вентиляции предотвращает перегрев компонентов и лазерного источника.

Если коротко

Решение для растущего производства: станок заменяет часть ручных операций, ускоряет выпуск деталей и позволяет брать больше заказов. Работает с листовым металлом толщиной до 16 мм и рассчитан на стабильную многосменную загрузку.

Конструктив

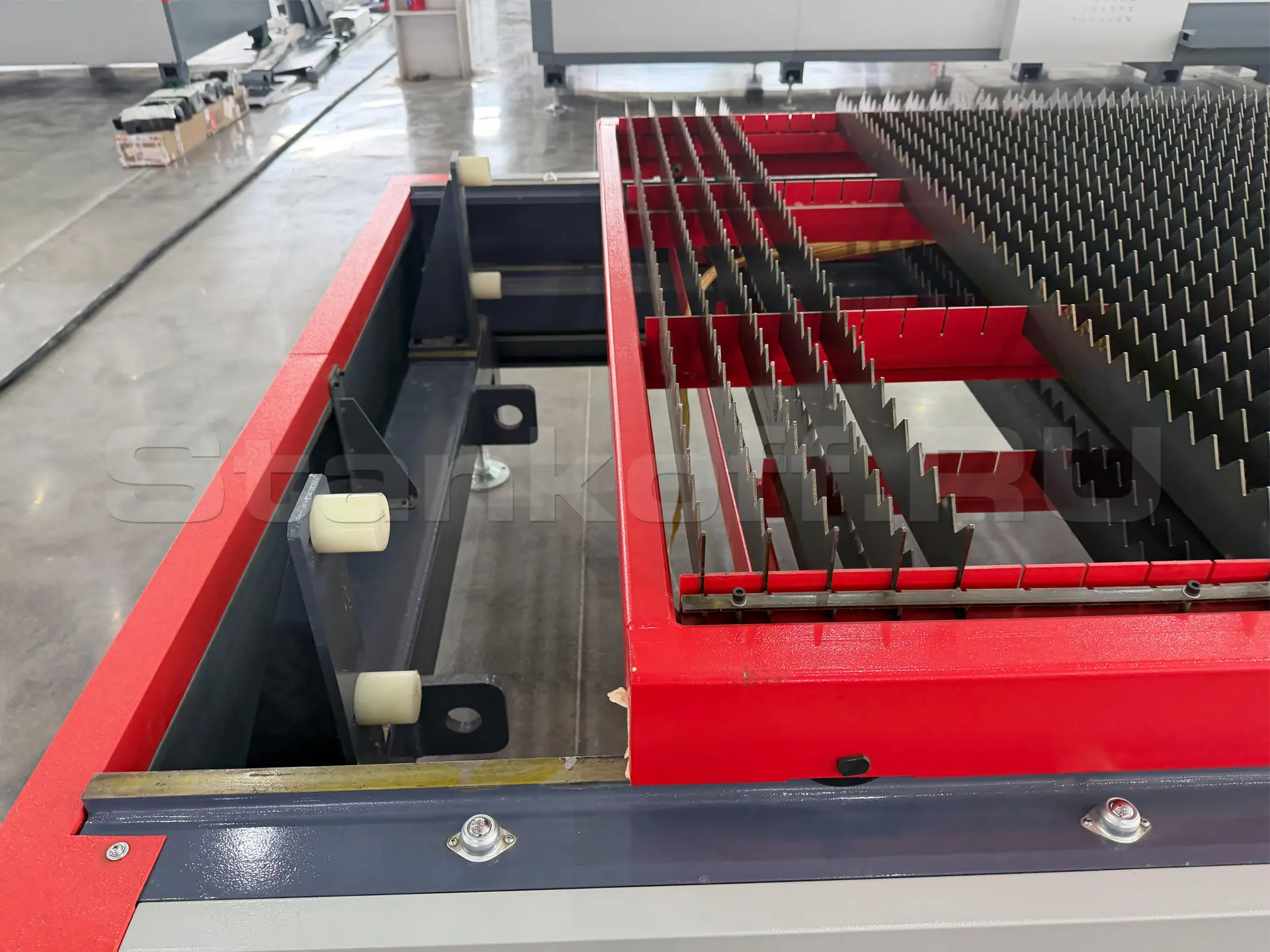

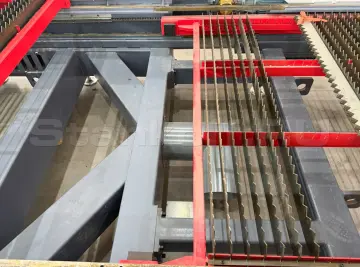

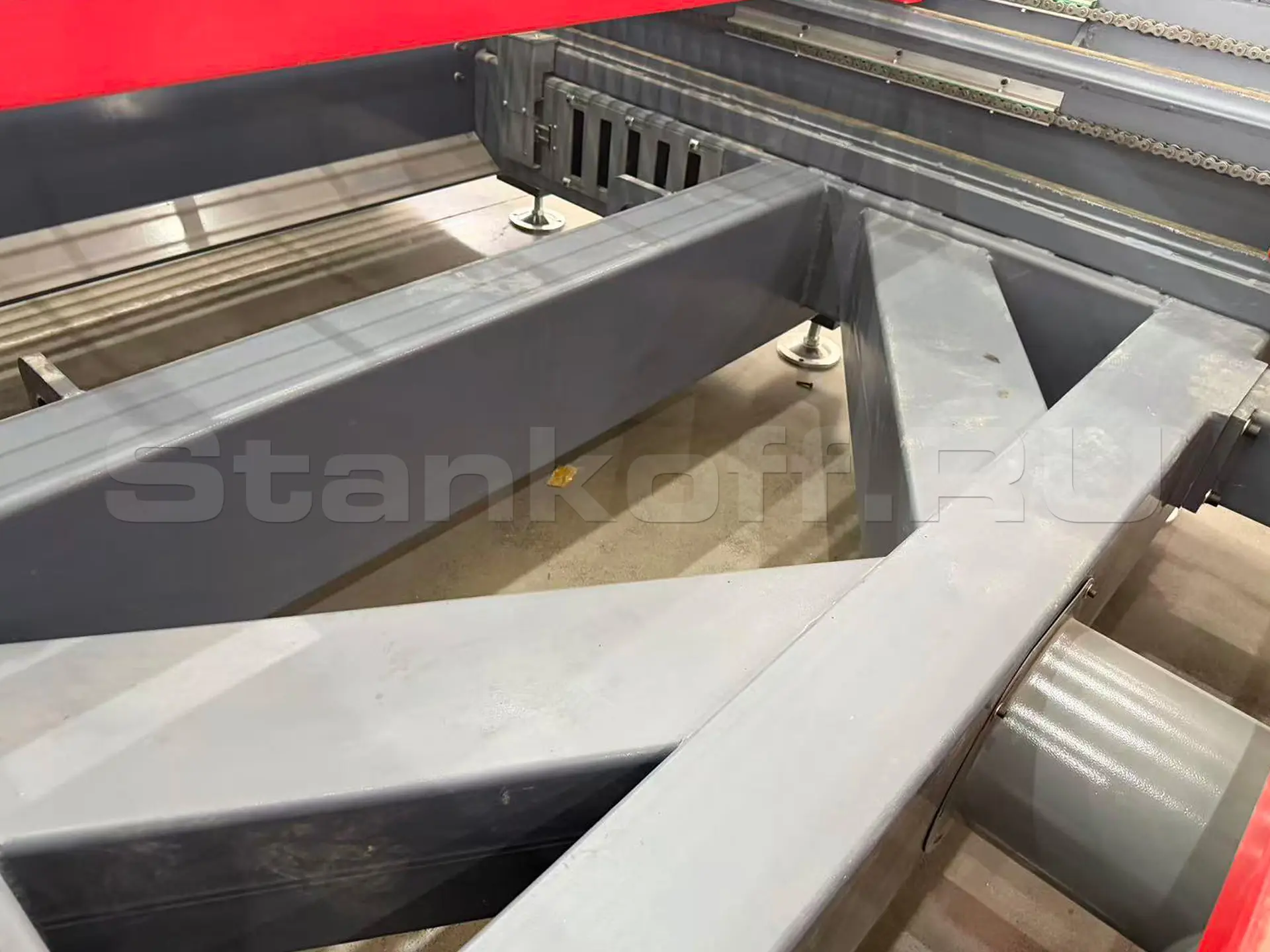

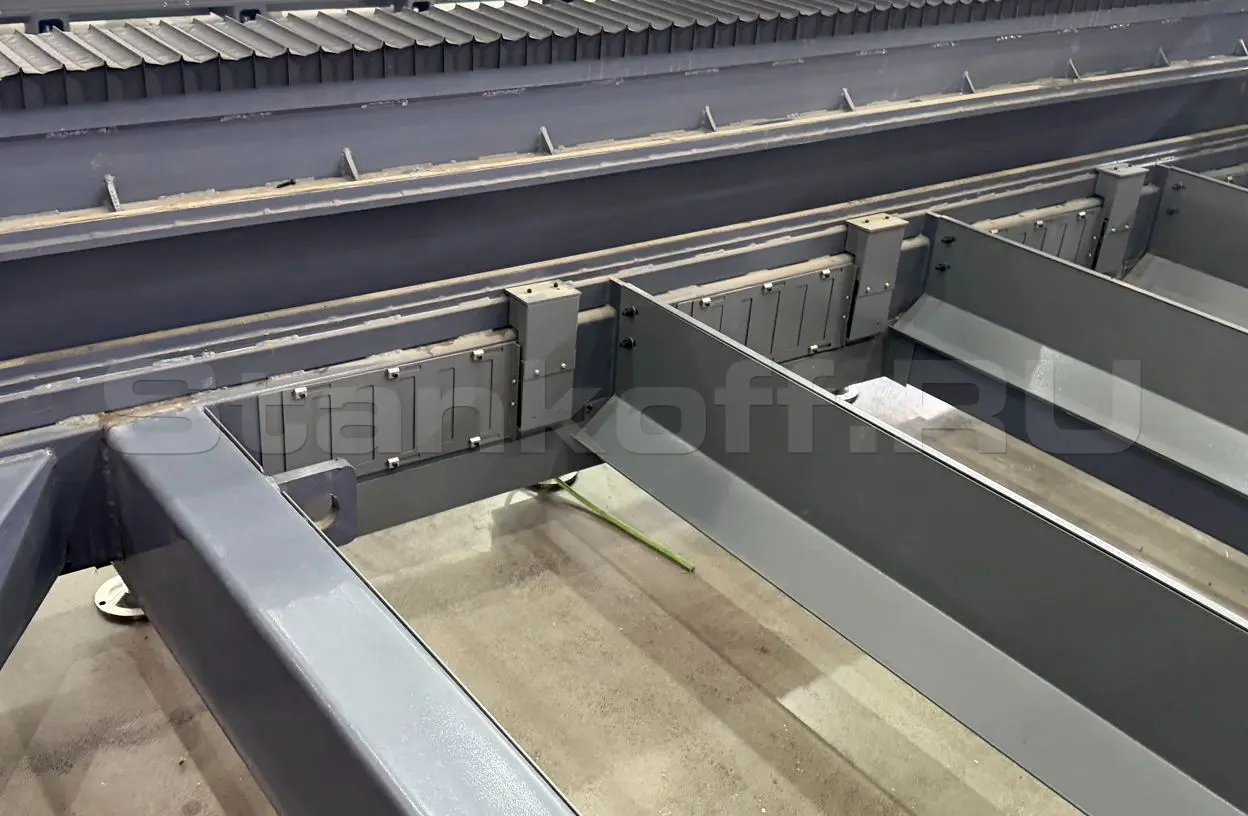

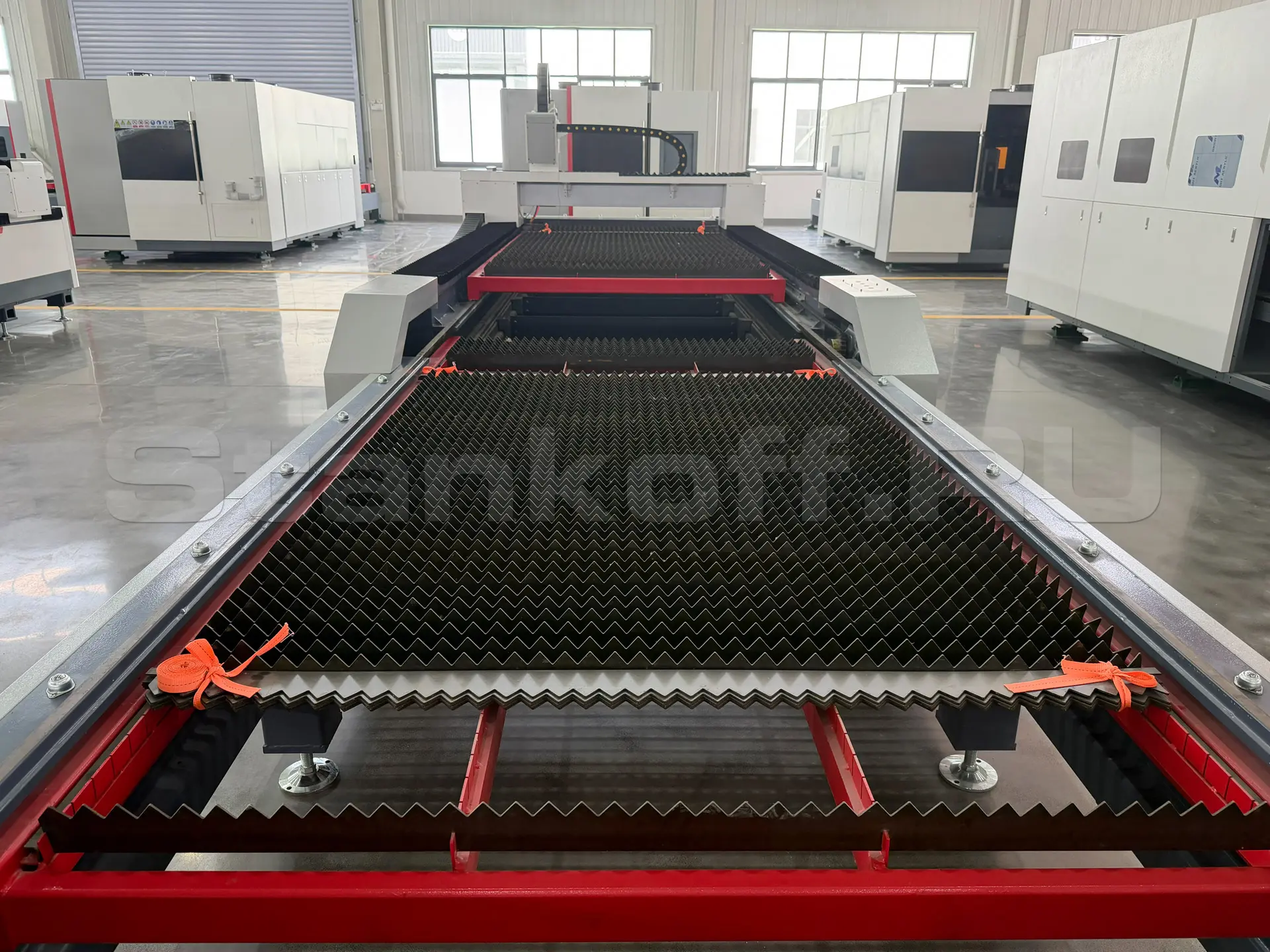

Усиленная станина

Cварная станина из высокопрочной стали устойчива к вибрациям, ударам и температурным деформациям.

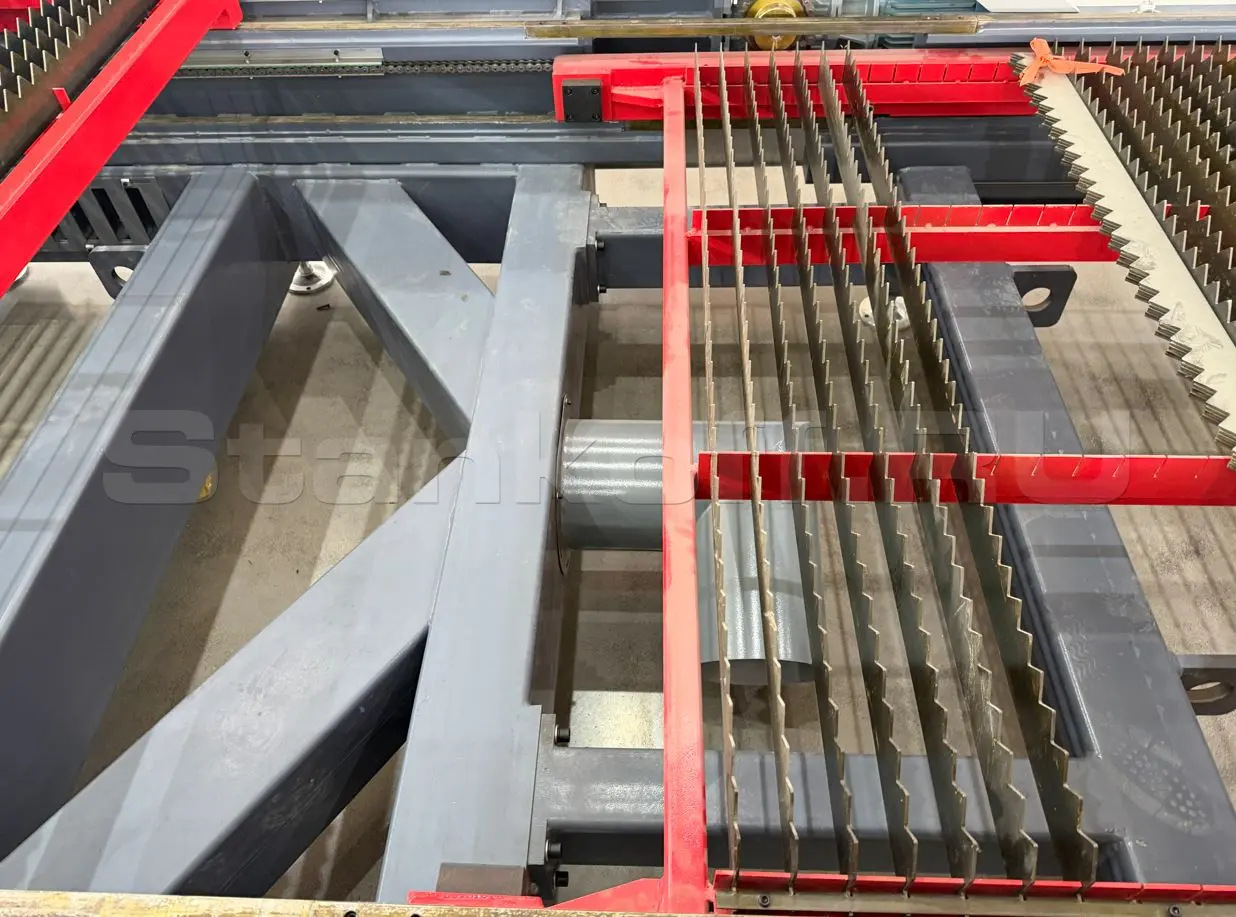

Изогнутая конструкция зубчатых ламелей повышает их долговечность и снижает вибрации при резке. Минимальный контакт с заготовкой — снижается риск отражения лазерного луча и появления подпалов на кромке.

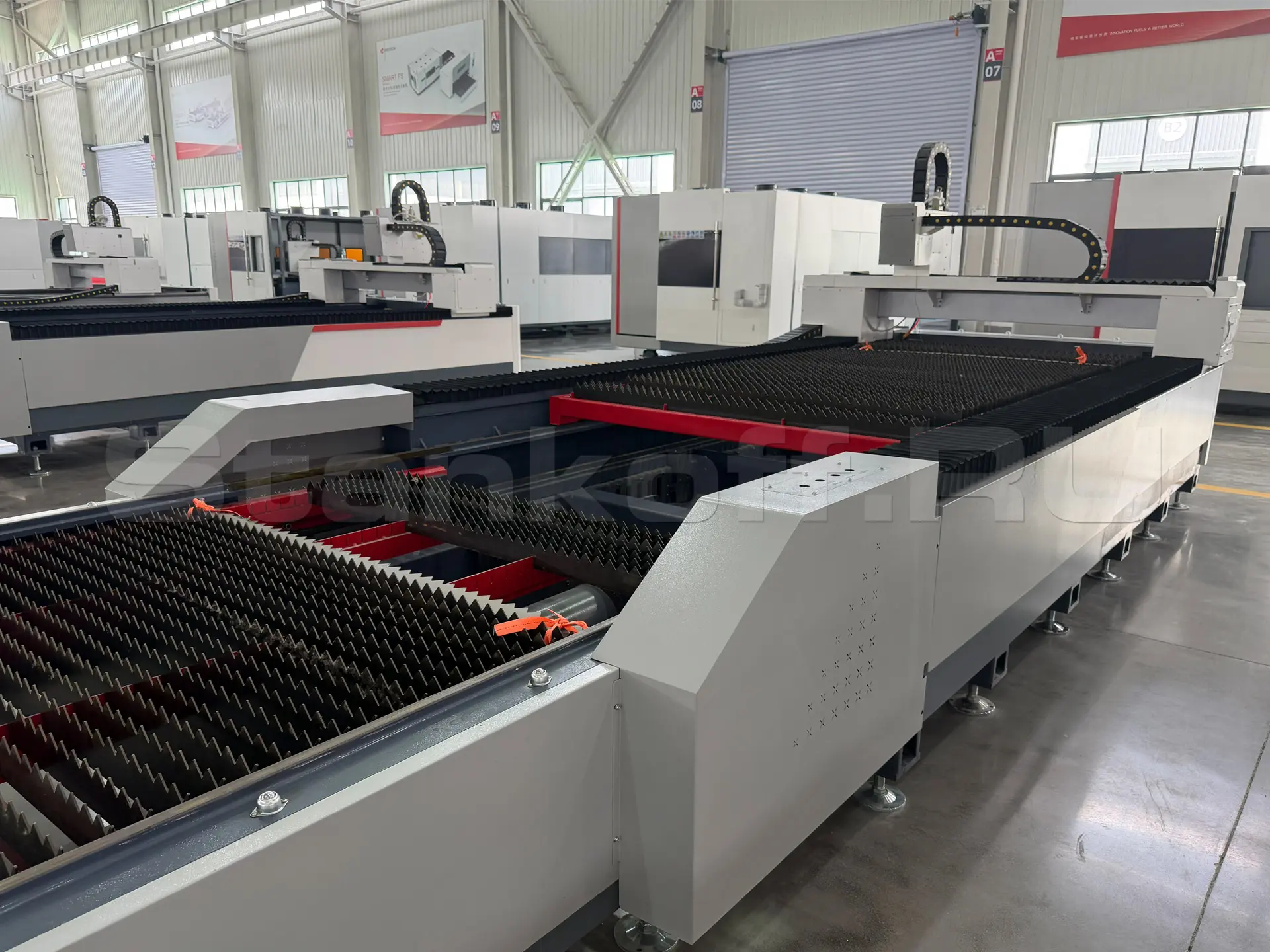

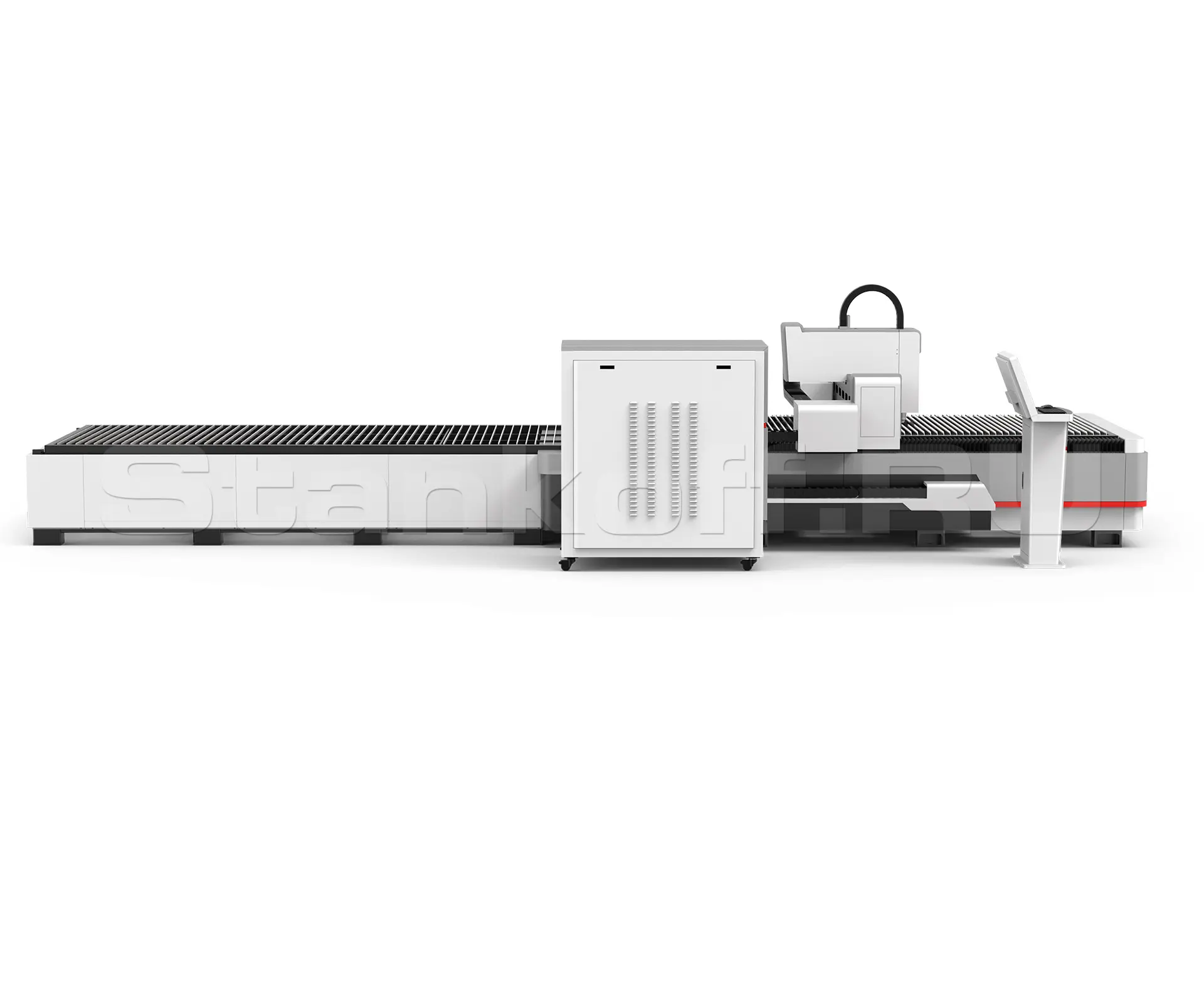

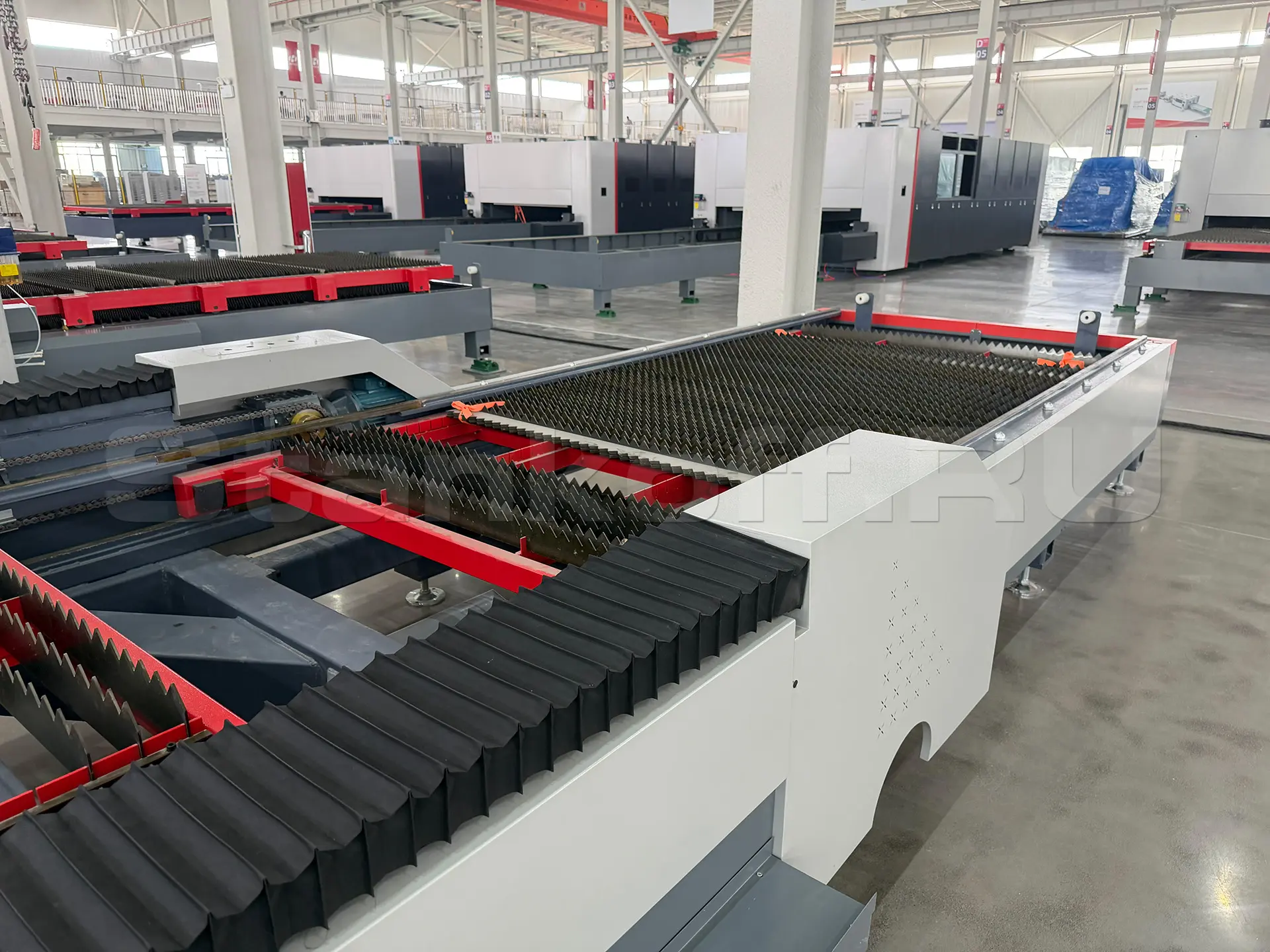

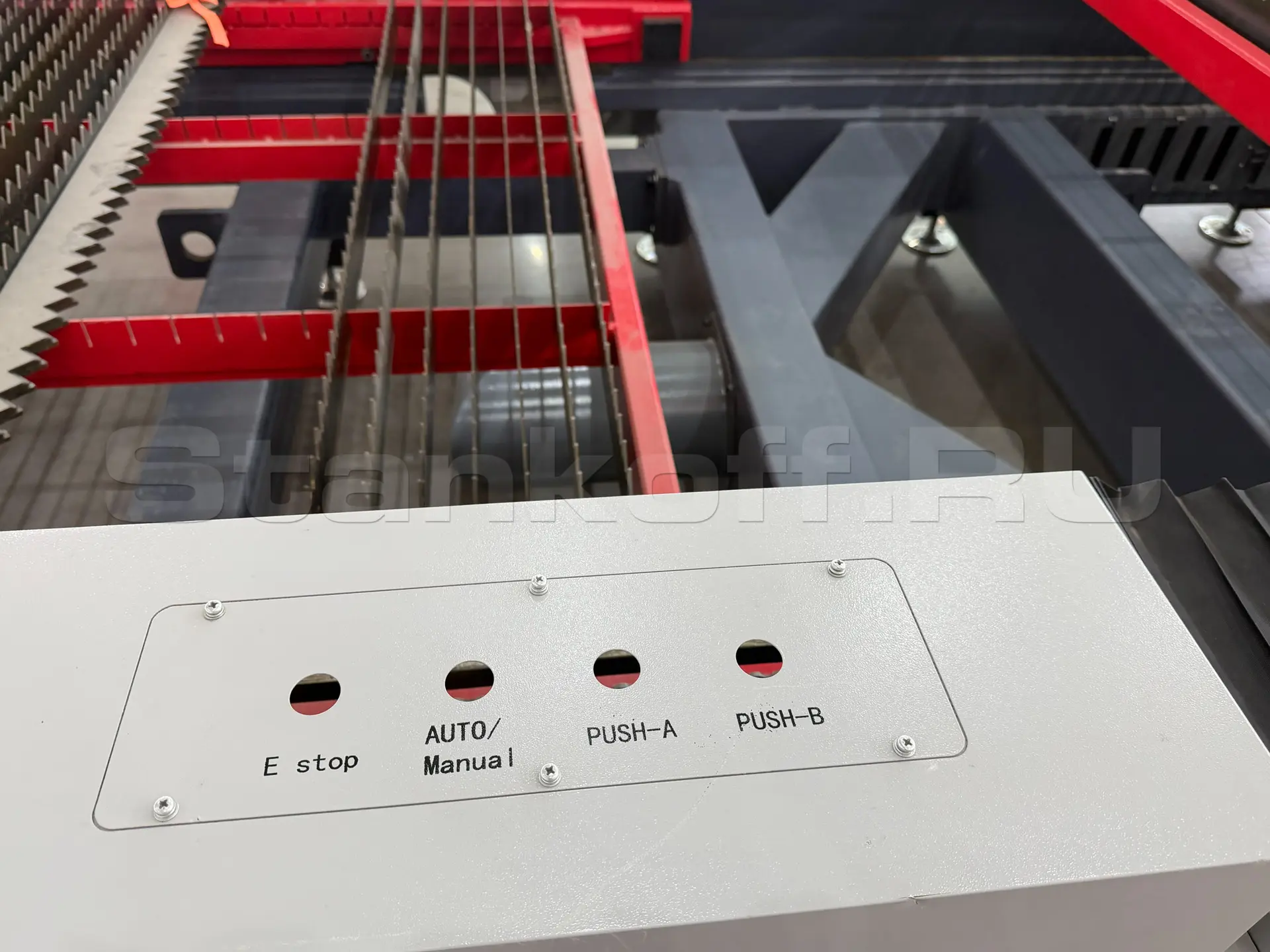

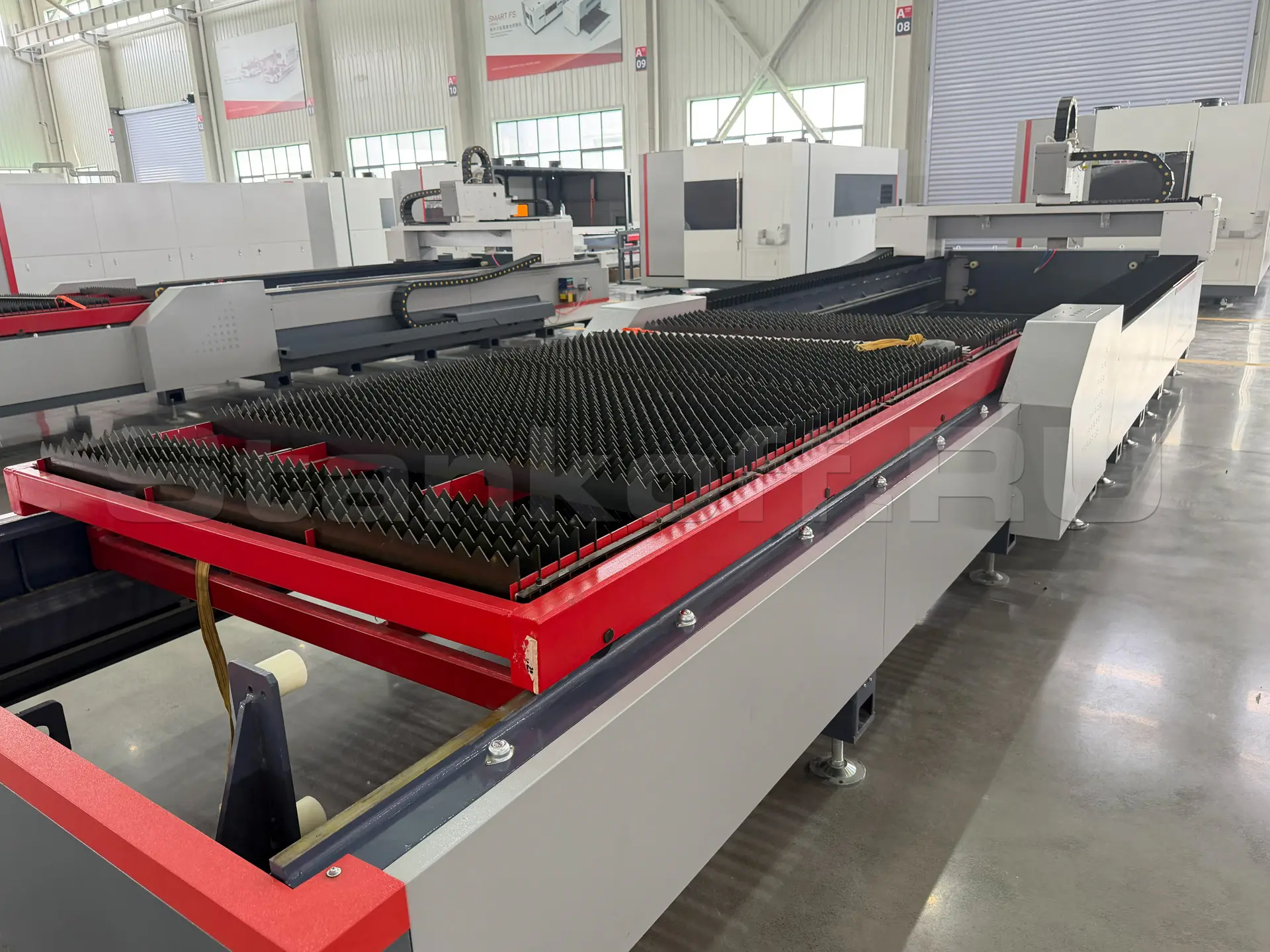

Сменный стол

Используется сменный стол с одновременным перемещением паллет и двухсторонним приводом с цепной передачей. Такая конструкция сокращает время смены рабочего стола и повышает производительность оборудования: во время обработки одного листа оператор может одновременно выгружать готовую заготовку и загружать новый материал на вторую паллету.

Зональная система вытяжки

Рабочий стол разделён на изолированные зоны дымоудаления, оснащённые автоматически управляемыми заслонками. В процессе резки система синхронно с перемещением режущей головы открывает вытяжной канал в активной зоне обработки и закрывает неиспользуемые секции. Концентрация воздушного потока непосредственно в области реза повышает эффективность удаления дыма, пыли и продуктов горения при неизменной производительности вытяжного вентилятора мощность 5,5 кВт.

Проверка ровности интерферометром

После сборки отдельных узлов завод выполняет проверку ровности интерферометром и проводит многократные тестовые прогоны. Такой подход подтверждает точность мелкоузловой сборки.

Алюминиевый портал

Портал изготовлен из авиационного алюминиевого сплава методом экструзионного прессования. После искусственного старения материал достигает прочностных характеристик сплава. Портал из высокопрочного алюминиевого сплава сочетает малую массу и высокую жёсткость конструкции. Такое исполнение обеспечивает отличные динамические характеристики и позволяет стабильно работать при высоких нагрузках и ускорениях.

Зубчатая шестерня-рейка и направляющие

• Шестерня T-WIN, 5-й класс точности;
• Зубчатая рейка T-WIN, 6-й класс точности;
• Линейные направляющие PEK, Италия, класс точности P/H, при монтаже выверяются лазерным коллиматором, что обеспечивает точность позиционирования до 0,05 мм.

Лазерная голова с автофокусом BOCI BLT 310

Станок оснащён лазерной головой с автофокусом, которая автоматически настраивает положение фокуса под тип и толщину материала, повышая скорость и стабильность резки. Эффективная система охлаждения линз и сопла обеспечивает надёжную работу на высоких режимах, а четыре защитные линзы снижают загрязнение оптики и увеличивают срок службы головы. Герметичная конструкция и совместимость с интерфейсами QBH, QD и G5 повышают надёжность и универсальность оборудования.

Лазерный источник Raycus

Совместная разработка HGTECH и Raycus обеспечивает высокую производительность и стабильную резку. Одномодульный волоконный лазерный источник третьего поколения с высокой эффективностью электрооптического преобразования и стабильными оптическими характеристиками. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводрайверы INOVANCE

Серводрайверы обеспечивают точное управление серводвигателями, быстрый отклик и стабильное перемещение портала при высоких скоростях и динамических нагрузках.

Водяной чиллер

Автоматический чиллер 3000 Вт для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Система управления CYPCUT (FSCUT 2000E)

• Интуитивно понятное управление без ручного написания управляющих программ;
• Непрерывная резка на лету;
• Непрерывный прожиг на лету;
• Встроенная база технологических параметров лазерной резки HGTECH;
• Возврат к непрорезанному или дефектному участку для повторной резки;
• Контроль высоты режущей головы.

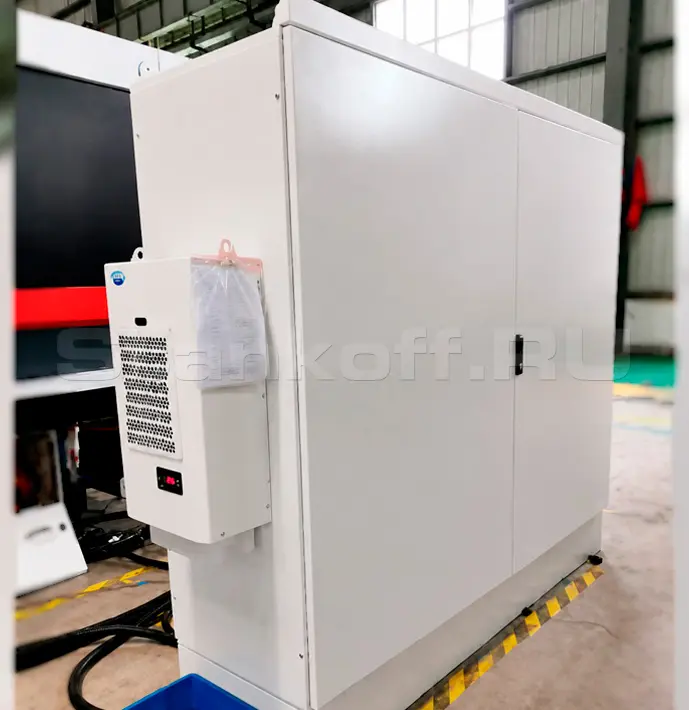

Шкаф управления

Электрошкаф защищает электрические и электронные компоненты от пыли и загрязнений. Встроенный промышленный кондиционер поддерживает заданную рабочую температуру внутри шкафа независимо от температуры окружающего воздуха в производственном помещении. Это предотвращает перегрев или переохлаждение электроники и обеспечивает стабильную работу системы управления как при высокой, так и при низкой температуре в цехе.

Пропорциональный клапан SMC

Станок оснащен высокоточным пропорциональным клапаном SMC для автоматического регулирования давления кислорода. Управление осуществляется программным обеспечением станка в соответствии с заданными параметрами технологического процесса, обеспечивая точную и стабильную подачу режущего газа.

Датчики низкого давления на 3 магистрали

Датчики обеспечивают независимый контроль давления в магистралях сжатого воздуха, кислорода и азота. При прекращении подачи газа, снижении давления в баллоне или неисправности компрессора система формирует аварийный сигнал и автоматически приостанавливает обработку. Это предотвращает повреждение режущей головы, ухудшение качества реза и порчу заготовки.

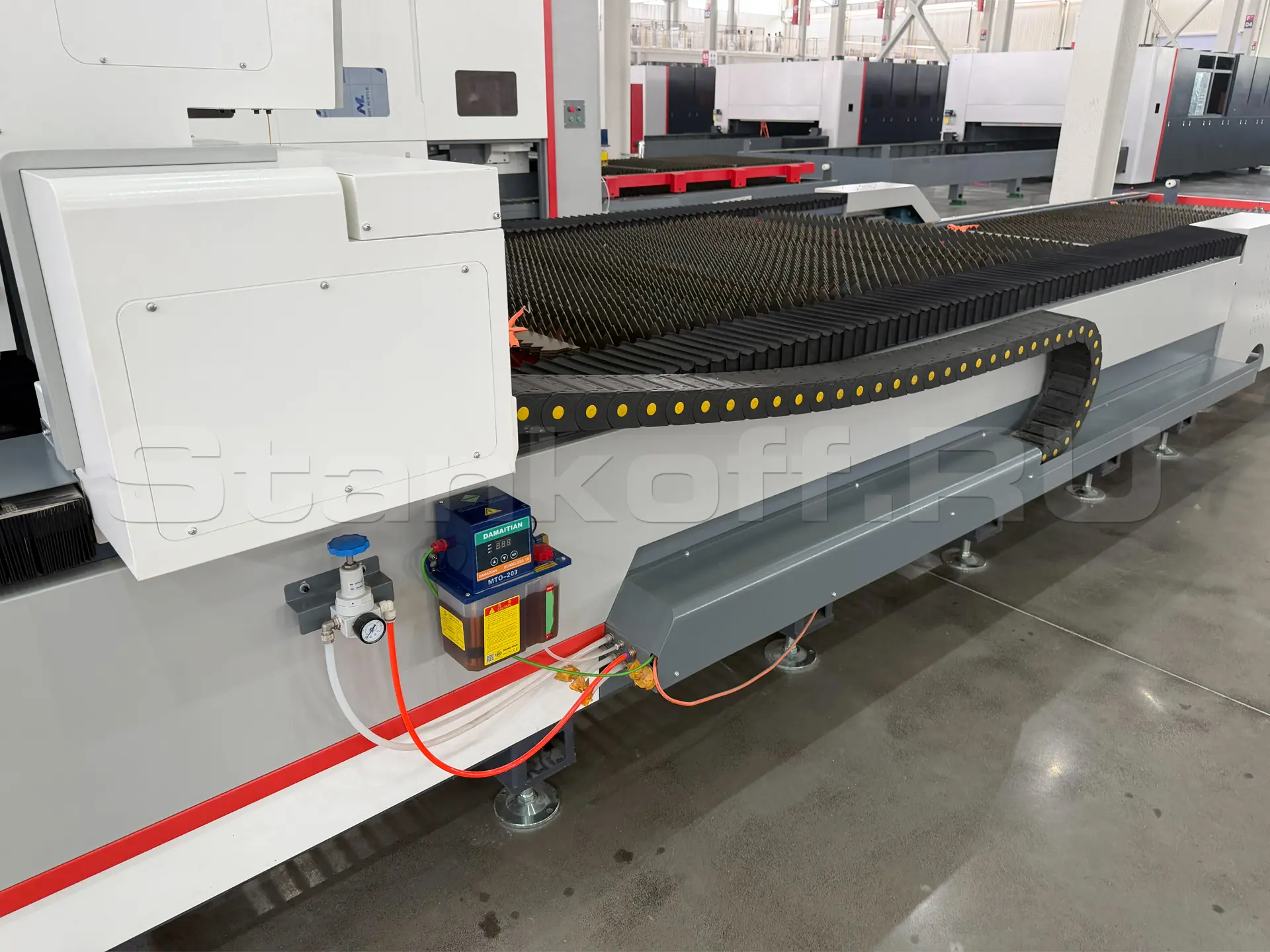

Автоматическая система смазки

Подаёт масло к направляющим и подвижным узлам с заданным интервалом и давлением, снижая износ и поддерживая точность перемещений.

Дополнительные опции

Мы убрали из процесса всё, что напрягало.

Робот-погрузчик – не нужно звать второго человека и рисковать спиной.
Криобак – не нужно возиться с баллонами и газом.
Станок снятия грата – не нужно вручную чистить детали и закруглять кромку. Всё для того, чтобы лазерный станок работал максимально эффективно, а ваши трудовые будни стали проще.

Один оператор управляет всем, а на выходе – готовые детали без грата и со стабильным качеством.

О заводе HGTECH

Характеристики

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Обрабатываемые материалы
Ширина листа (X), мм	1500
Длина листа (Y), мм	3000
Толщина резки (нерж. сталь), мм	8
Толщина резки (углерод. сталь), мм	16
Максимальная нагрузка на стол, кг	1500
Ход по оси Х, мм	1530
Ход по оси Y, мм	3050
Ход по оси Z, мм	250
Исполнение
Внешнее исполнение	Открытое; Со сменным столом
Зональное дымоудаление	Есть
Скоростные характеристики
Скорость холостого хода, м/мин	100
Макс. скорость согласованного позиционирования, м/мин	140
Ускорение, G	1,2
Мощность сервоприводов по оси X, Вт	850
Мощность сервоприводов по оси Yх2, Вт	1300
Мощность сервоприводов по оси Z, Вт	400
Точность позиционирования, мм	±0,05
Точность повторного позиционирования, мм	±0,025
Программно-аппаратные характеристики
Система управления	Cypcut (FSCUT 2000E)
Диагональ монитора, дюйм	21,5
Электропитание
Напряжение, В	380
Частота напряжения, Гц	50
Мощность вытяжного вентилятора, кВт	5,5
Общие характеристики
Функция автоматического регулирования кислорода	Есть
Габаритные параметры
Габаритные размеры станка, мм	12000 × 3000 × 2400
Вес нетто, кг	5500
