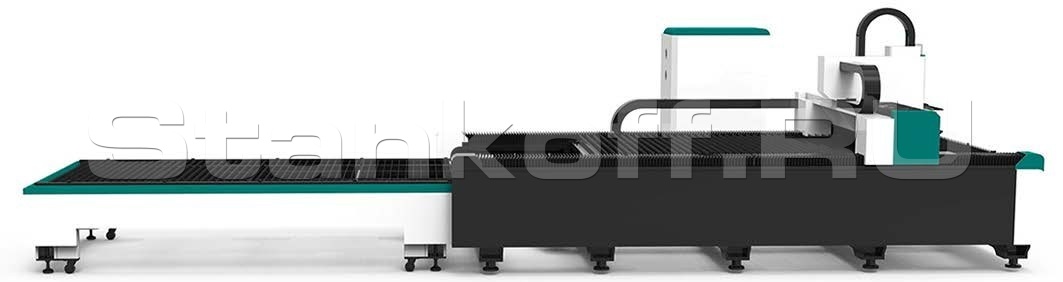

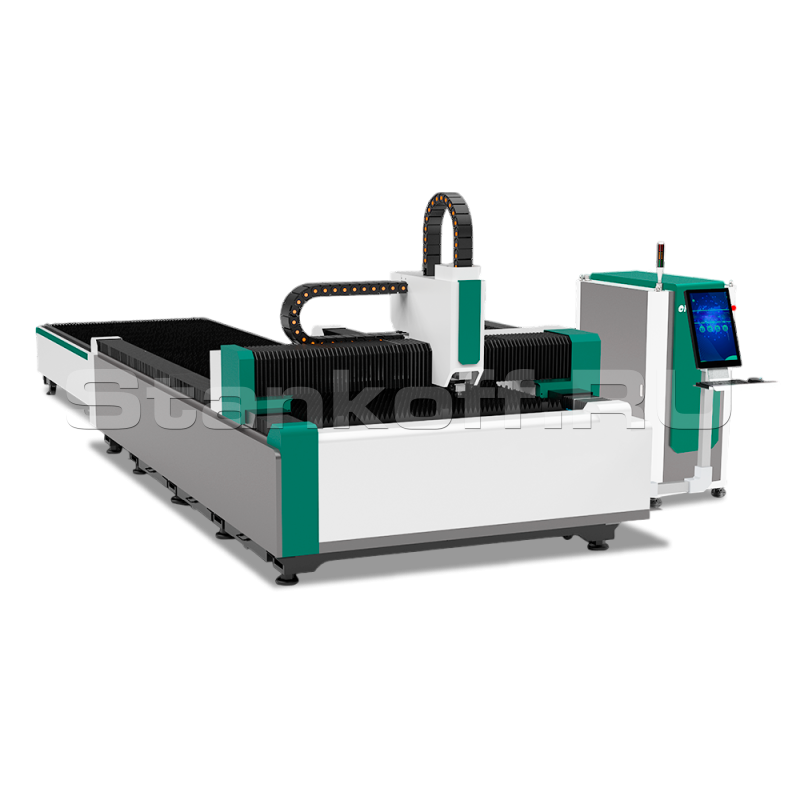

Оптоволоконный лазерный станок ЧПУ EH3015/6000 Raycus
Оптоволоконный лазерный станок ЧПУ EH3015/6000 Raycus обеспечивает высокую скорость резки металла при низком энергопотреблении — в два раза быстрее СО₂‑лазера той же мощности. Станок TS1530L выполнен из качественных промышленных комплектующих и способен работать в режиме 24/7.
ПодробнееКонструктив
Оптоволоконный лазерный станок ЧПУ EH3015/6000 Raycus обеспечивает высокую скорость резки металла при низком энергопотреблении — в два раза быстрее СО₂‑лазера той же мощности. Станок TS1530L выполнен из качественных промышленных комплектующих и способен работать в режиме 24/7. Оптоволоконный источник даёт узкий ровный рез без дополнительной доработки и легко справляется с высоко отражающими металлами, снижая себестоимость продукции.
Оборудование применяется для резки различных металлов, включая углеродистые и конструкционные стали, оцинкованные и электротехнические стали, нержавеющую сталь.
Комплектующие
| Режущая голова с автофокусом |
BOCI BLT421S (Швейцария) |
| Зубчатая передача «шестерня-рейка» | Тайвань |
| Квадратные линейные направляющие | Тайвань |
| Сервопривод и привод |
Yaskawa (Япония) |
| Редуктор | Kofon (Китай) |
| Источник излучения | Raycus (Китай) |
| Система ЧПУ и софт | СypCut (FSCUT 4000E) (Китай) |
| Водяное охлаждение - чиллер |
Hanli (Китай) |
| Пропорциональный клапан | SMC (Япония) |
| Подшипники | NSK (Япония) |
| Электрические компоненты | Schneider (Франция) |
| Вентилятор | 1,5 кВт |
Конструктивные особенности

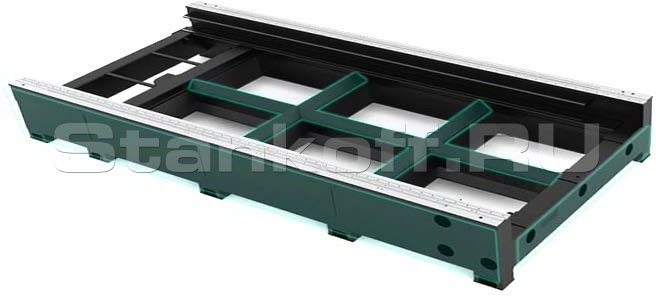

Сварная станина
• Процесс сварки корпуса с использованием защитной сварки углекислым газом
• Отжиг при 600 °C для снятия внутренних напряжений.
• Грубая фрезеровка основных посадочных поверхностей.
• Вибрационное старение для стабилизации геометрии и снижения остаточных напряжений.
• Естественное старение для окончательного улучшения свойств металла.
• Финальная высокоточная обработка на 5-осевых центрах за одно базирование.

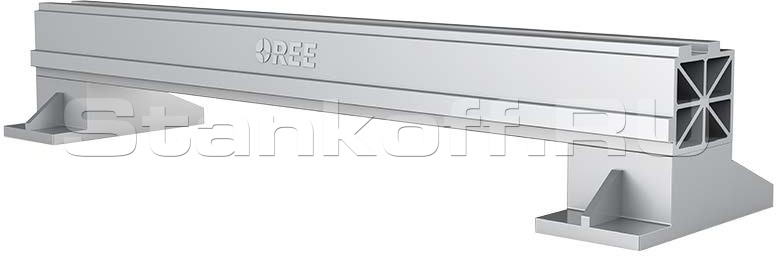

Литой алюминиевый портал
Сменный стол
Ролики загрузки

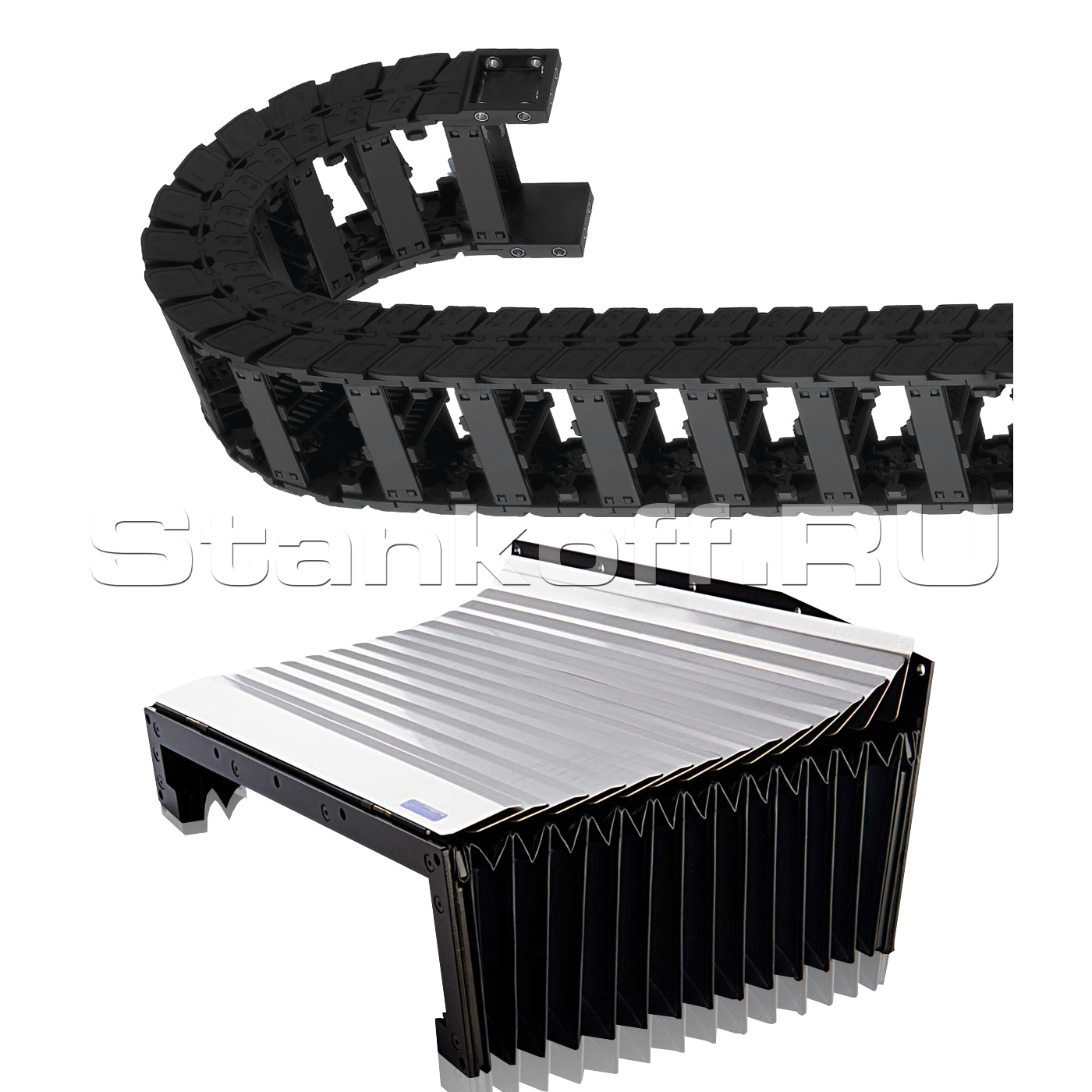

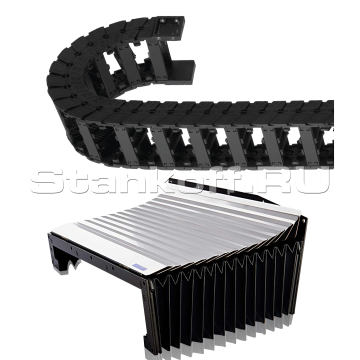

Металлическая гофрозащита

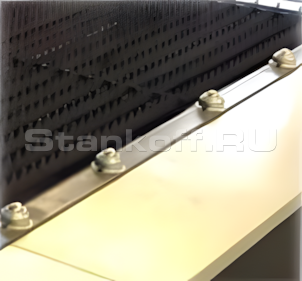

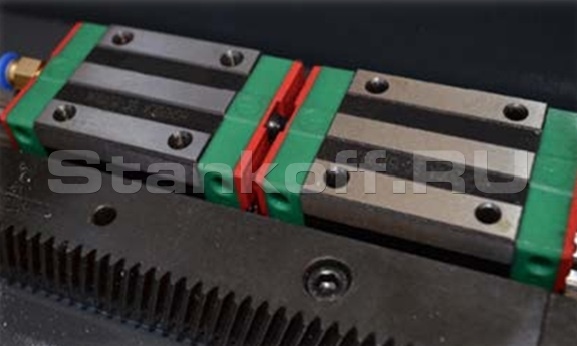

Направляющие

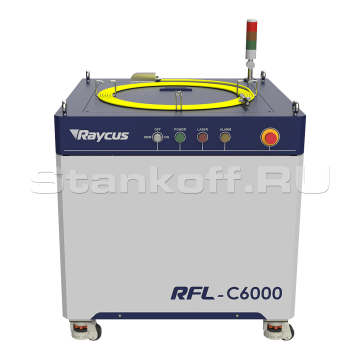

Лазерный источник Raycus

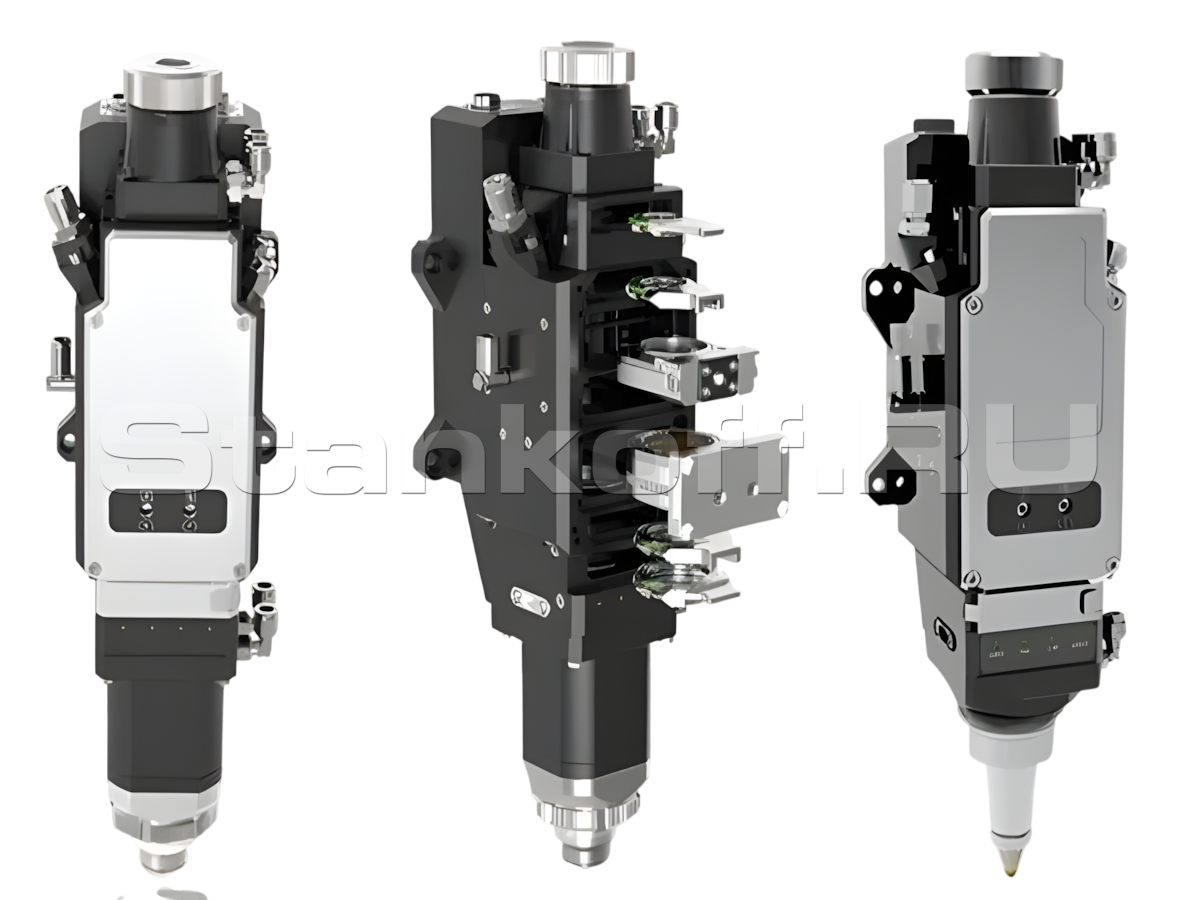

Лазерная голова с автофокусом BOCI BLT421S
Фокусное расстояние коллиматора:100 мм
Фокусное расстояние: 200 мм
Время отклика: < 1мс
Калибровка: автоматическая калибровка
Система автофокусировки: ± 50 мм
Повышенная защита: 4 защитных стекла
Интеллектуальный контроль газа:: 25 бар

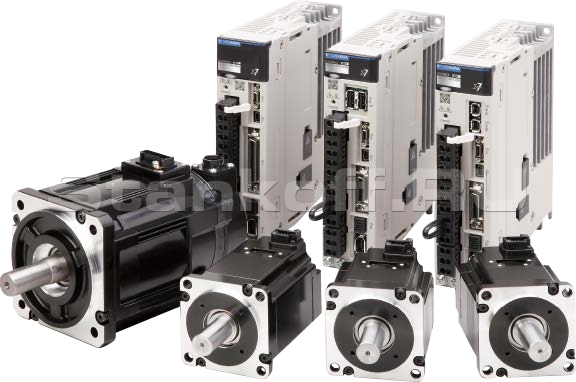

Серводвигатели Yaskawa

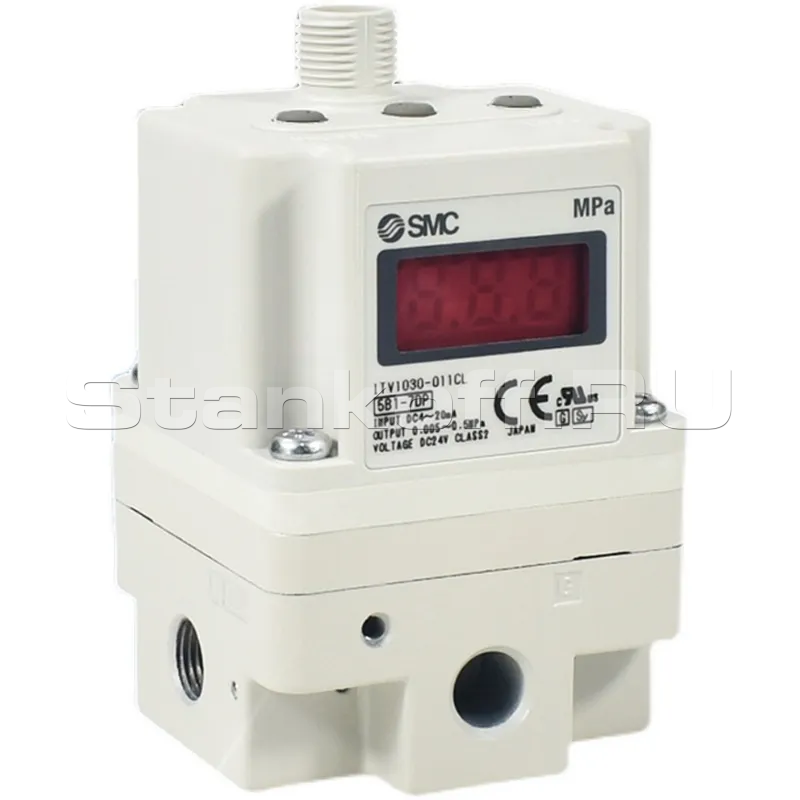

Пропорциональный клапан SMC

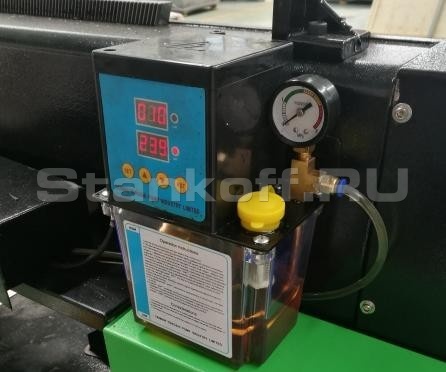

Автоматическая система смазки

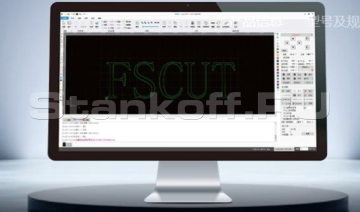

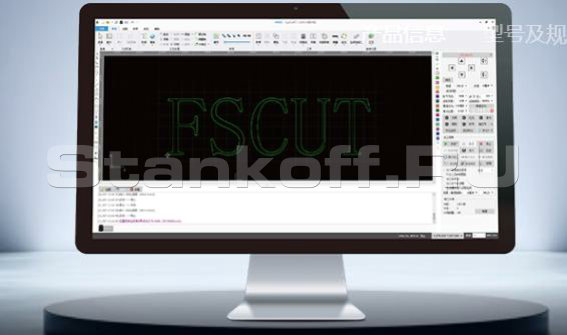

Система ЧПУ CypCut (FSCUT4000E)
• Автоматически оптимизирует чертежи при открытии: убирает дубли линий, соединяет разрывы, удаляет точки, определяет контуры и сортирует их.
• Поддерживает ключевые функции редактирования: масштабирование, вращение, выравнивание, копирование, комбинирование, сглаживание и присоединение.
• Легко настраиваются входная точка, компенсация реза, микросоединения, мостики, разрывы и др.
• Работает с кривыми: разделение, соединение, сглаживание, создание текста и вставка элементов.
• Имеет удобную симуляцию для просмотра последовательности резки.
• Поддерживает различные типы пробивки с раздельной настройкой мощности, частоты, газа, давления и высоты.
• Отдельная регулировка скорости резки и пробивки.
• Создание библиотеки параметров для повторного использования.
• Возможность продолжить резку с места остановки (аварийного или планового).
• Автоматическое сканирование размера и положения листа.
• Режим быстрого реза и другие дополнительные функции.
Факторы, влияющие на качество реза
-
Мощность лазера
Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.
-
Частота импульса
Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.
-
Тип газа, используемого при резке
Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.
Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).
-
Давление газа
Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.
-
Диаметр сопла
Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.
-
Расстояние от сопла до поверхности обрабатываемого материала
Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.
Комплектация

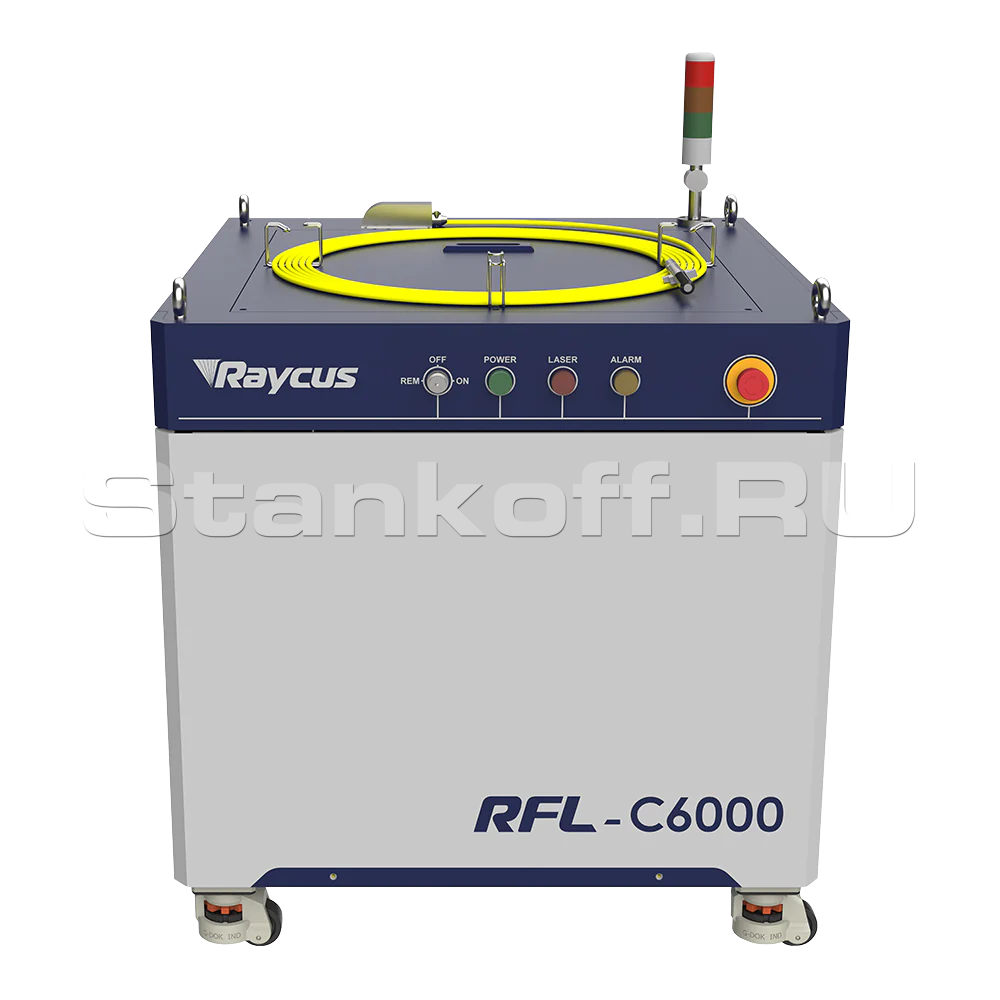

- Оптоволоконный лазерный источник Raycus CE 6000Вт
- Лазерная голова BOCI, BLT421S, автофокус
- Cервомоторы - Yaskawa, Япония (Y- 1300Вт *2шт, X-850Вт, Z- 400Вт)
- Промышленная сварная станина из листовой стали цельносварная
- Редукторы скорости – Kofon
- Электрокомпоненты - Schneider
- Датчик высоты ВСS 100
- Зубчатые рейки шестерня - Тайвань
- Квадратные направляющие - Taйвань (X:20mm; Y:30mm; Z:15mm)
- Система управления: Cypcut на русском языке
- Секционная вытяжка
- Система автоматической смазки
- Водяной чиллер Hanli
- Емкости для отходов и мелких деталей выдвижные
- Комплект расходных материалов для запуска
- Стойка оператора с промышленным дисплеем
- Беспроводной пульт управления
- Электронный клапан подачи газа - SMC
- Сменный автоматический стол
Характеристики
| Лазерный источник | |
| Мощность лазера, Вт | 6000 |
| Источник излучения | Raycus |
| Обрабатываемые материалы | |
| Толщина резки (нерж. сталь), мм | 12 |
| Толщина резки (углерод. сталь), мм | 26 |
| Максимальная нагрузка на стол, кг | 1440 |
| Исполнение | |
| Внешнее исполнение | Открытое; Со сменным столом |
| Размер направляющих, мм | 20/25/15 |
| Размеры рабочего поля, мм | 1500 × 3000 |
| Скоростные характеристики | |
| Ускорение, G | 1,5 |
| Мощность сервоприводов по оси X, Вт | 850 |
| Мощность сервоприводов по оси Yх2, Вт | 1300 |
| Мощность сервоприводов по оси Z, Вт | 400 |
| Точность позиционирования, мм | ±0,05 |
| Точность повторного позиционирования, мм | ±0,03 |
| Передача по осям X, Y | Зубчатая рейка |
| Передача по оси Z | ШВП |
| Время смены столов, сек | 10-15 |
| Программно-аппаратные характеристики | |
| Система управления | Cypcut (FSCUT 4000E) |
| Совместимое программное обеспечение | CorelCAD; CorelDraw |
| Графические форматы | AI; CAD; DXF; GBX; LXD; NC; PLT |
| Диагональ монитора, дюйм | 21,5 |
| Электропитание | |
| Напряжение, В | 380 |
| Частота напряжения, Гц | 50-60 |
| Мощность вытяжного вентилятора, кВт | 1,5 |
| Габаритные параметры | |
| Вес нетто, кг | 5750 |
