Современный станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д круглой, квадратной, эллиптической, шестигранной формы, D-образных труб, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Может обрабатывать трубы различных диаметров и длин. Широко используется в различных отраслях промышленности.
Отличительная особенность данной модели активная (сервомеханическая) поддержка труб. Из плюсов - повышение точности реза из-за отсутствия провисания, повышение производительности станка. Остроконечная 5-осевая голова позволяет "подлазить" в самые труднодоступные места (угол швеллера, двутавра) и осуществлять резку под углом (идеально для последующей сварки с нулевым зазором). Функция нестинга позволяет разместить сразу несколько чертежей на одной заготовке.
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
Станина из листа и труб
Комбинированная станина сварена из высококачественной листовой стали и стальных труб и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.Сервостол для поддержки и автоматической выгрузки
Сервостол с активной поддержкой исключает провисание длинной трубы. Идеален для заготовок как круглого, так и не круглого сечения, позволяет отслеживать контур трубы на всех этапах вращения изделия, чего не позволяет сделать стандартная поддержка в форме цилиндра. Функция наклона стола, даёт возможность скатить трубу в зону приёма, снижая количество физической работы оператором станка. Сервостол оборудован ящиком для сбора продуктов резки с поворотными колесиками, который обеспечивает эффективный сбор материалов.Пневматические зажимные патроны
Автоматически центрирующиеся зажимы отлично подходят для закрепления труб, предохраняя от деформаций и позволяя контролировать зажимное усилие. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 10 до 220 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Высокая надежность и минимальный остаток по трубе. Экономия на материале.Активная поддержка труб
Механизм автоматической загрузки и поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами. Подходит для труб любой формы. Автоматическое перемещение вверх-вниз в зависимости от формы обрабатываемых труб контролируется компьютером, позволяет поддерживать профильную трубу на всех этапах вращения.Остроконечная поворотная режущая головка с автофокусом BOCI BLT421

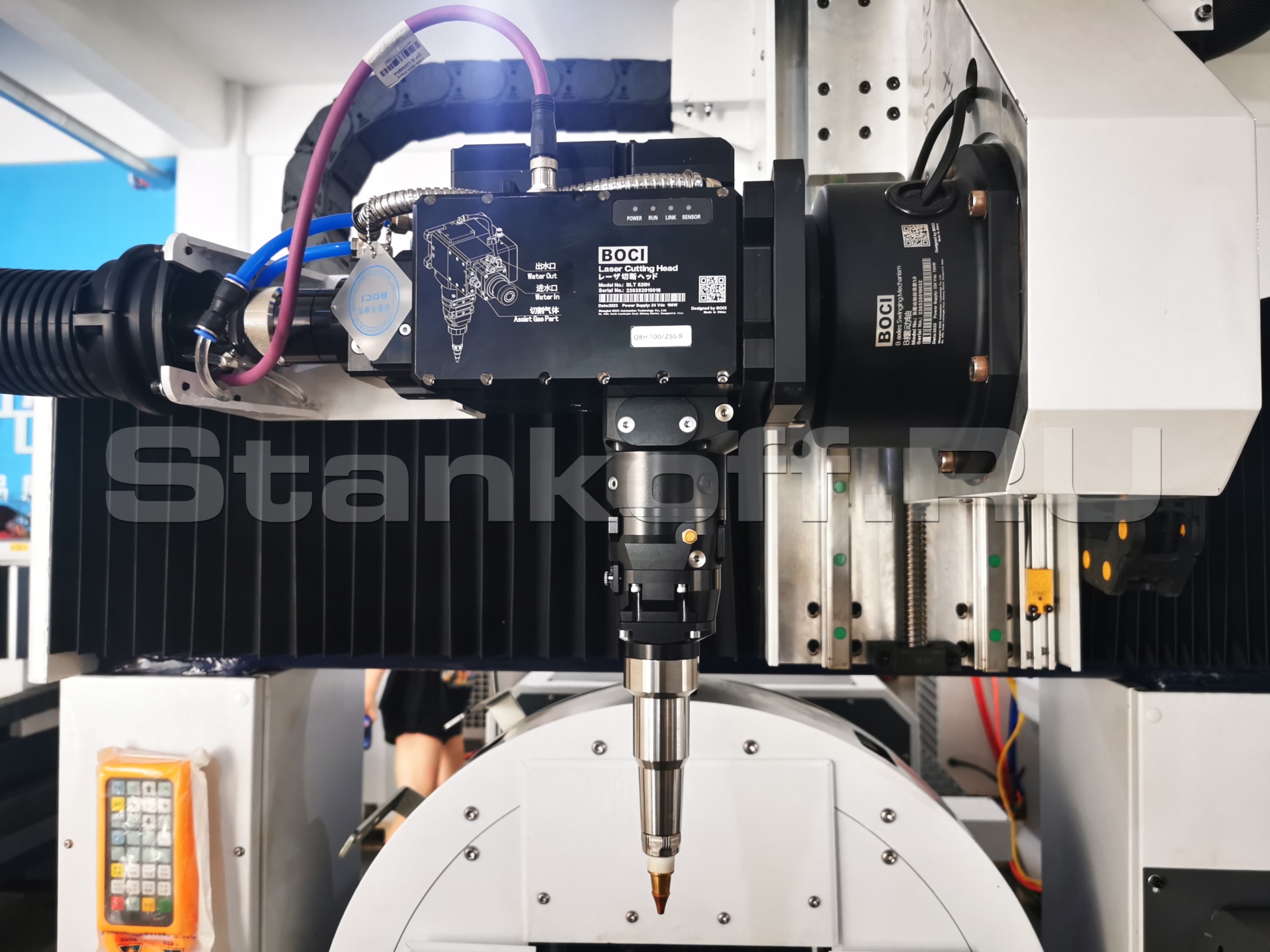

BLT421 имеет множество инновационных технологических функций, направленных как на защиту от поломок, так и на эффективность, скорость и качество лазерной резки. Ее конструкция обеспечивает качественную резку труб сложной формы и фасок с поворотом на 45 градусов, а также защиту оптоволокна от перегибов при наклоне. Контур охлаждающей жидкости охватывает 90% всей головки, что значительно улучшает охлаждение оптических элементов, а через ПО можно в режиме реального времени отслеживать температурные показатели с датчиков внутри режущей головы. Емкостный датчик позволяет отслеживать металлические детали, что позволяет скорректировать ее положение при переезде между деталями в случае, если возможно столкновение. На случай, если столкновение произошло при ручном перемещении головки, конструкция нижней части спроектирована с применением срывных винтов.Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.Сервоприводы Fuji
Предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики. Сервосистемы Fuji Electric характеризуется самой современной технологией, простым управлением и чрезвычайно компактным исполнением.Редукторы Motoreducer
Присутствует зубчатая передача с двойной поддержкой на закаленных и отшлифованных валах с полностью укомплектованными игольчатыми подшипниками, за счет этого увеличивается крутильная жесткость. Зазор ≤ 3 минут. Стандартные операционные диапазон температур -15℃ до 45℃. Стандарт защиты расклассифицированный IP 65.Зубчатая передача «шестерня-рейка» YYC
YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.Высокоточные направляющие Hiwin

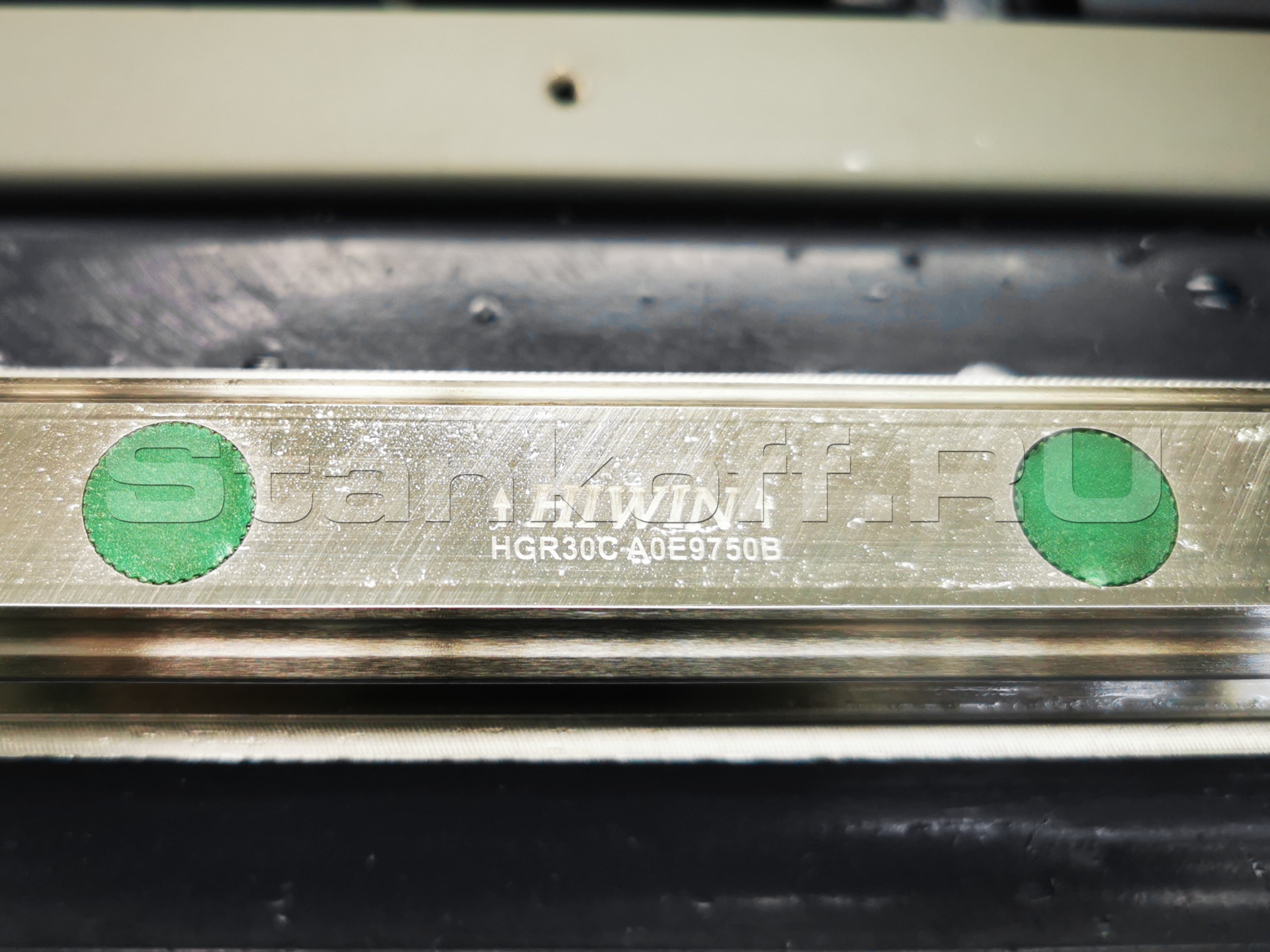

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.Пропорциональный клапан SMC
Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.Регулятор давления с влагоуловителем и лубрикатором
Необходим для подготовки газа и выставления необходимого давления для работы пневматических элементов станка, таких как система поддержки и удержание трубы в зоне погрузки. Обеспечивает высокую стабильность и работоспособность системы.Автоматическая система смазки
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.Современный вертикально-ориентированный экран
Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.Дистанционный пульт управления

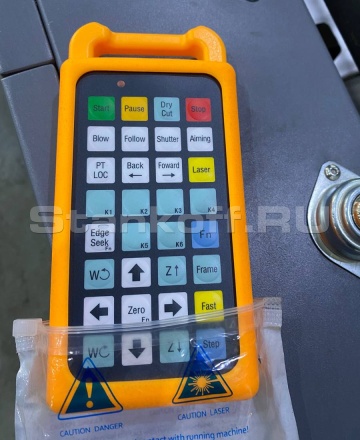

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.Водяной чиллер
Автоматический чиллер для охлаждения излучателей лазерных станков.Вытяжной вентилятор
Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.Автоматическое определение центра трубы
TubePro определяет местоположение и компенсировать отклонение трубы от центра вращения патрона во время работы, что гарантирует высокую точность резки.Заготовка и плавающие координаты
Имеет два режима работы «Абсолютной» и «Относительной» системы координат. В абсолютной системе координат отсчет производится от начальной нулевой точки, для перфорации заготовки без торцевания. В относительной системе координат занимает нулевую точку там, где он находится (фактическое расположения лазерной головы относительно заготовки).Семиосевая подача труб
TubePro поддерживает 3-х опорную конструкцию 7-осевого рычажного механизма. Два подвижных патрона и один неподвижный патрон между ними подают трубы в процессе резки особым образом, обеспечивая нулевые отходы и экономию материала для клиентов.Поддержка заготовки
Функция управления держателями трубы в зависимости от положения патрона для предотвращения прогиба трубы под силой тяжести на основной части станки и приемной.Оптимальная резка углов
TubePro разработал технологию, помогающую справляться с трудностями при резке углов. Позволяет произвести настройку резки углов профиля (давление газа, пиковую мощность лазера, частоту и скорость вращения патрона), что повышает эффективность и качество резки.Активный контроль при резке углов
Высота оси Z часто нестабильна в угловом положении, что ухудшает качество резки углов. TubePro использует перспективную стратегию для управления подъемом и опусканием лазерной головки при повороте угла, заранее рассчитывая путь подъема через файл резки.Быстрый прыжок
TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей XYB, пока лазерная головка перемещается по следующей траектории для достижения высокой эффективности производства.Обработка труб и профилей произвольной формы
Tube Pro поддерживает не только резку стандартных труб, таких как круглые и квадратные трубы. Он также поддерживает обработку профилей произвольной формы: U / L / H / T, круглых, овальных и многоугольных и тд.Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.
Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.
Режущая голова остроконечная 4D |
Raytools (Швейцария) |
Зубчатая передача «шестерня-рейка» | YYC (Тайвань)
|
Высокоточные направляющие | Hiwin (Тайвань) |
Сервоприводы
|
Fuji (Япония) |
Редуктор | Motoreducer (Франция) |
Источник излучения | Raycus (Китай)
|
Система ЧПУ и софт | FSCut5000A + TubesT (Китай) |
Водяное охлаждение - чиллер
|
Hanli (Китай) |
Пневматические компоненты | SMC (Япония) |
Электрические компоненты | Honeywell (США) |
Вытяжка |
Название | Расход, шт./месяц | Срок службы, моточасы |
Сопло | 1-2 | 500 |
Защитное стекло | 2 | 500 |
Фокусирующая линза | 0,1 | 1500-2000 |
Материал | Толщина | Диаметр сопла |
Углеродистая сталь | 1 - 6 мм | 1,4 мм |
6 - 10 мм | 2 мм | |
Нержавеющая сталь | 1 - 3 мм | 1,5 мм |
3 - 4 мм | 2 мм | |
5 - 6 мм | 2,5 мм |
Круглые трубы | ||||||
Диаметр труб | φ20-φ50 | φ50-φ120 | φ120-φ220 | |||
Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
1000 Вт | 3 мм | 3 мм | 4 мм | 3 мм | 6 мм | 4 мм |
1500 Вт | 4 мм | 4 мм | 6 мм | 4 мм | 8 мм | 4 мм |
2000 Вт | 8 мм | 6 мм | 12 мм | 6 мм | ||
3000 Вт | 10 мм | 8 мм | 12 мм | 6 мм | ||
4000 Вт | 12 мм | 10 мм | 14 мм | 10 мм | ||
Профильные трубы | ||||||
Диаметр труб | φ20-φ50 | φ50-φ100 | φ100-φ150 | |||
Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
1000 Вт | 3 мм | 2 мм | 3 мм | 2 мм | 6 мм | 3 мм |
1500 Вт | 4 мм | 3 мм | 4 мм | 3 мм | 8 мм | 4 мм |
2000 Вт | 6 мм | 4 мм | 12 мм | 4 мм | ||
3000 Вт | 8 мм | 4 мм | 12 мм | 6 мм | ||
4000 Вт | 10 мм | 6 мм | 14 мм | 6 мм |
Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
Электричество | Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2% |
Вспомогательный газ | Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9% |
Прибор для сжатия воздуха | Давление 14 бар Объем 1 м³ |
Температура | Диапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером. |
Влажность | Температура точки росы воздуха должна быть менее 10° для предотвращения процессов конденсации в охлажденных частях машины. |
Фундамент | Фундамент для станка должен быть ровным и без вибраций |
Листовой металл | Однородный, ровный и чистый |
Мощность лазера | 3000 Вт |
Лазерный источник | Raycus
|
Длина волны | 1080 Нм |
Размеры круглых и квадратных труб | 20 (10*)-220 мм |
Длина труб | 6000 мм |
Точность позиционирования (X,Y,Z) | ±0,03 мм |
Точность повторного позиционирования (X,Y,Z) | ±0,02 мм |
Максимальное ускорение | 1.0G |
Мощность сервоприводов | Ось Z: 400Вт
Ось Y: 1800Вт Ось X: 850Вт Ось W: 2х1800Вт |
Макс. скорость холостого хода | 80 м/мин |
Максимальная нагрузка | 450 кг |
Зажимы | пневматические |
Питание | 3 фазы 380В/50Гц |
Габаритные размеры | 11572х2776х2685 |
Вес | 4500 кг |
