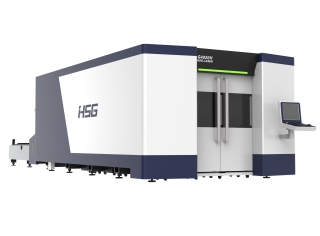

Оптоволоконный лазерный станок высокой мощности HS-G4020H/6000 IPG

Куда отправить цену?

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Маргарита Якупова

Хотите мы Вам перезвоним? Да

Сопутствующие товары

Профессиональные лазерные станки для резки металла HS-G4020H относятся к самым мощным лазерам в ассортименте компании HSG. Благодаря облегченной конструкции портала, изготовленного из дюралевого сплава, скорость резки данных станков достигает 150 м/мин. На лазерных станках устанавливаются источники лазерного излучения мощностью 4000 - 12000 Вт IPG. Станки оснащены сменными столами и закрытой кабиной. При мощности лазера более 4000Вт используется режущая головка PRECITEC - серия ProCutter.

Профессиональные станки серии HS-G4020H компании HSG Laser оснащены сервоприводами и зубчатой передачей «шестерня-рейка». Двухсторонний привод оси Y, мощные сервоприводы и зубчатая передача «шестерня-рейка» в сочетании с облегченным порталом позволяют осуществлять резку с максимальной скоростью 150 м/мин с ускорением 1.5G. Высокий уровень допустимого ускорения станка положительно отражается на скорости обработки объектов сложной формы.

В комплект лазерного станка входит вся электроника управления и остальные компоненты, необходимые для работы лазера, например, компьютер управления, программное обеспечение, охлаждение, отвод продуктов сгорания, дистанционное управление и т.п.

По сравнению с остальными типами лазеров волоконные лазеры имеют самую высокую эффективность (CO2 лазер – 10 %, YAG лазер – 2 %, волоконные лазер – 30~35 %).

Преимущества

  • Станки имеют устойчивую портальную конструкцию, обеспечивающую стабильность работы.
  • Профессиональная система управления ЧПУ с функцией регулировки мощности лазера обеспечивает высокое качество реза, удобство и простоту эксплуатации.
  • В механизме перемещения используются серводвигатели и двусторонний привод "шестерня-рейка", гарантирующие высокую скорость и точность и резки и надежность оборудования.
  • Система подачи газа имеет встроенную систему управления, современный дизайн, состоит исключительно из импортных пневматических компонентов и имеет три магистрали ,позволяющие одновременно получать доступ к 3 различным вспомогательным газам и автоматически переключаться между ними. Выбор газа происходит в зависимости от обрабатываемого металла. Для управления режущим газом используется высокоточный манометр. редуктор-солинойд позволяет мгновенно регулировать давление с точностью 0,001 мПа.
  • Высококачественный, высокопроизводительный резонатор лазерного излучения, низкие расходы, связанные с производством, энергосбережение, экологически безопасный, не загрязняет окружающую среду.
  • Комплектация

    НазваниеКоличество, шт.Производитель
    Лазерный источник1IPG
    Высокоточная режущая головка1Precitec (Германия)
    Зубчатая рейка (область листовой обработки)3Alpha (Германия)
    Редуктор и шестерня
    3Alpha (Германия)
    Высокоскоростные сервоприводы4
    Sanyo Denki (Япония)
    Высокоточные направляющие3
    HIWIN/PMI (Тайвань)
    Шарико-винтовая пара1TBI (Тайвань)
    Система ЧПУ1CypCut (Китай)
    Промышленный компьютер1Lenovo
    Электрические элементыSchneider (Франция)
    Пневматические элементы SMC (Япония)/ Rextoth (Германия) / CKD (США)

    Особенности конструкции


    Тяжелая сварная станина

    Уникальная тяжелая гибридная сварная станина из секционных стоек и листового углеродистого металла. Более 60% станины из листа металла. При производстве станины сперва происходит ее подогрев до температуры 600°C и последующее постепенное охлаждение согласно заранее определенной схеме в течение 24 часов в охлаждающей камере. Дальнейшая обработка производится на специальном фрезерном станке длиной 8 метров. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.

    Литой алюминиевый портал

    Портал 3-го поколения из алюминиевого сплава характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации. На 50% легче стального.

    Режущая головка Precitec Procutter c автофокусом

    Надежный и пыленепроницаемый корпус гарантирует долгий срок службы и позволяет выдерживать ускорения осей станка до 4.5G, что позволяет более эффективно применять процесс резки. Высокое качество оптики, четкое соблюдение стандартов качества при изготовлении и монтаже системы обеспечивают оптимальное формирование и ход лазерного луча с высокой стабильностью фокуса даже при высокой мощности лазерного излучения. Точный и мгновенный контроль расстояния до поверхности. Считывание параметров с помощью Bluetooth.

    Лазерный источник IPG

    Лазерный источник IPG

    IPG Photonics – передовой производитель, флагман в области оптоволокна. IPG использует ряд инновационных технологий, которые делают продукцию максимально эффективной и надежной. Одна из последних технологий корпорации – применение одиночного излучателя. При этом срок его эксплуатации превышает 100 000 часов. Такое оборудование рассчитано на постоянное пользование им в высокоскоростных режимах и сильные нагрузки.

    Сервоприводы Sanyo Denki

    Станок оснащен японским серводвигателем Sanyo Denki. Сервоприводы Sanyo Denki, благодаря своим высоким функциональным и конструктивным особенностям, являются одними из популярных на современном рынке. Оснащенны генератором тахометра - это приводы с управлением, которое обеспечивает достижение высокоточных динамичных процессов и стабильность их повторяемости. Отличаются легкой настройкой под требуемые параметры и точностью выполнения всех операций.

    Немецкие редукторы Alpha

    Немецкие редукторы Alpha

    За точность работы станка отвечают скоростные планетарные редукторы Alpha (Германия). Бренд производитель редукторов №1 в мире. Гарантированный срок службы 6 лет. Редукторы Alpha используются на таких станках, как Trumpf.

    Зубчатая рейка Alpha

    Зубчатая рейка Alpha

    Линейные системы Wittenstein Alpha рассчитаны на применение в областях с высокими и очень высокими требованиями к плавности хода, точности позиционирования и усилии подачи, гарантируют максимальную удельную мощность привода и наивысшую общую линейную жесткость. Достигается максимально высокая точность.

    Автоматическая система смазки

    Автоматическая система смазки

    В станке предусмотрена автоматическая система смазки зубчатой передачи. Подача смазки происходит автоматически.

    Высокоточные направляющие HIWIN/PMI

    Высокоточные направляющие HIWIN/PMI

    Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

    Водяной чиллер

    Водяной чиллер

    Чиллер обеспечивает охлаждение лазерного источника и лазерной головы с автоматическим поддержанием температуры в заданном эксплуатационном диапазоне.

    Стабилизатор напряжения

    Стабилизатор напряжения

    Выполняет функцию защиты станка от перепадов напряжения, исключая выход лазерного источника из строя или выдачу им не той мощности луча. Необходим, так как самой главной причиной всех проблем с настройками параметров реза является стабильное напряжение. Гарантирует стабильность лазерного луча.

    Вытяжной вентилятор

    Вытяжной вентилятор

    Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

      Система управления CypCut

    Система управления CypCut

    1 - автоматическая расстановка точек входа лазера.
    2 - настройки векторов для резки.
    3 - Установка очереди реза.
    4 - Управление головой лазера и самим лазером.
    Импорт файлов.
    Основные форматы DFX, PLT, AI и G-code
    LXD - это родной формат программы.

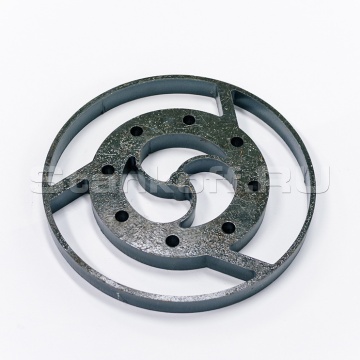

    Получаемые изделия

    Станки используются для резки таких материалов, как углеродистая сталь, нержавейка, латунь, алюминий, медь, оцинкованный лист, кремнистая сталь и других видов металлов (толщина и материал резки зависит от мощности лазера).

    Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки

    Материал Толщина, мм Газ Скорость резки м/мин
    Углеродистая сталь 0,5 N2 80-100
    1 30-40
    2 O2 6-7,5
    3 4-5
    4 3,5-4,5
    5 3-3,8
    6 2,6-3,2
    8 2-2,5
    10 1,8-2,1
    12 1,6-1,9
    14 0,8-1,1
    16 0,7-0,9
    20 0,65-0,85
    25 0,4-0,6
    Нержавеющая сталь 0,5 N2 80-100
    1 50-65
    2 30-40
    3 18-22
    4 10-14
    5 8-12
    6 6-8
    8 4-5
    10 1,8-2,5
    12 1,2-1,5
    16 0,6-0,8
    Латунь 1 N2 45-55
    2 25-30
    3 12-18
    4 8-10
    5 6-7
    6 3,5-4,5
    8 1,6-2,2
    10 0,8-1,2
    Медь1 O2 30-40
    2 9-11
    3 3-4
    4 1,2-2
    6 0,8-1,3
    8 0,6-1
    Алюминий 1 N2 55-60
    2 25-35
    3 13-18
    4 10-12
    5 5-8
    6 4-6
    8 2-3
    10 1-2,1
    12 0,8-1,4
    16 0,6-0,9

    Факторы, влияющие на процесс резки

    1. Мощность лазера

      Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.

    2. Частота импульса

      Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.

    3. Тип газа, используемого при резке

      Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.

      Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).

    4. Давление газа

      Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.

    5. Диаметр сопла

      Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.

    6. Расстояние от сопла до поверхности обрабатываемого материала

      Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.


    Производитель: HSG

    Родина бренда: Китай

    Лазерный источник
    Мощность лазера, Вт 6000
    Источник излучения IPG
    Обрабатываемые материалы
    Толщина резки (нерж. сталь), мм 16
    Толщина резки (углерод. сталь), мм 26
