Оптоволоконный лазерный станок с 4-мя патронами тяжелой серии предназначен для резки труб различных форм: круглых, квадратных, а также L (30-250 мм), H (100-350 мм), I (100-450 мм), U (50-400 мм) и C образных. Оборудован современным оптоволоконным лазерным излучателем от Raycus и системой управления ЧПУ. Включает в себя три пневматических зажимных патрона, позволяющих надежно фиксировать материалы различных форм и размеров. Способен обрабатывать трубы с диаметром до 500 мм и длиной до 12 000 мм. Оснащён полуавтоматическим погрузчиком труб. Широко используется в различных отраслях промышленности.
Режущая голова с автофокусом
|
BOCI (Китай) |
Косозубая рейка |
TWIN (Тайвань)
|
Высокоточные направляющие | TWIN (Тайвань) |
ШВП | TBI (Тайвань) |
Сервопривод и привод
|
INOVANCE (Китай) |
Редуктор | FOKON |
Источник излучения | Raycus (Китай)
|
Система ЧПУ и софт | FSCut5000A (Китай) |
Пневматические компоненты | SMC (Япония) |
Электрические компоненты | Schneider/OMROM |
Водяное охлаждение - чиллер
|
S&A (Китай) |
Вентилятор | 1,5 кВт |
Портал по оси X
Портал 3-го поколения из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.4 пневматических зажимных патрона

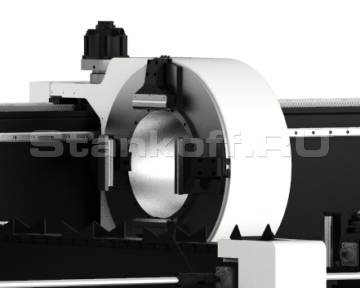

Автоматически центрирующиеся зажимы отлично подходят для закрепления труб, предохраняя от деформаций и позволяя контролировать зажимное усилие. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 30 до 500 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Благодаря подвижному центральному патрону, удается минимизировать потери материала при резке, обеспечивая возможность достижения нулевого остатка по трубе. Это сокращает количество отходов и повышает общую эффективность использования сырья.Полуавтоматический погрузчик труб
Предназначен для погрузки обрабатываемых труб в зону резки. Максимальная длина загружаемый трубы составляет 12000 мм.Лазерная голова с автофокусом BOCI
BLT421 имеет множество инновационных технологических функций, направленных как на защиту от поломок, так и на эффективность, скорость и качество лазерной резки. Ее конструкция обеспечивает качественную резку труб сложной формы и фасок с поворотом на 45 градусов, а также защиту оптоволокна от перегибов при наклоне. Контур охлаждающей жидкости охватывает 90% всей головки, что значительно улучшает охлаждение оптических элементов, а через ПО можно в режиме реального времени отслеживать температурные показатели с датчиков внутри режущей головы. Емкостный датчик позволяет отслеживать металлические детали, что позволяет скорректировать ее положение при переезде между деталями в случае, если возможно столкновение. На случай, если столкновение произошло при ручном перемещении головки, конструкция нижней части спроектирована с применением срывных винтов.Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.Серводвигатели Inovance
Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.Редуктор FOKON
Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.Система автоматической смазки
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.Пневматические компоненты SMC
Компания SMC более 60 лет находится на передовых рубежах в области пневмотехнологий. SMC произвело обновление компактных цилиндров, в результате которого появился новый корпус, позволяющий монтаж датчиков положения на любой из 4-х поверхностей, в зависимости от условий монтажа.Электрокомпоненты Schneider/OMROM
Schneider Electric - крупный производитель электротехнического оборудования, систем управления и автоматизации. Компания входит в число мировых лидеров в этой отрасли рынка. Продукция компании по праву считается образцом качества и надежности, благодаря принятию своевременных и важных решений.Водяной чиллер TongFei
Система охлаждения с фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника и режущей головы в заданном эксплуатационном диапазоне.Вытяжной вентилятор
Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.Форма заготовки | Минимальные размеры, мм | Максимальные размеры, мм |
Круглая | 30 | 500 |
Квадратная | 30 | 500 |
Уголок | 30 | 250 |
Швеллер | 50 | 400 |
Двутавр | 100 | 450 |
H-образная | 100 | 350 |
Материал | Толщина | Диаметр сопла |
Углеродистая сталь | 1 - 6 мм | 1,4 мм |
6 - 10 мм | 2 мм | |
Нержавеющая сталь | 1 - 3 мм | 1,5 мм |
3 - 4 мм | 2 мм | |
5 - 6 мм | 2,5 мм |
Круглые трубы | ||||||
Диаметр труб | φ20-φ50 | φ50-φ120 | φ120-φ220 | |||
Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
1000 Вт | 3 мм | 3 мм | 4 мм | 3 мм | 6 мм | 4 мм |
1500 Вт | 4 мм | 4 мм | 6 мм | 4 мм | 8 мм | 4 мм |
2000 Вт | 8 мм | 6 мм | 12 мм | 6 мм | ||
3000 Вт | 10 мм | 8 мм | 12 мм | 6 мм | ||
4000 Вт | 12 мм | 10 мм | 14 мм | 10 мм | ||
Профильные трубы | ||||||
Диаметр труб | φ20-φ50 | φ50-φ100 | φ100-φ150 | |||
Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
1000 Вт | 3 мм | 2 мм | 3 мм | 2 мм | 6 мм | 3 мм |
1500 Вт | 4 мм | 3 мм | 4 мм | 3 мм | 8 мм | 4 мм |
2000 Вт | 6 мм | 4 мм | 12 мм | 4 мм | ||
3000 Вт | 8 мм | 4 мм | 12 мм | 6 мм | ||
4000 Вт | 10 мм | 6 мм | 14 мм | 6 мм |
Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
Электричество | Четырехпроводная 3-фазная промышленная электрическая сеть 380В с допустимым отклонением ± 5 %; частотой 50 ± 1Гц с допустимой электрической мощностью потребления до 30,0 кВт. Межфазовый баланс не более +2 %. |
Температура | Станок изготовлен в климатическом исполнении УХЛ категории размещения 4.2 и предназначен для работы при температуре воздуха в рабочем помещении +10° - +32°С, относительной влажности 80 % (при температуре 20°С) и атмосферном давлении 83.9 - 106.6 кПа (630-800 мм.рт.ст.). |
Удаление продуктов горения | Станок необходимо подсоединить к вытяжной вентиляции с остаточным давлением не более 66,6 кПа (500 мм.рт.ст.) и производительностью не менее 3600 м3/час. Для лазерной резки используется промышленная сеть осушенного сжатого воздуха (без масла, не хуже 4 класса загрязненности) или кислород в баллонах, или азот |
Заготовка | Однородный, ровный и чистый |
Производитель: OREE LASER
Родина бренда: Китай
Мощность лазера | 6000 Вт |
Лазерный источник | Raycus
|
Длина волны | 1080 Нм |
Диаметр круглых труб | 30-500 мм |
Размер квадратных труб | 30-500 мм |
Максимальная длина трубы | 12500 мм |
Ход по оси X | 520 мм |
Ход по оси Y | 12500 мм |
Ход по оси Z | 620 мм |
Точность позиционирования (X,Y,Z) | ±0,03 мм |
Точность повторного позиционирования (X,Y,Z) | ±0,03 мм |
Максимальное ускорение | 0,5G |
Мощность сервоприводов по оси X | 1000 Вт |
Мощность сервоприводов по оси Y | 5500 Вт |
Мощность сервоприводов по оси Z | 1000 Вт |
Зажимы | Пневматические |
Количество патронов |
4 шт. |
Диаметр патрона |
500 мм |
Максимальная нагрузка на патрон |
1800 кг |
Макс. скорость холостого хода | 50 м/мин |
Макс. скорость вращения патронов | 50 об/мин |
Потребляемая мощность, средняя/максимальная | 93 / 150 кВт |
Питание | 3 фазы 380В/50Гц |
Габаритные размеры | 30000х4620х2650 мм |
Вес нетто | 17500 кг |
Вес брутто | 23000 кг |
