Гидравлические сборочные пресс-ваймы серии ВГ-Б

Ппредназначена для сборки рамочных конструкций. В комплекте с фронтальными прижимами может использоваться для склеивания щита. Прочная сварная конструкция, изготовленная из толстостенного профиля замкнутого сечения. В стандартной комплектации оснащается тремя вертикальными, двумя горизонтальными прессующими блоками и две фронтальные балки с ручным прижимом. Гидроцилиндры и опоры вертикальных прессующих блоков регулируются по высоте. Данная конструкция позволяет оперативно изменять размер зоны прессования. Управление работой гидроцилиндров (включая регулировку давления гидростанции) производится раздельно для горизонтальной и вертикальной групп. Цилиндр среднего вертикального прессующего блока при необходимости отключается.

Артикул Размер рабочей зоны, мм Цилиндры
верхнего/бокового прижимов, шт.
Усилие цилиндра, кг Мощность, кВт Добавить в список Цена
ВГ1830Б 3000 х 1800 х 100 3 / 2 4000 2,2
ВГ2030Б В наличии 3000 х 2000 х 100 3 / 2 4000 2,2

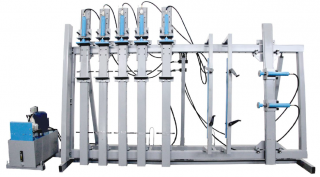

Сборочные ваймы гидравлические серии ВГ-У

Прочная сварная конструкция, изготовленная из толстостенного профиля замкнутого сечения, гарантирует устойчивую работу ваймы при больших нагрузках. В стандартной комплектации оснащаются тремя вертикальными, двумя горизонтальными прессующими блоками и две фронтальные балки с ручным прижимом. Горизонтальные передвижные прессующие блоки расположены на вертикальной передвижной балке. Гидроцилиндры и опоры вертикальных прессующих блоков регулируются по высоте. Данная конструкция позволяет оперативно изменять размер зоны прессования. Управление работой гидроцилиндров (включая регулировку давления гидростанции) производится раздельно для горизонтальной и вертикальной групп.

Артикул Размер рабочей зоны, мм Цилиндры
верхнего/бокового прижимов, шт.
Усилие цилиндра, кг Мощность, кВт Добавить в список Цена
ВГ1830У 3000 х 1800 х 100 5 / 2 4000 2,2
ВГ2030У 3000 х 2000 х 100 5 / 2 4000 2,2

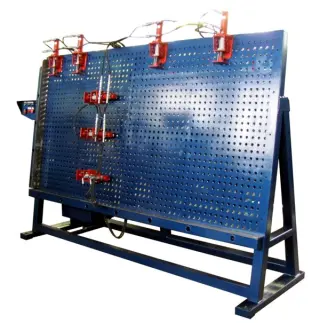

Координатная вайма - разновидность сборочных пресс вайм, в которых в качестве рабочей зоны для склеивания заготовок используется координатное поле, представляющее собой перфорированный металлический лист толщиной 8-10 мм. Координатное поле изготавливается на высокоточном станке лазерного раскроя, шаг отверстий составляет 50 мм. Цельносварная конструкция рамы и координатного поля. Поэлементная схема комплектации. Гидравлическое силовое и насосное оборудование собрано из комплектующих Atos, SMT, Duplomatic (Италия). Быстрая перенастройка на любой размер изделия. Гидравлическое и пневматическое исполнение на выбор заказчика. Вертикальная компоновка.

Артикул Размер рабочей зоны, мм Цилиндры
верхнего/бокового прижимов, шт.
Усилие цилиндра, кг Мощность, кВт Добавить в список Цена
ВКГ 2500 х 1200 х 100 3 / 2 1700 / 1125 4

На сайте Станкофф.RU вы можете купить гидравлические ваймы для щитов ведущих производителей. В наличии и под заказ более 6 моделей гидравлических вайм по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

Особенности и достоинства

Создание прочных неразъемных соединений в элементах мебели и столярных изделий является основой качества выпускаемой продукции. При изготовлении клееных деталей многие производители отдают предпочтение сборочным ваймам с гидравлическим способом прижима, практично выбирая для работы мощное и экономичное оборудование.

  • высокая скорость нагнетания номинального давления;
  • предельная точность сборки и гарантированная прочность клеевых соединений;
  • быстрая перенастройка пресса при изменении типоразмера изделия.

Плотную посадку склеиваемых элементов обеспечивает равномерное давление на поверхность, которое производится усилием гидроцилиндров, размещенных в точно рассчитанных позициях на одинаковом расстоянии друг от друга. Сжатие пакета ламелей выполняется во взаимно перпендикулярном направлении. После установки необходимого уровня давления происходит срабатывание гидрозамков для запирания нагнетающих полостей.

Оборудование смонтировано на сварном основании из стального профиля и исключает деформацию металла при высоких нагрузках на станину. Модульная конструкция гидравлических сборочных вайм дает возможность выполнить модернизацию установок в соответствии с производственными потребностями. Дополнительная комплектация устройства основными и вспомогательными прижимами намного расширяет площадь рабочей зоны. Регулировка давления в системе выполняется с пульта управления по показаниям манометра.
