Гидравлическая сборочная пресс-вайма ВГ2030Б
| Максимальный размер зоны прессования, мм | 3000x2000x100 |
| Вертикальные прессующие блоки, шт | 3 |
| Горизонтальные прессующие блоки, шт | 2 |
| Ход гидроцилиндров, мм | 150 |
| Диаметр гидроцилиндра, мм | 50 |
| Максимальное давление цилиндра, кг | 4000 (рекомендуемое до 1000 кг) |
| Максимальное давление гидростанции, бар | 210 (рекомендуемое 50 бар) |
| Установленная мощность гидростанции, кВт | 2,2 |
| Габаритные размеры, мм | 3600x1170x2500 |
| Масса, кг | 620 |
Конструктив
Предназначена для сборки рамочных конструкций, таких как оконные рамы, двери, а также для склеивания щитов и других деревянных элементов. Она широко используется на предприятиях по производству строительного и оконного бруса, столярно-строительных изделий, сборных домов, зимних садов и каркасного домостроения.
Конструктивные особенности
Прочная сварная конструкция, изготовленная из толстостенного профиля замкнутого сечения, гарантирует устойчивую работу ваймы при больших нагрузках.
В стандартной комплектации оснащается тремя вертикальными и двумя горизонтальными прессующими блоками. Горизонтальные передвижные прессующие блоки расположены на вертикальной передвижной балке.
Гидроцилиндры и опоры вертикальных прессующих блоков регулируются по высоте. Данная конструкция позволяет оперативно изменять размер зоны прессования.
Управление работой гидроцилиндров (включая регулировку давления гидростанции) производится раздельно для горизонтальной и вертикальной групп. Цилиндр среднего вертикального прессующего блока при необходимости отключается.
Используются гидрокомпоненты ведущих европейских производителей.
Схема обработки

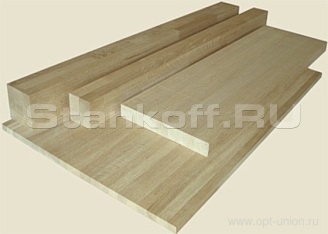

Получаемые изделия
Дополнительная комплектация
Вайму можно дооснастить дополнительными фронтальными прижимами, увеличить размер зоны прессования.
Характеристики
| Максимальный размер зоны прессования, мм | 3000x2000x100 |
| Вертикальные прессующие блоки, шт | 3 |
| Горизонтальные прессующие блоки, шт | 2 |
| Ход гидроцилиндров, мм | 150 |
| Диаметр гидроцилиндра, мм | 50 |
| Максимальное давление цилиндра, кг | 4000 (рекомендуемое до 1000 кг) |
| Максимальное давление гидростанции, бар | 210 (рекомендуемое 50 бар) |
| Установленная мощность гидростанции, кВт | 2,2 |
| Габаритные размеры, мм | 3600x1170x2500 |
| Масса, кг | 620 |
