Матрицы для листогибочных прессов

Матрицы являются гибочным инструментом. Устанавливаются на листогибочный пресс и предназначены для гибки листового металла под заданным углом. Матрицы применяются в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.

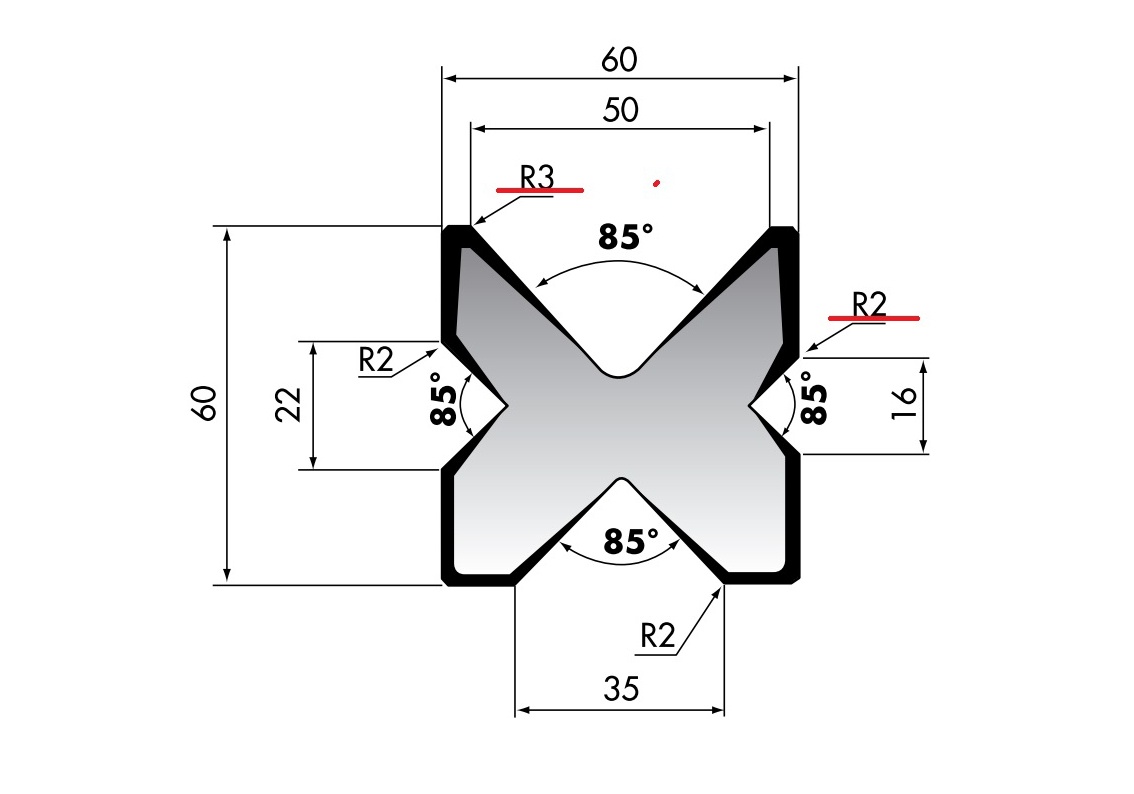

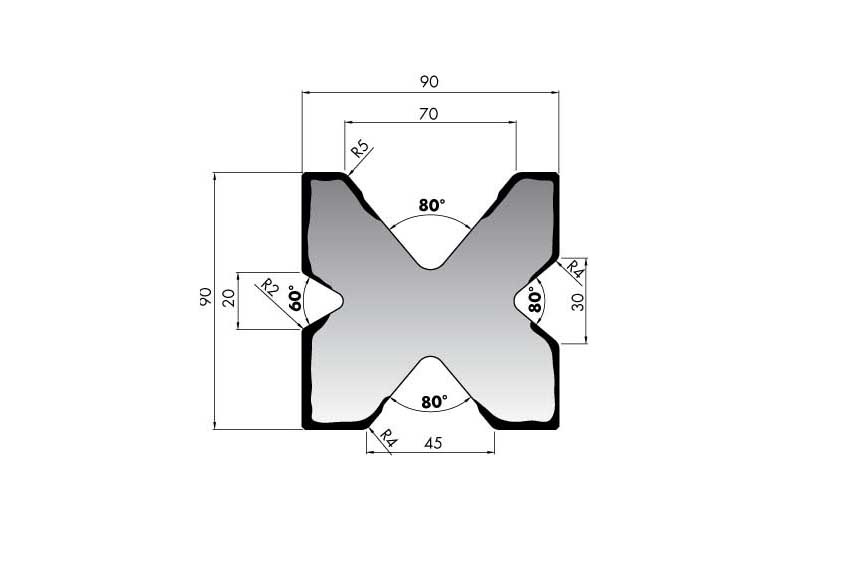

Матрицы с раскрытиями (ручьями) разной ширины и разными углами предназначены для гибки различных вариантов толщин листового металла. Имеют возможность поворота на любую из четырёх своих сторон. Изготовлены из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матриц шлифованы.

Матрицы являются гибочным инструментом. Устанавливаются на листогибочный пресс и предназначены для гибки листового металла под заданным углом. Матрицы применяются в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.

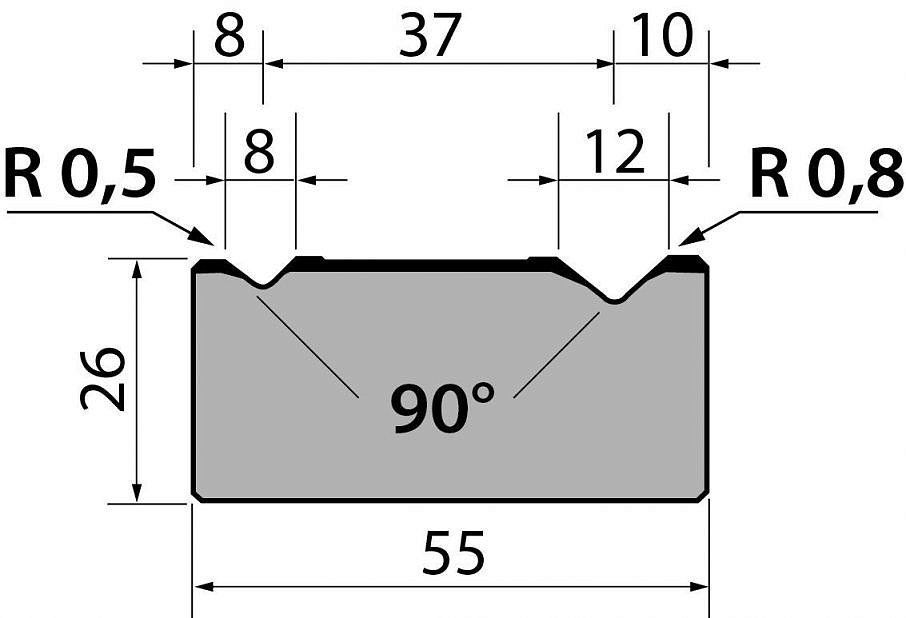

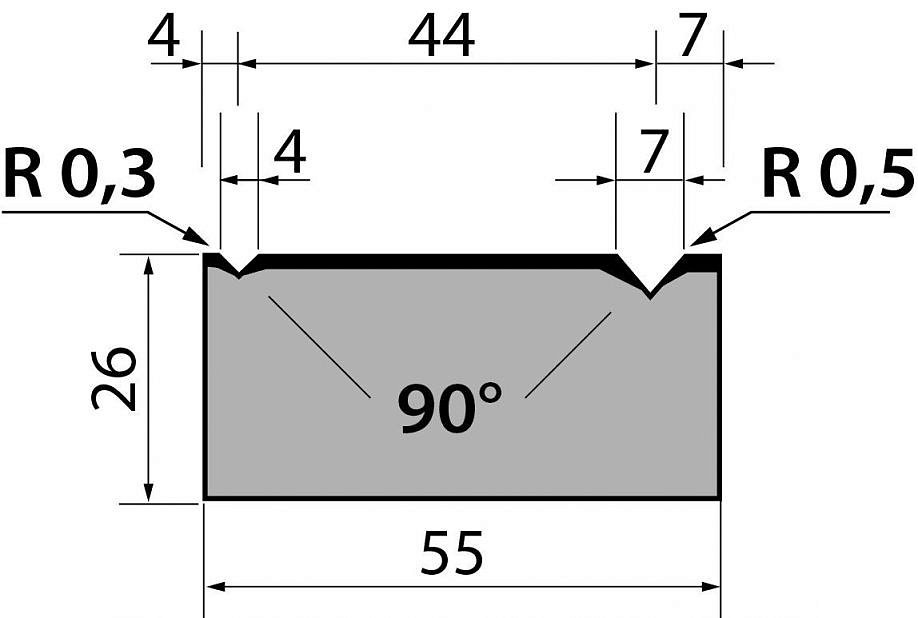

Н (высота), 26.
Градус гиба, 90.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

Н (высота), 26.
Градус гиба, 90.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

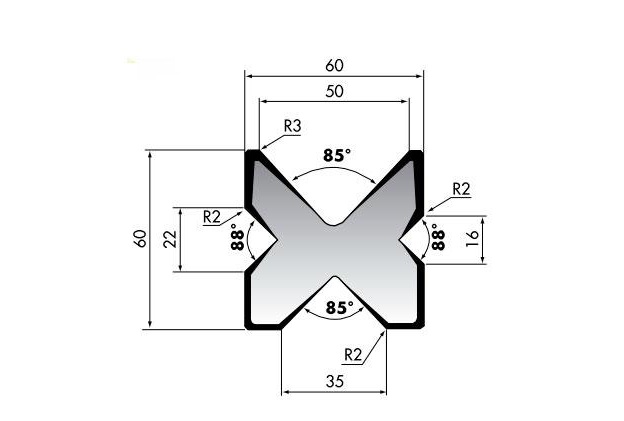

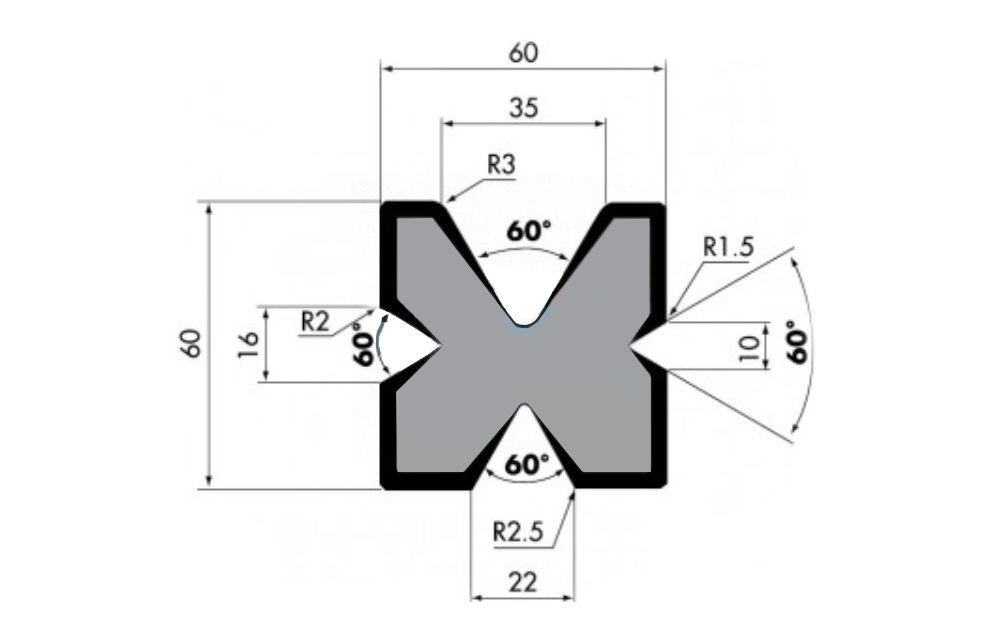

Матрицы с раскрытиями (ручьями) разной ширины и разными углами предназначены для гибки различных вариантов толщин листового металла. Имеют возможность поворота на любую из четырёх своих сторон. Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки.

Матрицы для гибки листового металла серии M490 имеют возможность поворота на любую из четырёх своих сторон. Устанавливаются на листогибочный пресс и предназначены для гибки листового металла под заданным углом. Матрицы применяются в паре с пуансоном. Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матриц шлифованы.

Матрицы являются гибочным инструментом. Устанавливаются на листогибочный пресс и предназначены для гибки листового металла под заданным углом. Матрицы применяются в паре с пуансоном. Изготовлены из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). На данных матрицах возможна гибка листового металла на угол от 60° до 180°. Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера.

Н (высота), 26.
Градус гиба, 90.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

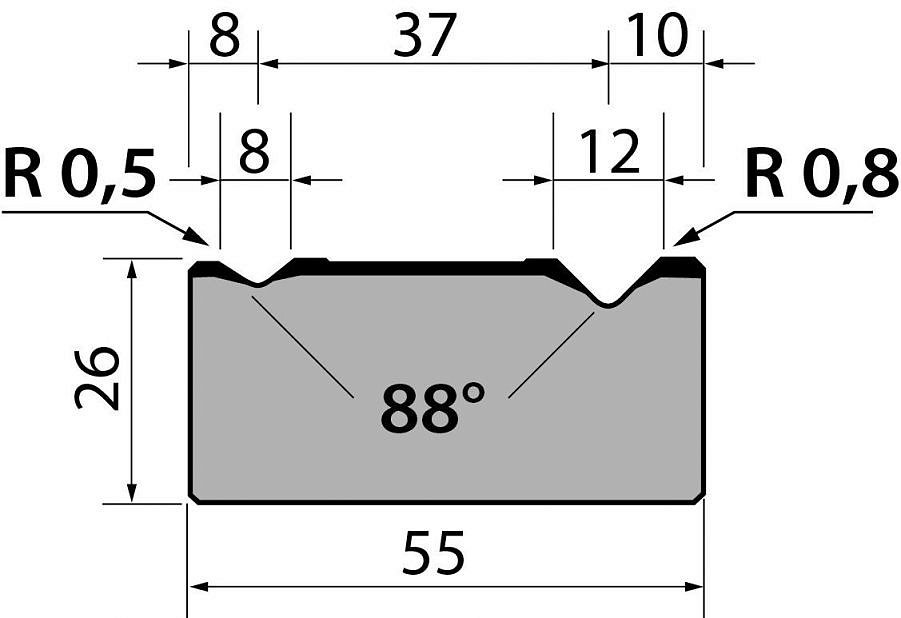

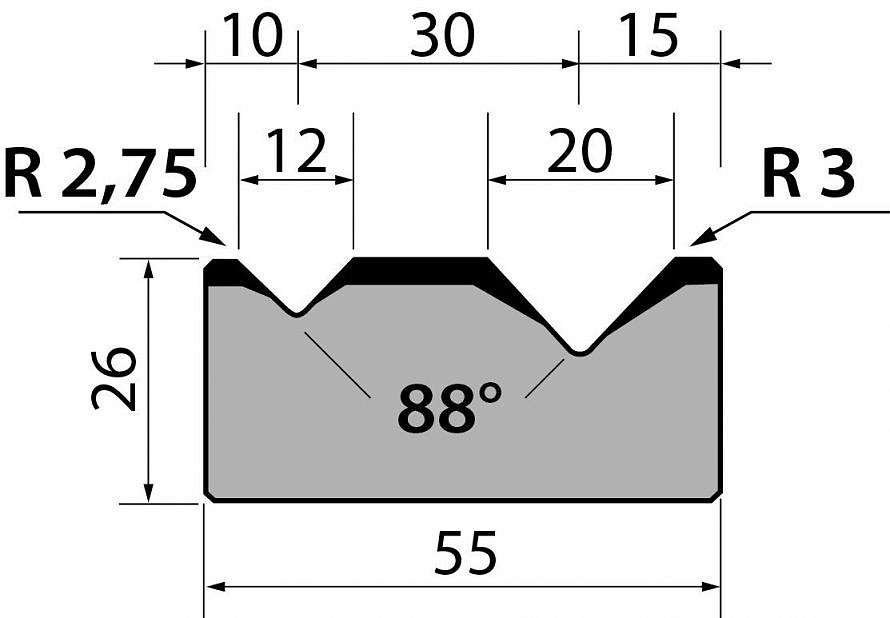

Н (высота), 26.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

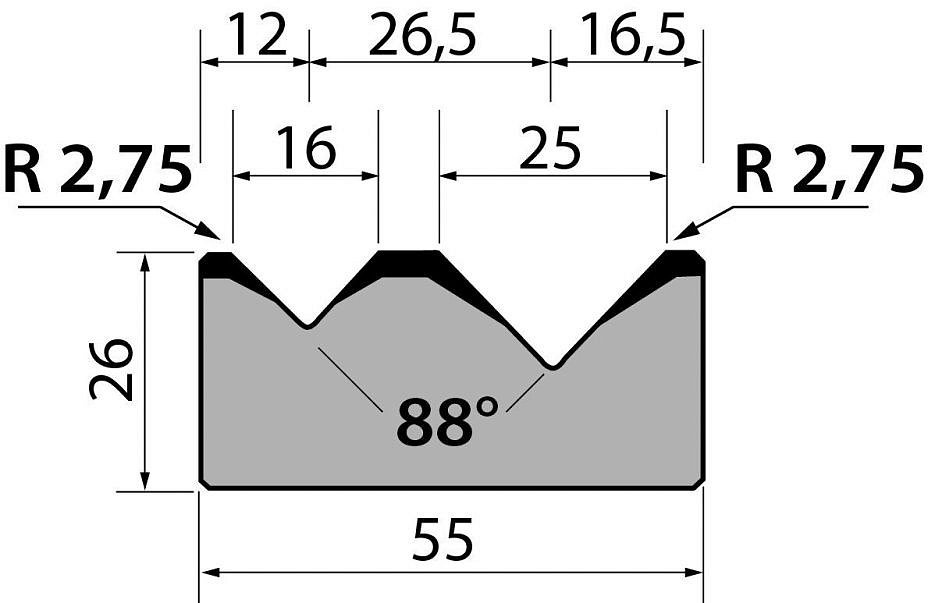

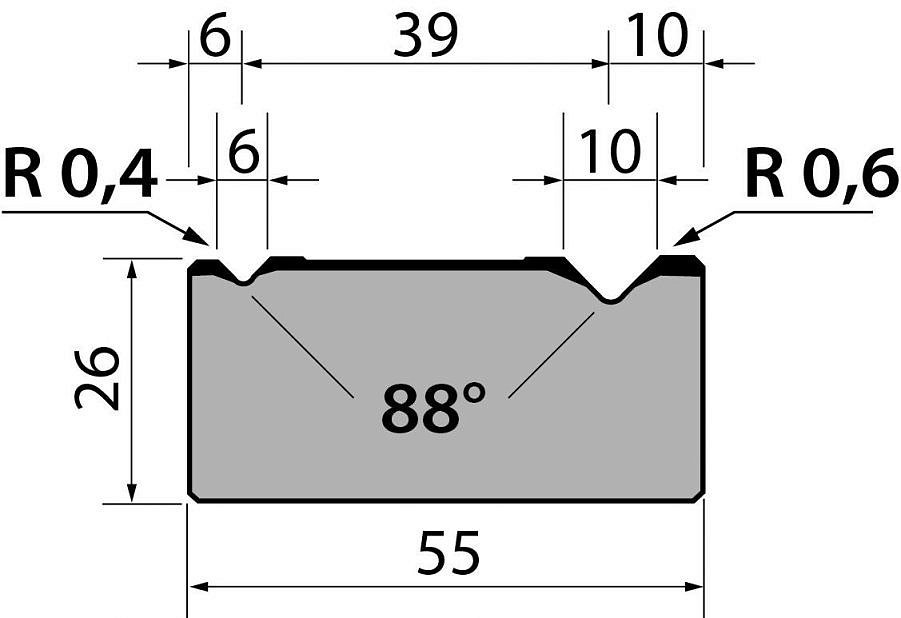

Н (высота), 26.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

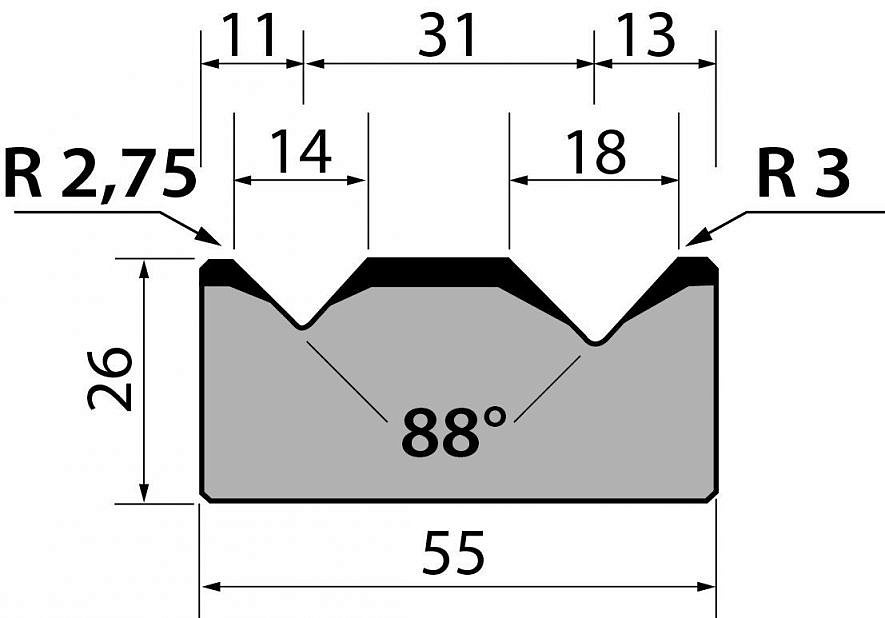

Н (высота), 26.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

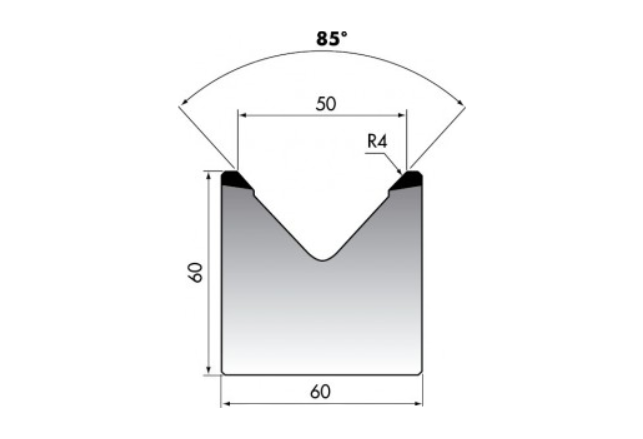

Матрица с одним раскрытием (ручьём) средней ширины предназначена для гибки средних и больших толщин листового металла. Не имеет возможности поворота. Изготовлена из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы. На данной матрице возможна гибка листового металла на угол от 85° до 180°. Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки.

Матрицы с одним раскрытием (ручьём) средней ширины предназначены для гибки средних и больших толщин листового металла. Не имеют возможности поворота. Изготовлены из качественной конструкционной стали C45 (560-710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54-60 (1980-2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы. Обрабатываемый лист металла помещается между матрицей и пуансоном.

Матрицы являются гибочным инструментом. Устанавливаются на листогибочный пресс и предназначены для гибки листового металла под заданным углом. Матрицы применяются в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.

Н (высота), 26.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

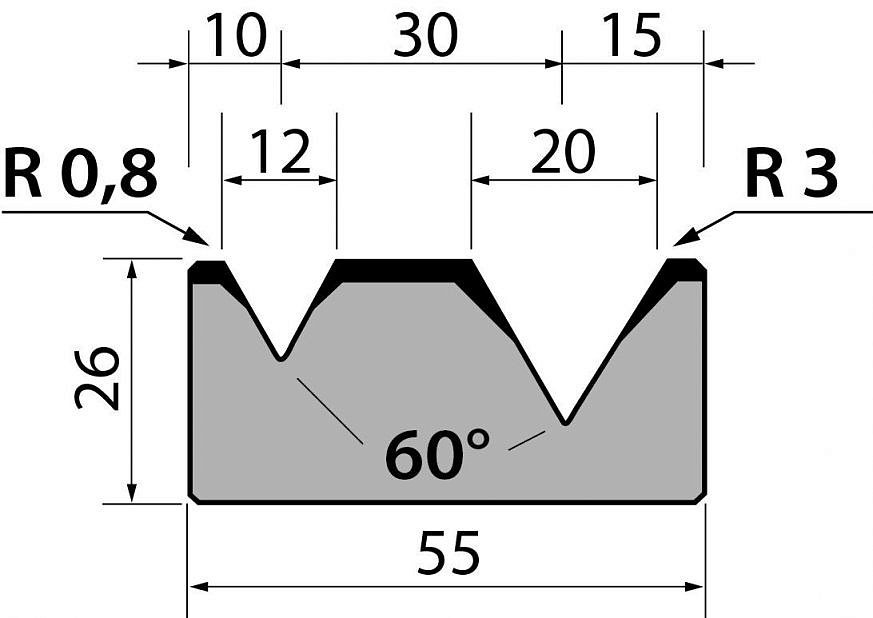

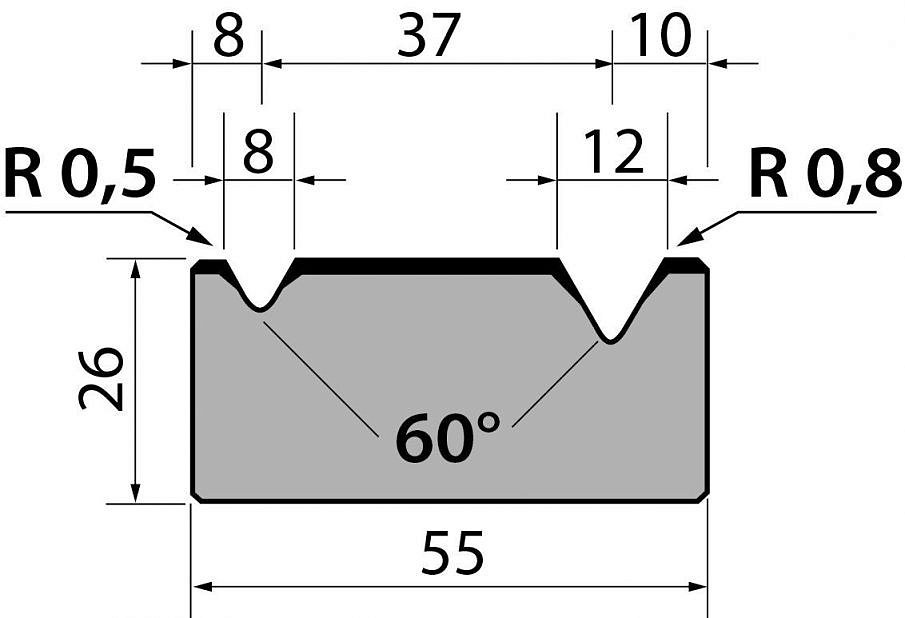

Н (высота), 26.
Градус гиба, 60.
Тоннаж, 600.
Материал, C45:560-710 N/mm².

Н (высота), 26.
Градус гиба, 60.
Тоннаж, 800.
Материал, C45:560-710 N/mm².

Матрицы с одним раскрытием (ручьём) средней ширины предназначены для гибки средних и больших толщин листового металла. Не имеют возможности поворота. Изготовлены из качественной конструкционной стали C45 (560 - 710 Н/мм2). Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки.

Изготовлены из качественной конструкционной стали C45 (560-710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матриц шлифованы. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.

Матрицы являются гибочным инструментом. Устанавливаются на листогибочный пресс и предназначены для гибки листового металла под заданным углом. Матрицы применяются в паре с пуансоном. На данных матрицах возможна гибка листового металла на угол от 80° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке.

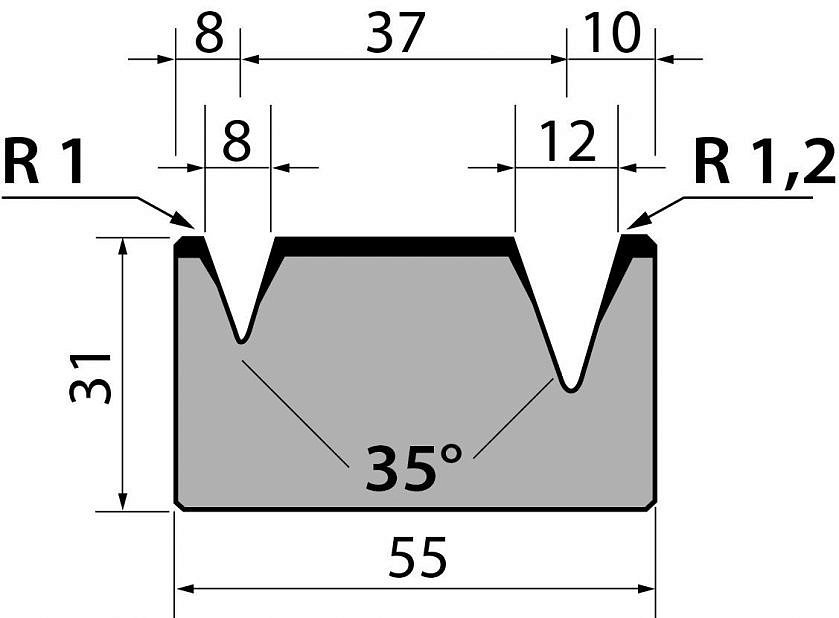

Н (высота), 31.
Градус гиба, 35.
Тоннаж, 300.
Материал, 45:560-710 N/mm².

Н (высота), 31.
Градус гиба, 35.
Тоннаж, 300.
Материал, C45:560-710 N/mm².

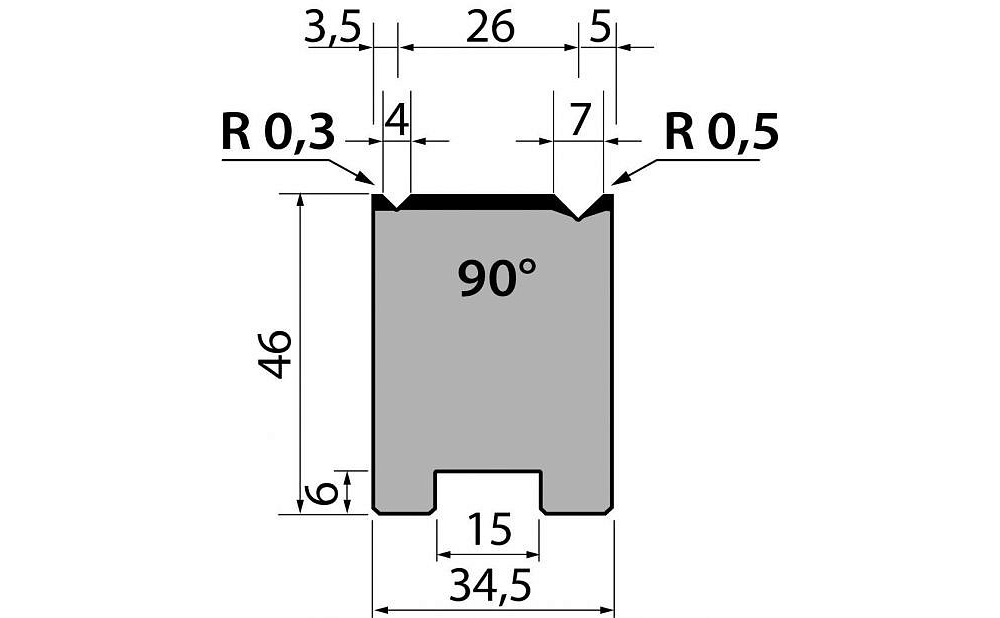

Н (высота), 46.
Градус гиба, 90.
Тоннаж, 800.
Материал, C45:560-710 N/mm².

Матрицы с одним раскрытием (ручьём) большой ширины предназначены для гибки больших толщин листового металла. Не имеют возможности поворота. Изготовлены из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы. Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц.

Матрицы с одним раскрытием (ручьём) средней ширины предназначены для гибки средних и больших толщин листового металла. Не имеют возможности поворота. Изготовлены из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы. Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера.

Матрицы являются гибочным инструментом. Устанавливаются на листогибочный пресс и предназначены для гибки листового металла под заданным углом. Матрицы применяются в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.

На данных матрицах возможна гибка листового металла на угол от 45° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке. Все рабочие, крепёжные и стыковочные поверхности матрицах шлифованы. Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера. Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2).

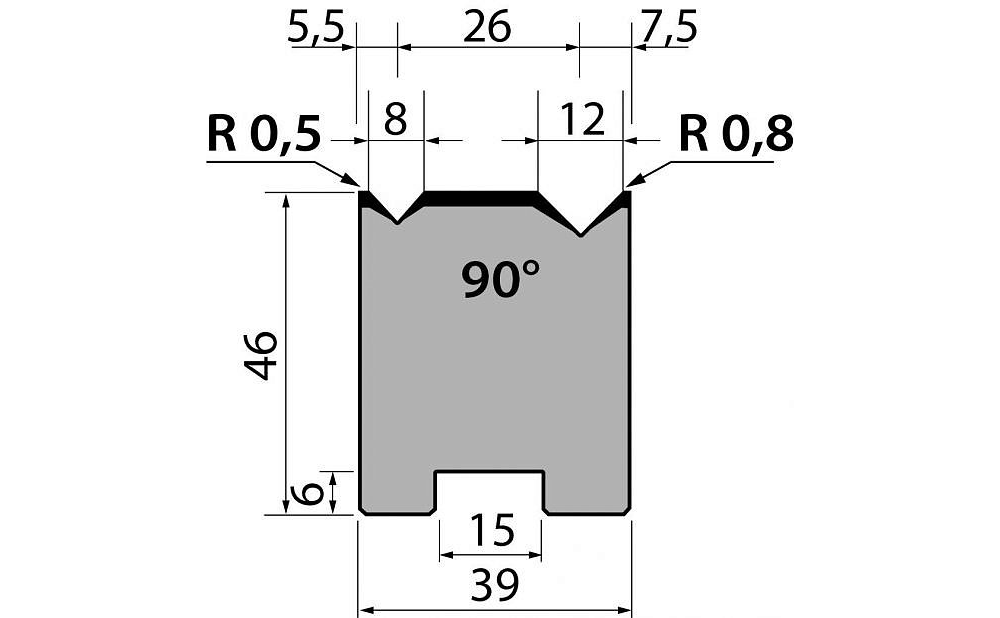

Н (высота), 46.
Градус гиба, 90.
Тоннаж, 800.
Материал, C45:560-710 N/mm².

Н (высота), 46.
Градус гиба, 88.
Тоннаж, 800.
Материал, C45:560-710 N/mm².

Матрицы являются гибочным инструментом. Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки. Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера.

Матрицы являются гибочным инструментом. На данных матрицах возможна гибка листового металла на угол от 90° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке. Используются преимущественно для получения деталей с большими отгибными полками (сторонами), чем и обусловлена высота матриц. Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера.

Матрицы с одним раскрытием (ручьём) малой ширины предназначены для гибки малых и средних толщин листового металла. Не имеют возможности поворота. Изготовлены из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матриц шлифованы. Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон.

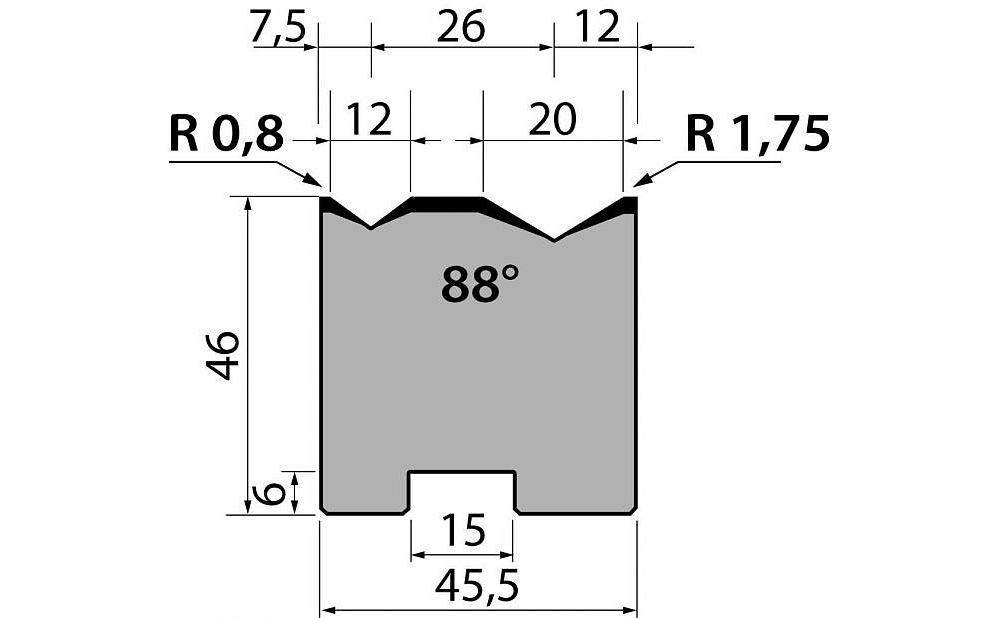

Н (высота), 46.
Градус гиба, 88.
Тоннаж, 800.
Материал, C45:560-710 N/mm².

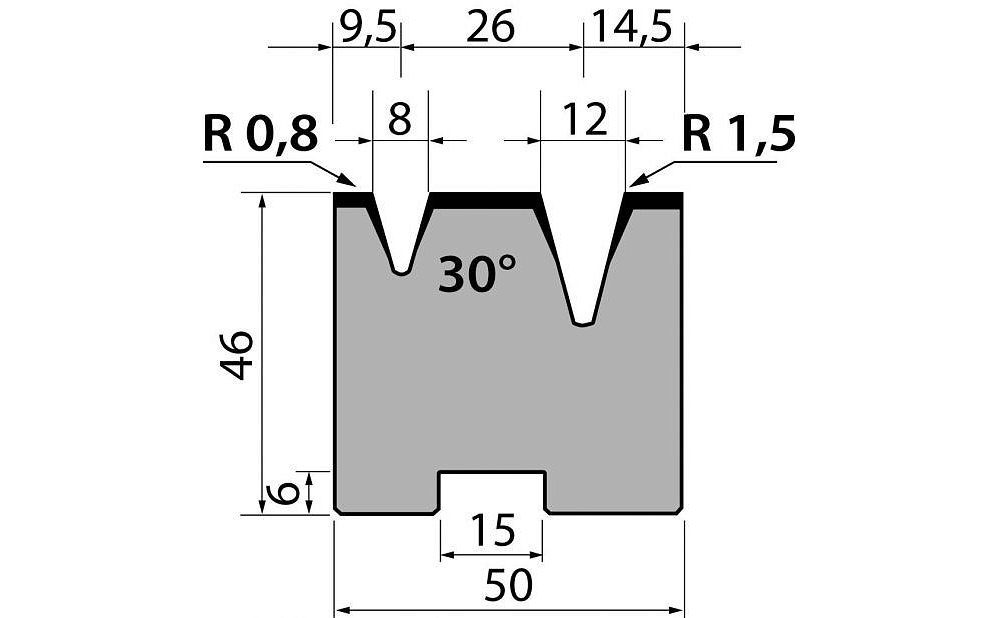

Н (высота), 46.
Градус гиба, 30.
Тоннаж, 400.
Материал, C45:560-710 N/mm².

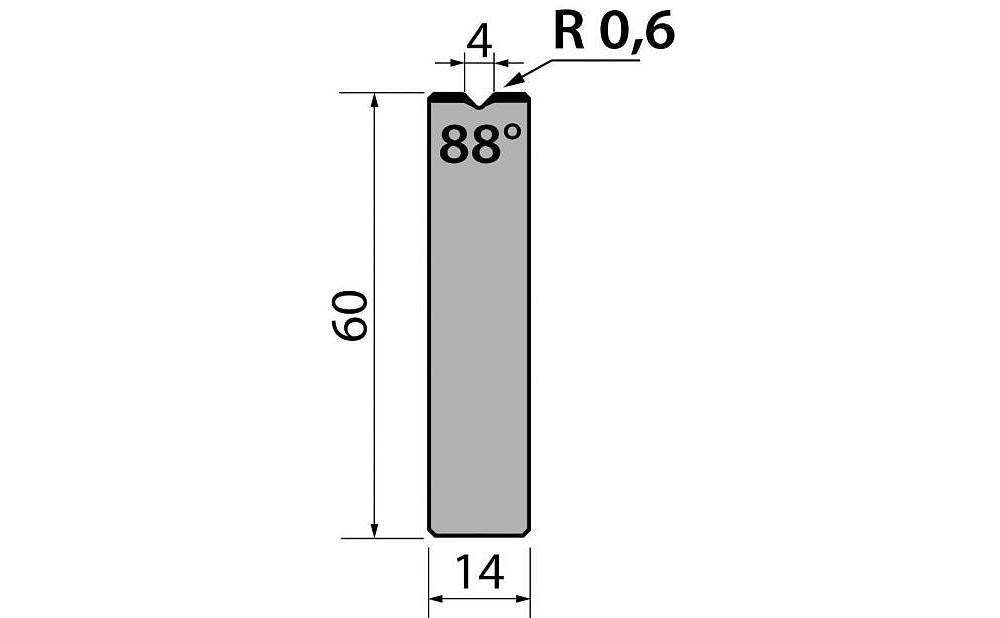

Н (высота), 60.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

Матрицы являются гибочным инструментом. Устанавливаются на листогибочный пресс и предназначены для гибки листового металла под заданным углом. Матрицы применяются в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.

На данных матрицах возможна гибка листового металла на угол от 88° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке. Используются преимущественно для получения деталей с большими отгибными полками (сторонами), чем и обусловлена высота матриц. Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера.

Матрицы с одним раскрытием (ручьём) малой ширины предназначены для гибки малых и средних толщин листового металла. Не имеют возможности поворота. Изготовлены из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы. На матрицах серии "TR", в отличие от серии "T", используется увеличенный радиус R, что способствует уменьшению следов (рисок) на листе материала после гибки, уменьшению износа (истирания) матрицы и соответственно увеличению срока эксплуатации матрицы.

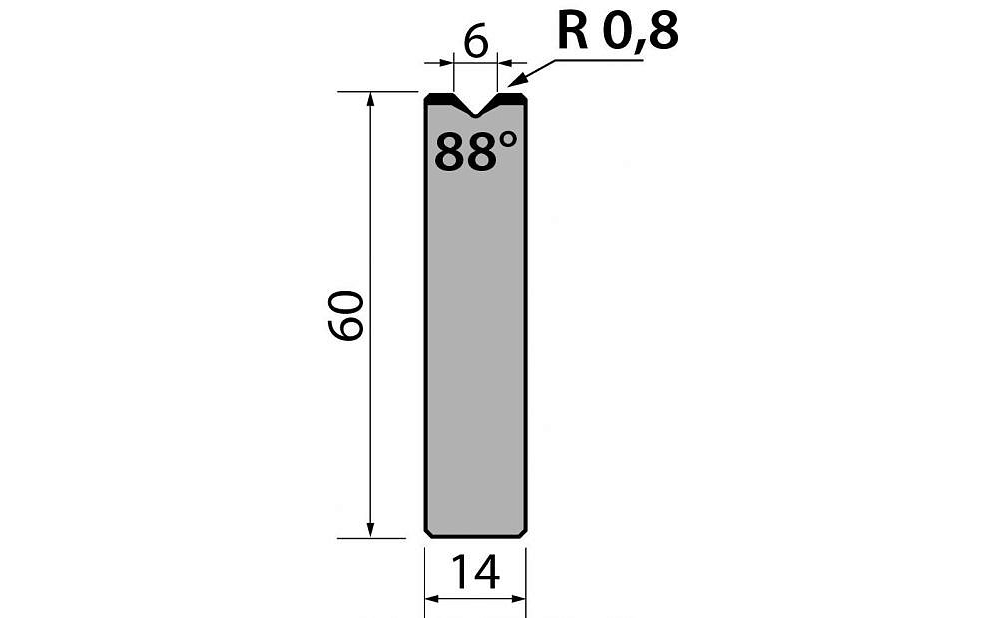

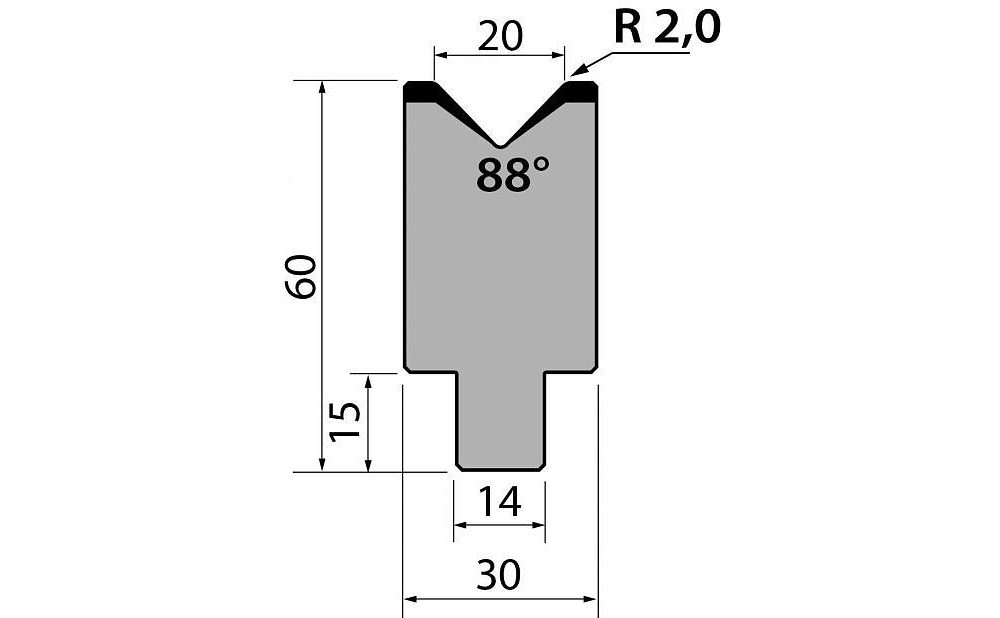

Н (высота), 60.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

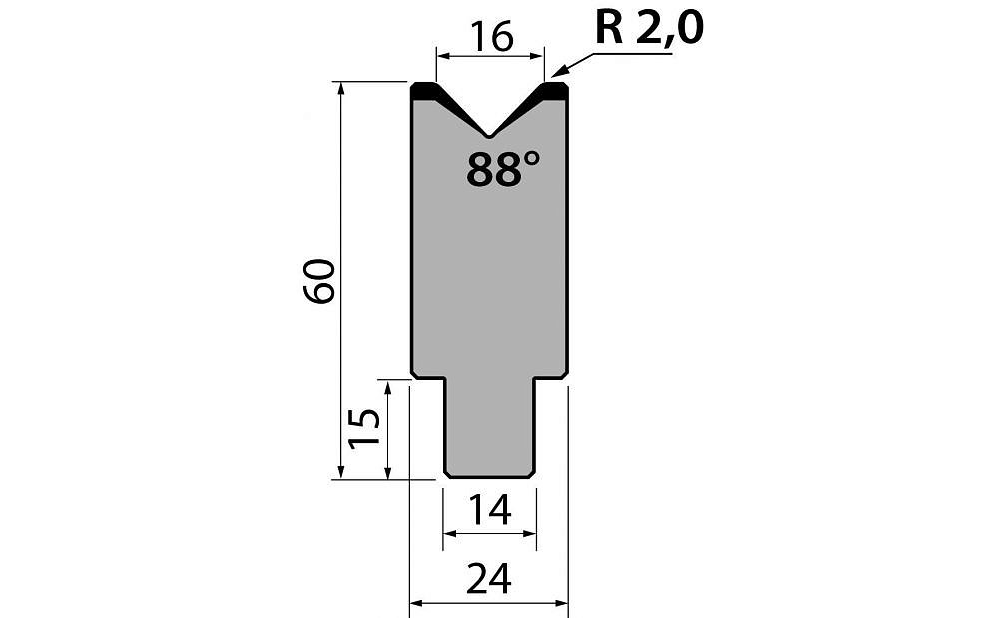

Н (высота), 60.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

Н (высота), 60.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

Матрицы являются гибочным инструментом. Устанавливаются на листогибочный пресс и предназначены для гибки листового металла под заданным углом. Матрицы применяются в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы. На матрицах серии "TR", в отличие от серии "T", используется увеличенный радиус R.

На матрицах серии "TR", в отличие от серии "T", используется увеличенный радиус R, что способствует уменьшению следов (рисок) на листе материала после гибки, уменьшению износа (истирания) матрицы и соответственно увеличению срока эксплуатации матрицы. Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки.

Матрицы являются гибочным инструментом. Устанавливаются на листогибочный пресс и предназначены для гибки листового металла под заданным углом. Матрицы применяются в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.

Н (высота), 60.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

Н (высота), 60.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

Градус гиба, 85°/88°. Тоннаж, 100 т/м. Сталь C45.

Градус гиба, 85°. Тоннаж, 100 т/м. Сталь C45.

Матрицы с одним раскрытием (ручьём) малой ширины предназначены для гибки малых и средних толщин листового металла. Не имеют возможности поворота. Изготовлены из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матриц шлифованы. На данных матрицах возможна гибка листового металла на угол от 85° до 180°. Используются преимущественно для получения деталей с большими отгибными полками (сторонами), чем и обусловлена высота матрицы.

Матрицы с одним раскрытием (ручьём) малой ширины предназначены для гибки малых и средних толщин листового металла. Не имеют возможности поворота. Изготовлены из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матриц шлифованы. На данных матрицах возможна гибка листового металла на угол от 85° до 180°. Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера.

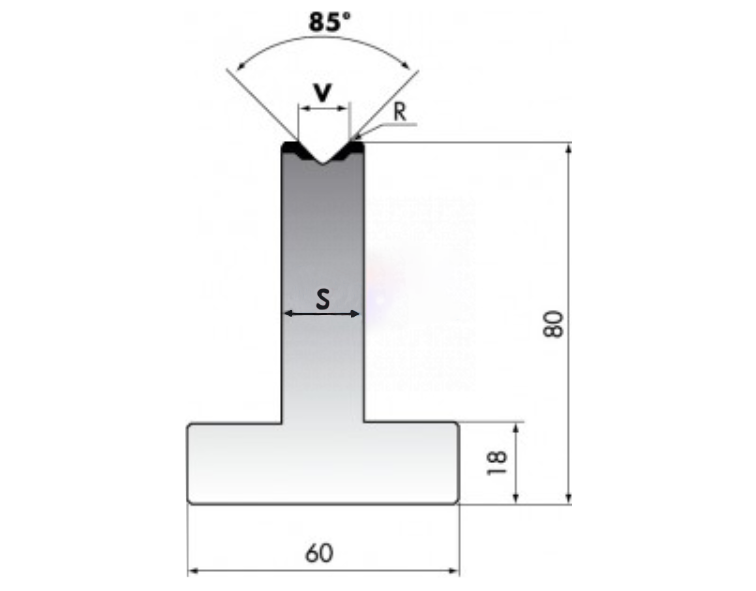

Матрицы являются гибочным инструментом. Все рабочие, крепёжные и стыковочные поверхности матриц шлифованы. Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки. Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм²).

На данных матрицах возможна гибка листового металла на угол от 85° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке. Используются преимущественно для получения деталей с большими отгибными полками (сторонами), чем и обусловлена высота матриц. Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки.

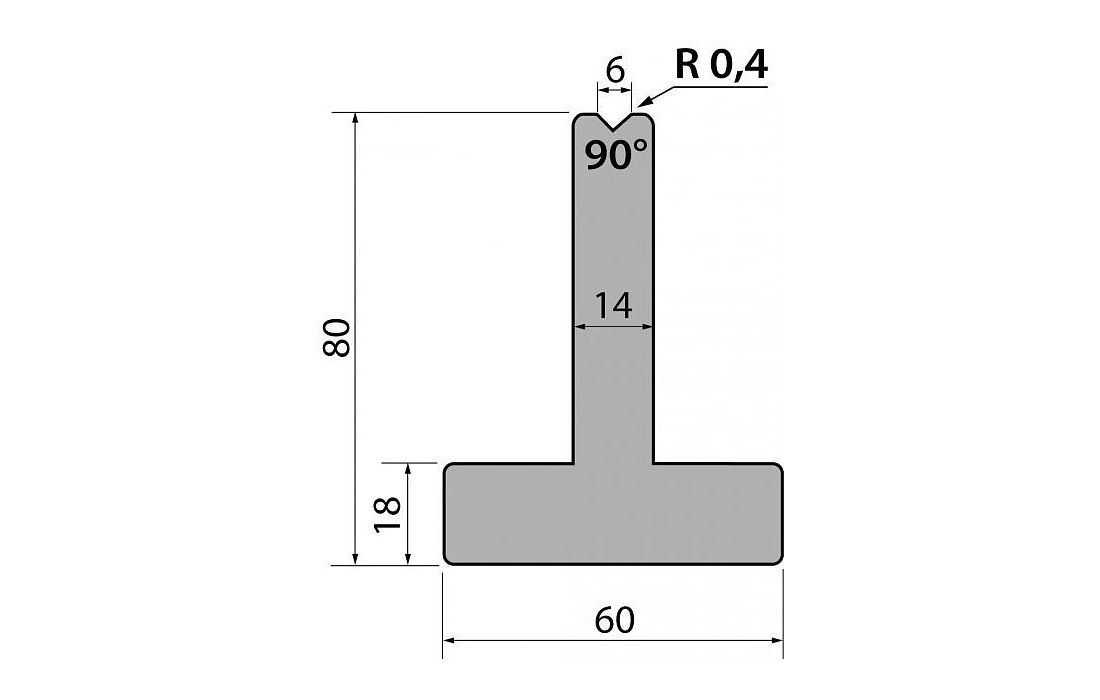

Н (высота), 80.
Градус гиба, 90.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

Н (высота), 26.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

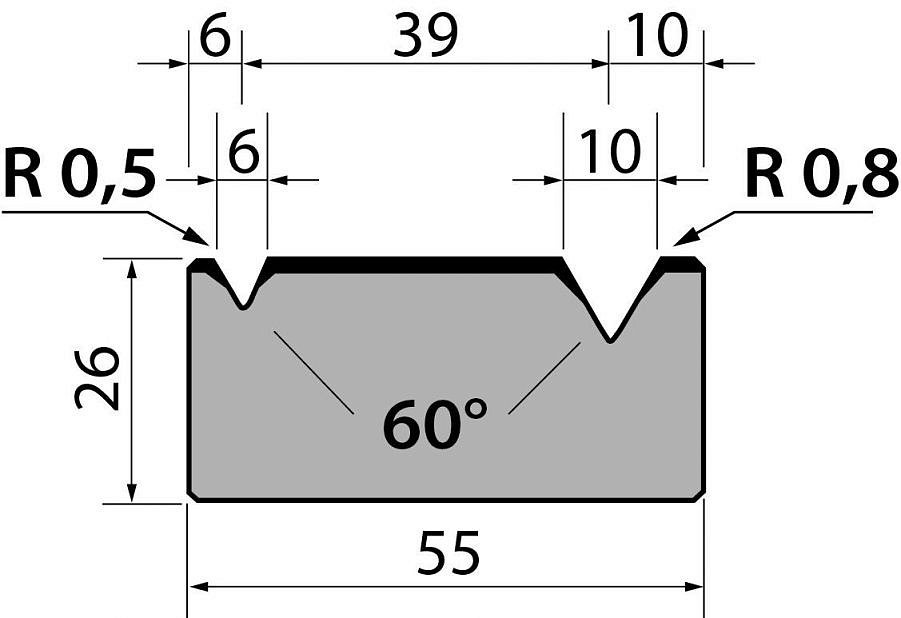

Н (высота), 26.
Градус гиба, 60.
Тоннаж, 800.
Материал, C45:560-710 N/mm².

Н (высота), 26.
Градус гиба, 60.
Тоннаж, 800.
Материал, C45:560-710 N/mm².

Н (высота), 46.
Градус гиба, 90.
Тоннаж, 800.
Материал, C45:560-710 N/mm².

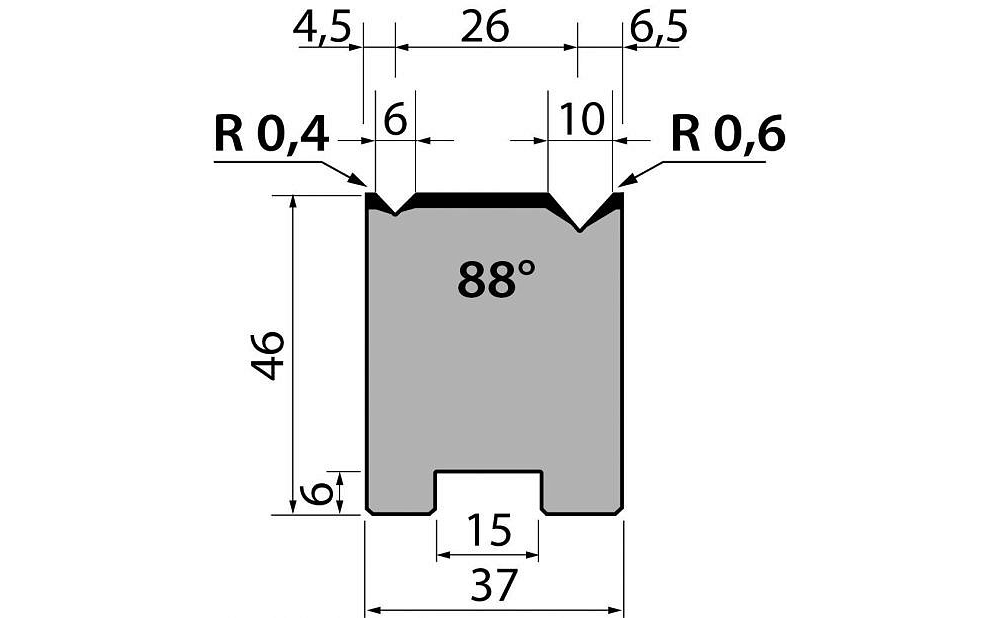

Н (высота), 46.
Градус гиба, 88.
Тоннаж, 800.
Материал, C45:560-710 N/mm².

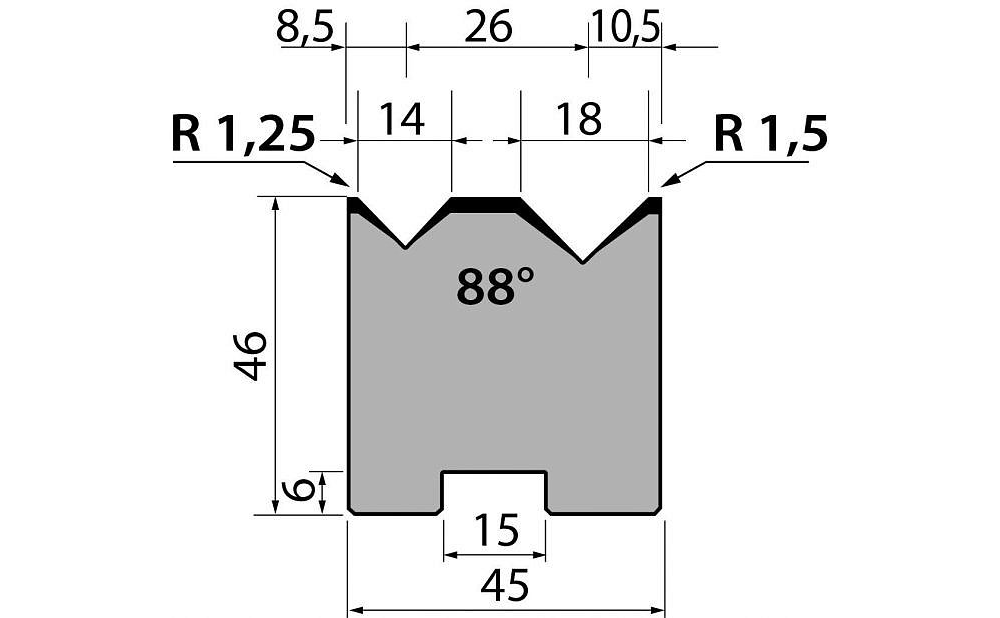

Н (высота), 46.
Градус гиба, 88.
Тоннаж, 800.
Материал, C45:560-710 N/mm².

Н (высота), 46.
Градус гиба. 88.
Тоннаж, 800.
Материал, C45:560-710 N/mm².

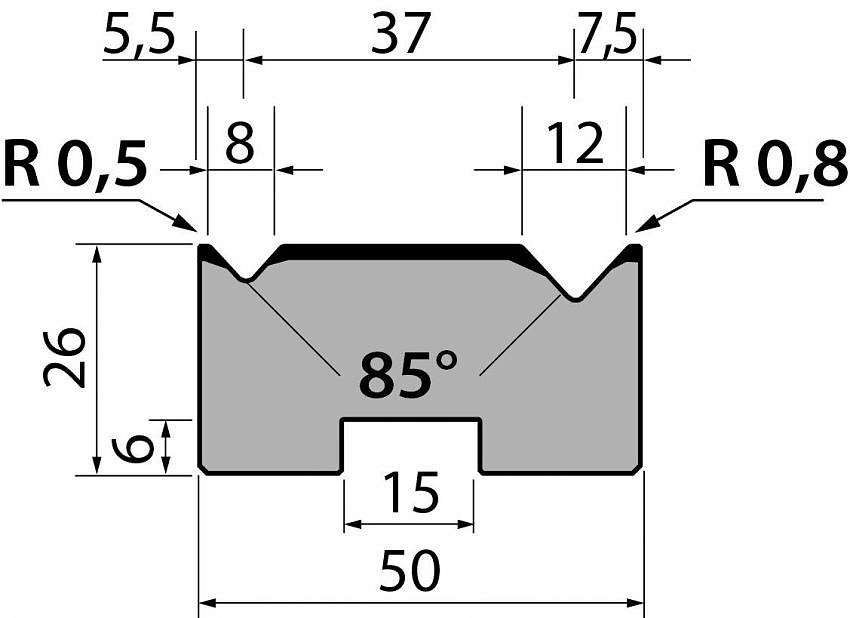

Н (высота), 26.
Градус гиба, 85.
Тоннаж, 1000.
Материал, 42Cr:900-1150 N/mm².

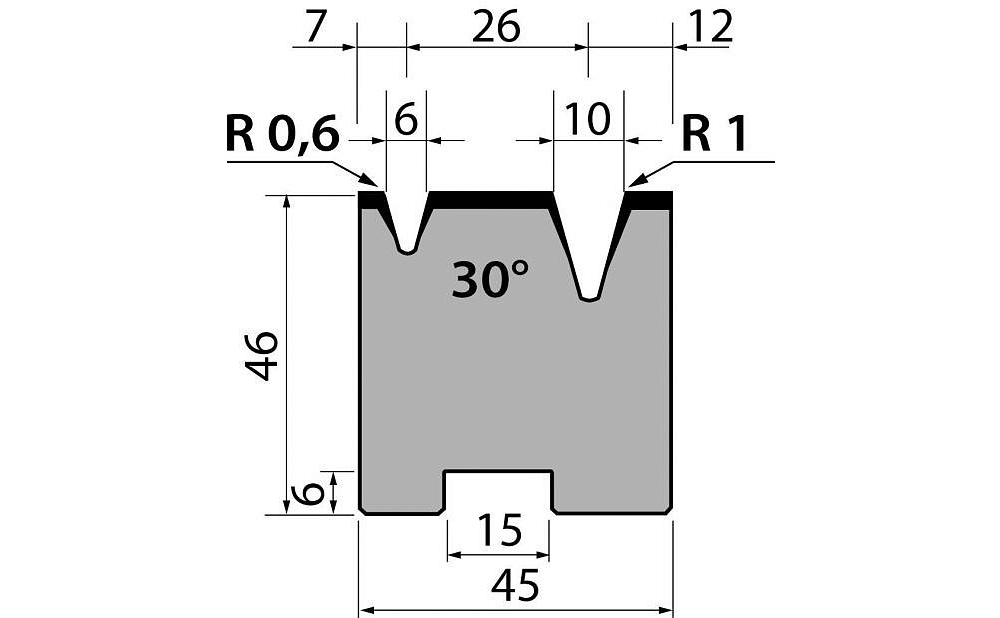

Н (высота), 46.
Градус гиба, 30.
Тоннаж, 400.
Материал, C45:560-710 N/mm².

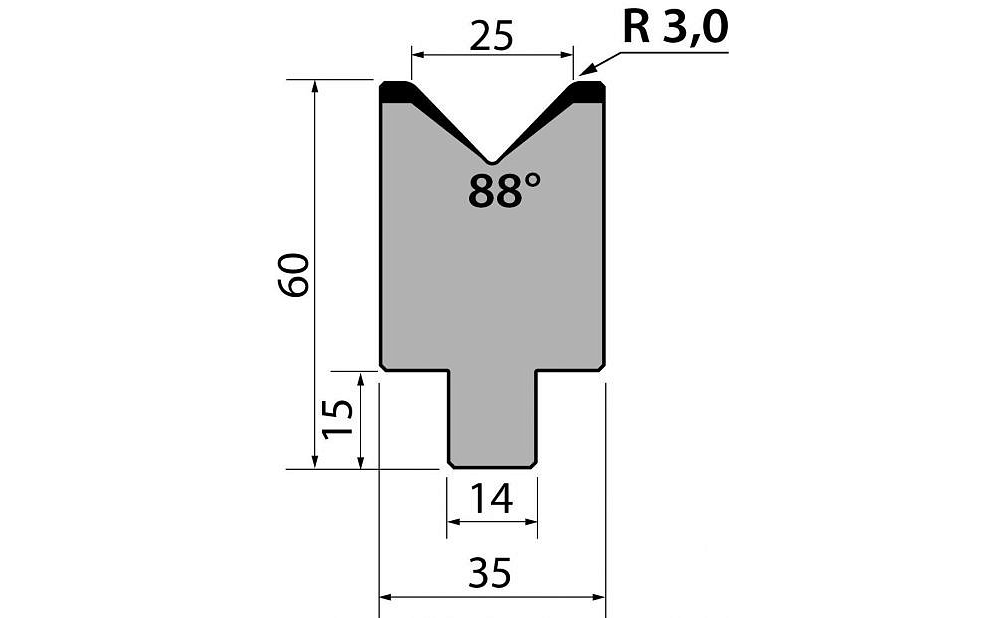

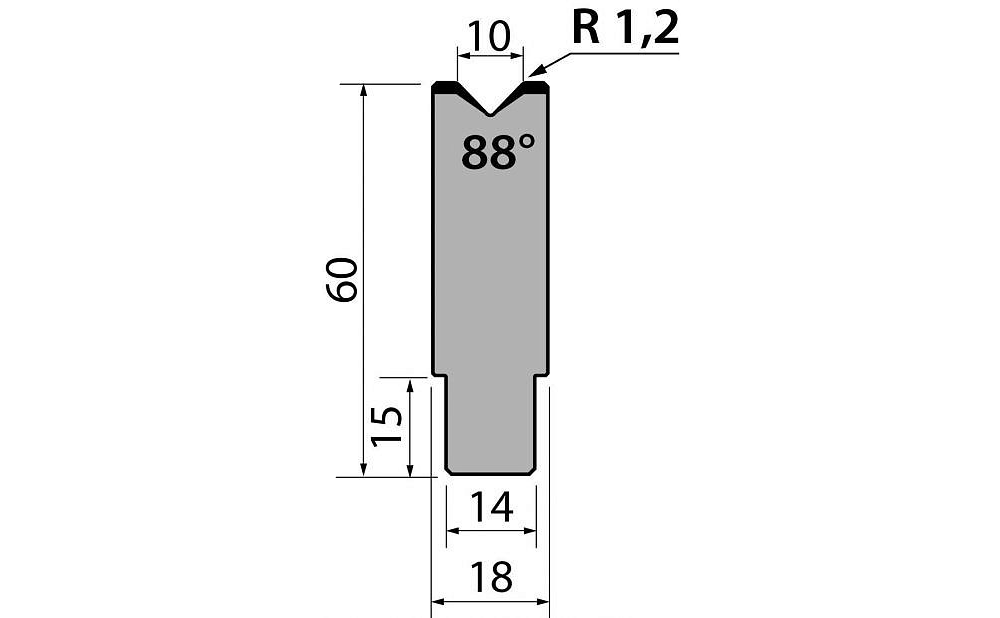

Н (высота), 60.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

Н (высота), 60.
Градус гиба, 88.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

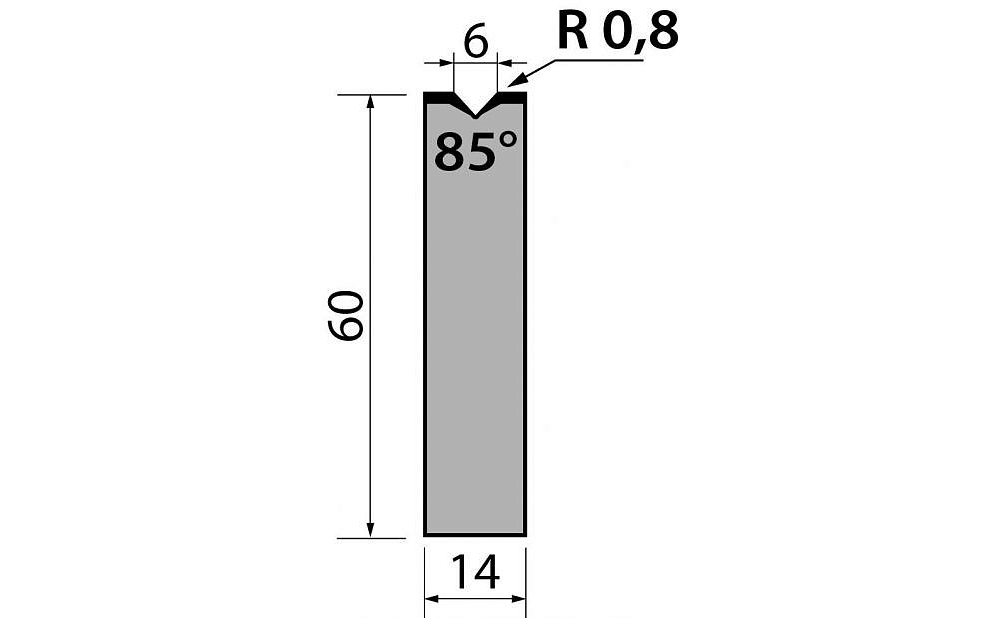

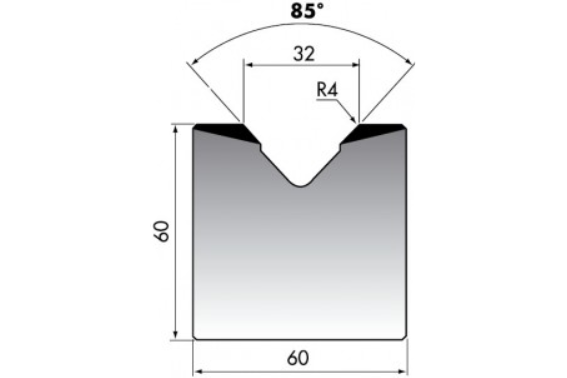

Н (высота), 60.
Градус гиба, 85.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².

Н (высота), 60.
Градус гиба, 85.
Тоннаж, 1000.
Материал, C45:560-710 N/mm².
