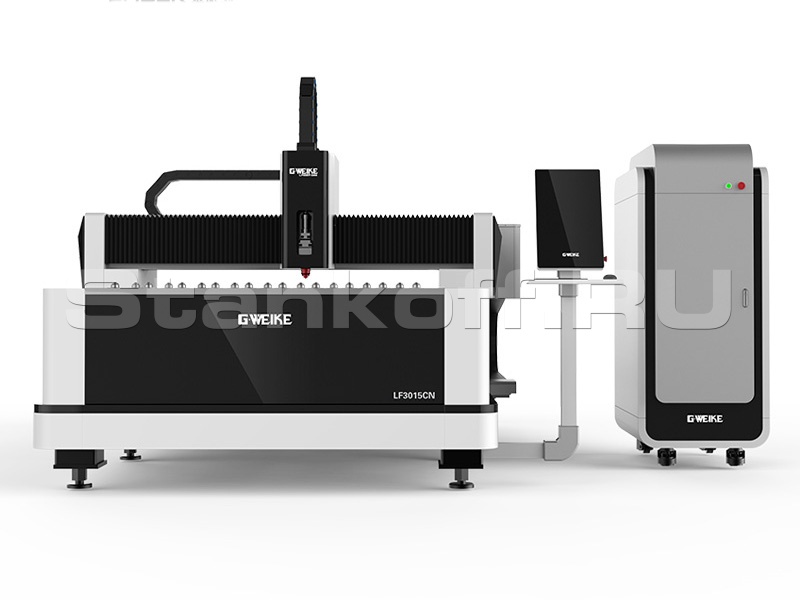

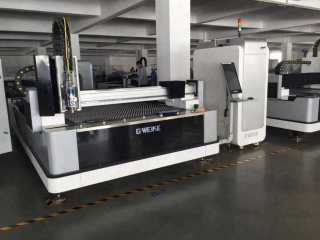

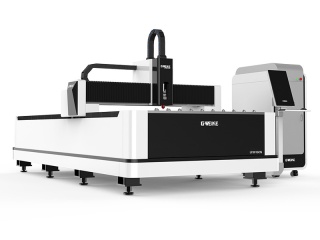

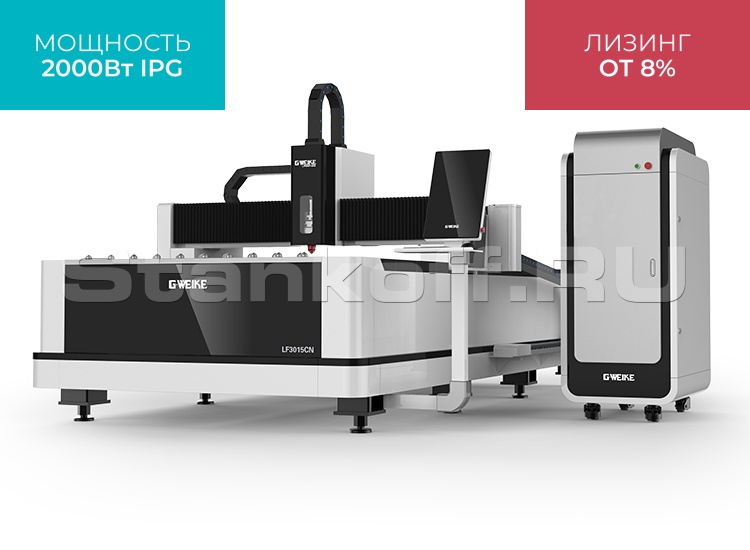

Оптоволоконный лазер для резки металла ExtraCut CN3015/2000 IPG

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

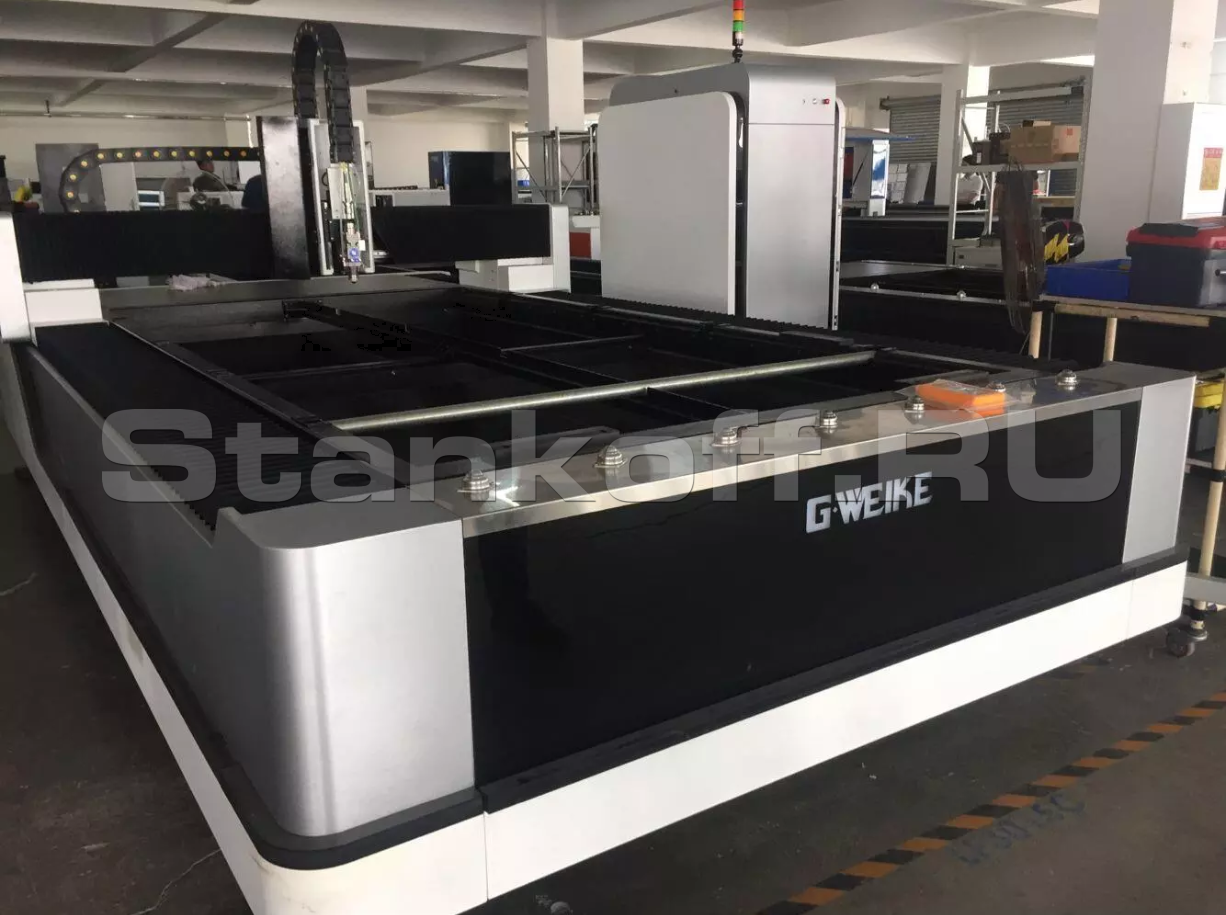

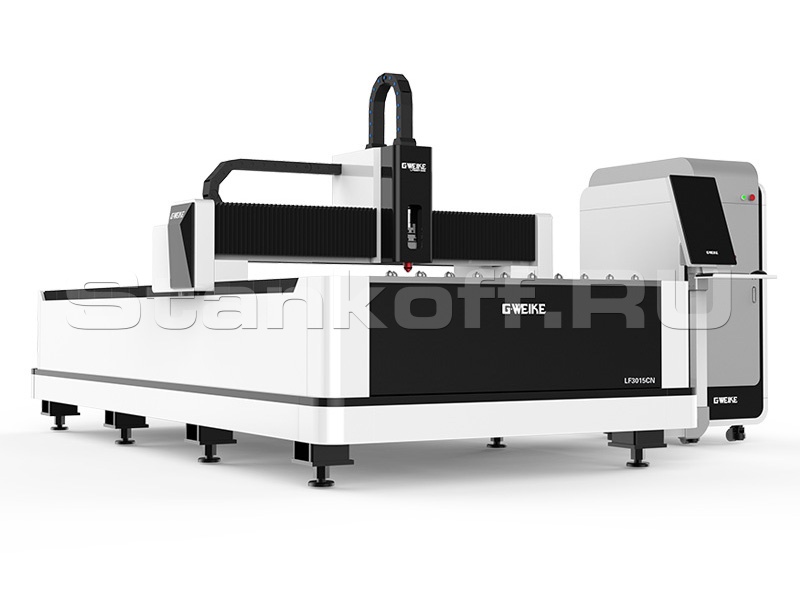

Современный станок лазерной резки с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Широко используется в различных отраслях промышленности - авиации, судостроении, автомобилестроении, приборостроении, раскрое металла, рекламе и пр.

Преимущества

  • Высокоэффективный оптический путь с низкими потерями, высокая скорость резки.
  • Высокая адаптивность, возможность резки неровных поверхностей за счет авто-фокусировки.
  • Узкий качественный рез, без термической деформации за счет малой зоны нагрева.
  • Чистая поверхность после резки, не требующая дальнейшей обработки.
  • Высокая точность резки, позволяет изготавливать прецизионные изделия без дальнейшей обработки.
  • Системы защиты и отказоустойчивости обеспечивают безотказную работу в 3 смены.
  • Каркасная конструкция, прошедшая через процедуру высокотемпературного отжига, обеспечивает точную работу без деформации.

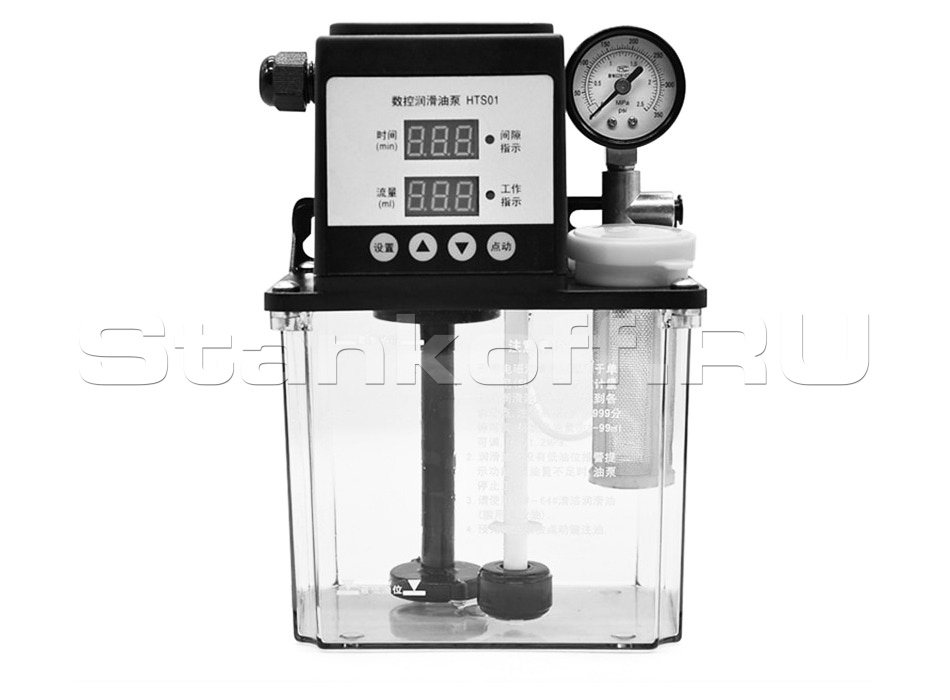

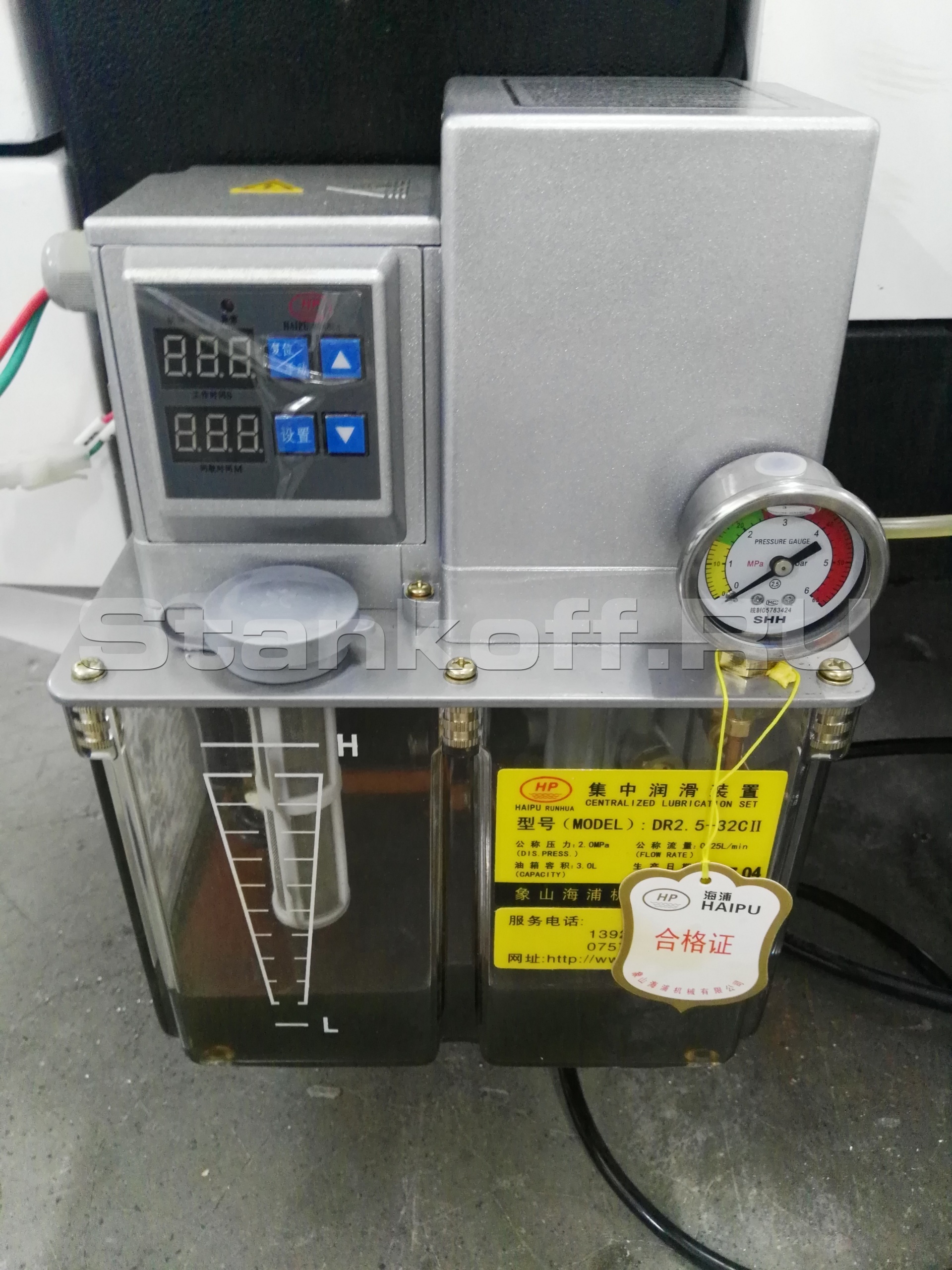

  • Система автосмазки, а также системой пыле- и дымоудаления.
  • Профессиональное и легкое в использовании программное обеспечение для лазерной резки, которое может обработать все типы рисунков и кодов формата CAD, CorelDRAW, plt, AI,dxf и т.д.

Комплектация

Режущая головкаRaytools (Швейцария)
Зубчатые передачи «шестерня-рейка»Atlanta (Германия), по осям X и Y
ШВПTBI (Тайвань), по оси Z

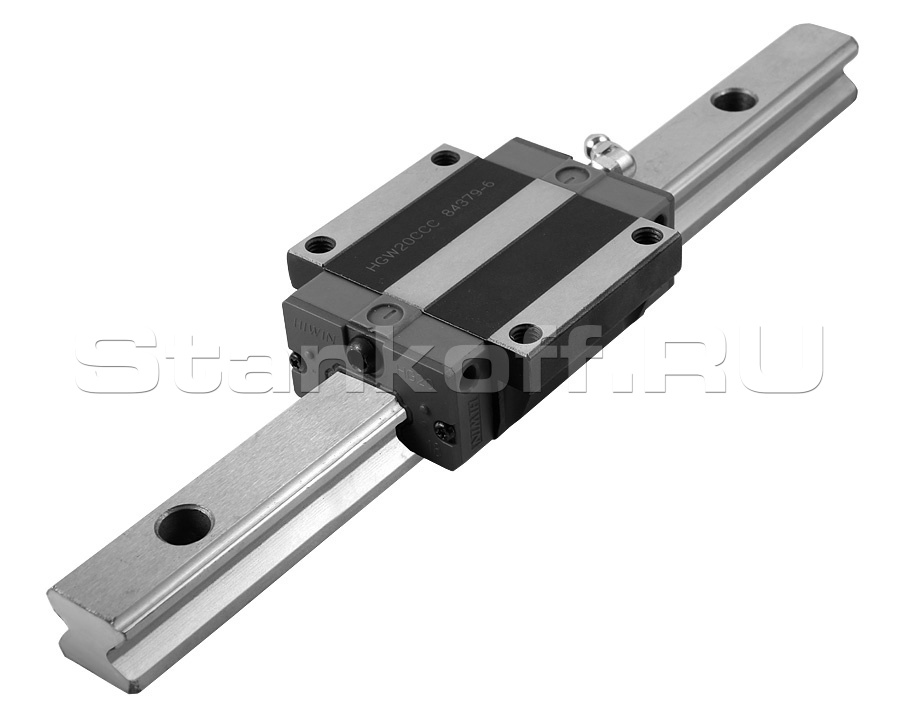

Высокоточные направляющиеX 25 мм; Y 35 мм HIWIN (Тайвань)
Приводы по осям X, Y и ZYaskawa (Япония)
Драйверы управления двигателямиYaskawa (Япония)

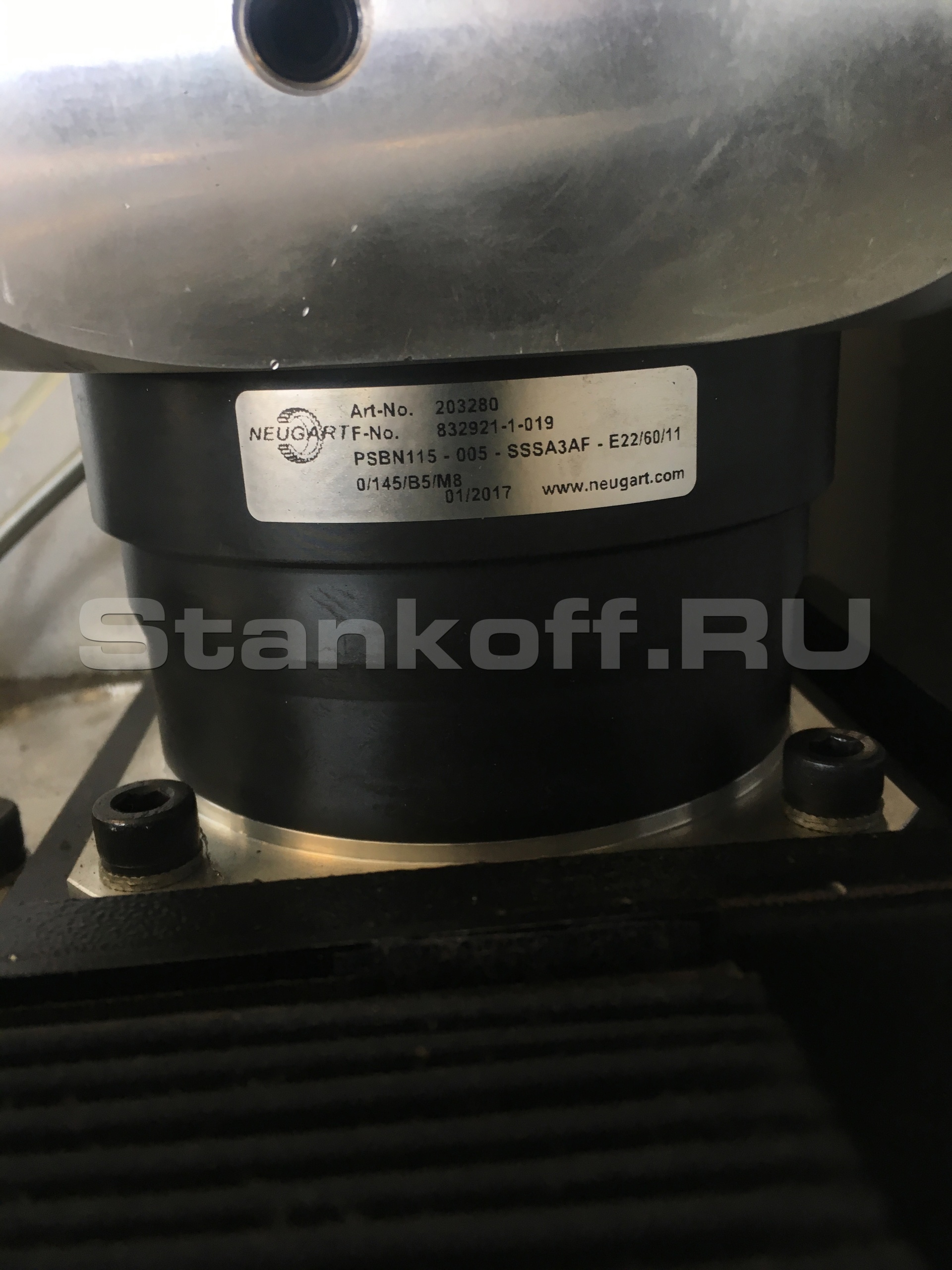

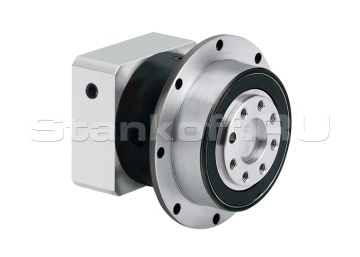

РедукторNeugart (Германия)

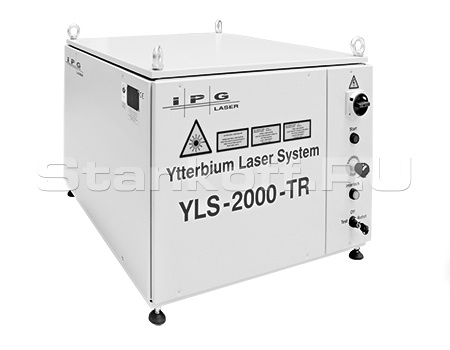

Источник излученияIPG

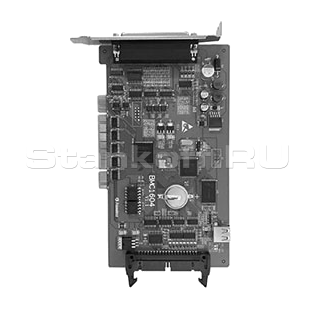

Система ЧПУ и софтCypcut (Китай)
Водяное охлаждение7 кВт, чиллер Tongfei (Китай)

Особенности конструкции

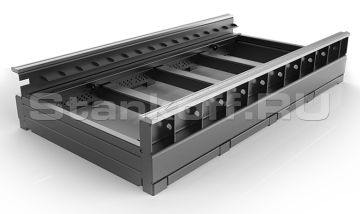

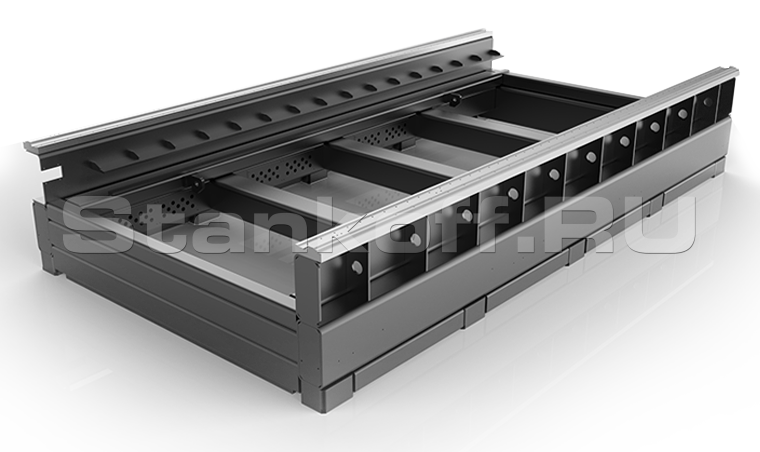

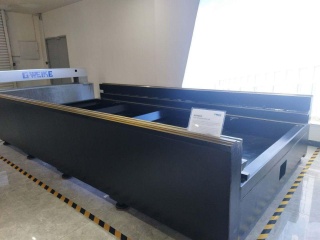

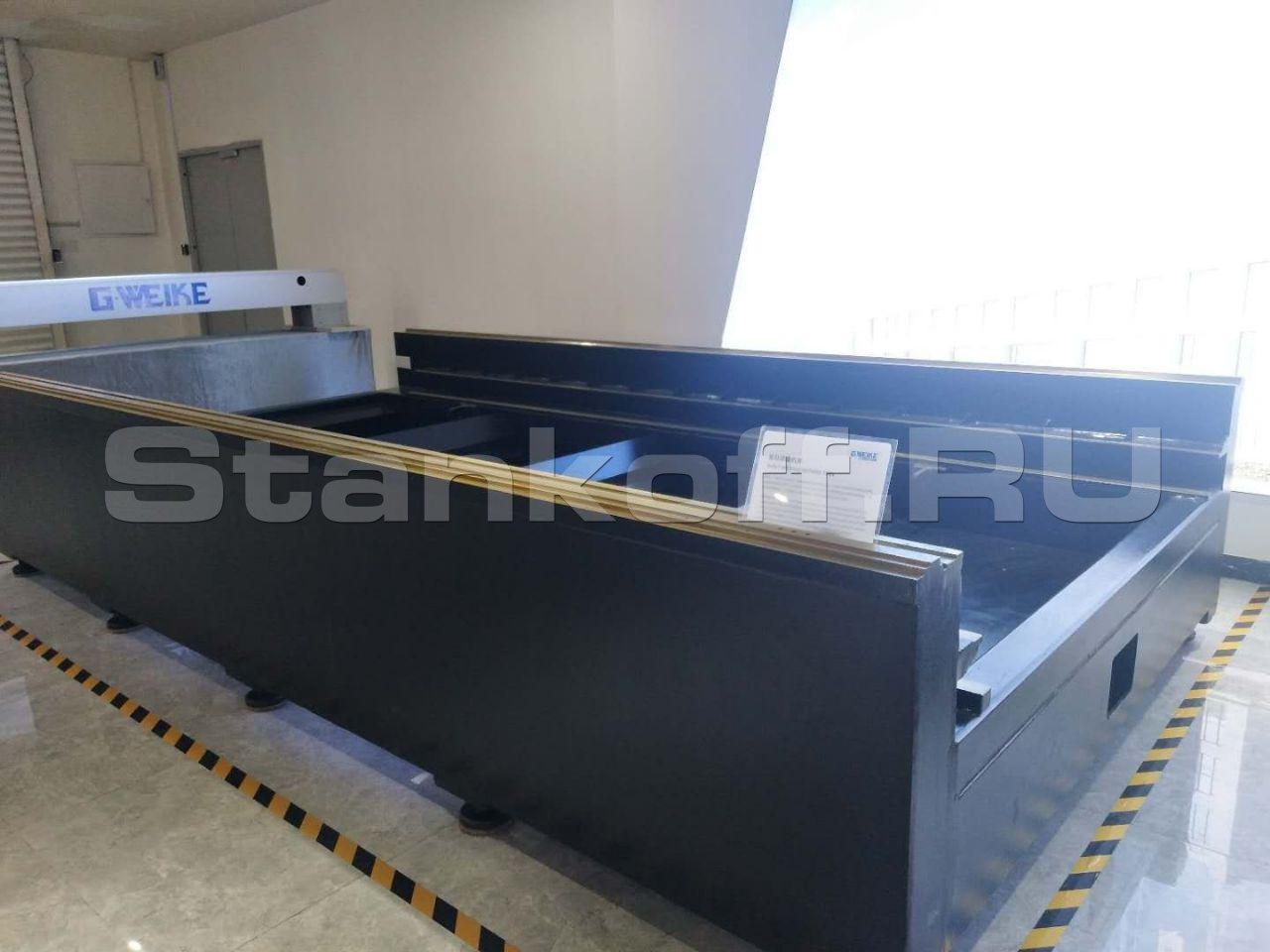

Сегментированная прямоугольная сварная станина

Внутренняя конструкция станины имеет сотовую структуру и сварена из нескольких прямоугольных труб. Данная конструкция была перенята из сферы авиастроения. Ребра жесткости повышают устойчивость станины и ее прочность на растяжение. Высокая прочность, устойчивость станины, обеспечивающие 20 лет работы без перекосов и деформации. Толщина стенок станины 10 мм. Вес станины 4500 кг.

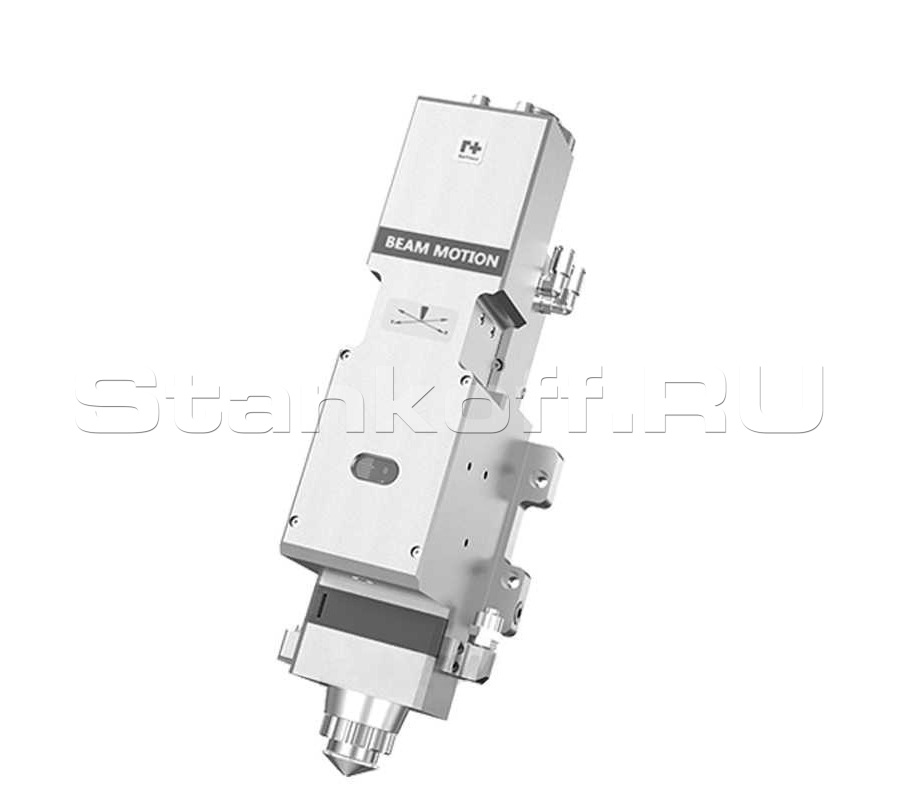

Режущая головка RAYTOOLS

1. Лазерная головка с автофокусом.
Для автоматизированного выбора толщины резки. Автоматическая фокусировка в 10 раз быстрее ручной.
2. Увеличенный диапазон регулировки.
Диапазон регулировки -10 мм~ +10 мм, точность 0,01 мм, подходит для металлических пластин 0 ~ 20 мм.
3. Длительный срок службы.
Коллиматорная и фокусная линзы имеют систему водяного охлаждения, понижающую температуру режущей головки, тем самым продляя срок ее жизни.

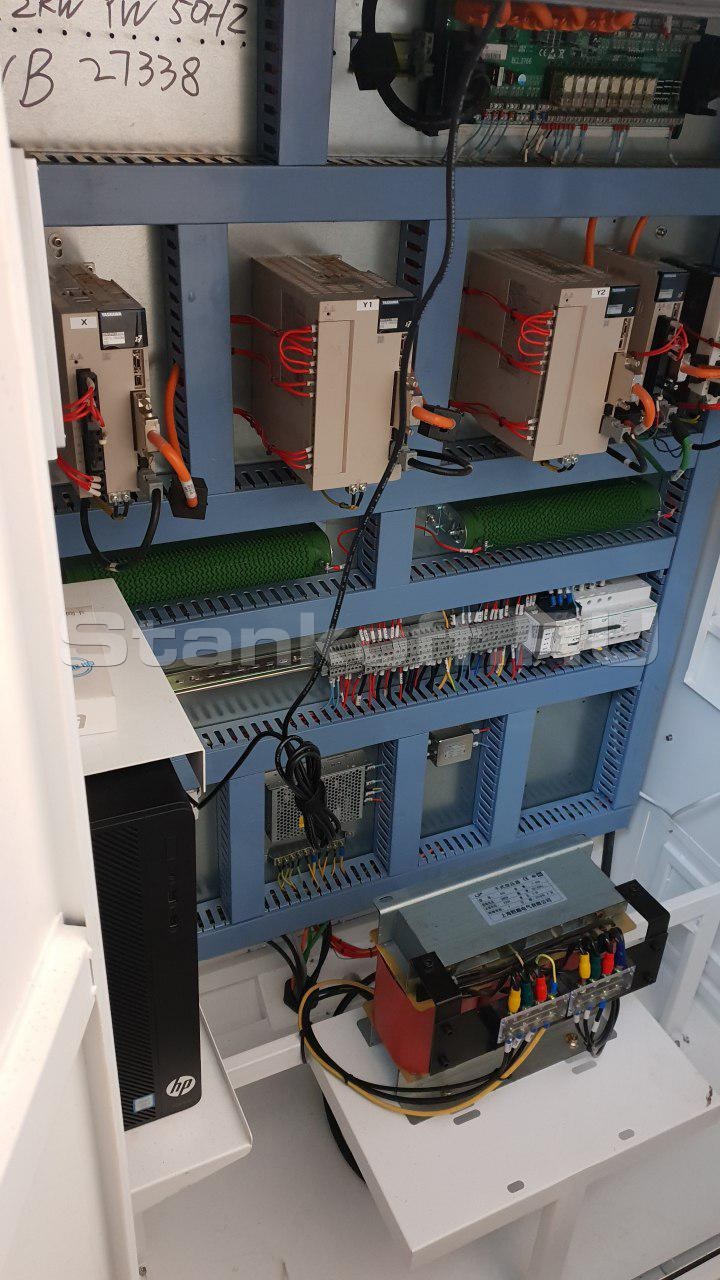

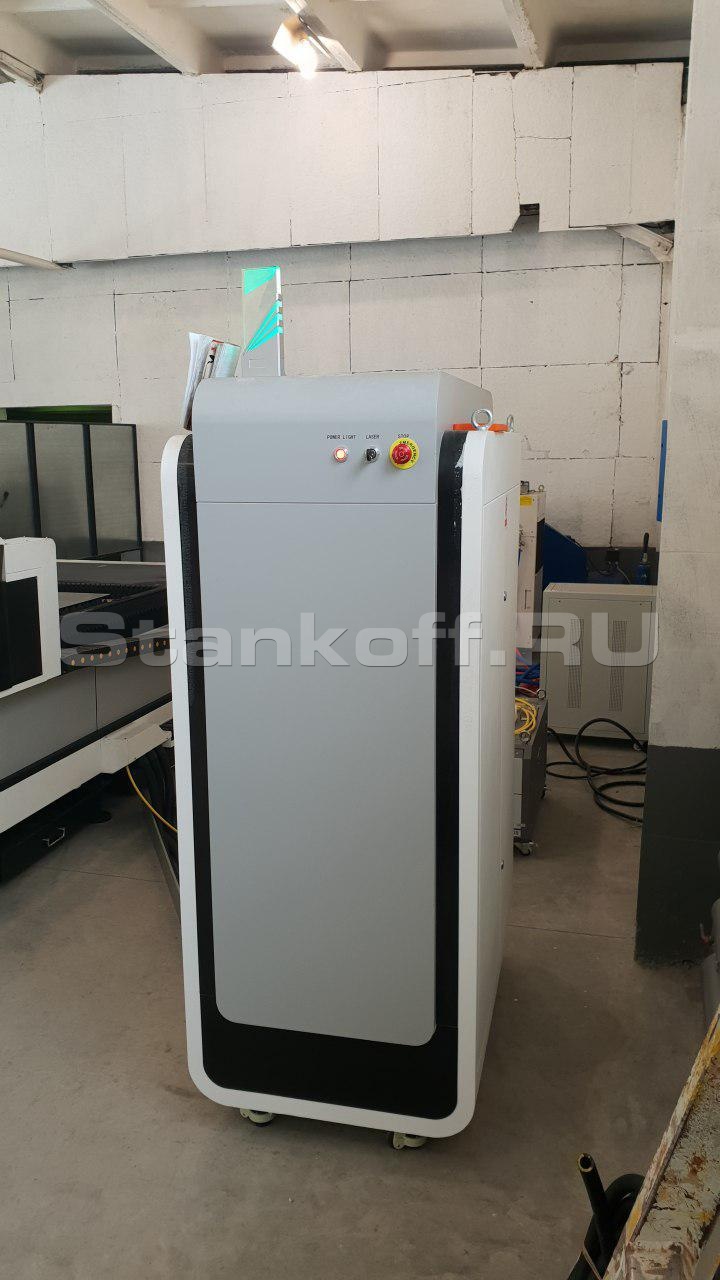

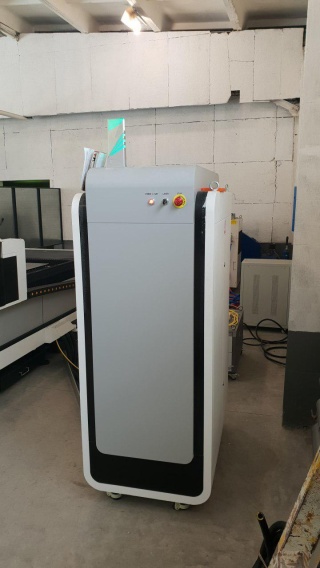

Независимый шкаф управления

1. Пылезащита.
Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.
2. Автоматический термостат.
Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. Эта система предотвращает перегревание компонентов.

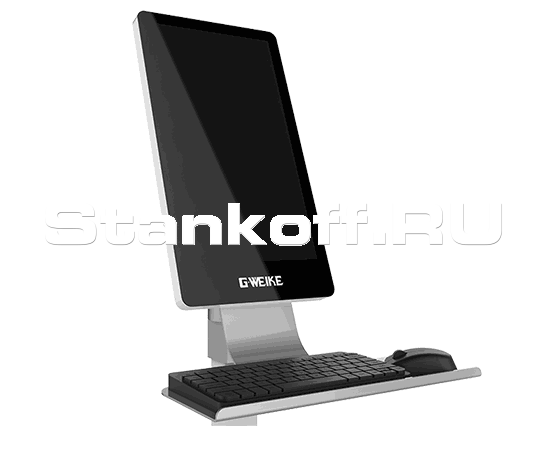

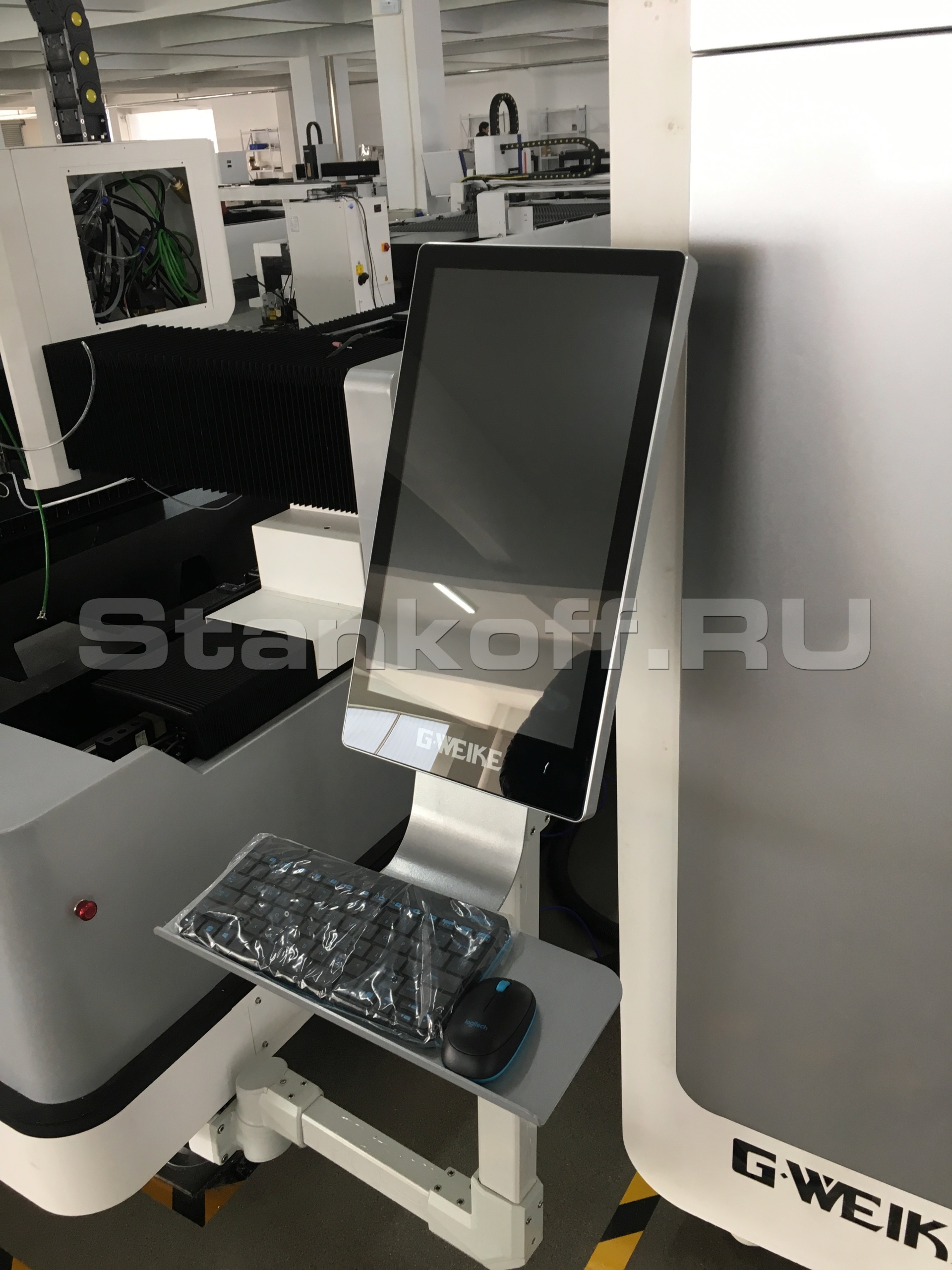

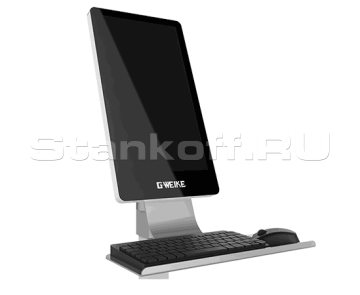

Экран в современном дизайне

Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.

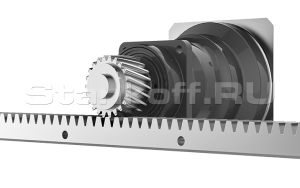

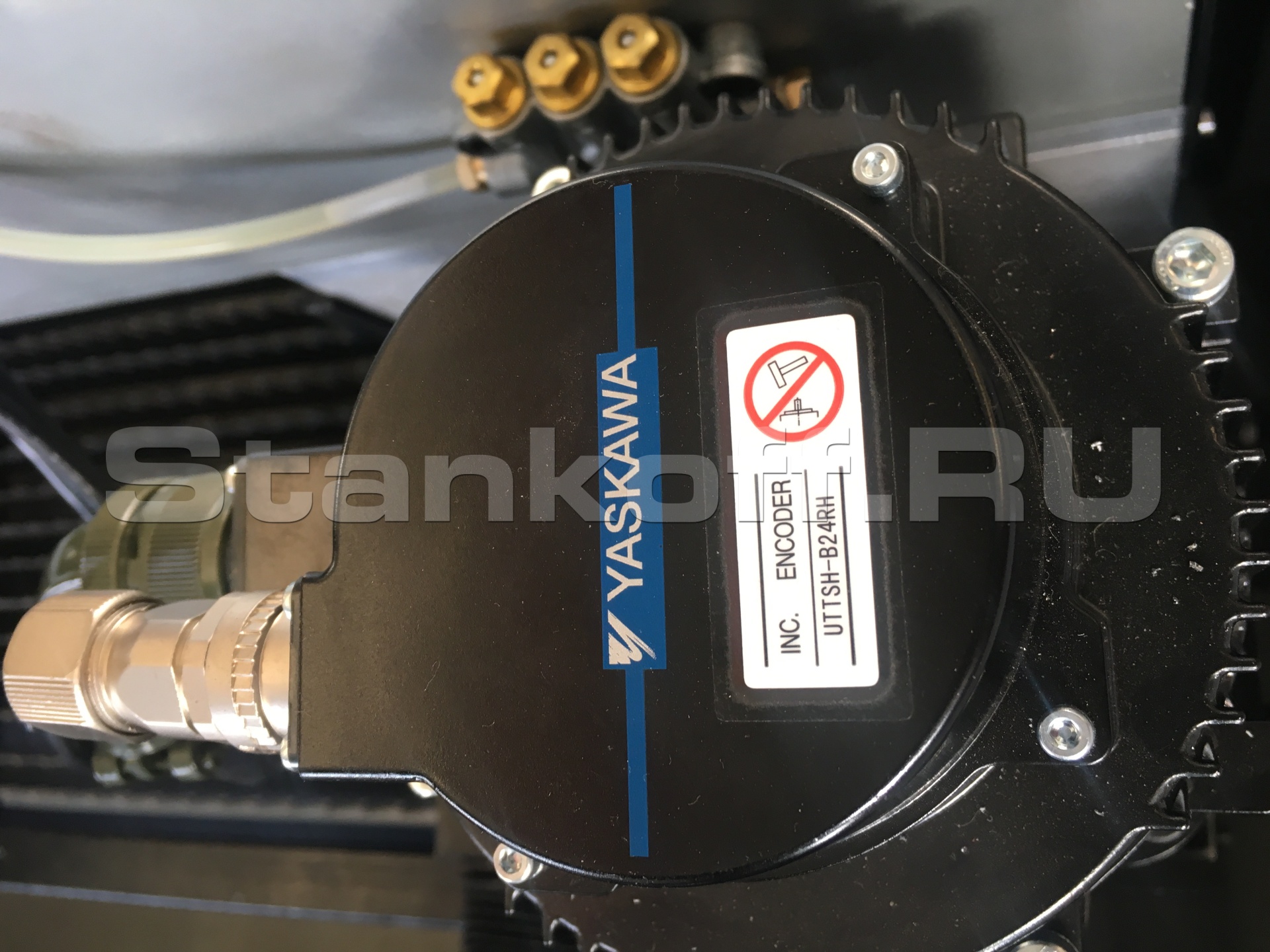

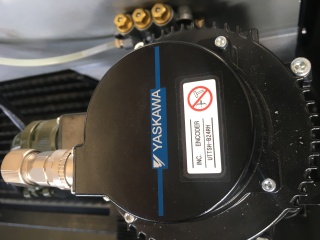

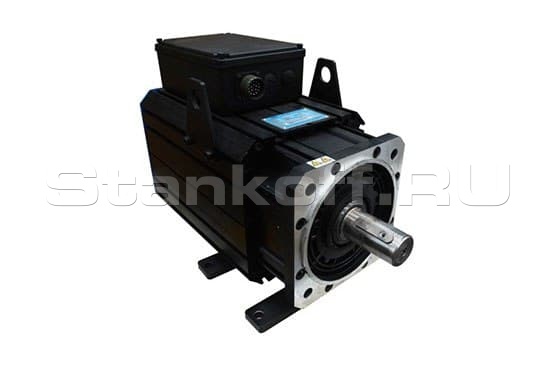

Система передач и привод

НЕМЕЦКОЕ КАЧЕСТВО

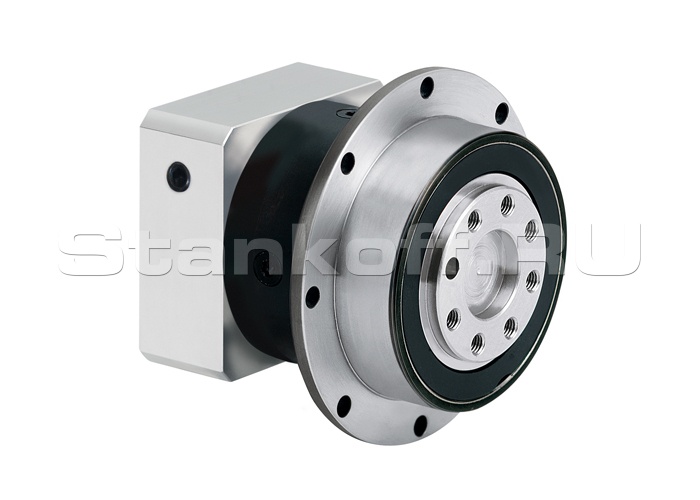

Станок оснащен немецкими зубчатыми передачами «шестерня-рейка» Atlanta, японским сервоприводом Yaskawa и немецким редуктором Neugart. Точность позиционирования станка достигает 0,02 мм, ускорение резки 1,5G. Срок службы более 10 лет.

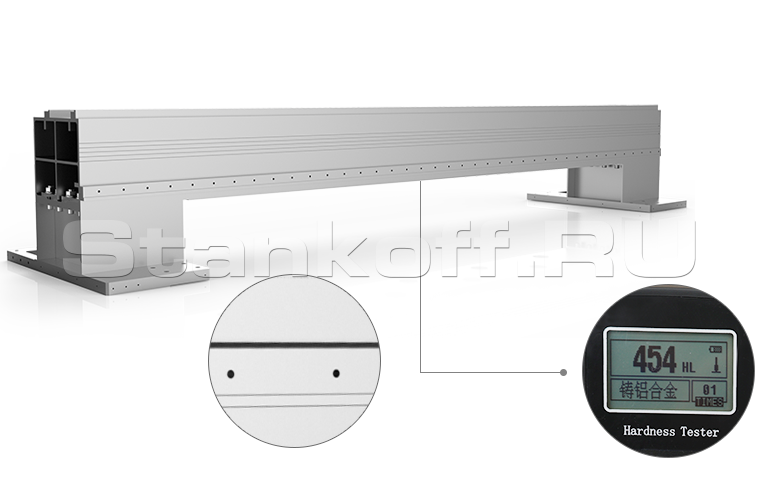

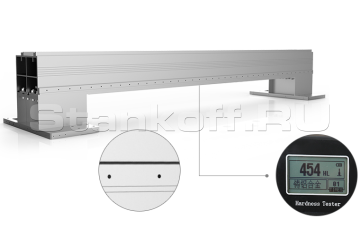

Потрал 3-го поколения из авиационного алюминия

Портал 3-го поколения изготовлен с применением авиационных технологий в сфере металлообработки и сформирован прессованием 4300 тонн. Благодаря таким преимуществам авиационного алюминия, как хорошая твердость, легкий вес, устойчивость к коррозии и окислительным процессам, низкая плотность, скорость обработки значительно возрастает.

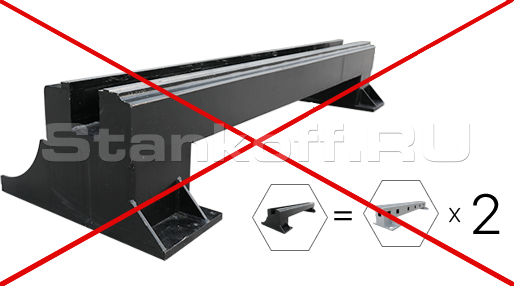

Портал 1-го поколения

Стальной портал 1-го поколения характеризуется низкой скоростью работы и высокой тяжестью.

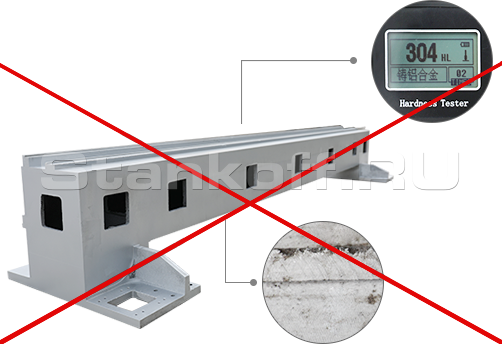

Портал 2-го поколения

Алюминиевый портал 2-го поколения характеризуется недостаточной прочностью из-за наличия структурных микрощелей. Склонен к быстрой деформации.

Портал 3-го поколения

Портал 3-го поколения из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

Дополнительные опции

Кабинетная защитадля источников излучения от 2 кВт.
Сменный столравный размеру основного рабочего стола.
Модуль обработки трубдля труб диаметром 20-200 мм и длинной до 6000 мм.

Расходники

НаименованиеХарактеристикиСрок службы, часыКол-во, шт/год
Защитное стеклоДиаметр: 30 мм, толщина: 5 мм3007
Сопло1; 1,5; 2; 2,5; 3 мм10002
Керамическое кольцоСтандартное10002
Фокусирующая линзаСтандартное2000-40001
Коллиматорная линзаСтандартное2000-40001

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

МатериалТолщина, ммСкорость, м/минДавлени, MPAГазФокусное расстояние
Нержавеющая сталь0,5
301N20,6
1271,1N20,6
2111,5N20,6
362
N20,6
43,62N20,6
52,12N20,6
61,22N20,6
80,72N20,6
Углеродистая сталь34,8
1O2
1
53,3
0,8
O21
62,7
0,4
O21
8
1,8
0,2
O21
101,50,2
O21
121,20,15
O21
141,10,15
O21
160,90,15
O21
200,70,15
O21

Расход кислорода O2 и азота N2

Для резки углеродистой стали необходим кислород O2. Чем толще лист углеродистой стали, тем ниже давление O2 необходимо.

Для резки нержавеющей стали необходим азот N2. Чем толще лист нержавеющей стали, тем выше давление N2 необходимо.

Потребление воздуха представлено в таблице:

МатериалТолщинаРасход воздуха
Углеродистая сталь1 мм40 л/40 мин
2 мм40 л/50 мин
3 мм40 л/60 мин
4 мм40 л/70 мин
6 мм40 л/80 мин
8 мм40 л/90 мин
10 мм40 л/110 мин
12 мм40 л/180 мин
14 мм40 л/200 мин
16 мм40 л/220 мин
20 мм40 л/220 мин
Нержавеющая сталь1 мм40 л/40 мин
2 мм40 л/80 мин
3 мм40 л/40 мин
4 мм40 л/30 мин
6 мм40 л/30 мин
8 мм40 л/30 мин

Области применения

  • Машиностроение и кораблестроение
  • Производство электрооборудования
  • Производство торгового и пищевого оборудования
  • Рекламно-сувенирное производство
  • Аэрокосмическое производство

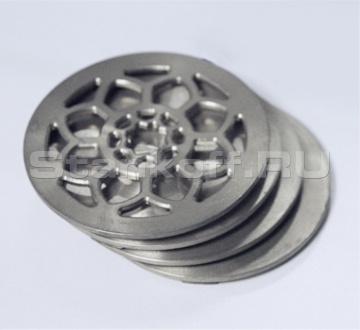

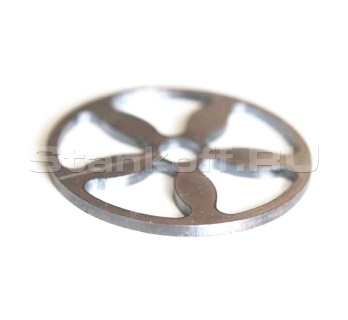

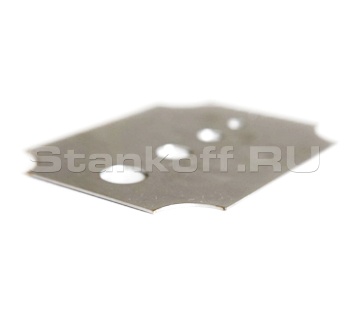

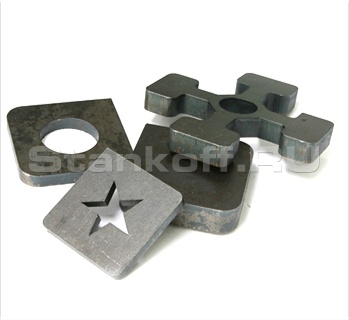

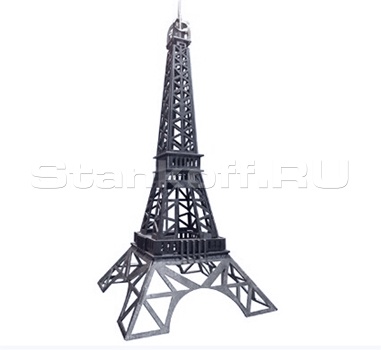

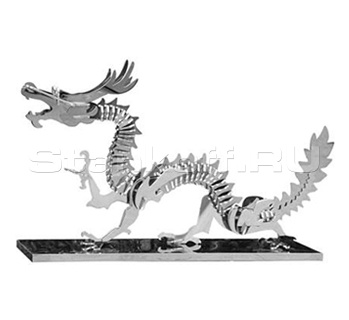

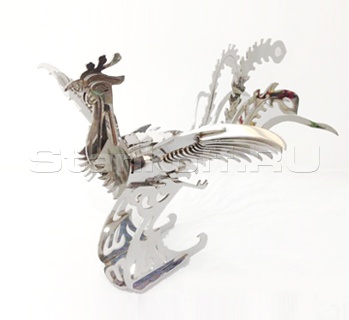

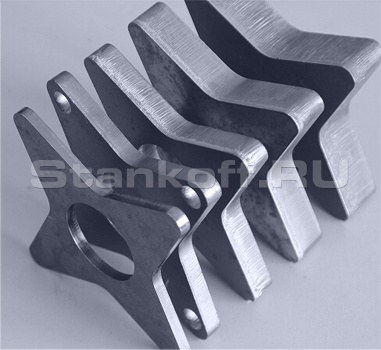

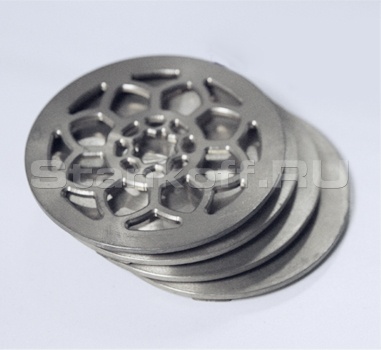

Получаемые изделия


Производитель: Protonic

Родина бренда: Китай

Технические характеристики оптоволоконного лазера ExtraCut CN3015/2000 IPG
Мощность лазера 2000 Вт
Лазерный источник IPG
Длина волны 1060 Нм
Обрабатываемая площадь (X,Y,Z), мм 3000x1500x120
Макс. скорость холостого хода 100 м/мин
Макс. скорость резки 60 м/мин
Ускорение 1-1.5G
Точность позиционирования (X,Y,Z) 0,02 мм
Нагрузка на рабочий стол 1000 кг
Смена паллет (опция)*
15 с
Привод портала двусторонний
Питание 380В/50Гц/60Гц/60А
Мощность сервоприводов 1800 Вт
Потребляемая мощность <10 кВт
Вес станка 5000 кг
Габариты 4600×2450×1700 мм
