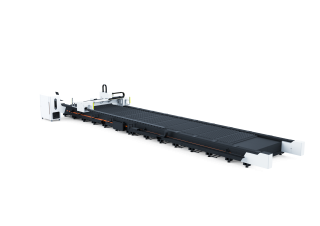

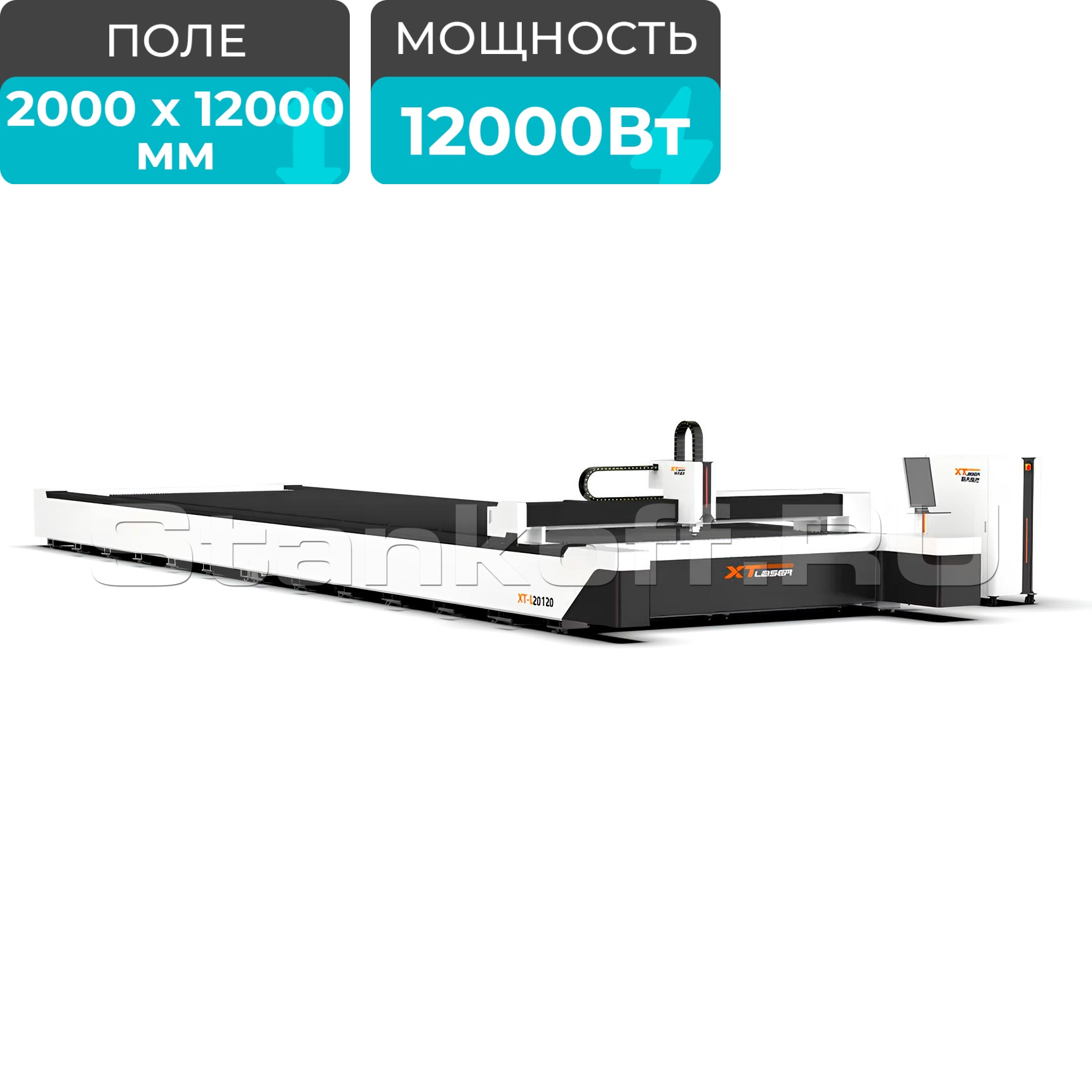

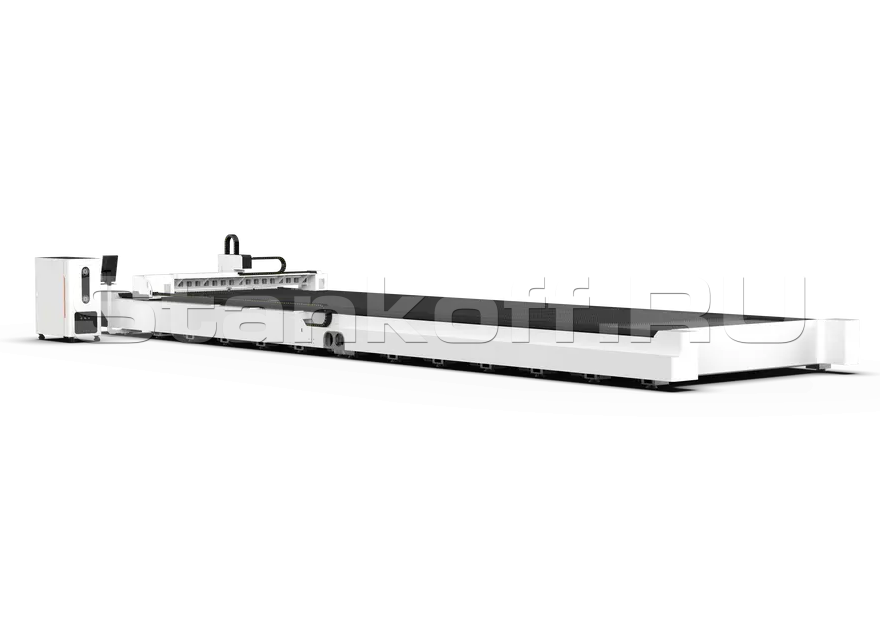

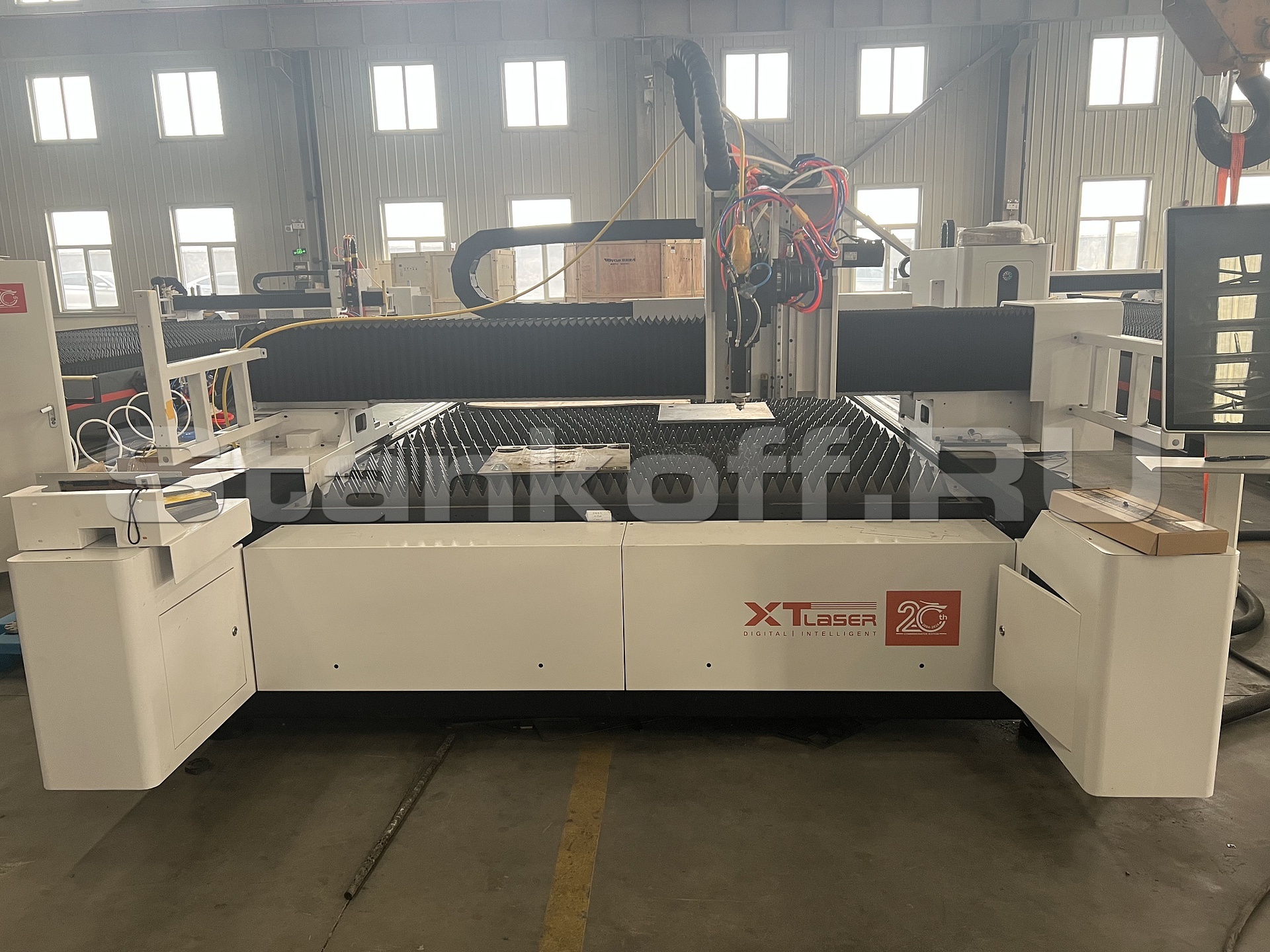

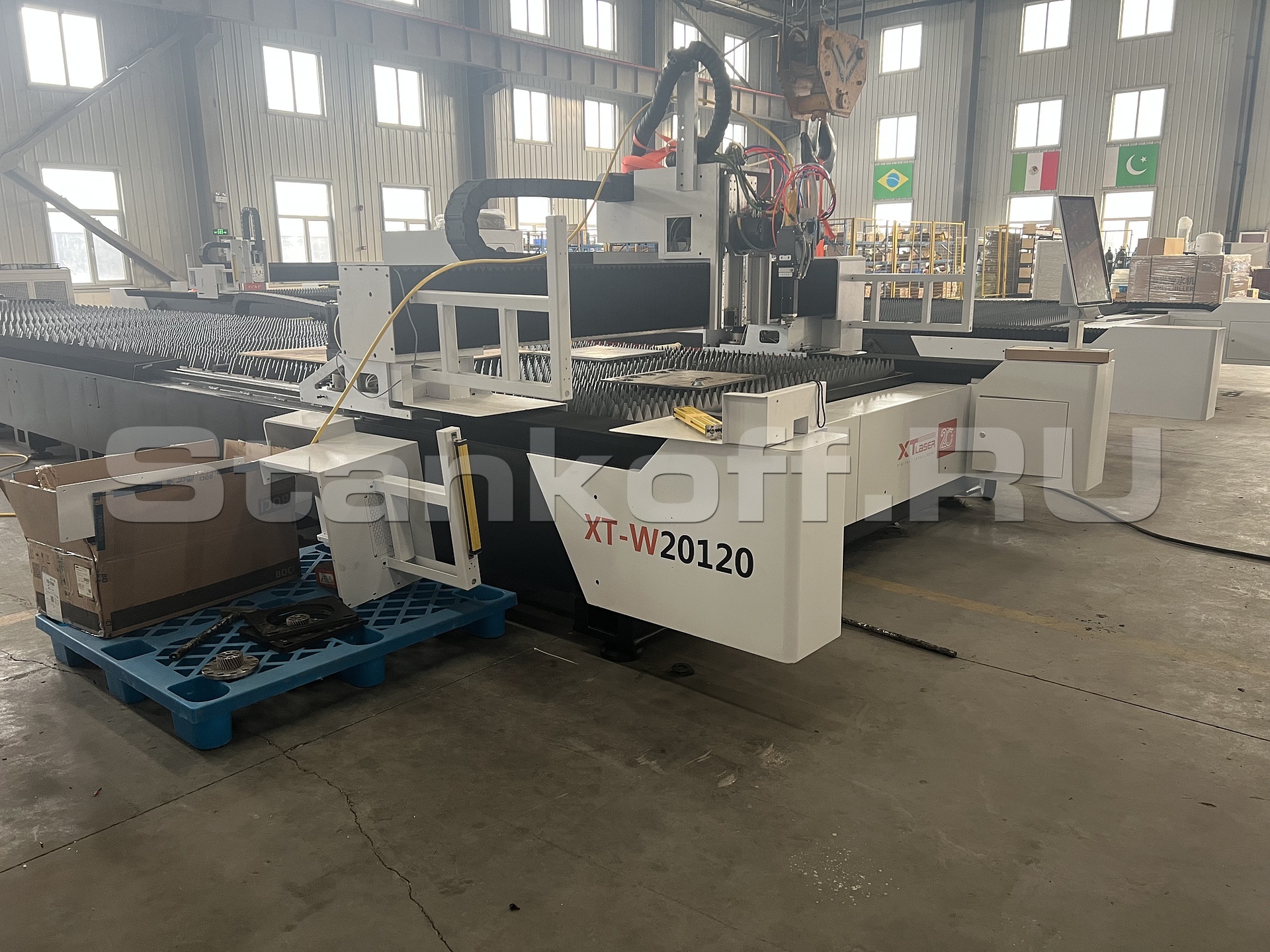

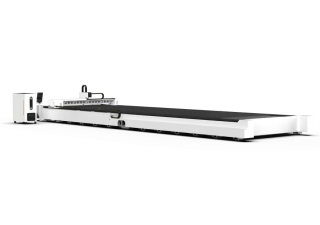

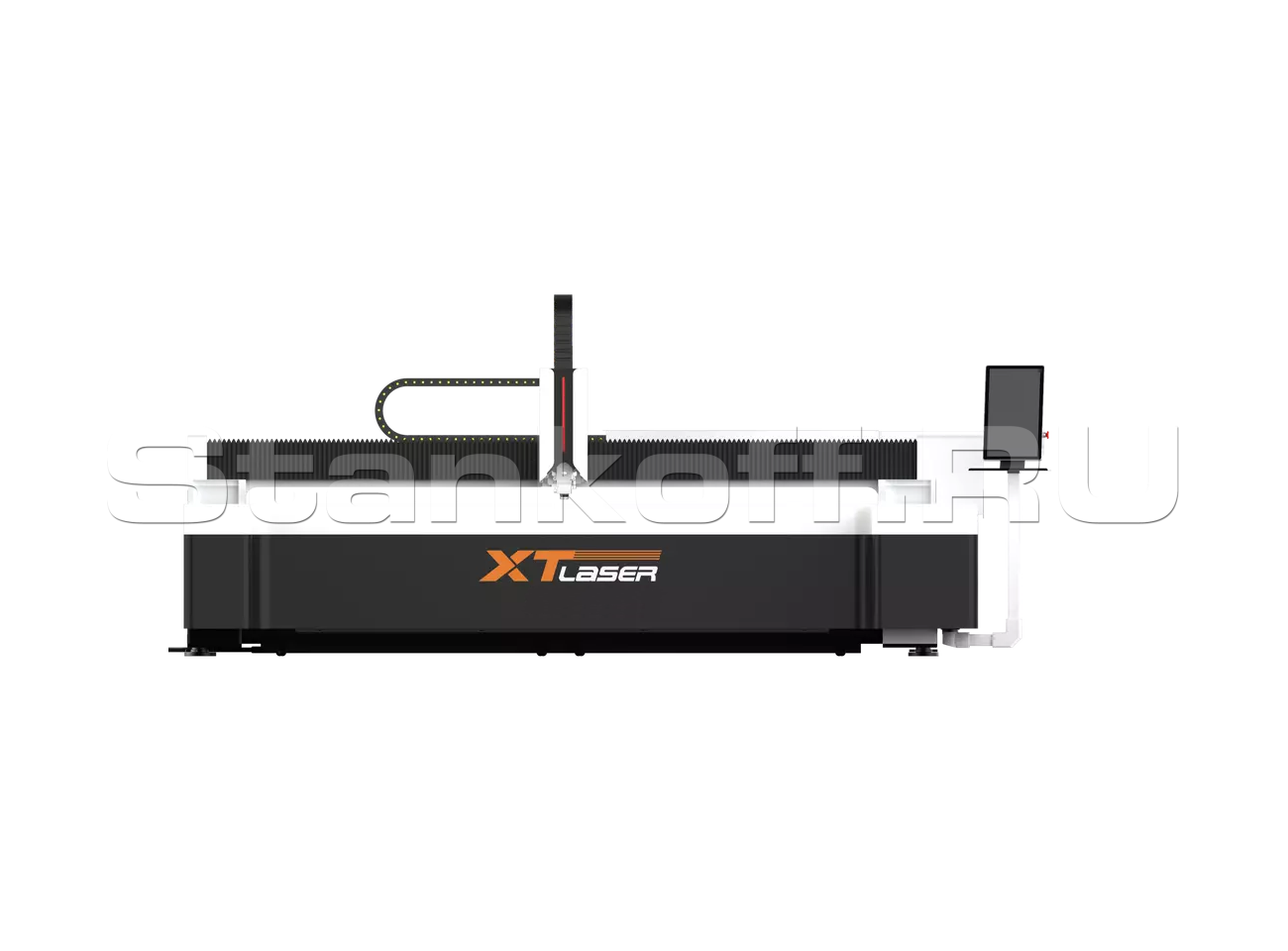

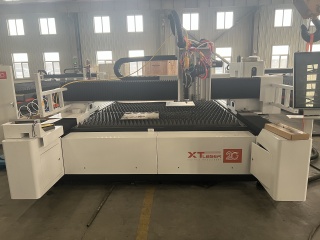

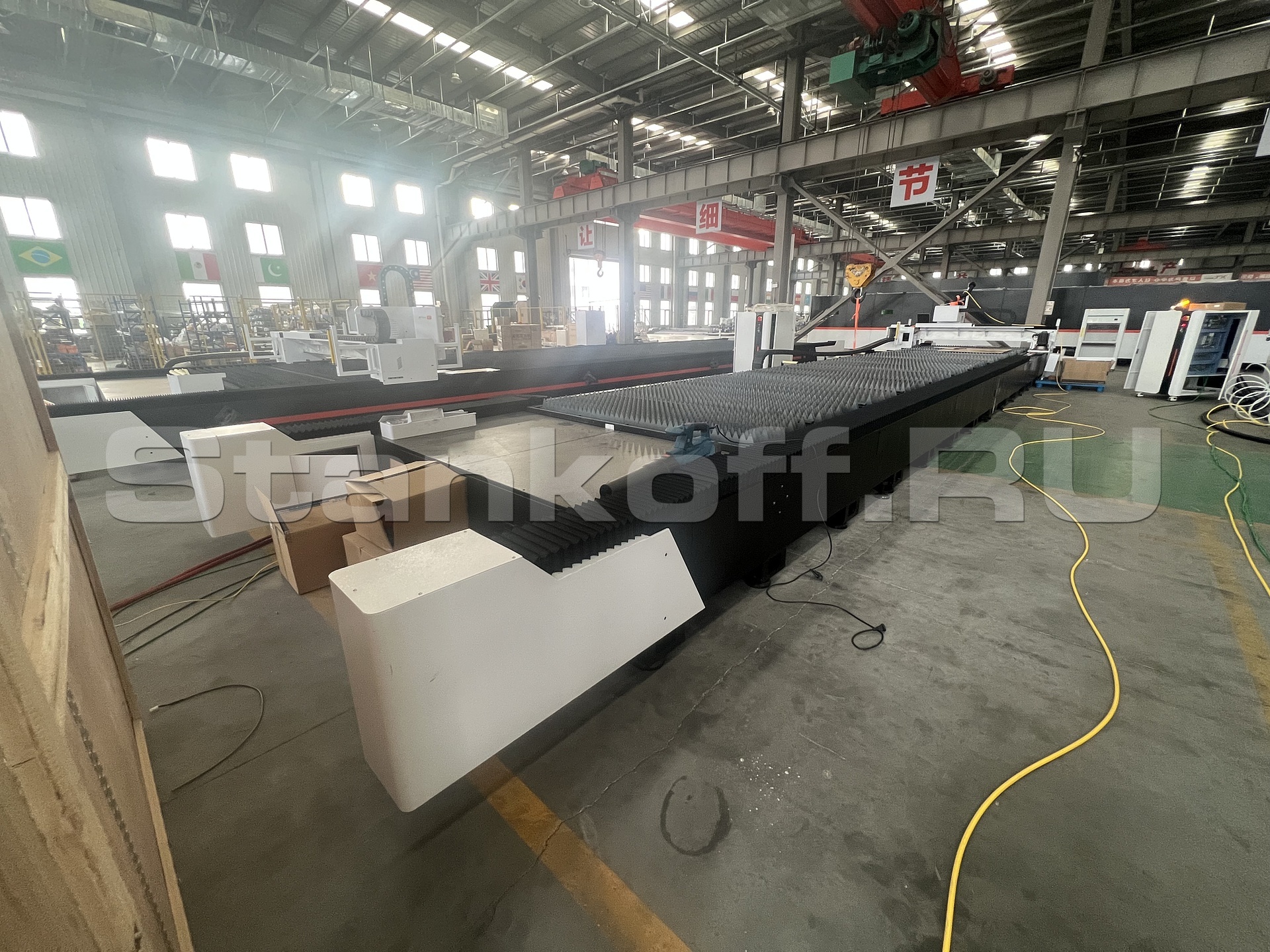

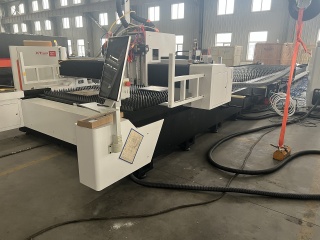

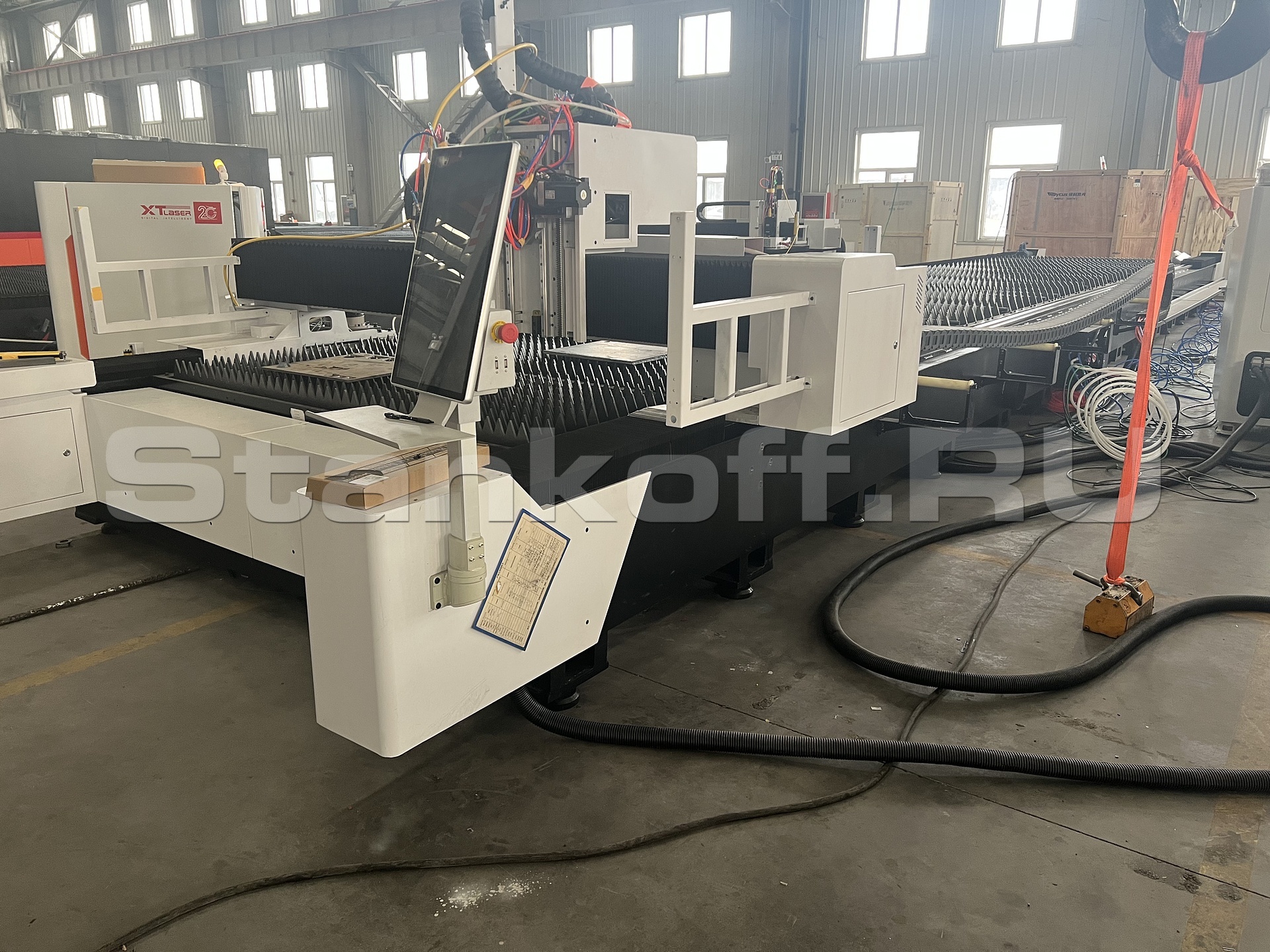

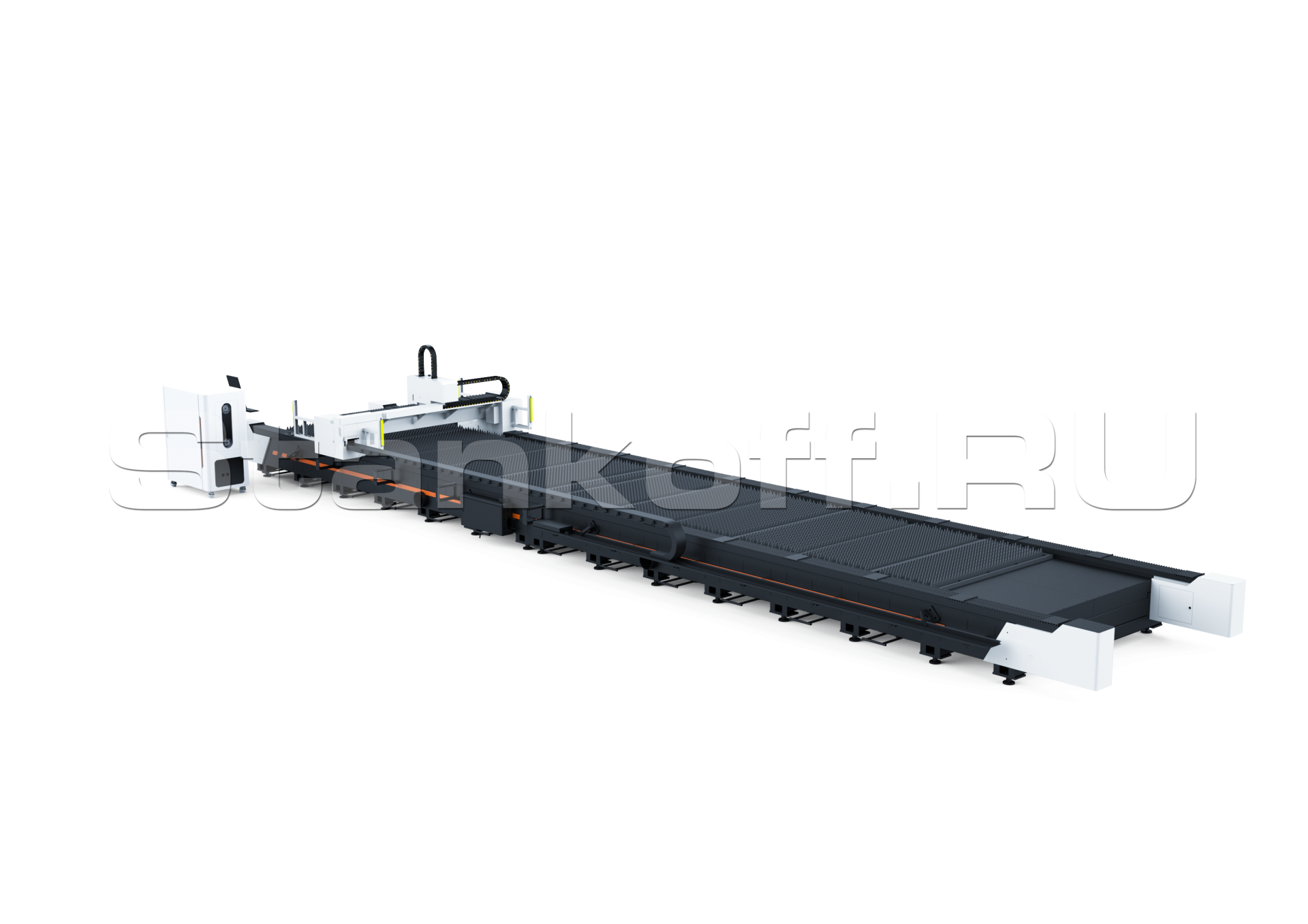

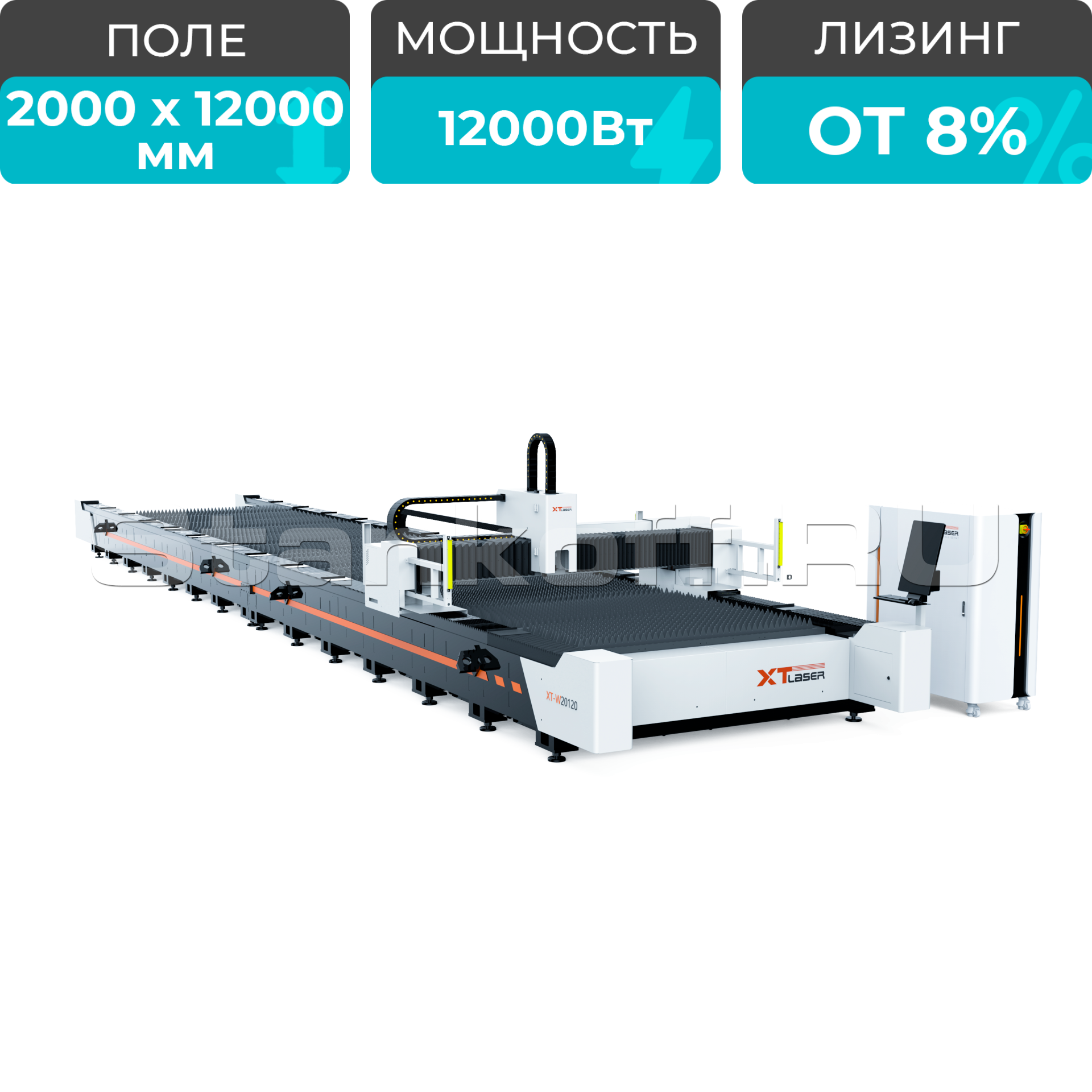

Широкоформатный оптоволоконный лазер для резки металла XTC-20120W/12000 Raycus

Name: Широкоформатный оптоволоконный лазер для резки металла XTC-20120W/12000 Raycus
Brand: XTLASER
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

XTLASER (Китай)

Краткие характеристики

Артикул: XTC-20120W/12000 Raycus
Мощность лазера, Вт: 12000
Источник излучения: Raycus
Длина волн, Нм: 1080
Качество луча, мрад: <0,373
Срок службы лазерного источника, моточасов: 100000

Все характеристики

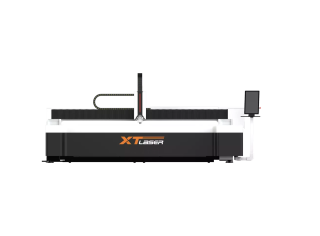

Модели серии

Все товары

XTC-1530W/3000 Raycus

XTC-1530W/6000 Raycus

XTC-1560W/6000 Raycus

XTC-2060W/6000 Raycus

XTC-1530W/12000 Raycus

XTC-1560W/12000 Raycus

XTC-1560W/20000 Raycus

XTC-2060W/12000 Raycus

XTC-2580W/30000 Raycus

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Николай Васильев

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Применение

Оптоволоконные лазеры на сегодняшний день являются очень популярным и высокоэффективным оборудованием для резки металла. Они применяются для резки различных металлов, таких как нержавеющая, углеродистая сталь. В настоящее время оптоволоконные лазеры широко применяются в индустриях производства кухонной утвари, стальной мебели, лифтов и подъемников, автозапчастей и так далее.

Оптоволоконный станок лазерной резки является интегрированным комплектным оборудованием лазерной резки. Данное оборудование состоит из волоконной лазерной установки, холодильной камеры, волоконной режущей головки, отрезного станка, контрольной системы, системы водного и газового тракта, вытяжной системы и других деталей. Все узлы станка (оптические резонаторы, система управления ЧПУ, программное обеспечение, система перемещения и др.) поставляются всемирно известными своим качеством и разработками производителями.

Преимущества

Низкая стоимость и низкие эксплуатационные расходы:
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
Идеальный промышленный дизайн
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
Простая программа
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
Высокая производительность
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
Легкость в использовании и безопасность:
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
Доступность запасных частей

Комплектация

Режущая голова	BOCI (Китай)
Зубчатая передача «шестерня-рейка»	LAAK (Китай)
Высокоточные направляющие	LAAK (Китай)
Сервопривод	VEICHI (Китай)
Редуктор	TAIFU (Китай)
Источник излучения	Raycus (Китай)
Система ЧПУ и софт	FSCUT 6000 (Китай)
Водяное охлаждение - чиллер	Нanli / S&A (Китай)
Пропорциональный̆ клапан	Aventics (Германия)
Пневматические компоненты	Pneulead (Китай)
Электрические компоненты	Siemens (Германия)
Вентилятор
Стабилизатор напряжения в подарок!

Особенности конструкции

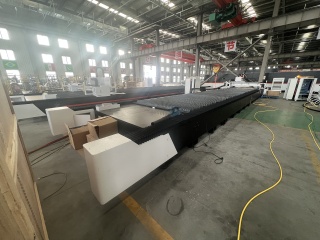

Сварная станина из стальных труб

Станина сварена из высококачественных труб прямоугольного сечения и снабжена дополнительным утяжелением. Для повышения точности и надежности станина станка прошла термический отпуск и была фрезерована и калибрована. Высокая прочность, устойчивость станины, обеспечивающие 20 лет работы без перекосов и деформации.

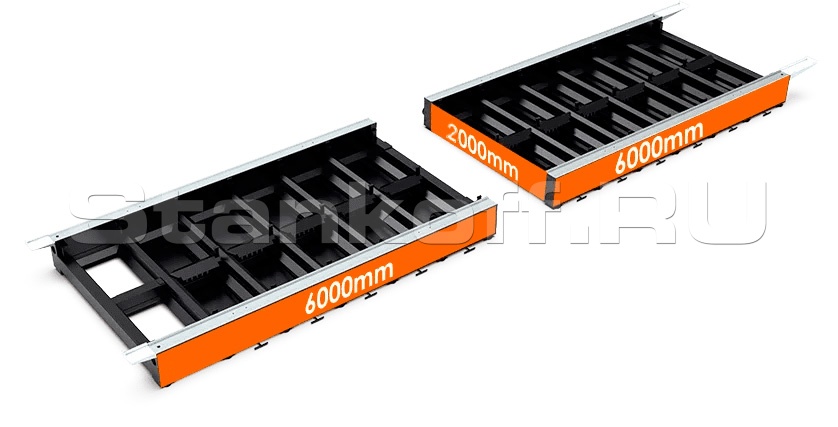

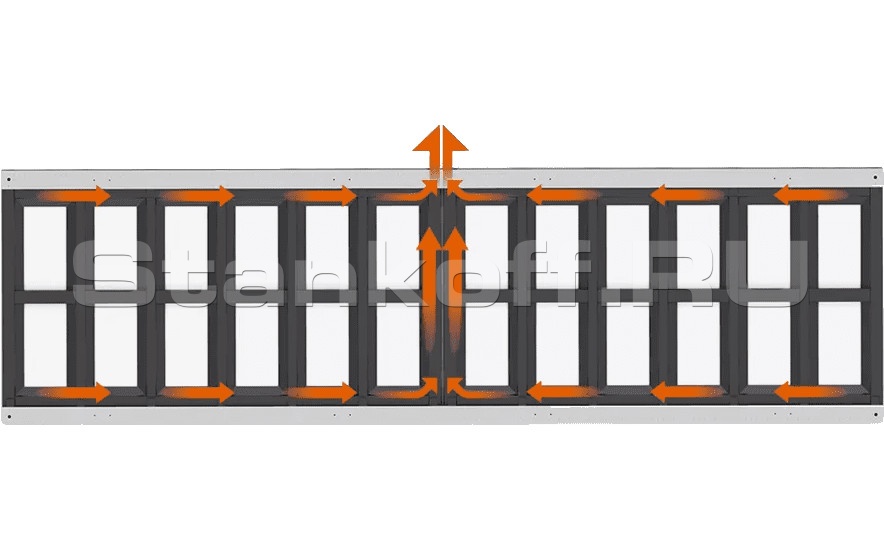

Автоматизированная зональная система дымоудаления

Зональная система дымоудаления обеспечивается секционной конструкцией стола и встроенными вентиляционными каналами. В каждой секции расположены вытяжные отверстия с пневматическими клапанами. Пневмоклапаны автоматически открываются только в той секции стола, где в данный момент находится режущая голова, остальные клапаны в это время остаются закрытыми. Такое решение позволяет уменьшить требования к производительности вентиляционной системы и обеспечивает максимальную эффективность очистки воздуха.

Литой алюминиевый портал

Высокопрочный литой портал 5-го поколения изготовлен из авиационного алюминия. Данный сплав отличается повышенной прочностью, легкостью, пластичностью и стойкостью к коррозии, благодаря особой методике закалки в течение длительного времени в агрессивной атмосферной среде, которую называют «эффектом старения».

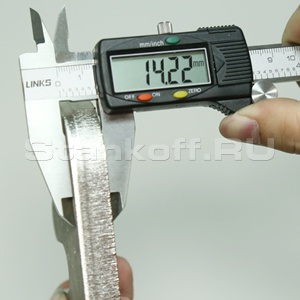

Металл портала подвергается прессованию весом в 4300т. После закалки его прочность может достигать класса T6, что является показателем максимальной твердости и прочности сплава. Характеристики сплава не только существенно увеличивают срок эксплуатации портала, но и значительно увеличивают скорость обработки материала.

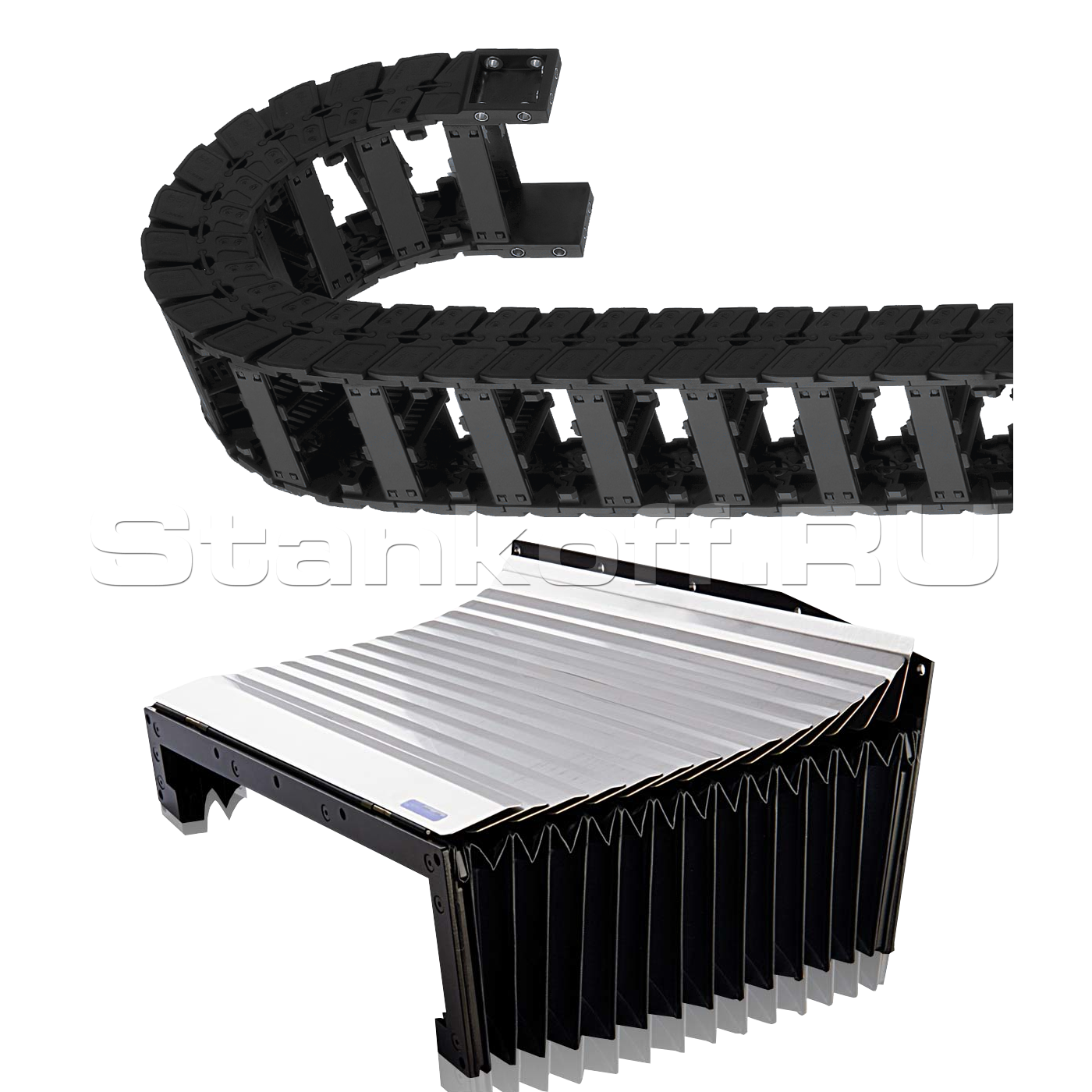

Металлическая гофрозащита и кабельные цепи

Направляющие и косозубые рейки станка закрыты гофрозащитными кожухами с металлическими накладками. Обычно используется только тканевая гофра, которая со временем прогорает и перестает выполнять грязезащитную функцию. Металлические накладки служат для предотвращения попадания окалины, искр, стружки на тканевую основу. Благодаря этому металлическому панцирю многократно увеличивается срок службы гофрированных кожухов.
Все кабели уложены в гибкие кабельные цепи.

Отдельностоящий электрошкаф

• Пыленепроницаемый
Все электрические компоненты и лазерный источник встроены в шкаф с пыленепроницаемой конструкцией для продления срока службы электрических компонентов.
• Автоматический термостат
Электрошкаф оборудован кондиционером для автоматического поддержания постоянной температуры. Это может предотвратить чрезмерное температурное повреждение компонентов в летнее время.

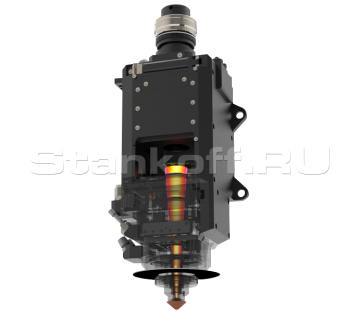

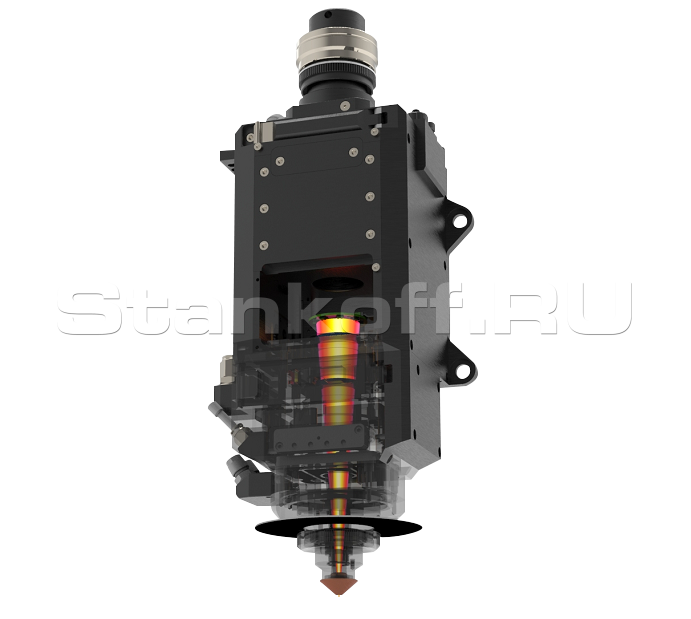

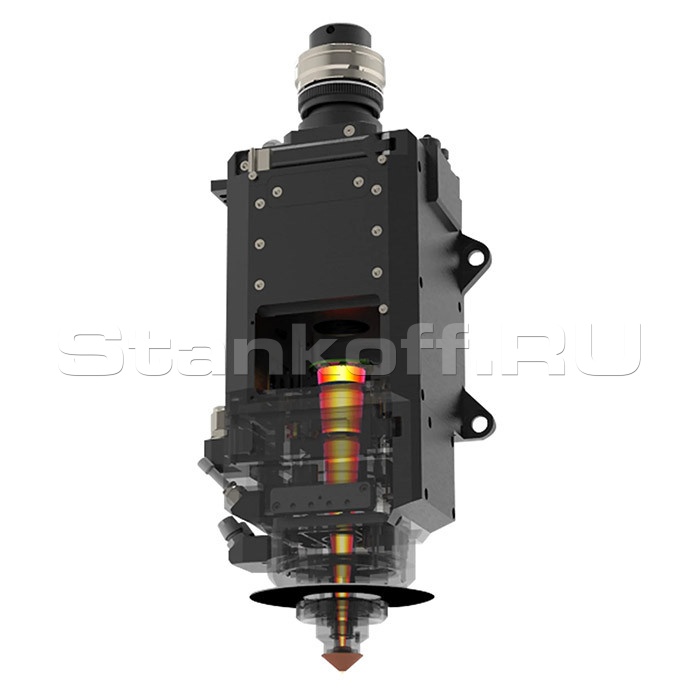

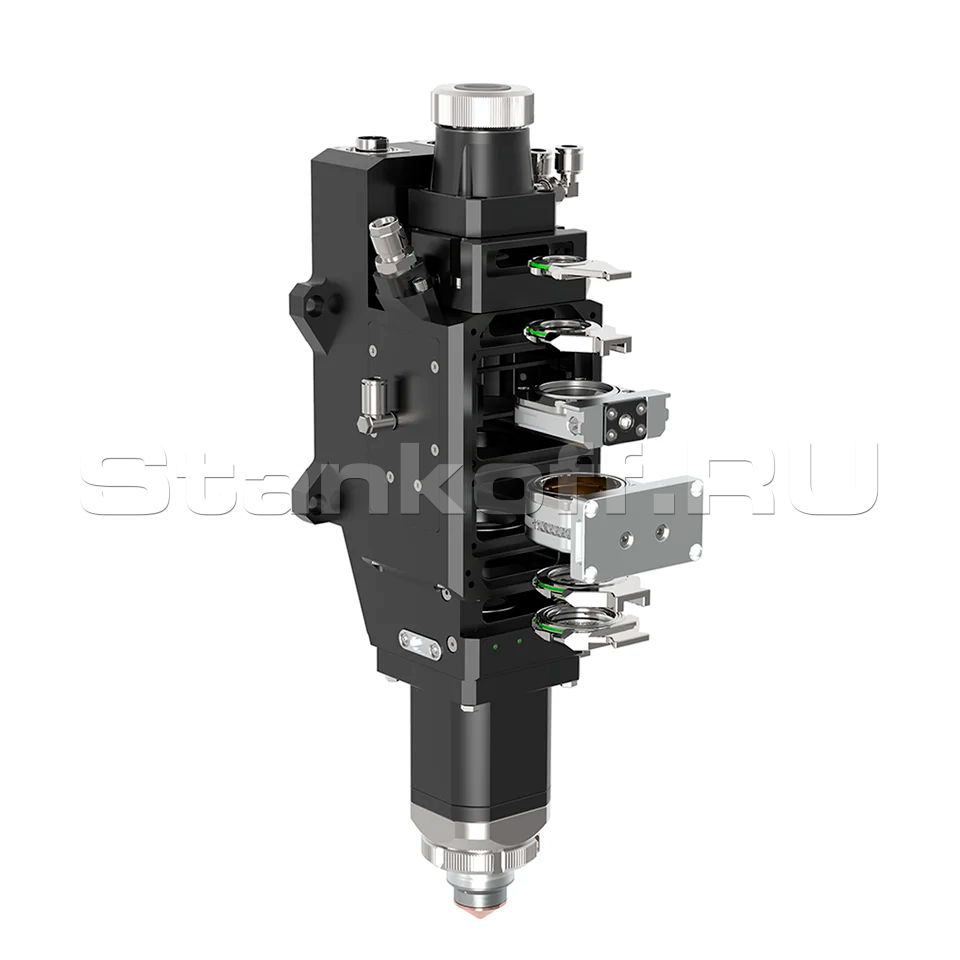

Режущая голова с автофокусом BOCI BLT462H

Предназначена для лазерного оборудования сверхвысокой мощности (максимум до 40 кВт). Она оснащена оптимизированной оптической системой с новой траекторией луча и улучшенной линзой, а также двойной защитой от пыли. Функции Smart Piercing и Auto Recut обеспечивают встроенный контроль в реальном времени: датчик отслеживает процесс резки и автоматически повторяет непрорезанные участки, а система автоматического контроля луча минимизирует образование шлака и зазоров.
• Интерфейс Q+、QD、QBH、ADD
• Фокусное расстояние 200 мм
• Диапазон автофокуса ±50 мм
• Длина волны лазера 1030-1090 мм
• Максимальное давление газа 25 бар
• Размеры 428,3 x 181 мм
• Вес 25 кг

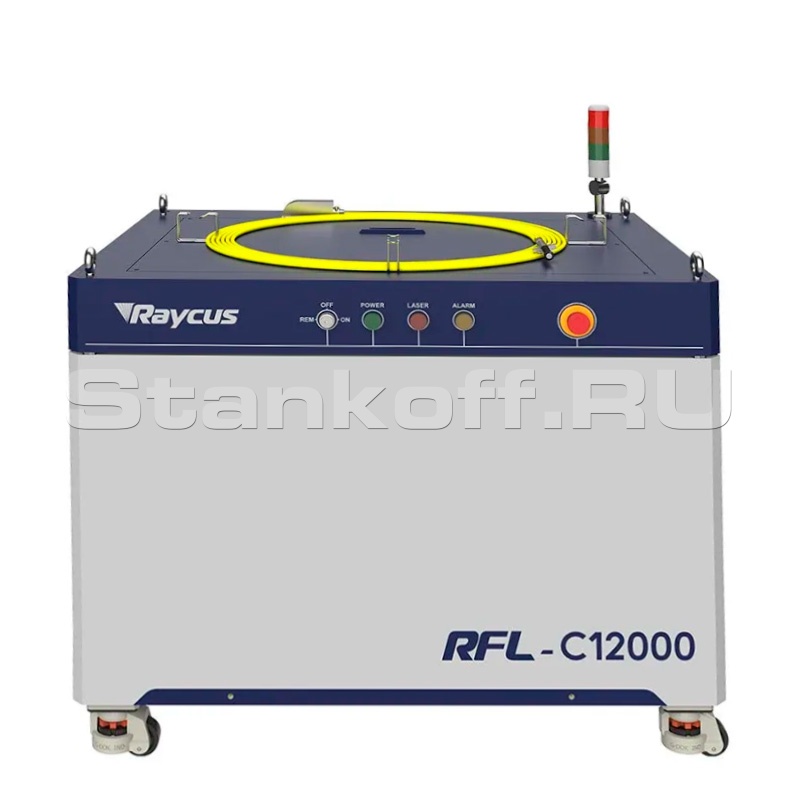

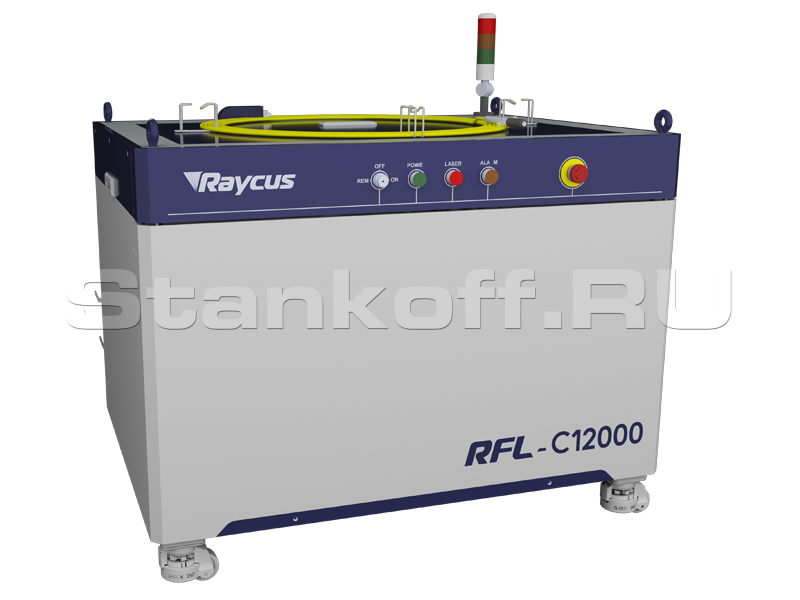

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Сервоприводы VEICHI

Veichi является инновационной компанией в области промышленной автоматизации, имеет сильную команду разработчиков и поддерживает крепкие связи с известными университетами и исследовательскими институтами. В настоящее время Veichi принадлежит более 110 патентов в области интеллектуальной собственности и промышленных технологий, многое из которых являются ключевыми в отрасли.
• Энкодер с высоким разрешением;
• Высокая скорость до 6000 об/мин;
• Низкий уровень шума и вибраций;
• Скорость теплоотдача выше, а распределение тепла более равномерное;
• Высокая надежность и высокая стабильность;
• Объем сокращен на 20%;
• Степень защиты IP65.

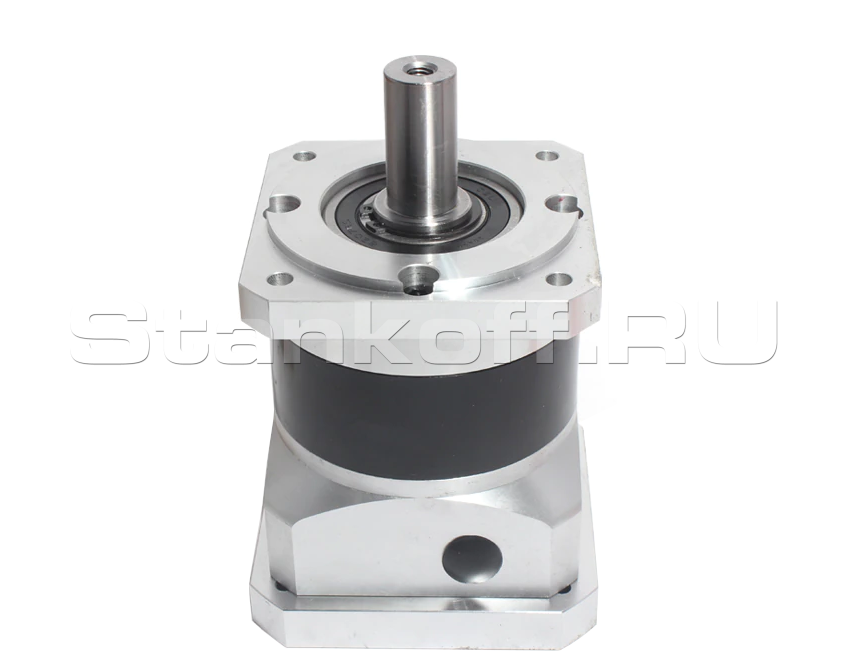

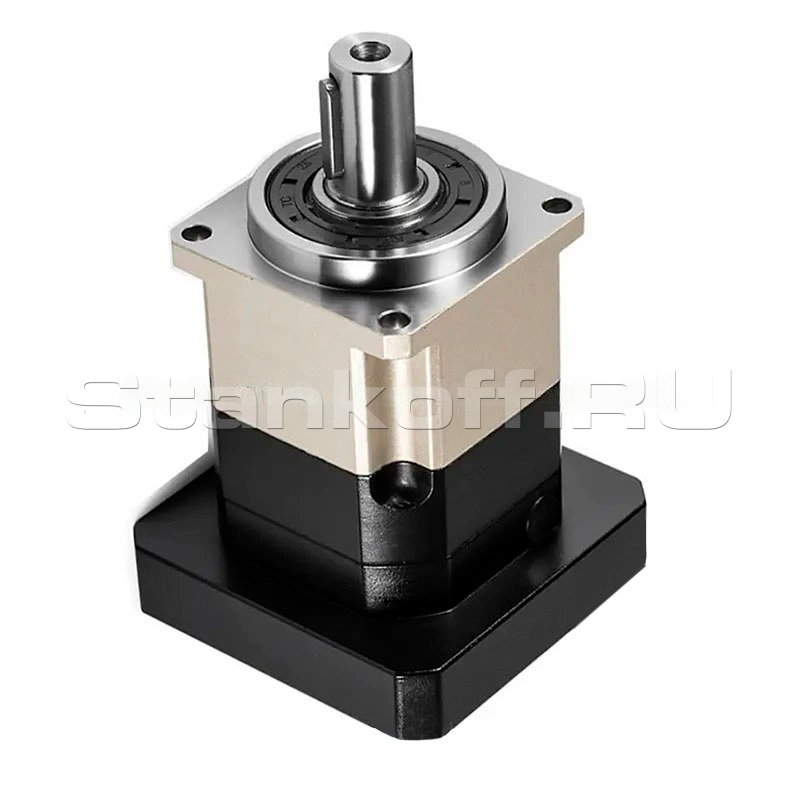

Редуктор Taifu

Редукторы Taifu представляют передовые технологии, обеспечивая высокий контроль над точностью в сравнении с многими другими брендами. Эти редукторы оснащены полностью закрытыми подшипниками с маслостойкими и высокотемпературными уплотнениями, предотвращающими утечку смазочного масла при высоких скоростях. Обеспечивает повышенную концентричность, плавную работу, минимальные вибрации и шум, а также высокую эффективность передачи. Кроме того, редукторы Taifu изготовлены из высококачественной сплавной стали, обработанной методом карбонитридного закалывания для улучшения стойкости к износу.

Высокоточные направляющие LAAK

Перемещение портала и лазерной головки осуществляется по линейным направляющим LAAK. Направляющие отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

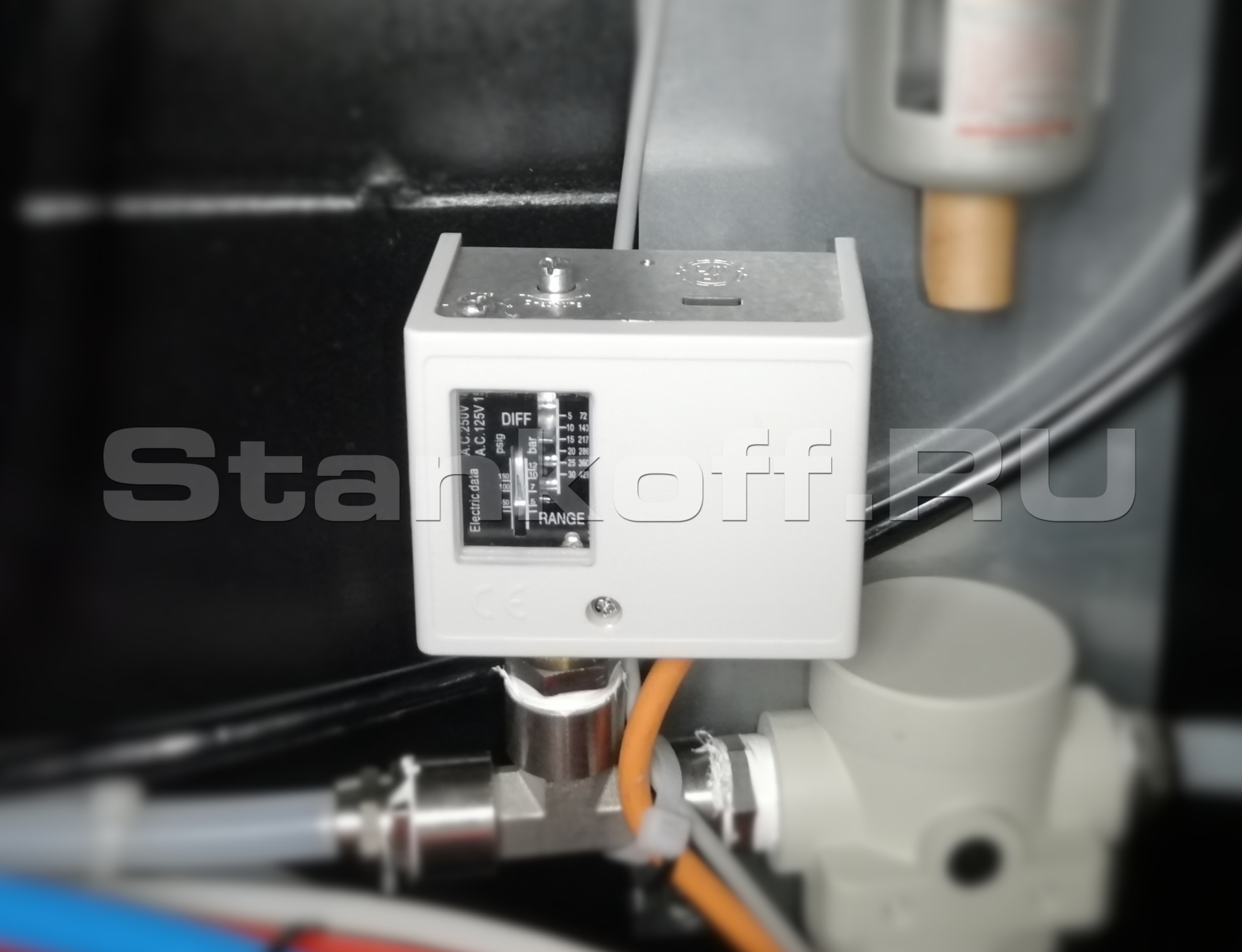

Датчик низкого давления

Датчик низкого давления нужен для предотвращения работы станка при низком давлении газа в случаях когда кончился баллон или оператор забыл включить подачу. При отсутствии газа резка идёт с порчей металла и высоким шансом повреждения компонентов режущей головы станка.

Пропорциональный клапан Aventics

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

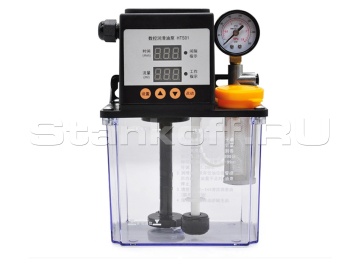

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

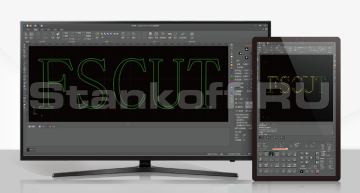

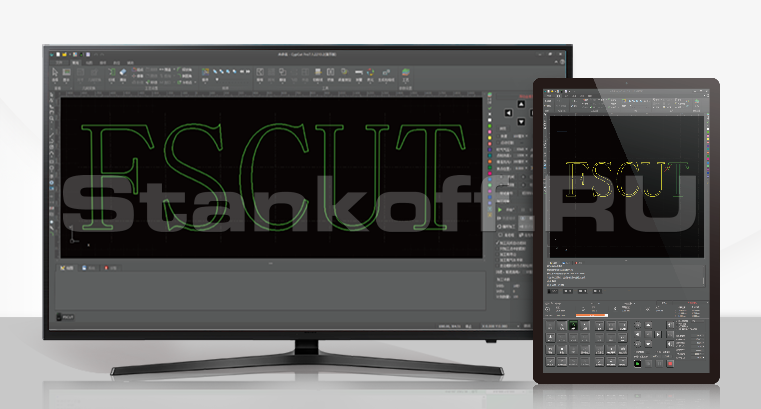

Система управления FSCUT 6000

Система управления лазерной резкой FSCUT6000 — высокоэффективное и экономичное решение на базе EtherCAT, предназначенное для лазерной резки мощностью от 6 до 15 кВт. Она обеспечивает простоту установки и настройки, отличную производительность и широкий функционал, подходящий для обработки средних и толстых листов металла, таких как сталь, железные конструкции, корабельные детали и т.д.

Основные компоненты системы
• Контроллер BMC2282:основной управляющий модуль, устанавливаемый в слот PCIe X4. Он интегрирует стек протокола EtherCAT и обеспечивает высокоскоростную связь с периферийными устройствами.
• Контроллер высоты BCS210E: обеспечивает точное управление расстоянием между лазерной головкой и заготовкой.
• Терминальная плата HPL2720E: обеспечивает интерфейс для подключения различных периферийных устройств.
• Пульт управления WKB V6: обеспечивает удобное взаимодействие оператора с системой.
• Сетевые кабели LAN: обеспечивают связь между компонентами системы.

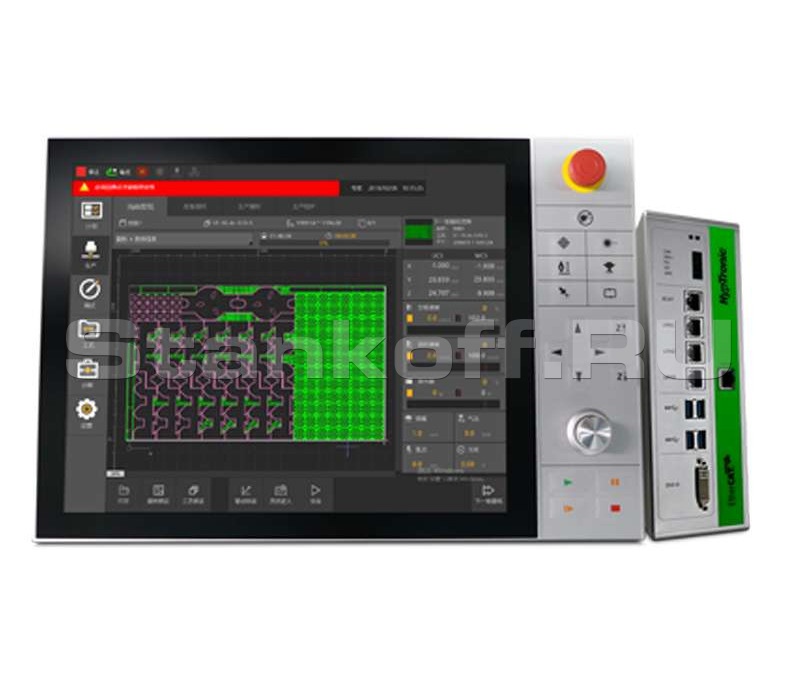

Современный вертикально-ориентированный экран

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

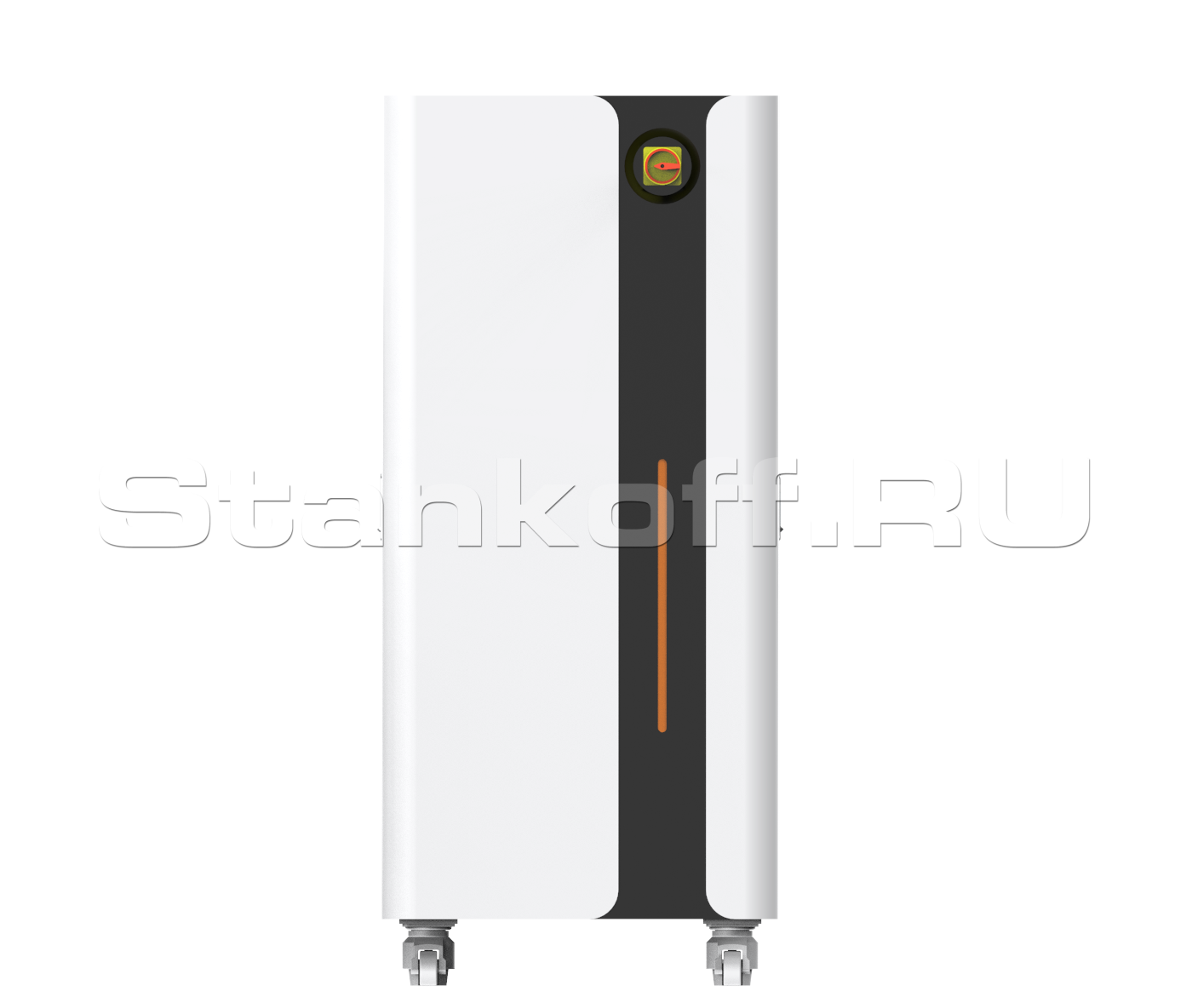

Водяное охлаждение - чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Поддон для сбора продуктов резки

Удобный поддон на колесиках для сбора продуктов резки.

Безопасность

Функция определения положения листа

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет программно повёрнут в необходимые координаты.

Новое поколение модулей безопасного следования

Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.

Система автоматического отслеживания зазора

Система автоматически отслеживает зазор между лазерной головой и листом металла, предотвращает пропуски при раскрое тонких металлов. Позволяет раскраивать даже «горбыль».

Интеллектуальная система сигнализации

Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.

Качество газов

Тип газа	Качество	Чистота газа,%	Содерж-е азота и аргона(N2 +Ar),‰	Содерж-е воды (H2O),‰
Кислород O2	3,5	≥99,95	≤500	≤5
Тип газа	Качество	Чистота газа,%	Содерж-е кислорода(O2),‰	Содерж-е воды (H2O),‰
Азот N2	4,5	≥99,995	≤10	≤5
Азот N2	5	≥99,999	≤3	≤5

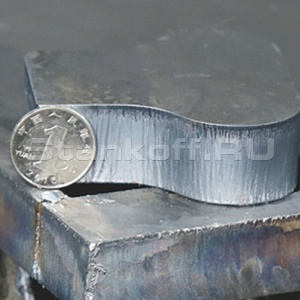

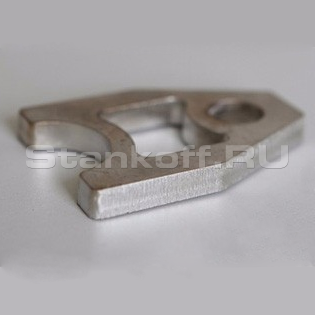

Получаемые изделия

Факторы, влияющие на процесс резки

Мощность лазера

Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.
Частота импульса

Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.
Тип газа, используемого при резке

Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.

Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).
Давление газа

Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.
Диаметр сопла

Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.
Расстояние от сопла до поверхности обрабатываемого материала

Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.

Характеристики

Лазерный источник
Мощность лазера, Вт	12000
Источник излучения	Raycus
Длина волн, Нм	1080
Качество луча, мрад	<0,373
Срок службы лазерного источника, моточасов	100000
Обрабатываемые материалы
Ширина листа (X), мм	2000
Длина листа (Y), мм	12000
Размер рабочей области, мм	2030x12500
Толщина резки (нерж. сталь), мм	25
Толщина резки (углерод. сталь), мм	35
Ход по оси (Z), мм	200
Максимальная нагрузка на стол, кг	10000
Исполнение
Внешнее исполнение	Открытое
Стойка управления	Консольная
Тип станины	Сварная из труб
Толщина стенки станины, мм	5
Скоростные характеристики
Максимальная скорость резки, м/мин	120
Ускорение, G	1,2
Мощность сервоприводов по оси X, Вт	1000
Мощность сервоприводов по оси Yх2, Вт	1500
Мощность сервоприводов по оси Z, Вт	400
Точность позиционирования (X, Y, Z), мм	±0,03
Точность повторного позиционирования (X,Y,Z), мм	±0,03
Программно-аппаратные характеристики
Программное обеспечение	Cypcut (FSCUT 6000)
Графические форматы	AI; DXF; GBX; LXD; PLT
Диагональ монитора, дюйм	21
Электропитание
Частота напряжения, Гц	50-60
Потребляемая мощность, кВт	62
Рабочие условия
Рабочая температура, °С	15 - 35
Рабочая влажность, %	<75
Габаритные параметры
Габариты, мм	15500 × 2850 × 1800
Вес нетто, кг	8000
Вес брутто, кг	8600
