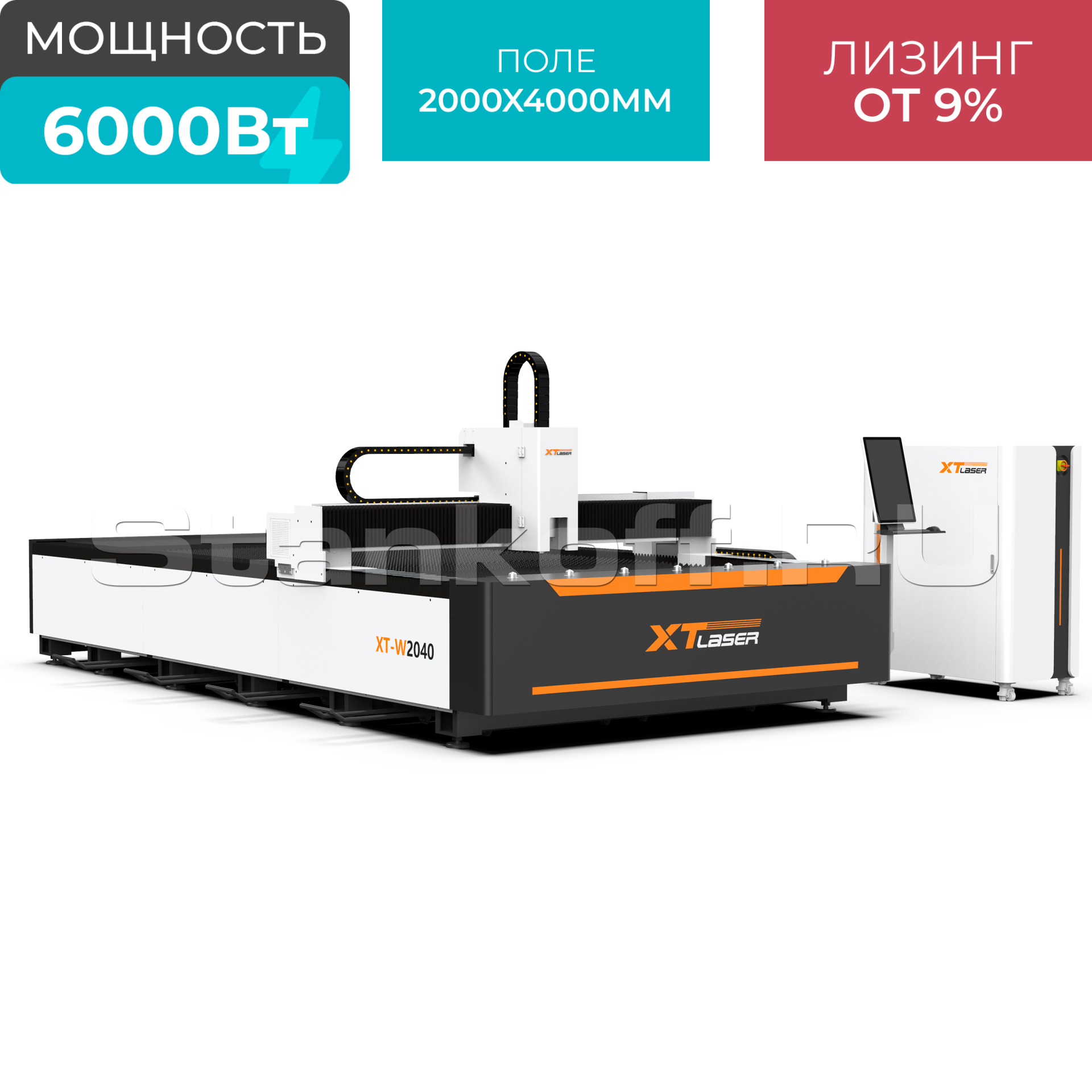

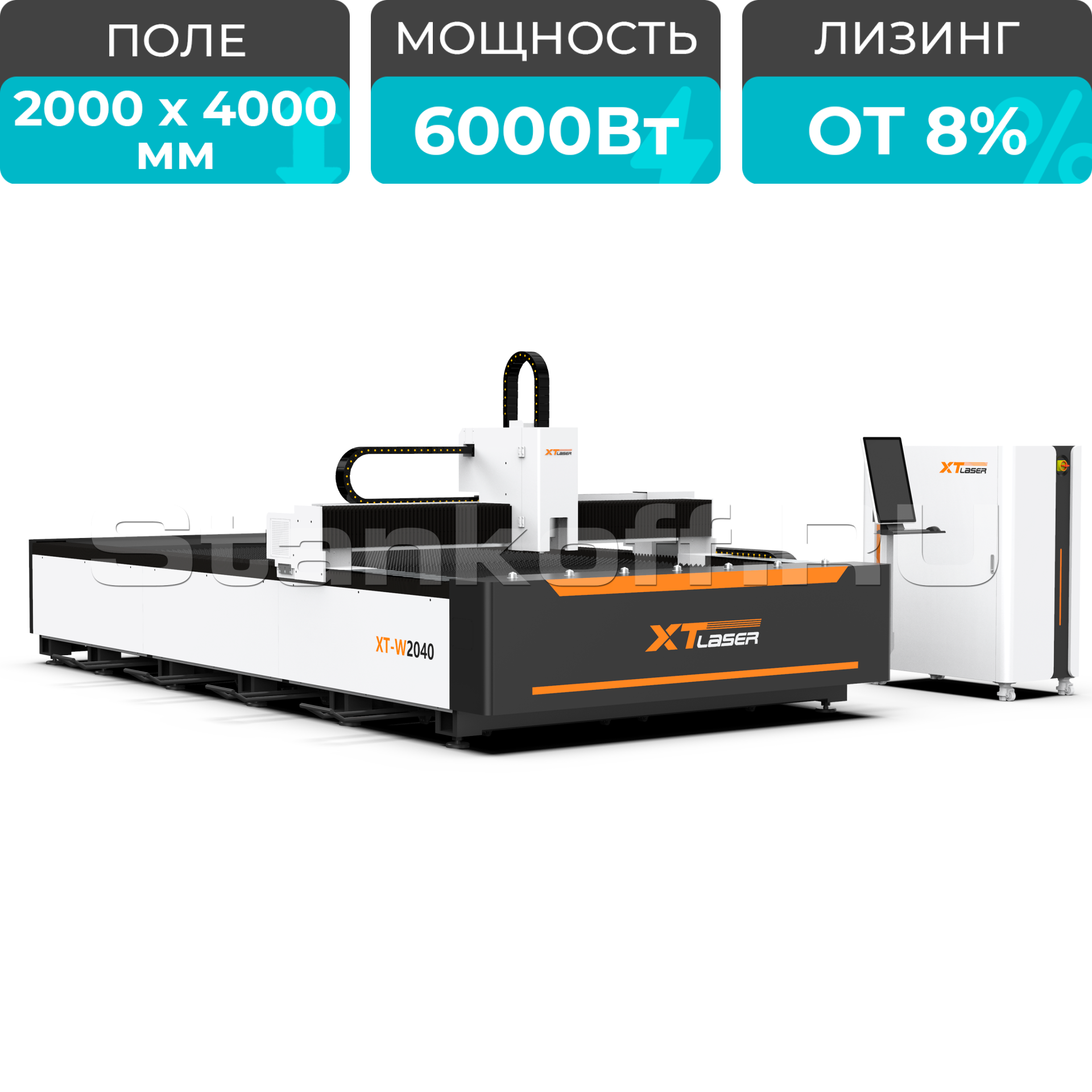

Оптоволоконный лазер для резки металла XTC-2040W/6000 Raycus

Name: Оптоволоконный лазер для резки металла XTC-2040W/6000 Raycus
Brand: XTLASER
Availability: PreOrder
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

XTLASER (Китай)

Краткие характеристики

Артикул: XTC-2040W/6000 Raycus
Мощность лазера, Вт: 6000
Источник излучения: Raycus
Длина волн, Нм: 1080
Качество луча, мрад: <0,373
Срок службы лазерного источника, моточасов: 100000

Все характеристики

Модели серии

Все товары

XTC-1530W/3000 Raycus

XTC-1530W/6000 Raycus

XTC-1560W/6000 Raycus

XTC-2060W/6000 Raycus

XTC-1530W/12000 Raycus

XTC-2060W/12000 Raycus

XTC-2580W/30000 Raycus

XTC-20120W/12000 Raycus

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Альберт Зарипов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Применение

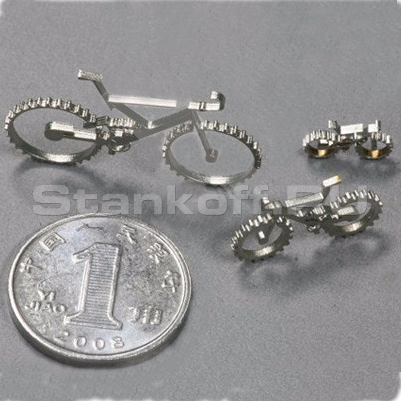

Оптоволоконные лазеры на сегодняшний день являются очень популярным и высокоэффективным оборудованием для резки металла. Они применяются для резки различных металлов, таких как нержавеющая, углеродистая, легированная, кремнистая сталь, алюминиевые листы, латунь, медь, оцинкованные пластины и т.д. В настоящее время оптоволоконные лазеры широко применяются в индустриях производства кухонной утвари, стальной мебели, лифтов и подъемников, автозапчастей и так далее.

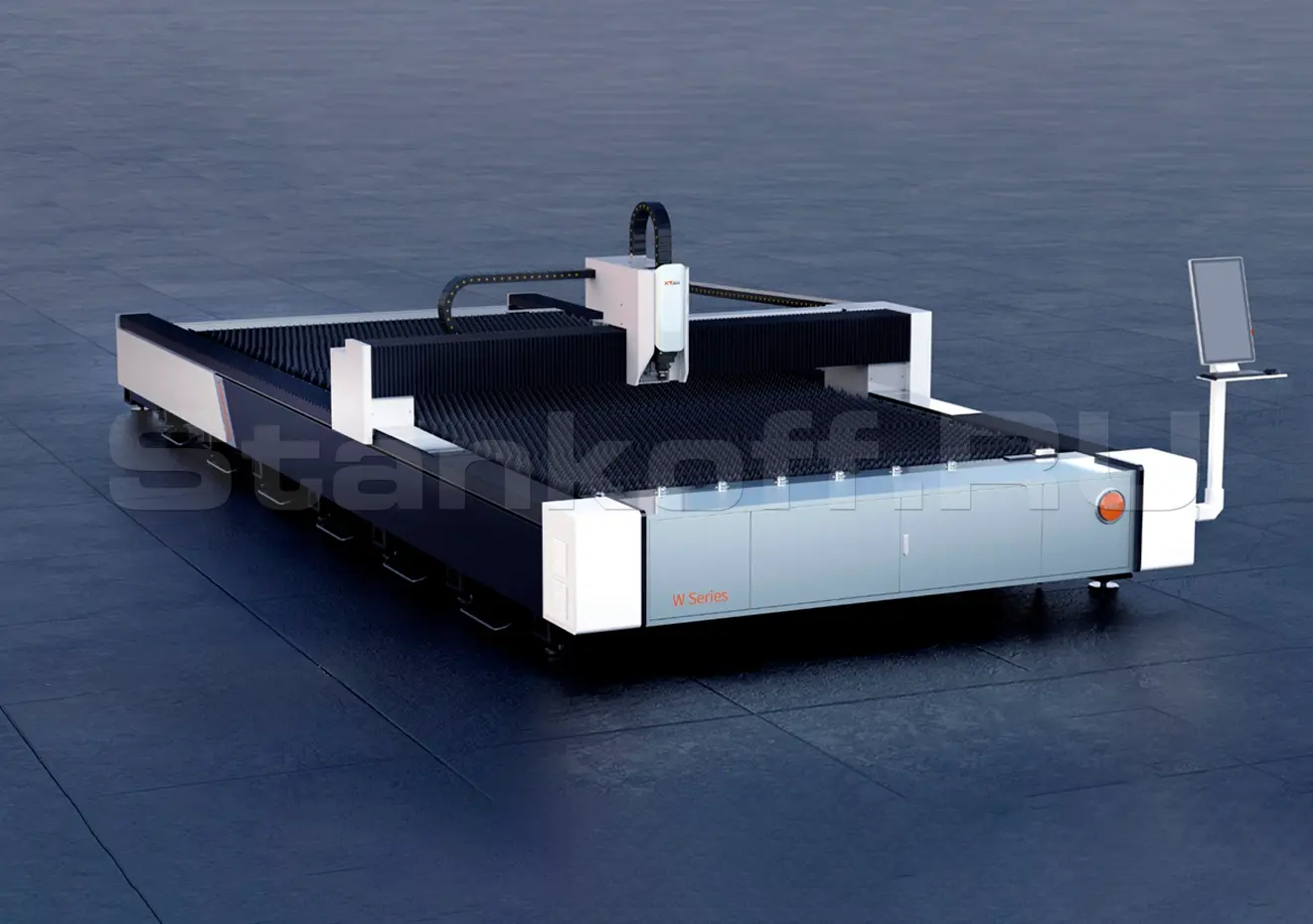

Оптоволоконный станок лазерной резки является интегрированным комплектным оборудованием лазерной резки. Данное оборудование состоит из волоконной лазерной установки, холодильной камеры, волоконной режущей головки, отрезного станка, контрольной системы, системы водного и газового тракта, вытяжной системы и других деталей. Все узлы станка (оптические резонаторы, система управления ЧПУ, программное обеспечение, система перемещения и др.) поставляются всемирно известными своим качеством и разработками производителями.

Особенности конструкции

Литой алюминиевый портал

Высокопрочный литой портал 5-го поколения изготовлен из авиационного алюминия. Данный сплав отличается повышенной прочностью, легкостью, пластичностью и стойкостью к коррозии, благодаря особой методике закалки в течение длительного времени в агрессивной атмосферной среде, которую называют «эффектом старения».
Металл портала подвергается прессованию весом в 4300т. После закалки его прочность может достигать класса T6, что является показателем максимальной твердости и прочности сплава. Характеристики сплава не только существенно увеличивают срок эксплуатации портала, но и значительно увеличивают скорость обработки материала.

Ролики загрузки

На рабочем столе расположено несколько шаровых опор для облегчения легкости подачи. Еще одним способом подачи является ролик. После подключения газа ролик поднимается выше стола резки таким образом, чтобы обеспечить оптимальную подачу. Одним из важнейших преимуществ данной системы подачи является предотвращение царапин материала. Сокращает время погрузочно-разгрузочных работ на 10%.

Автоматизированная зональная система дымоудаления

Зональная система дымоудаления обеспечивается секционной конструкцией раскройного стола и встроенными вентиляционными каналами. В каждой секции расположены вытяжные отверстия с пневматическими клапанами, воронки для сбора шлака и выдвижные поддоны для удаления отходов. Пневмоклапаны автоматически открываются только в той секции стола, где в данный момент находится режущая голова, остальные клапаны в это время остаются закрытыми. Отходы, образовавшиеся в процессе резки, проваливаются между ламелями стола в воронки и оседают в выдвижных поддонах для сбора шлака.
Такое решение позволяет уменьшить требования к производительности вентиляционной системы и обеспечивает максимальную эффективность очистки воздуха.

Металлическая гофрозащита и кабельные цепи

Направляющие и косозубые рейки станка закрыты гофрозащитными кожухами с металлическими накладками. Обычно используется только тканевая гофра, которая со временем прогорает и перестает выполнять грязезащитную функцию. Металлические накладки служат для предотвращения попадания окалины, искр, стружки на тканевую основу. Благодаря этому металлическому панцирю многократно увеличивается срок службы гофрированных кожухов.
Все кабели уложены в гибкие кабельные цепи.

Режущая голова с автофокусом BOCI BLT421

Автофокусная лазерная режущая голова для лазеров мощностью до 8 кВт. Автоматическая фокусировка (±50 мм), водяное охлаждение оптики и сопла, контроль защитного стекла и защита от столкновений обеспечивают стабильное качество резки, сокращают время переналадки и повышают надёжность работы оборудования.
• Фокусное расстояние – 150, 200 мм
• Волоконный интерфейс – QBH, EOC
• Длина волны лазера 1030~1090 нм

Система ЧПУ FSCUT4000 (CypCut)

ПО CypCut автоматизирует подготовку и выполнение раскроя: использует библиотеку материалов с готовыми параметрами резки, оптимизирует раскладку деталей и траекторию движения головы, поддерживает технологии FlyCut, Micro Joint и компенсацию ширины реза. Автоматический расчёт времени обработки и расхода материала сокращает время подготовки заданий и повышает производительность оборудования.

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Сервоприводы VEICHI

Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Сервоприводы VEICHI имеют преимущества перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением. Сервоприводы Yaskawa способны поддерживать номинальный момент в довольно широком диапазоне скоростей.

Зубчатая передача «шестерня-рейка»

• Геометрическая точность всех размеров,
• Прямизна, параллельность и перпендикулярность поверхностей,
• Твердость закаленной поверхности, а также глубокий слой закалки.
Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Высокоточные направляющие

Перемещение портала и лазерной головки осуществляется по линейным направляющим. Направляющие отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Датчик низкого давления

Датчик низкого давления нужен для предотвращения работы станка при низком давлении газа в случаях когда кончился баллон или оператор забыл включить подачу. При отсутствии газа резка идёт с порчей металла и высоким шансом повреждения компонентов режущей головы станка.

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Современный вертикально-ориентированный экран

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Поддон для сбора продуктов резки

Удобный поддон на колесиках для сбора продуктов резки.

Дополнительные опции

Режущая поворотная голова с автофокусом BOCI BLT421

• Поддерживает наклонную резку с точной регулировкой угла, что особенно важно для обработки кромок и создания сложных профилей.
• Автоматическая коррекция фокуса при изменении угла обеспечивает стабильное качество реза.
• Система ЧПУ меняется на FSCUT9100 + ПО FAcut +CypNest + HypCut

Сопутствующее оборудование

Мы убрали из процесса всё, что напрягало.

Робот-погрузчик – не нужно звать второго человека и рисковать спиной.
Криобак – не нужно возиться с баллонами и газом.
Станок снятия грата – не нужно чистить детали вручную. Всё для того, чтобы лазерный станок работал максимально эффективно, а ваши трудовые будни стали проще.

Один оператор управляет всем, а на выходе – готовые детали без грата и со стабильным качеством.

Характеристики

Лазерный источник
Мощность лазера, Вт	6000
Источник излучения	Raycus
Длина волн, Нм	1080
Качество луча, мрад	<0,373
Срок службы лазерного источника, моточасов	100000
Обрабатываемые материалы
Ширина листа (X), мм	2000
Длина листа (Y), мм	4000
Толщина резки (нерж. сталь), мм	12
Толщина резки (углерод. сталь), мм	26
Максимальная нагрузка на стол, кг	1650
Ход по оси Х, мм	2030
Ход по оси Y, мм	4050
Ход по оси Z, мм	135
Исполнение
Внешнее исполнение	Открытое
Стойка управления	Поворотная консоль
Тип станины	Листовая
Зональное дымоудаление	Есть
Отдельный шкаф управления	Есть
Толщина ламели, мм	3
Скоростные характеристики
Максимальная скорость хода, м/мин	120
Ускорение, G	1,2
Мощность сервоприводов по оси X, Вт	1000
Мощность сервоприводов по оси Yх2, Вт	1500
Мощность сервоприводов по оси Z, Вт	750
Точность позиционирования, мм	±0,03
Точность повторного позиционирования, мм	±0,03
Программно-аппаратные характеристики
Система управления	Cypcut (FSCUT 4000E)
Совместимое программное обеспечение	Adobe Illustrator; AutoCad; Blender; CorelCAD; КОМПАС
Графические форматы	AI; DXF; GBX; LXD; PLT
Диагональ монитора, дюйм	21,5
Электропитание
Напряжение, В	380
Макс. потребляемая мощность, кВт	30
Сила тока, A	60
Мощность вытяжного вентилятора, кВт	3
Общие характеристики
Функция аварийной сигнализации низкого давления вспомогательного газа	Есть
Рабочие условия
Рабочая температура, °С	15 - 35
Рабочая влажность, %	<75
Габаритные параметры
Габаритные размеры станка, мм	5790 × 2840 × 1800
Вес нетто, кг	3800
