DSP-контроллер RICH AUTO A11E
|
Основной процессор CPU: |
XILINX SPARTAN-6 LX4 |
|
Количество ядер CPU, шт: |
8 |
|
Процессор DSP: |
DSP TMS 320 |
|
Объём памяти, мб: |
512 |
|
Количество поддерживаемых I/0: |
8 |
|
Дисплей, точки: |
124×64 |
|
Экран дисплея: |
LCD |
|
Подключаемые устройства: |
USB, SD* |
|
Формат файлов: |
G код, PLT файлы (дополнительно) |
|
Оси управления: |
3 |
|
Управляемые системы: |
Шаговые/серво |
|
Контроль сигнала: |
Дифференциальная передача |
|
Минимальный входной сигнал, мм: |
0.001 |
|
Интерполяция: |
Линейная, криволинейная |
|
Функции помощи: |
Интерактивная помощь |
|
Язык: |
Китайский, Английский и др |
|
Интерфейс управления: |
Кнопки и меню |
|
Количество кнопок: |
16 |
|
Управляемые моторы: |
Шаговые/Серво двигатели |
|
Функции интерполяции: |
Линейная, круговая |
|
Функция управления шпинделем: |
Есть |
|
Функция проверки данных системы: |
Есть |
|
Функция настройки данных работы: |
Есть |
|
Защита от отключения питания: |
Есть |
|
Рабочие координаты: |
9 независимых рабочих координат |
|
Функция восстановления прерванной работы: |
Есть |
|
Функция копирования файлов: |
Есть |
|
Защита данных в случае отключения электричества: |
Есть |
|
Рабочая температура, °С: |
0...+70 |
|
Внешний источник питания, В: |
24 |
|
Потребление, Вт: |
2 |
|
Размеры, мм: |
150×110×38 |
Конструктив
DSP контроллер A11 построен на базе 8-ми ядерного процессора SPARTAN-6 обеспечивает быструю работу автоматический контроль фрезерования по трем осям с высокой скоростью. Контроллер полностью автономный и не требует подключения ПК. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п.
DSP контроллер имеет флэш-память, USB интерфейс, прецизионный программируемый интерфейс, встроенный DSP процессор (32 бит).
Контроллер оборудован энергонезависимой памятью 512Мб.

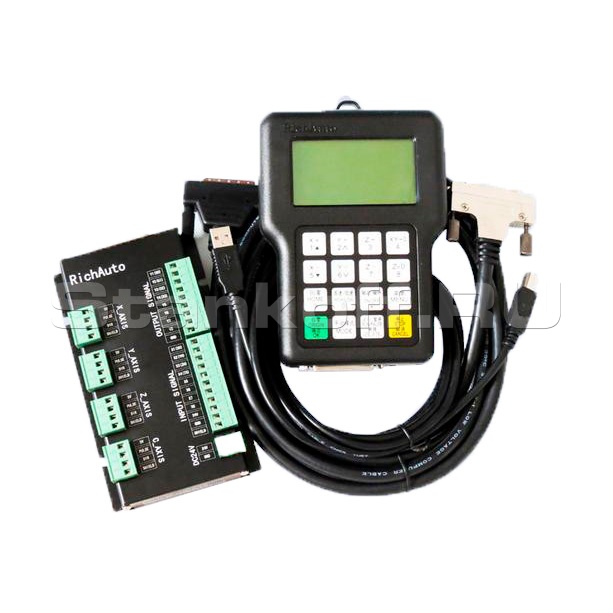

Комплект поставки
- DSP контроллер A11- 1 шт.
- Соединительный кабель (плата - контроллер) - 1 шт.
- Соединительный кабель USB (контроллер - ПК) - 1 шт.
- Интерфейсная плата A1X - 1 шт.
