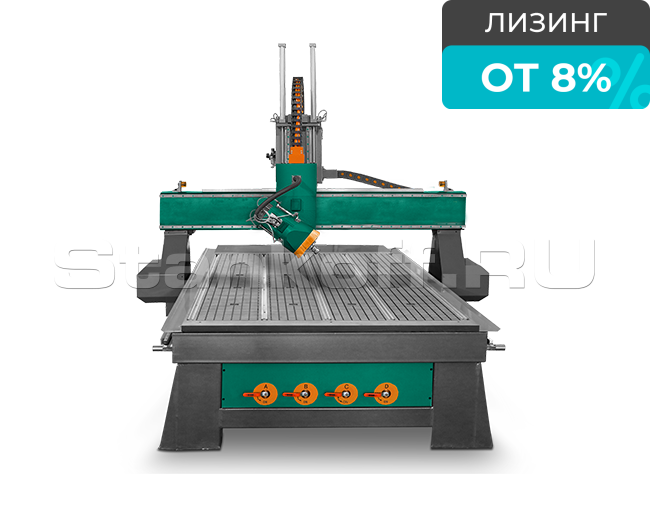

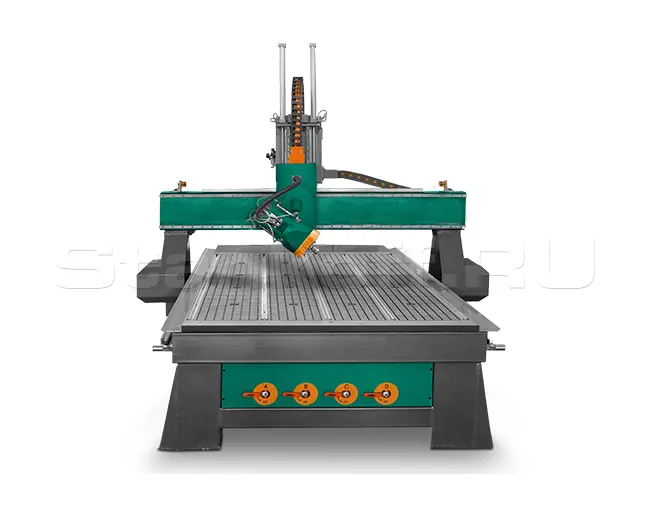

Фрезерный станок с ЧПУ с поворотным шпинделем и автосменой инструмента TS 1325 R ATC

Name: Фрезерный станок с ЧПУ с поворотным шпинделем и автосменой инструмента TS 1325 R ATC
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул TS 1325 R ATC

Рабочая зона, мм	1300х2500
Высота координаты Z, мм	400
Направляющие	линейные квадратного типа
Механизм привода X, Y	косозубая передача шестерня-рейка
Механизм привода Z	шарико-винтовая передача
Двигатель привода	серводвигатели
Мощность шпинделя, кВт	7,5/9
Угол поворота шпинделя, °	±90
Охлаждение шпинделя	воздушное
Магазин для инструмента	линейный тип, 8 мест
Макс. частота вращения шпинделя, об/мин	18000
Вакуумный насос (опция), кВт	1x5,5
Макс. скорость перемещения (холостой ход), м/мин	40
Макс. скорость позиционирования, м/мин	20
Система управления	Syntec
Команды управляющих программ	G code
Программное обеспечение	Type3
Напряжение питания, В	380/220
Система смазки	централизованная, автоматическая
Габариты станка (ДxШxВ), мм	2500х3900х1870
Масса станка, кг	1800

Все характеристики

Модели серии

Все товары

TS 1325 ATC

TS 1515 ATC

TS 1530 ATC

TS 2030 ATC

TS 2040 ATC

TS 1515 ATC R

TS 1530 ATC M

TS 2030 ATC L

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Алексей Ендуганов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Применение

Предназначен для высокоскоростной обработки: дерева, ДСП, МДФ, фанеры, полистирола, искусственного камня, акрилового стекла и оргстекла, модельного пластика. Станок разработан для автоматизированного потокового производства и оснащён поворотным шпинделем с углом поворота +/- 90°, что позволяет выполнять сложные 3D-операции, включая фрезеровку гнутых фасадов. Он идеально подходит для решения нестандартных технологических задач. Автоматизация процесса обеспечивает высокую производительность и минимизацию брака. Прочная и надёжная конструкция станка гарантирует устойчивость к нагрузкам и возможность работы в непрерывном режиме с большими объёмами производства.

Комплектация

Станок TS 1325 R ATC – механическая часть	1 шт.
Шпиндель 9 кВт	1 шт.
Воздушный насос для охлаждения шпинделя	1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки	1 шт.
Шкаф электронного управления	1 шт.
Аспирационная установка	1 шт.
Вакуумная станция	1 шт.
Комплект соединительных кабелей: Data Cable, Power Cable, etc.	1 комп.
Программное обеспечение Syntec 6MB	1 комп.
Патрон	8 шт.
Начальный комплект фрез	1 комп.
Цанги	1 комп.
Набор приспособлений для прижима заготовки	1 комп.
ЗИП	1 комп.

Особенности конструкции

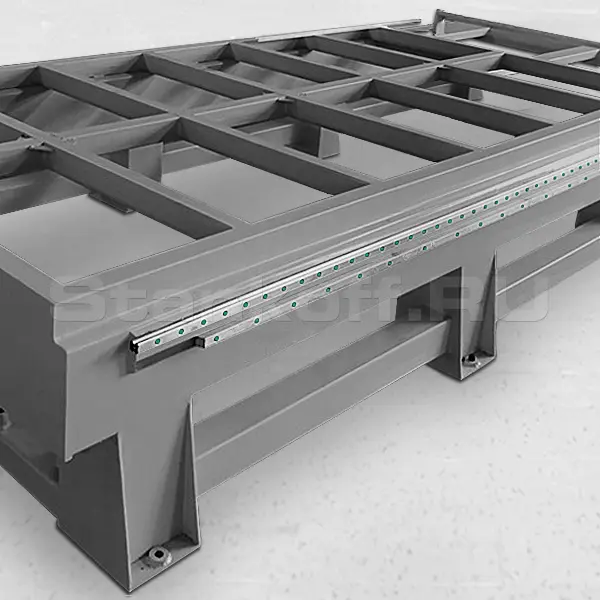

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки

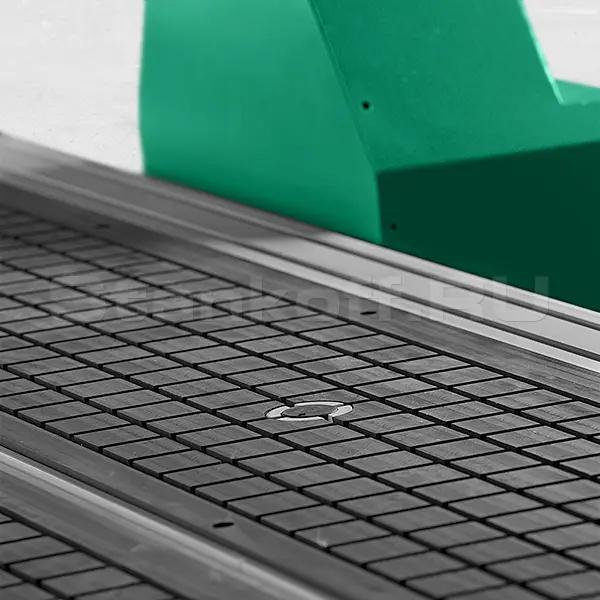

Вакуумный стол

Позволяет быстро и неподвижно установить заготовку на рабочий стол. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин. Рабочий стол имеет 6 зон.

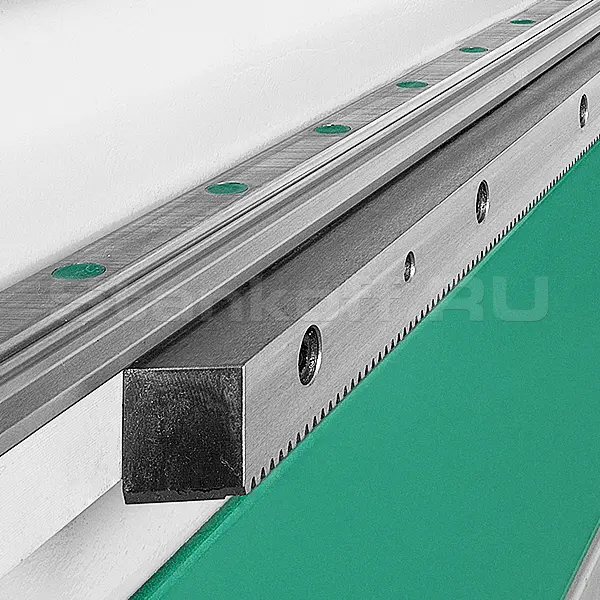

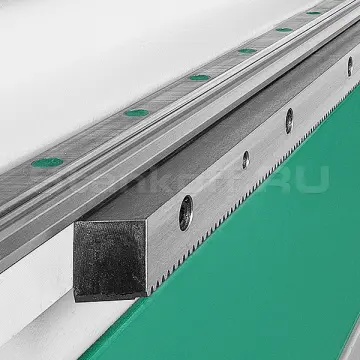

Высокоточные нправляющие

Станок по всем осям оснащен квадратными линейными направляющими. Направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетании с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

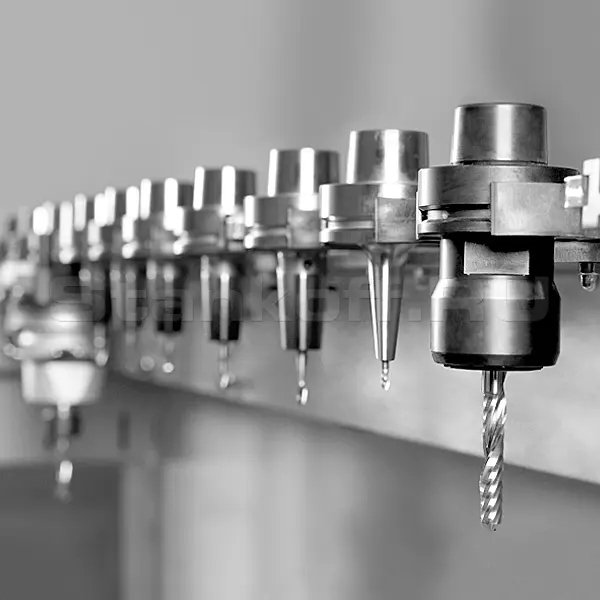

Линейный магазин автоматической смены инструмента

Система автоматической смены инструмента с линейным магазином на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора, за счет чего повышается производительность станка в разы без потери точностных параметров

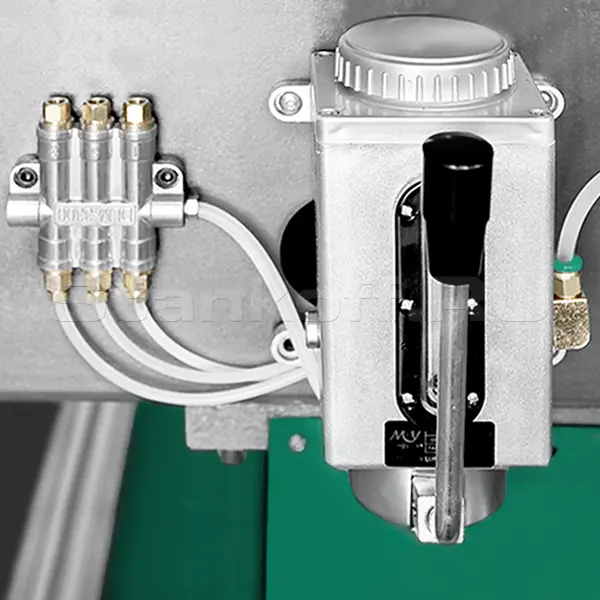

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

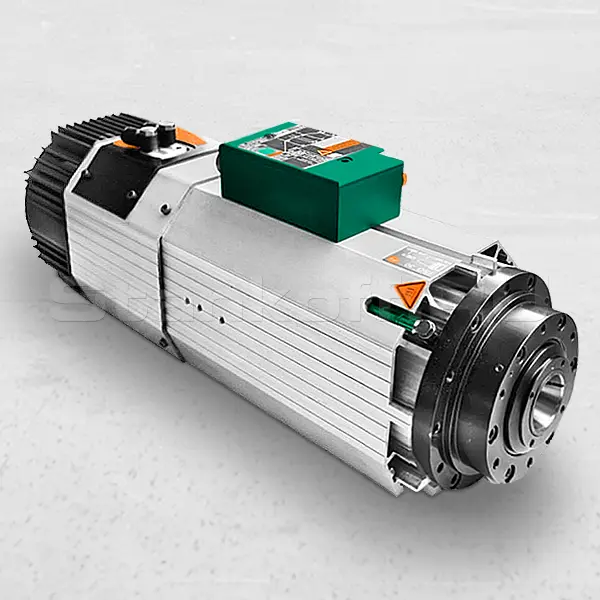

Высокоскоростной шпиндель

За счет высокой частоты вращения до 18 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

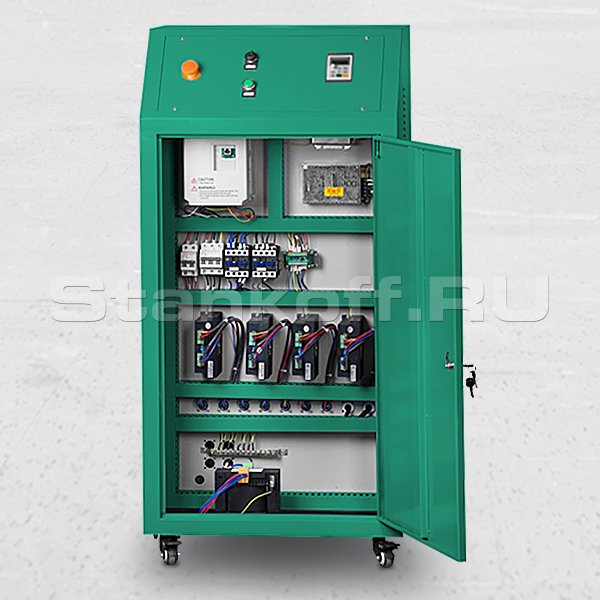

Отдельно стоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий

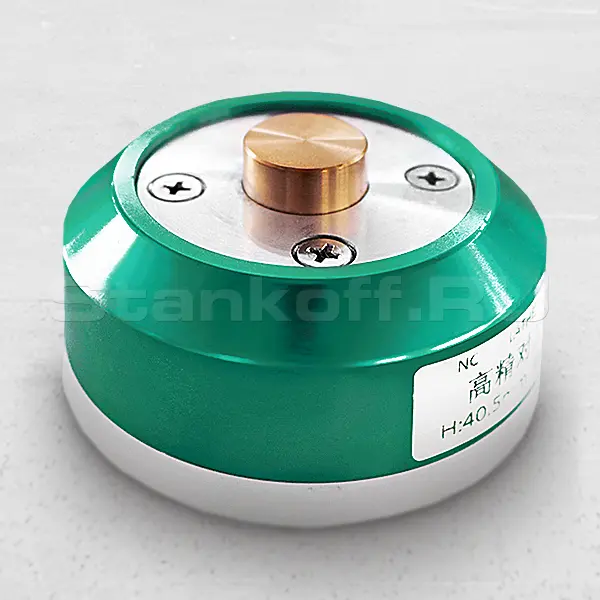

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

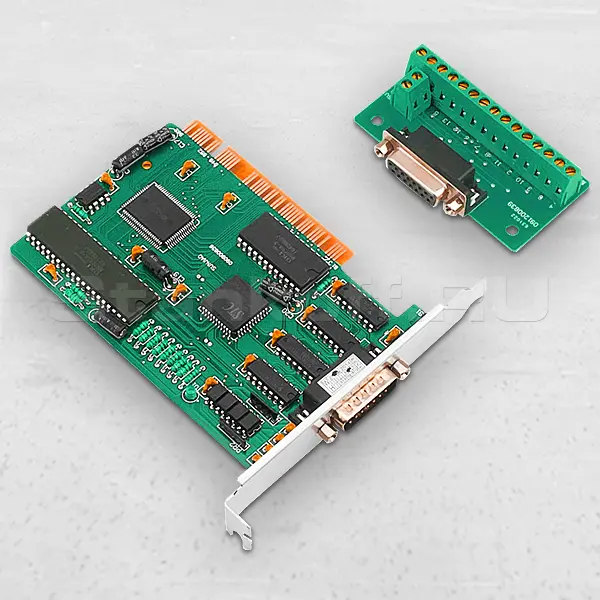

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

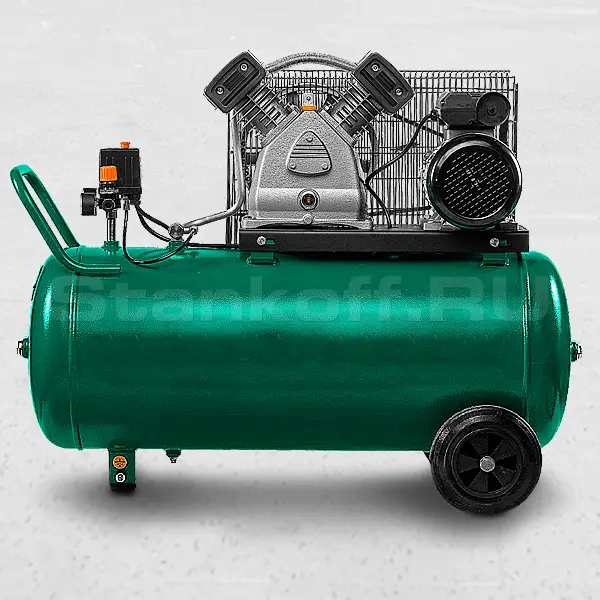

Компрессор

В комплектацию станка входит поршневой компрессор мощностью 3 кВт и ресивером на 50 литров. Компрессор необходим для автоматической системы инструмента.

Дополнительные опции

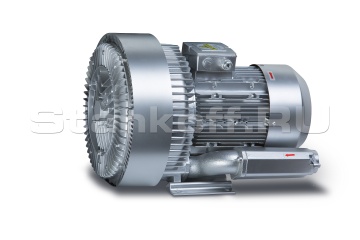

Вакуумный насос

Двухконтурный вакуумный насос 5,5 кВт. Обеспечивает надежную фиксацию деталей и долгий срок службы оборудования.

Характеристики

Рабочая зона, мм	1300х2500
Высота координаты Z, мм	400
Направляющие	линейные квадратного типа
Механизм привода X, Y	косозубая передача шестерня-рейка
Механизм привода Z	шарико-винтовая передача
Двигатель привода	серводвигатели
Мощность шпинделя, кВт	7,5/9
Угол поворота шпинделя, °	±90
Охлаждение шпинделя	воздушное
Магазин для инструмента	линейный тип, 8 мест
Макс. частота вращения шпинделя, об/мин	18000
Вакуумный насос (опция), кВт	1x5,5
Макс. скорость перемещения (холостой ход), м/мин	40
Макс. скорость позиционирования, м/мин	20
Система управления	Syntec
Команды управляющих программ	G code
Программное обеспечение	Type3
Напряжение питания, В	380/220
Система смазки	централизованная, автоматическая
Габариты станка (ДxШxВ), мм	2500х3900х1870
Масса станка, кг	1800
