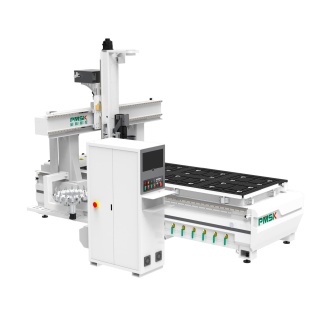

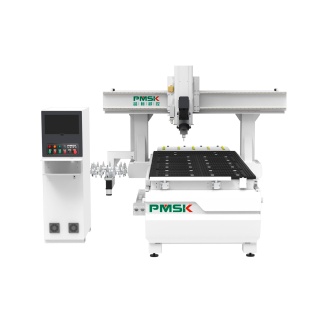

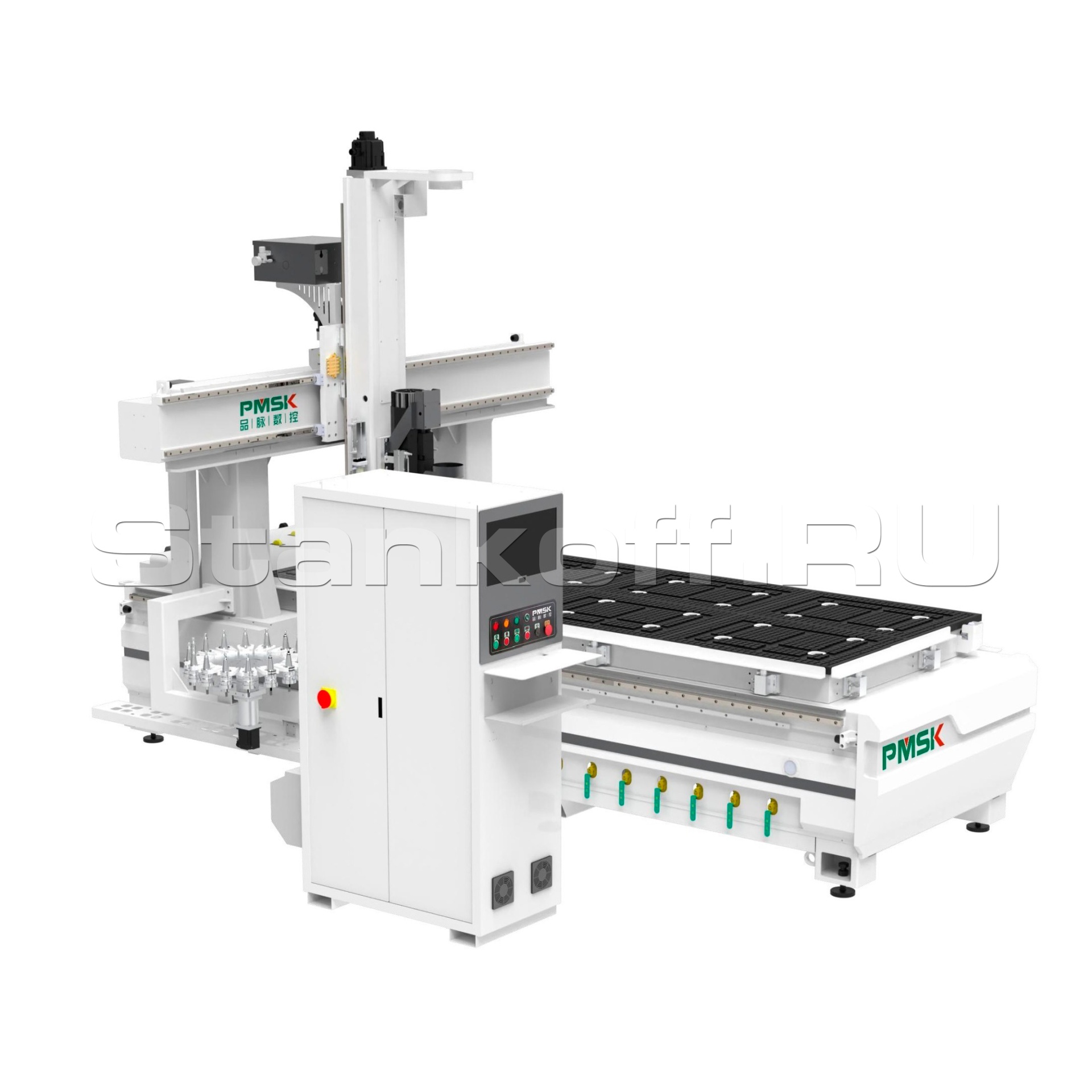

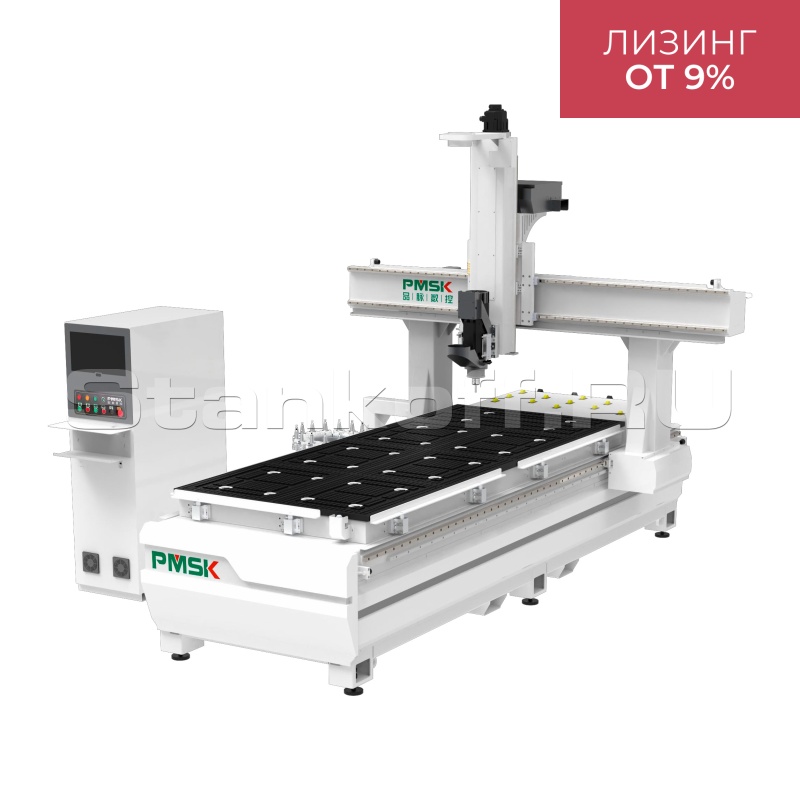

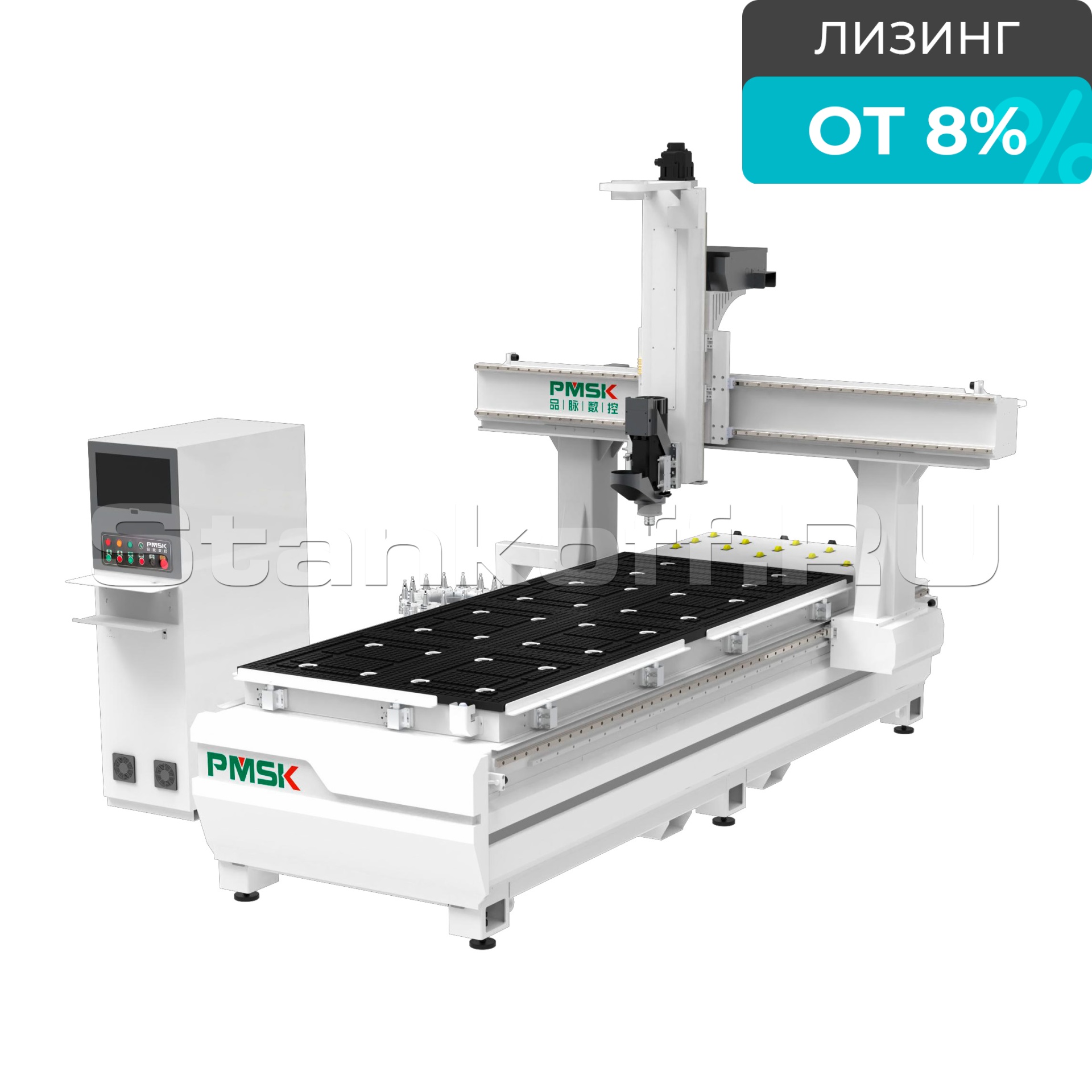

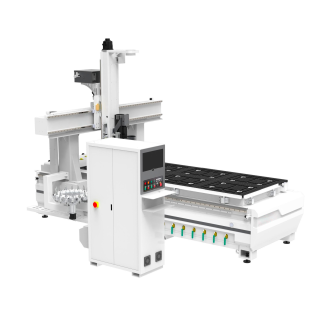

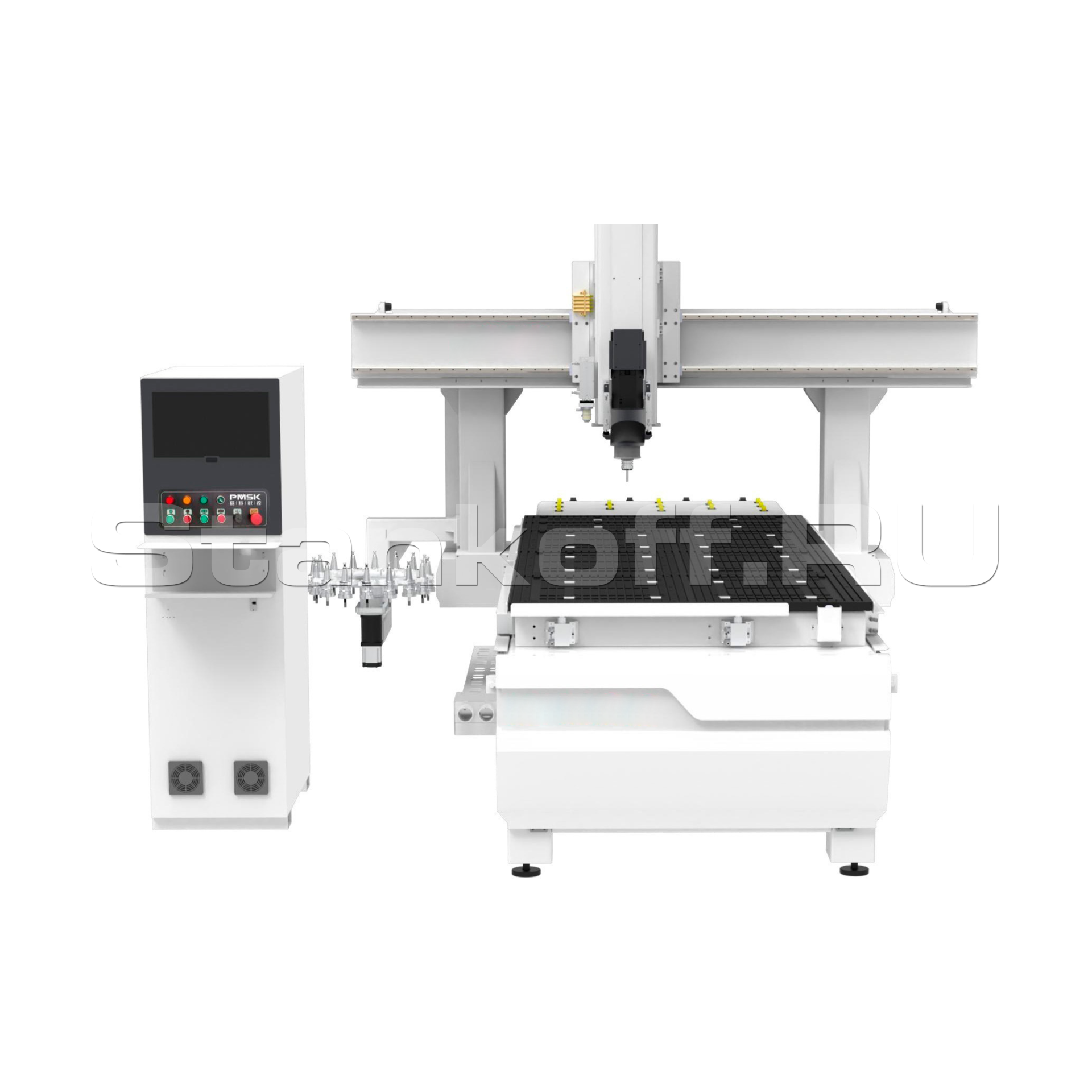

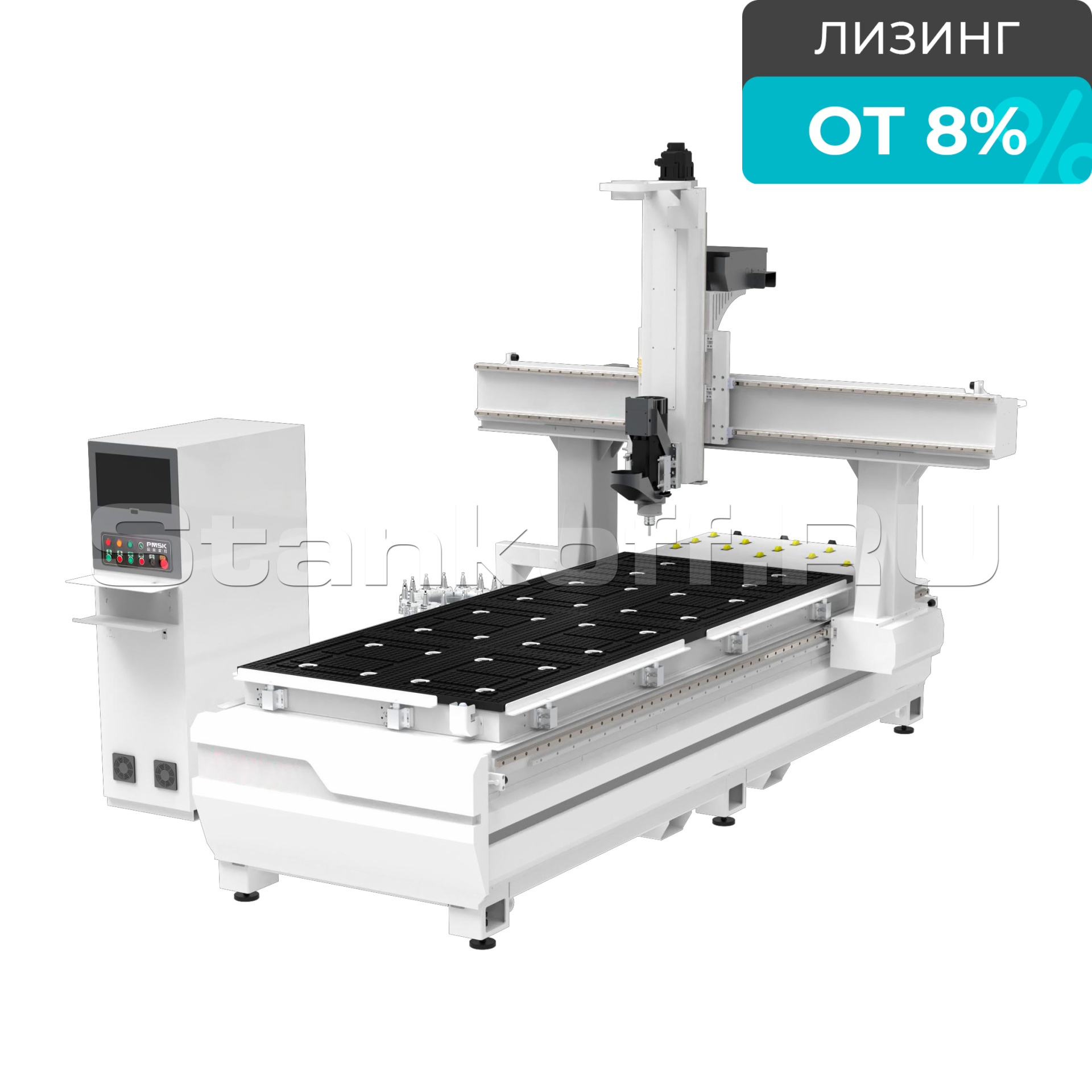

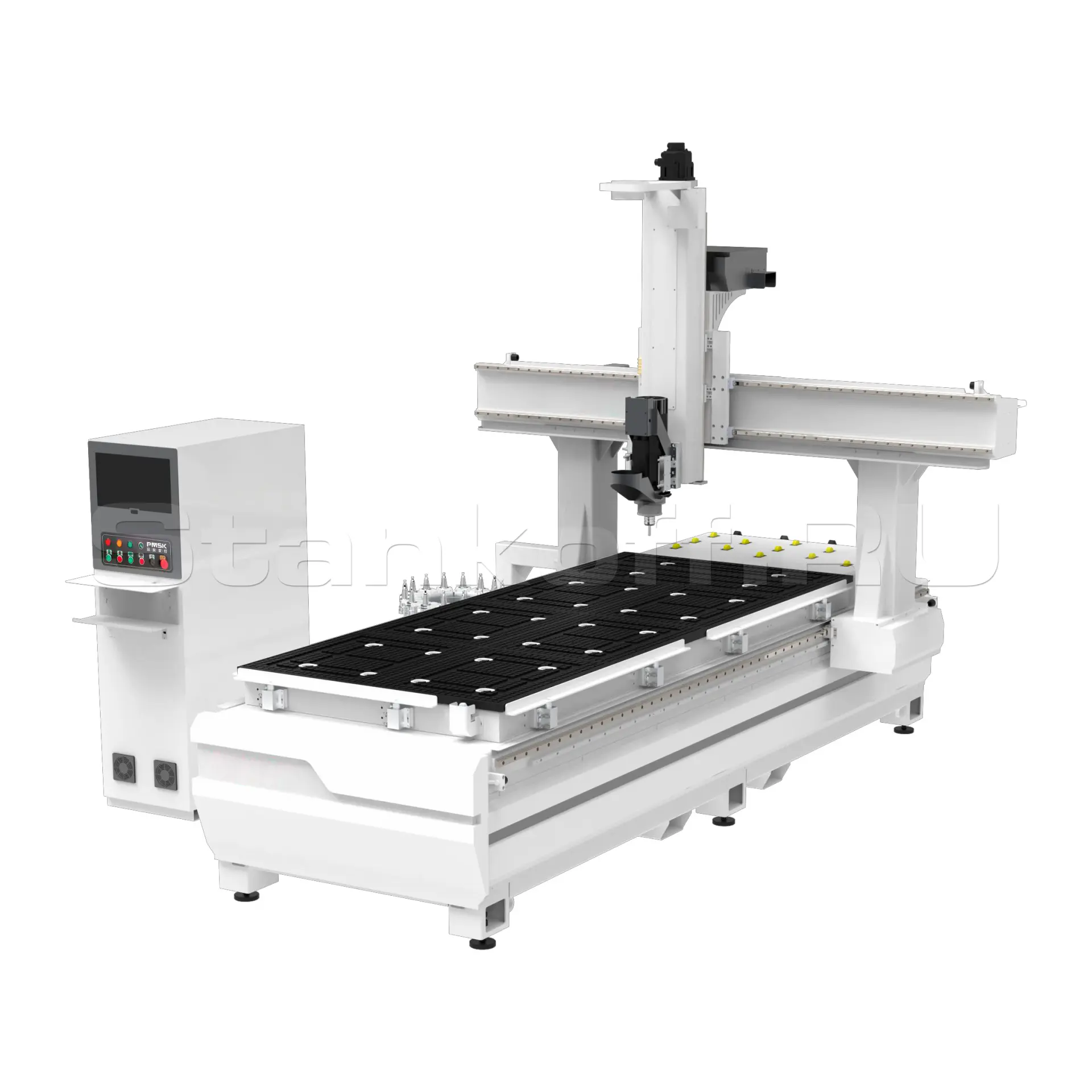

4-х осевой фрезерный станок с ЧПУ с автоматической сменой инструмента и наклонным шпинделем ST2030A9 Rotary

Конструктив

4-х осевой фрезерный станок с ЧПУ с автоматической сменой инструмента ST2030A9 Rotary оснащен вертикальным шпинделем мощностью 9 кВт с автоматической сменой инструмента, дисковым магазином на 16 инструментов с сервоприводом и многосекционным вакуумным столом. Шпиндель поддерживает вертикальную, горизонтальную и угловую (90°) обработку, что обеспечивает широкие технологические возможности. Команды управления осуществляются G-кодом.

Станок предназначен для обработки фасадов корпусной мебели, дверей шкафов, настенных панелей и других плитных материалов.

Комплектующие

Система управления SYNTEC F31-63WA (Тайвань)
Шпиндель JCT (Китай)
Серводвигатели SYNTEC (Тайвань)
Редуктор Shimpo (Япония)
Рейка T-WIN (Китай)
Электрокомпоненты Delixi (Китай)
Частотный преобразователь Hapmund (Китай)
Вакуумный пластинчато-роторный насос Becker (Германия)

Конструктивные особенности

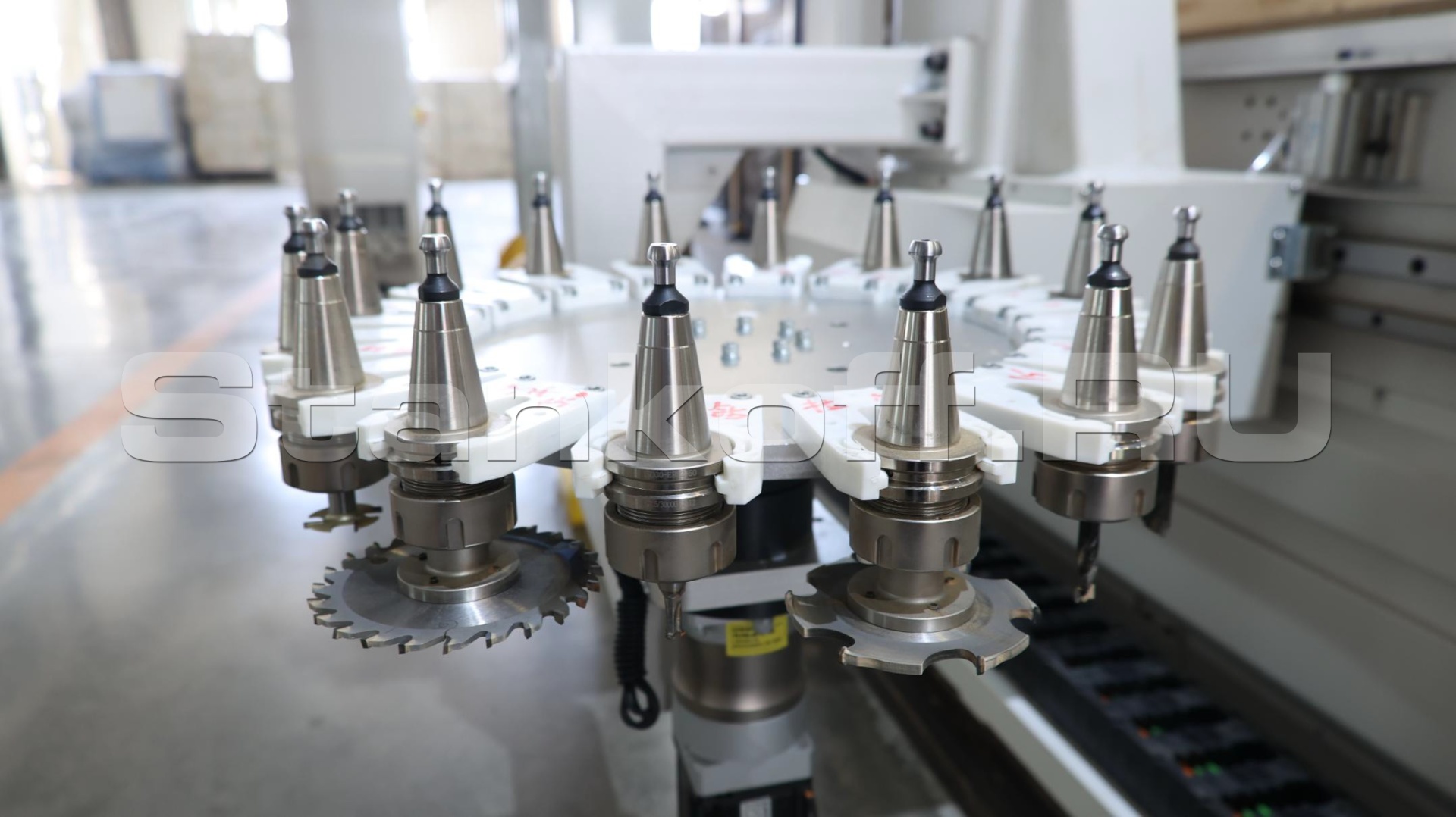

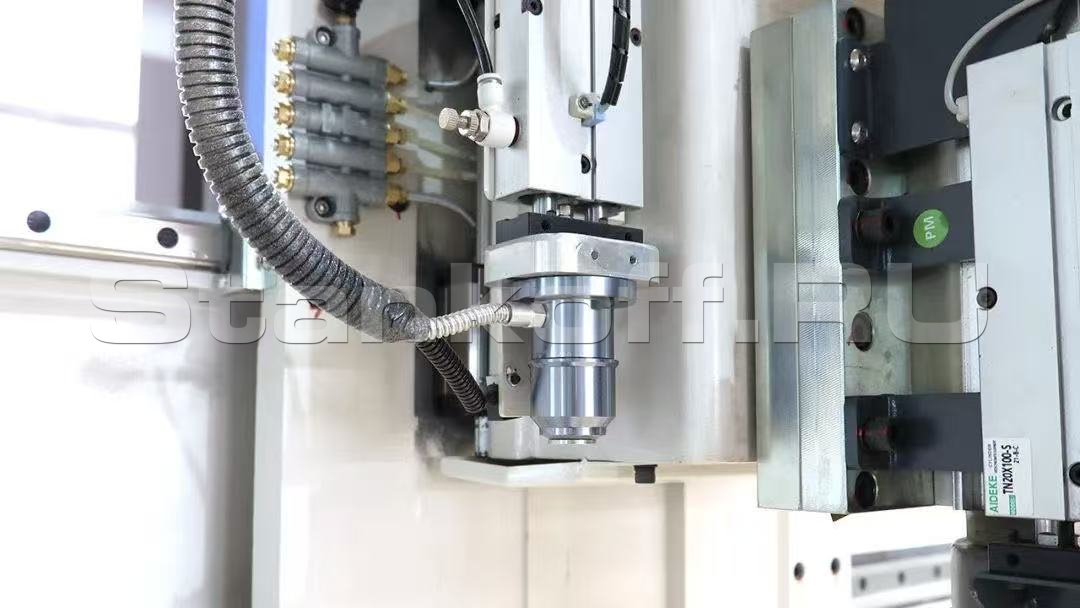

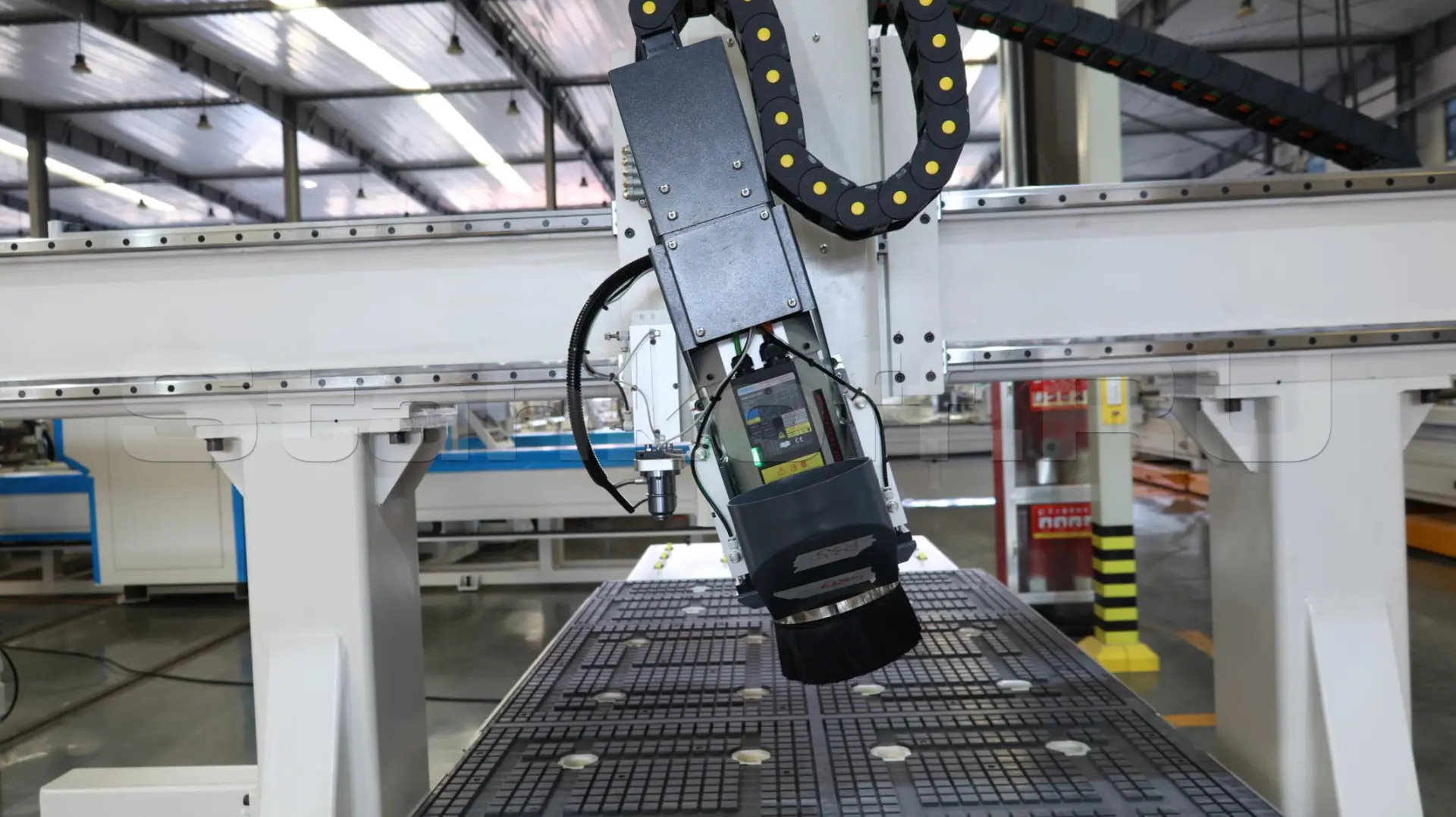

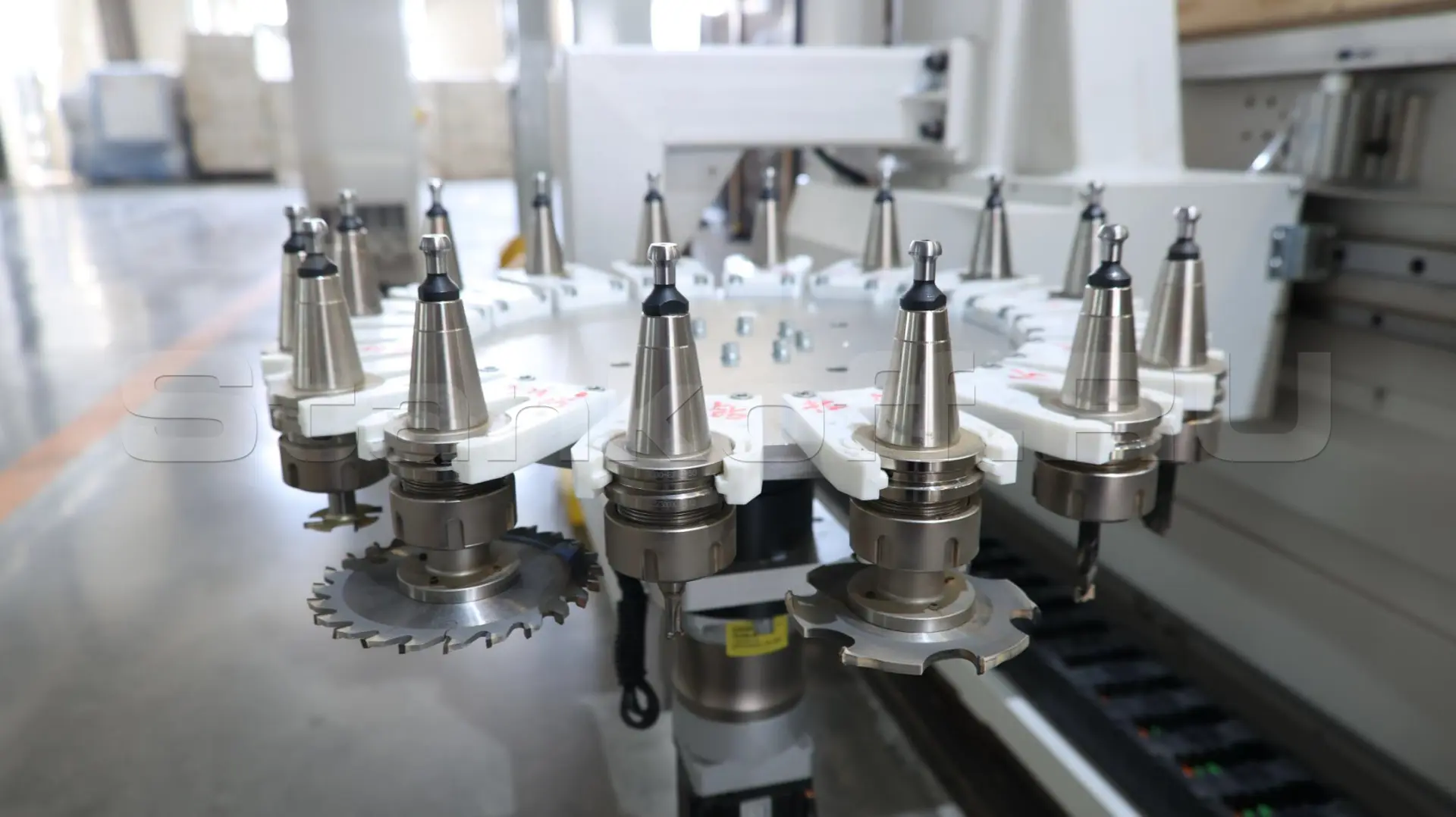

Шпиндель ATC

9 кВт шпиндель с автоматической сменой инструмента и дисковым магазином на 16 инструментов с сервоприводом позволяют выполнять широкий спектр операций по обработке плитных материалов.

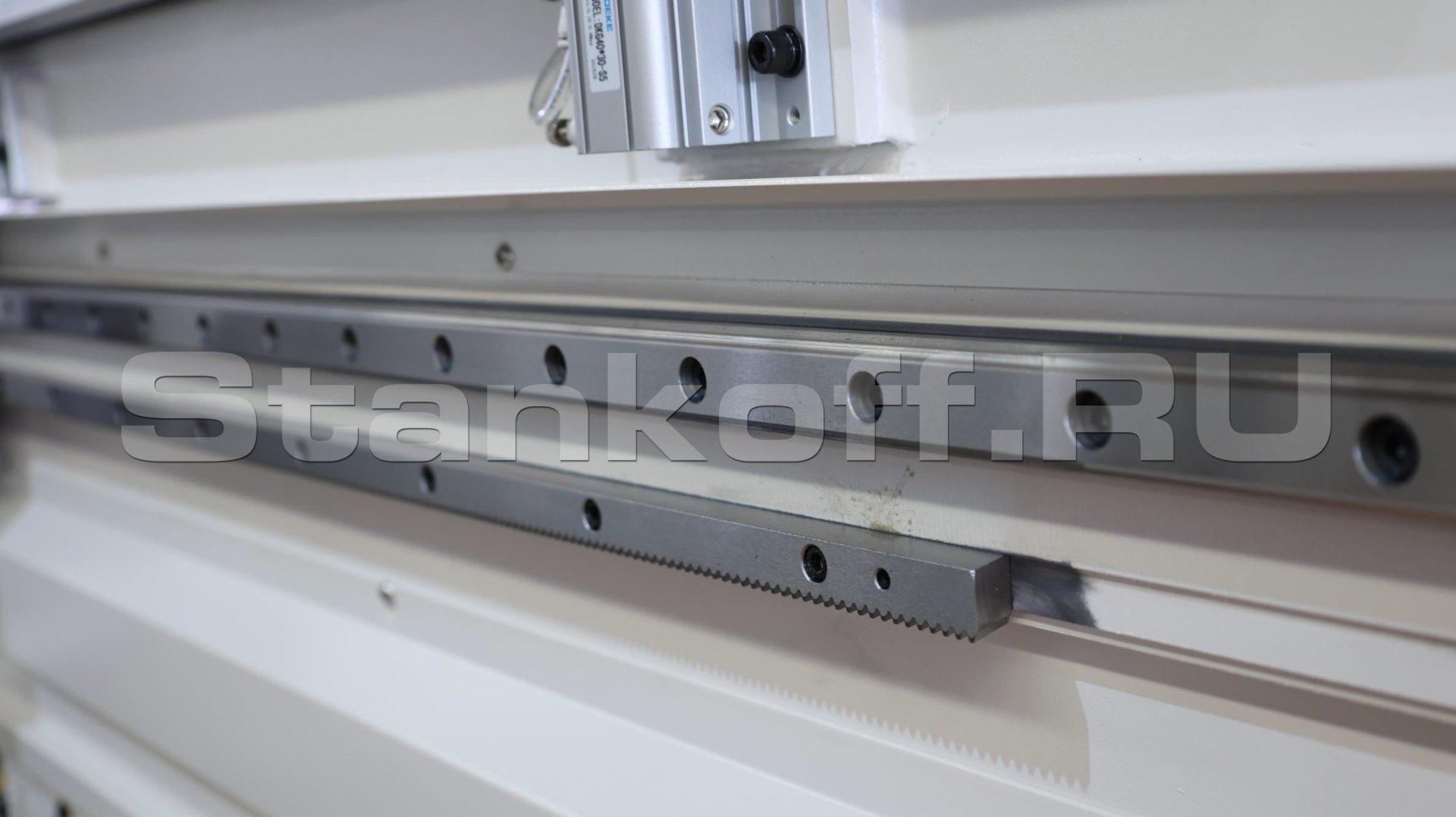

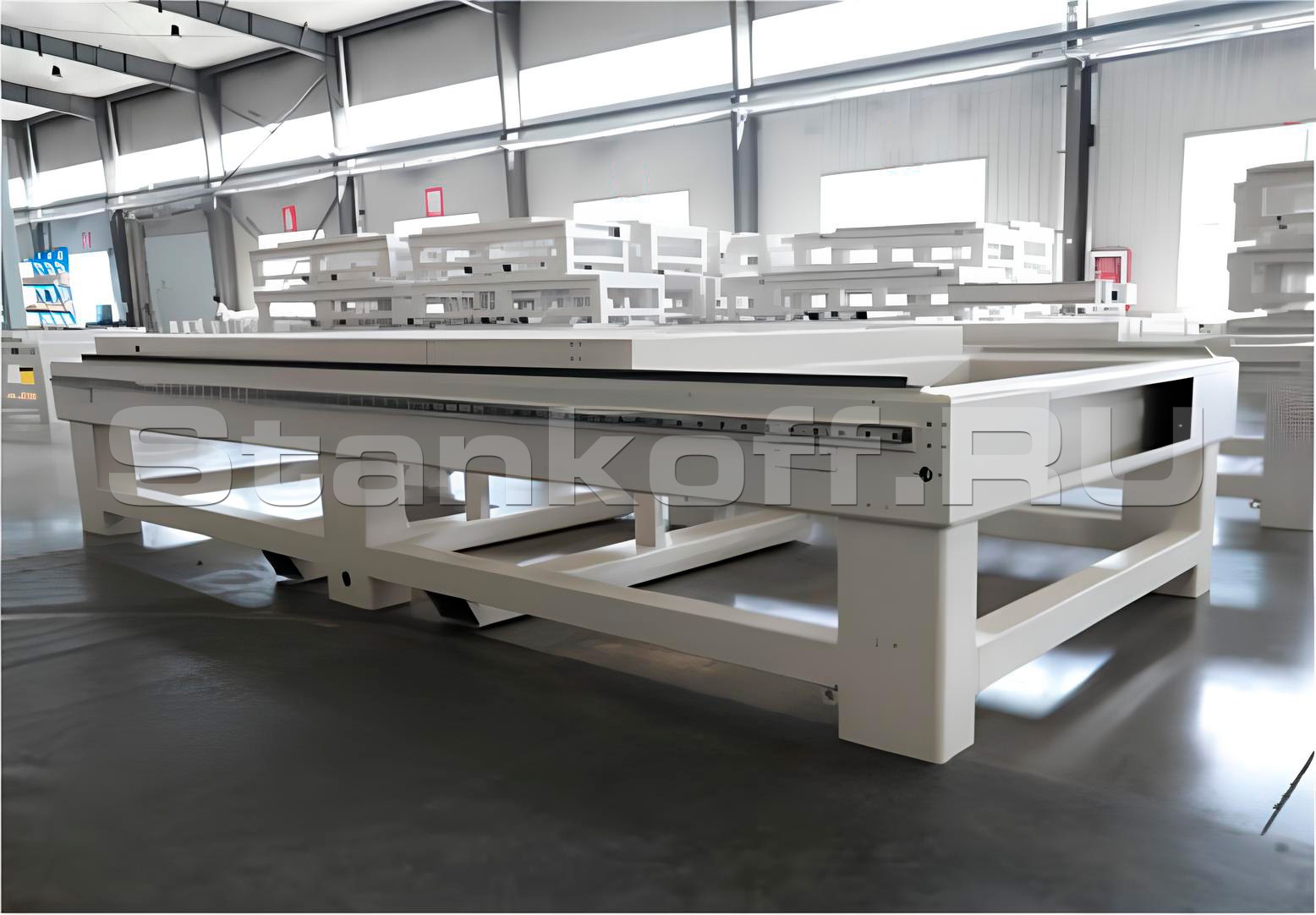

Конструкция

Применение цельносварной усиленной станинной конструкции с высокопрочными и высокоточными направляющими и рейками обеспечивает высокую скорость и точность работы станка. Станина выполнена с применением диагональной сварки под углом 45°, проходит роботизированную сварку, отжиг, дробемётную и пескоструйную обработку, а также фрезеровку на пятиосевом обрабатывающем центре.
Такая технология устраняет внутренние напряжения, улучшает адгезию краски и обеспечивает стабильность конструкции при длительной эксплуатации.

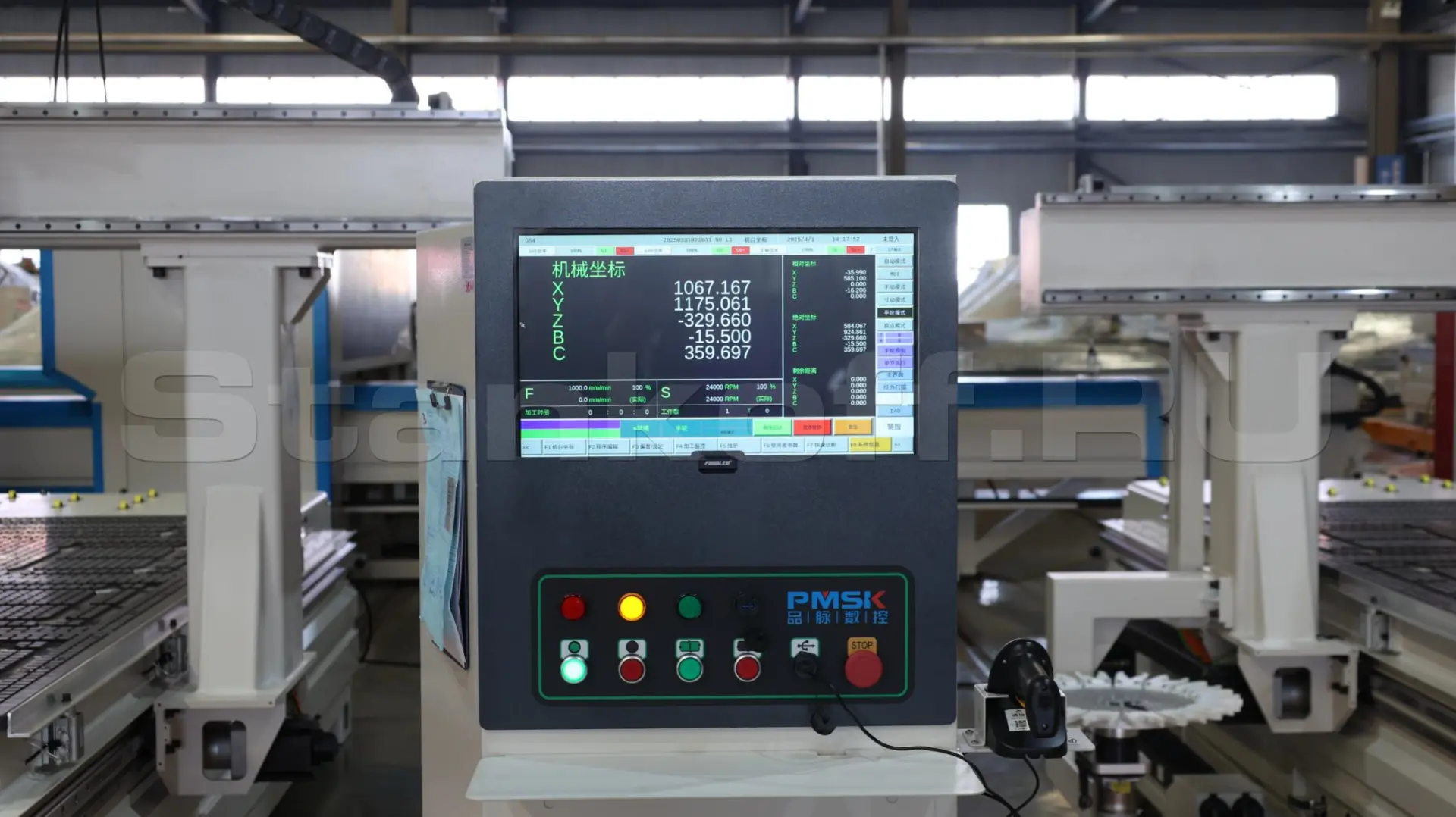

Система управления SYNTEC

F31‑63WA — высокоинтегрированный контроллер для деревообработки на базе M3‑системы Mechatrolink‑III. Оснащён аналоговыми выходами, USB/LAN/VGA/MPG‑портами и продумано защищён интерфейсами. Поддерживает различные режимы ручной безостановочной обработки.

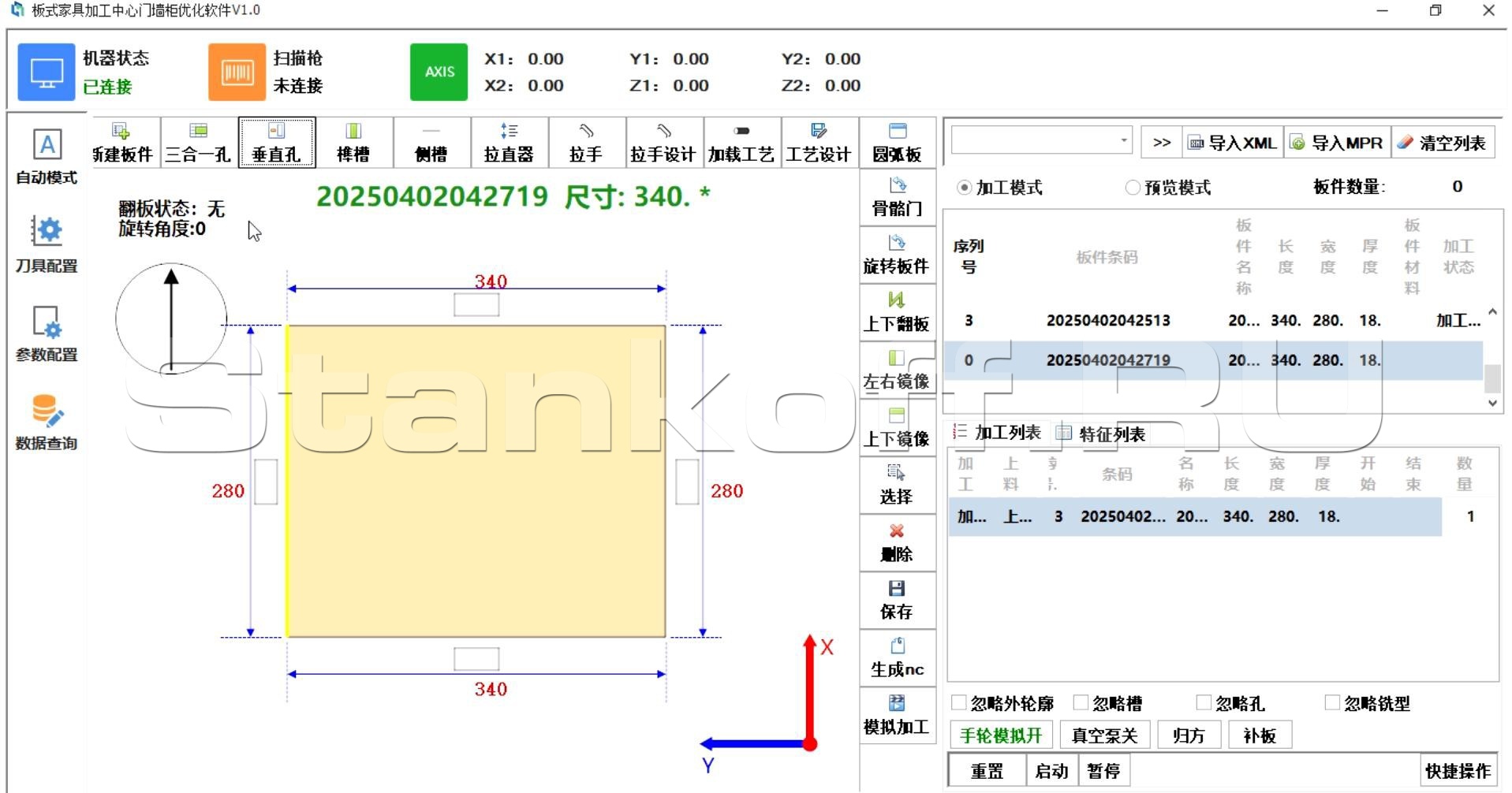

Собственное CAM-программное обеспечение

ПО для производства дверей и корпусной мебели. Позволяет напрямую загружать файлы обработки и автоматически преобразовывать их в управляющие команды для станка.

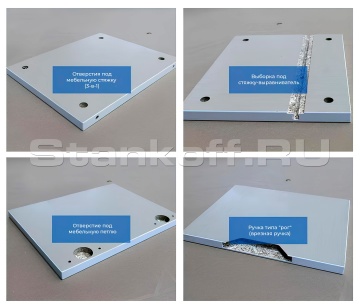

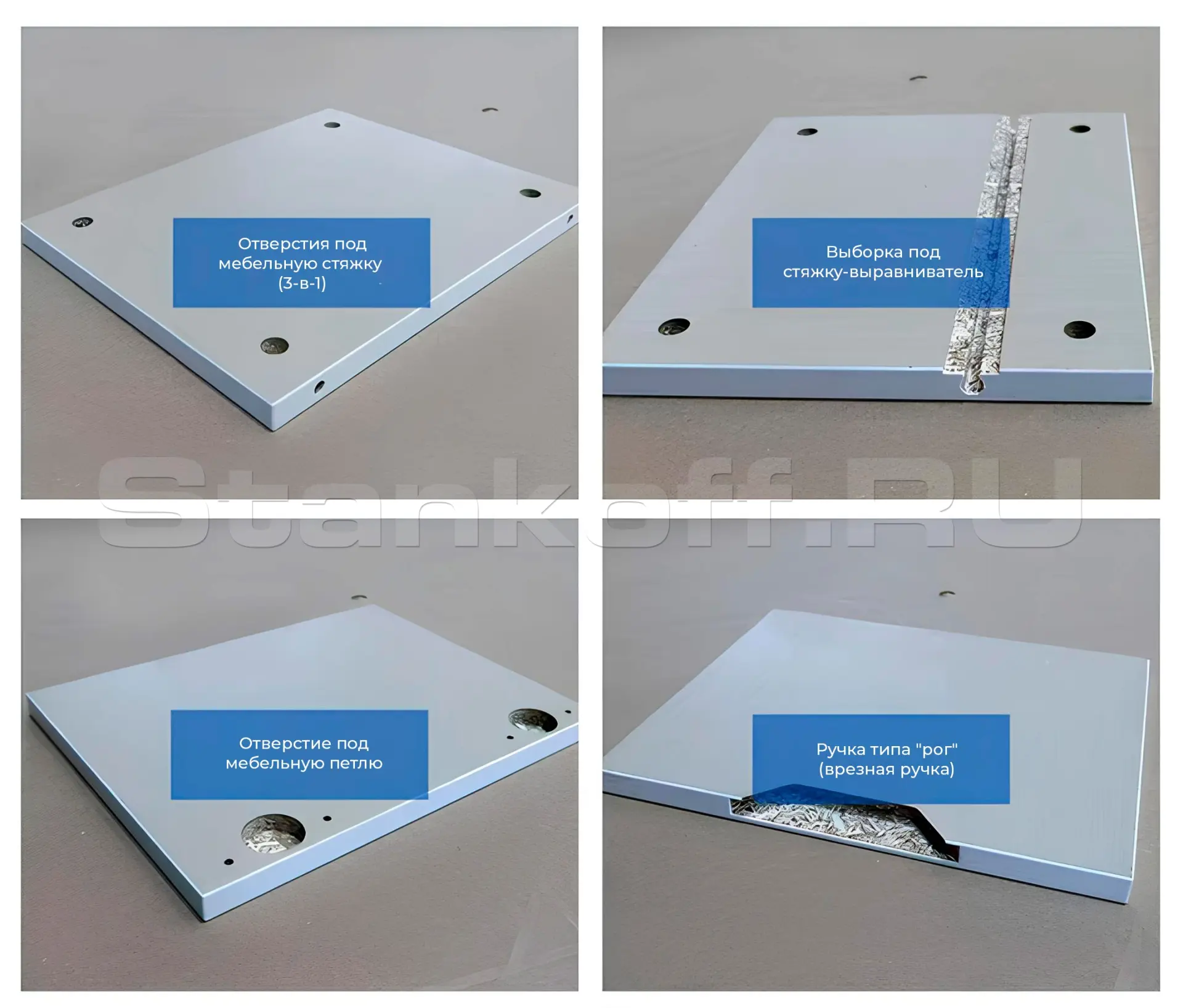

Библиотека инструментов поддерживает широкий спектр операций: сверление отверстий под стяжки (три в одном), вертикальные отверстия, пазы под шип-проушину, боковые пазы, выемки под ручки, обработку скруглённых панелей, каркасные дверцы и др. Поддерживается также проектирование собственных выемок под ручки.

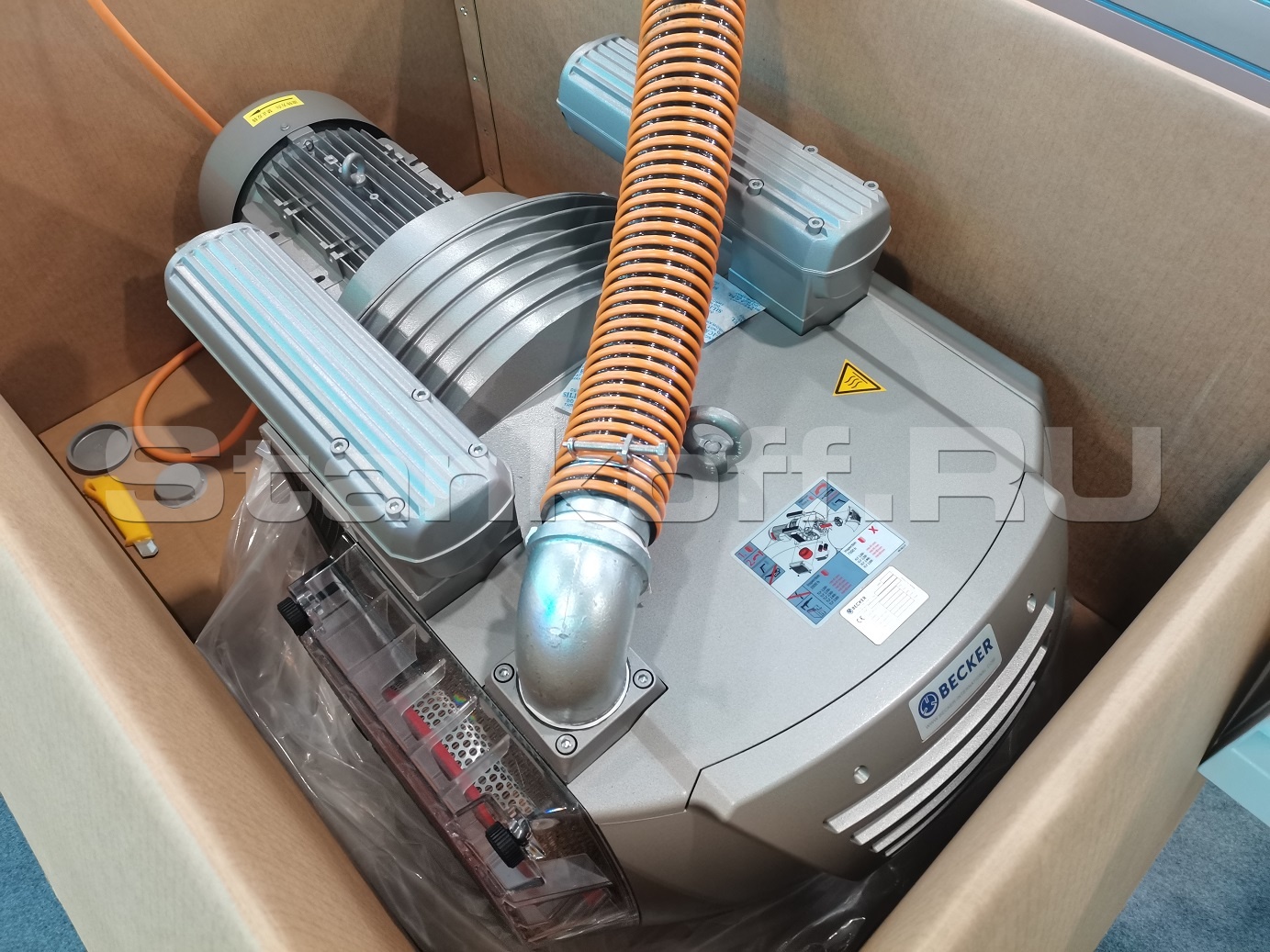

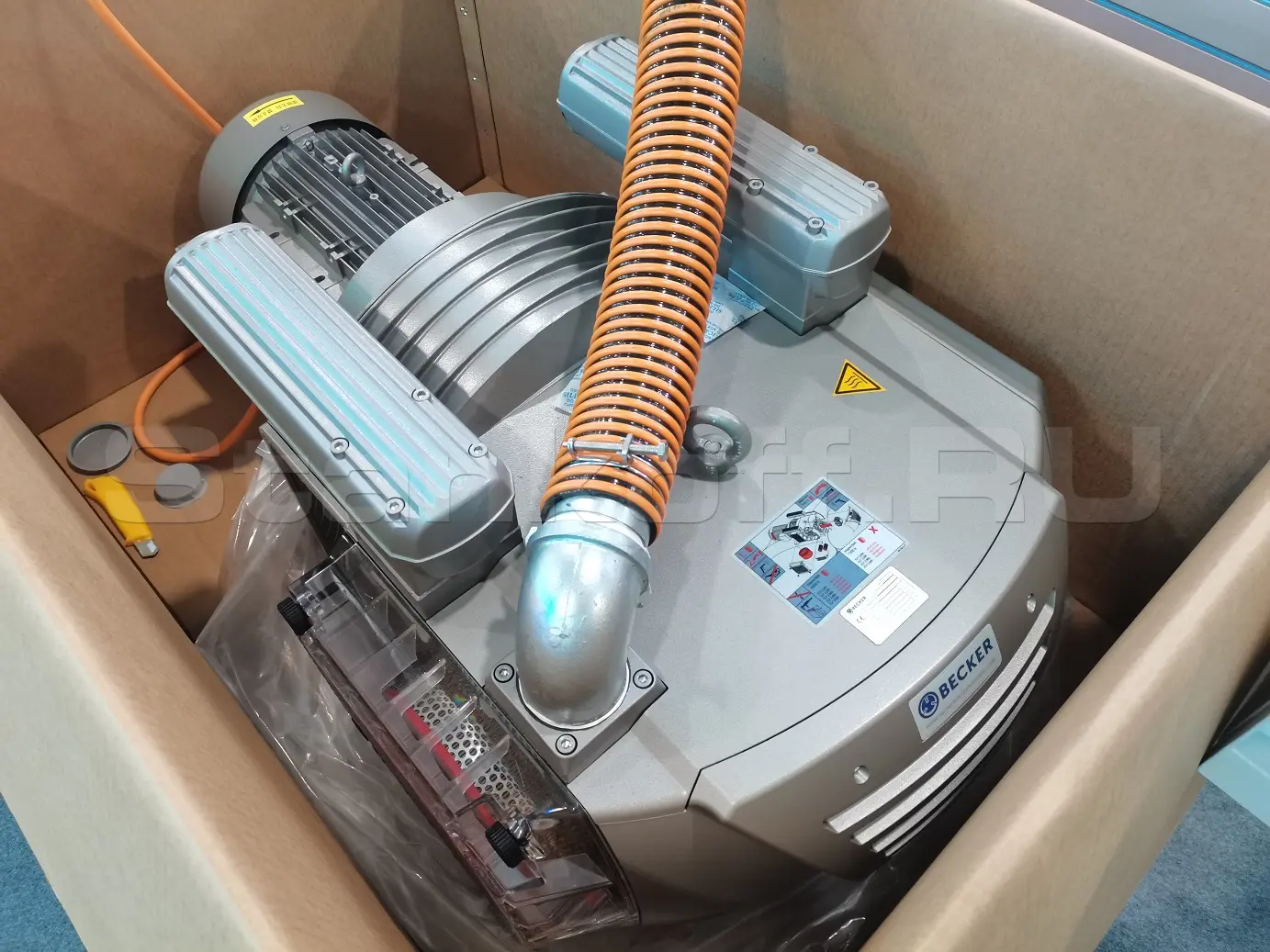

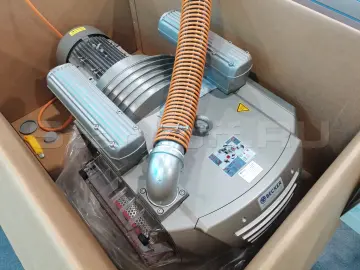

Вакуумный пластинчато-роторный насос Becker

Быстрое техническое обслуживание обеспечивает стабильную работу оборудования. Двухступенчатая система специальной фильтрации предотвращает попадание пыли внутрь машины и продлевает срок её службы.
Мощность - 5,5 кВт
Производительность - 250 м³/ч

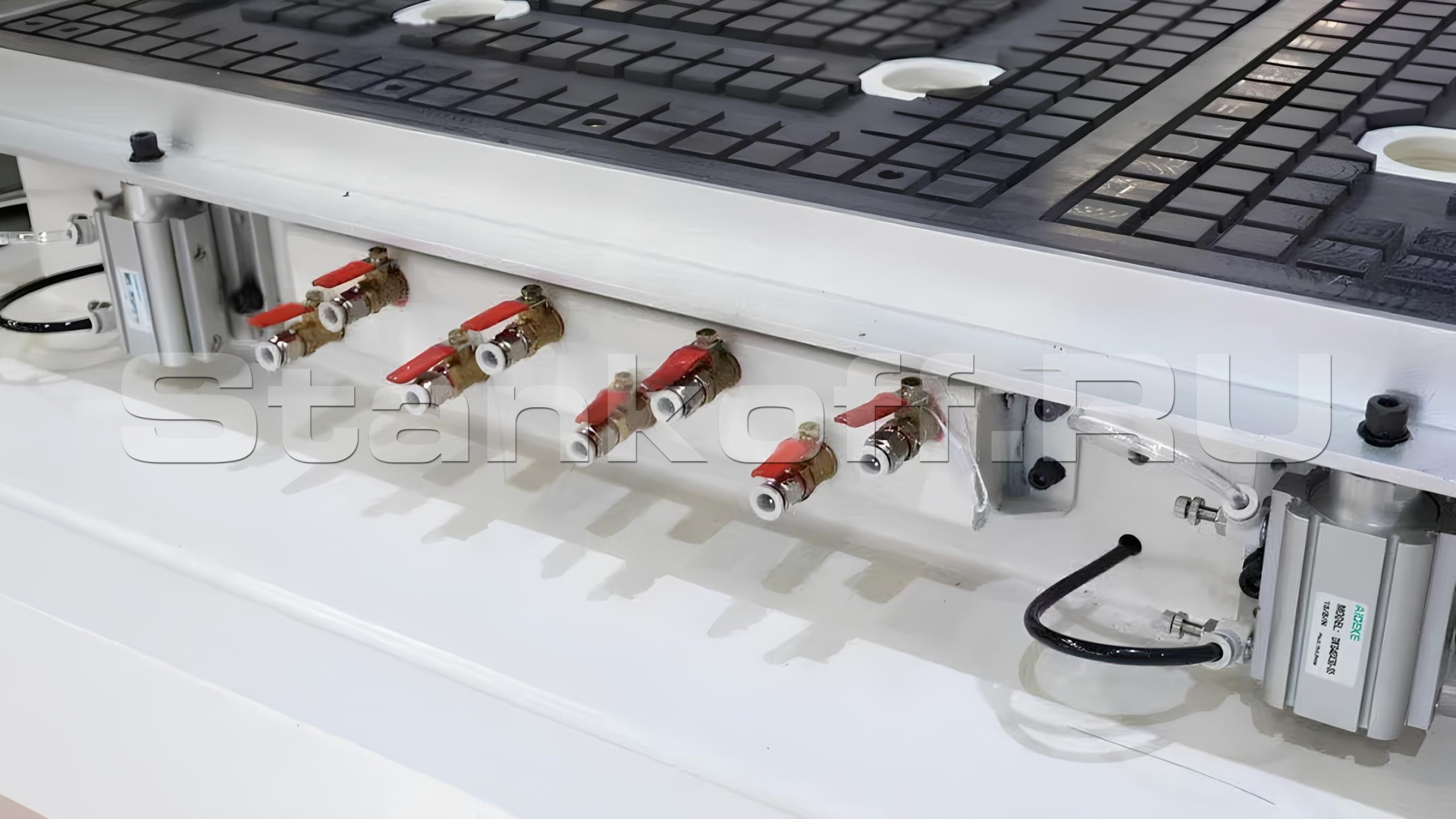

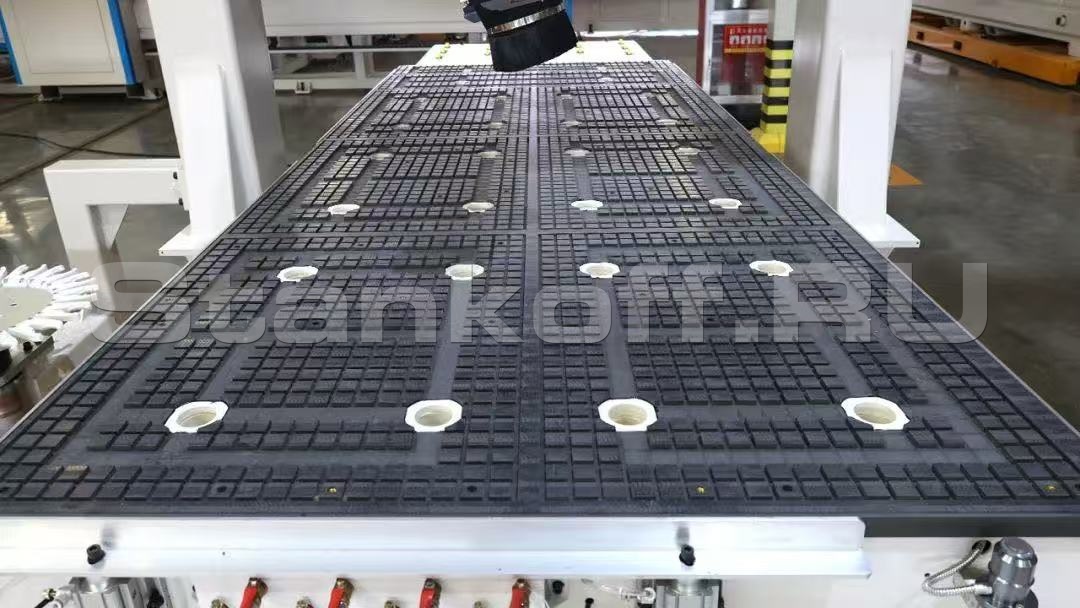

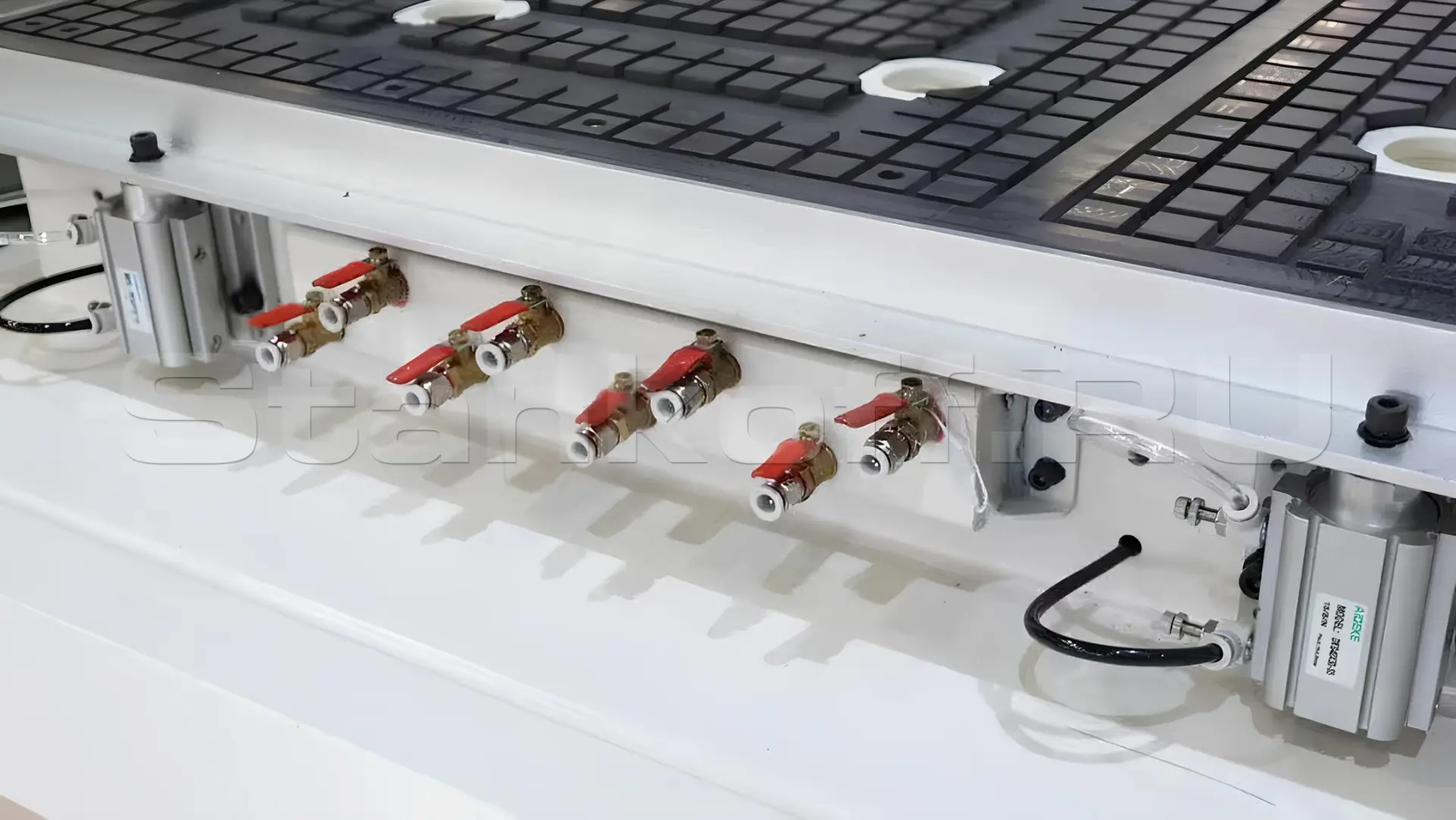

8-ми зонный вакуумный стол

Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции.

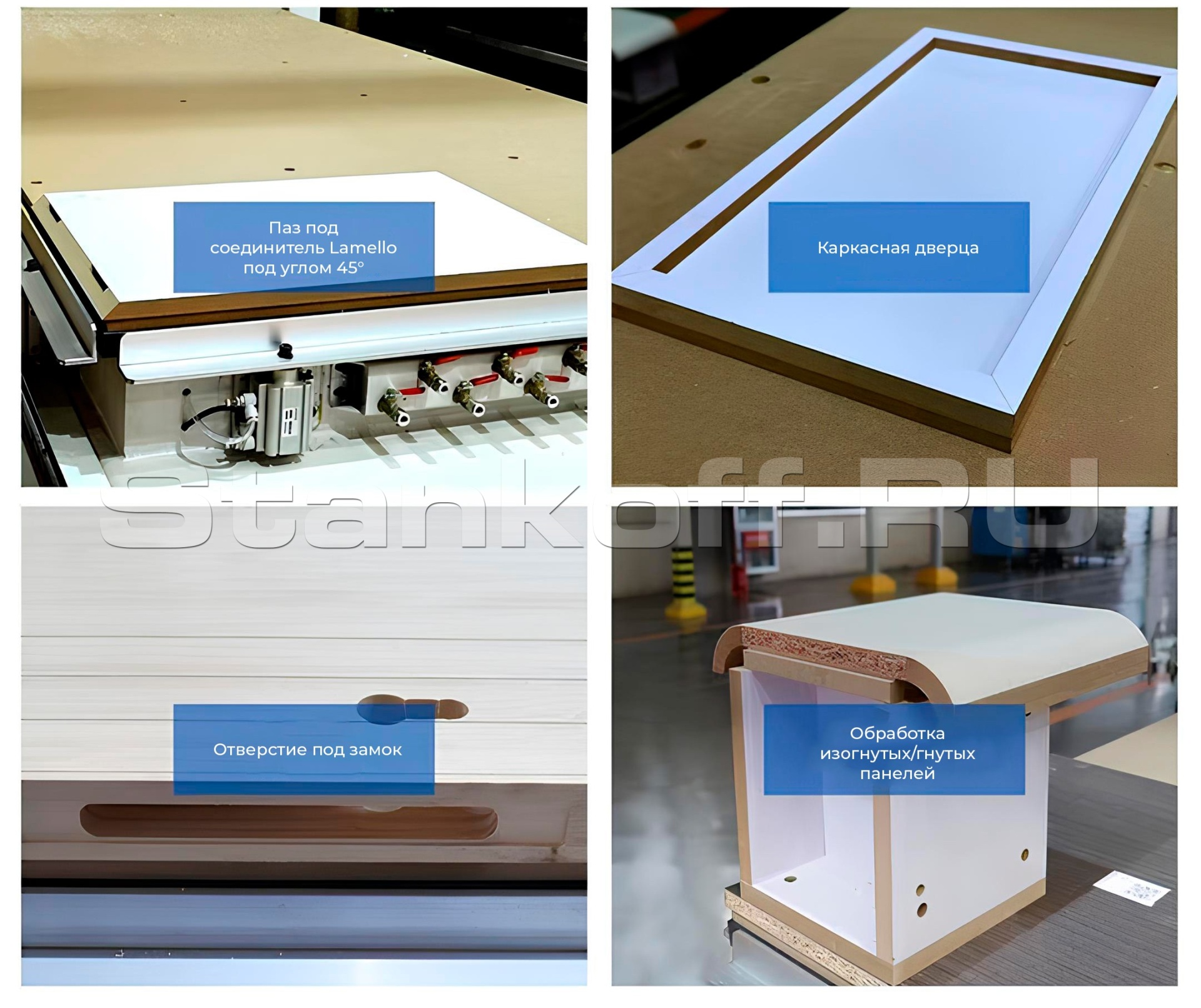

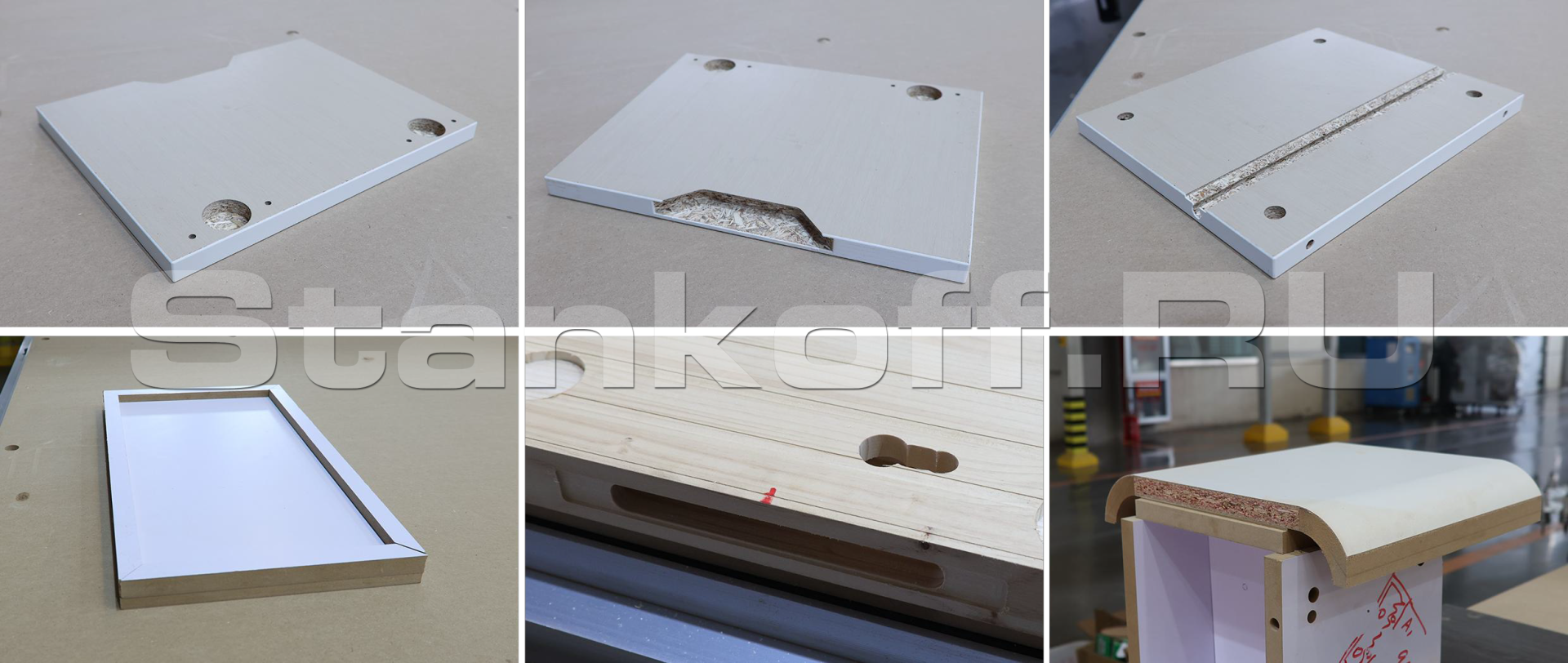

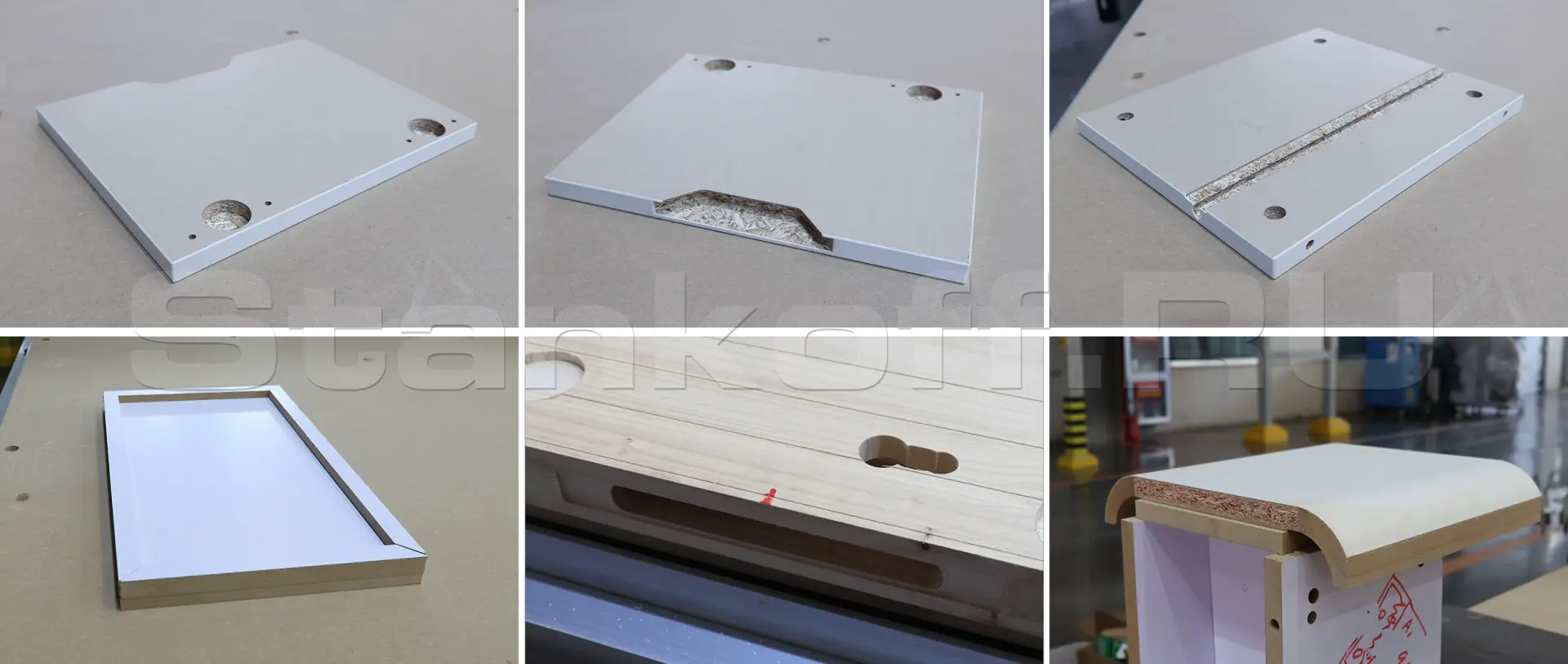

Возможности обработки

Характеристики

Параметры обработки
Максимальный размер обработки по оси X, мм 2000
Максимальный размер обработки по оси Y, мм 3000
Максимальный размер обработки по оси Z, мм 500
Тип передачи по оси X Шестерня-рейка
Тип передачи по оси Y Шестерня-рейка
Тип передачи по оси Z ШВП
Скорость по оси X, м/мин 65
Скорость по оси Y, м/мин 65
Скорость по оси Z, м/мин 20
Максимальная скорость обработки, м/мин 20
Шпиндель
Частота вращения, об/мин 24000
Тип охлаждения Воздушный
Мощность, кВт 9
Инструментальный магазин
Количество инструментов (серво), шт 16
Тип цангового патрона ISO30-ER32
Электропитание
Тип 3-х фазное
Напряжение, В 380
Частота, Гц 50
Давление, МПа ≥0,6
Общая мощность, кВт 27,5
Габаритные размеры
Длина, мм 4330
Ширина, мм 2750
Высота, мм 3300
Вес, кг 3000
