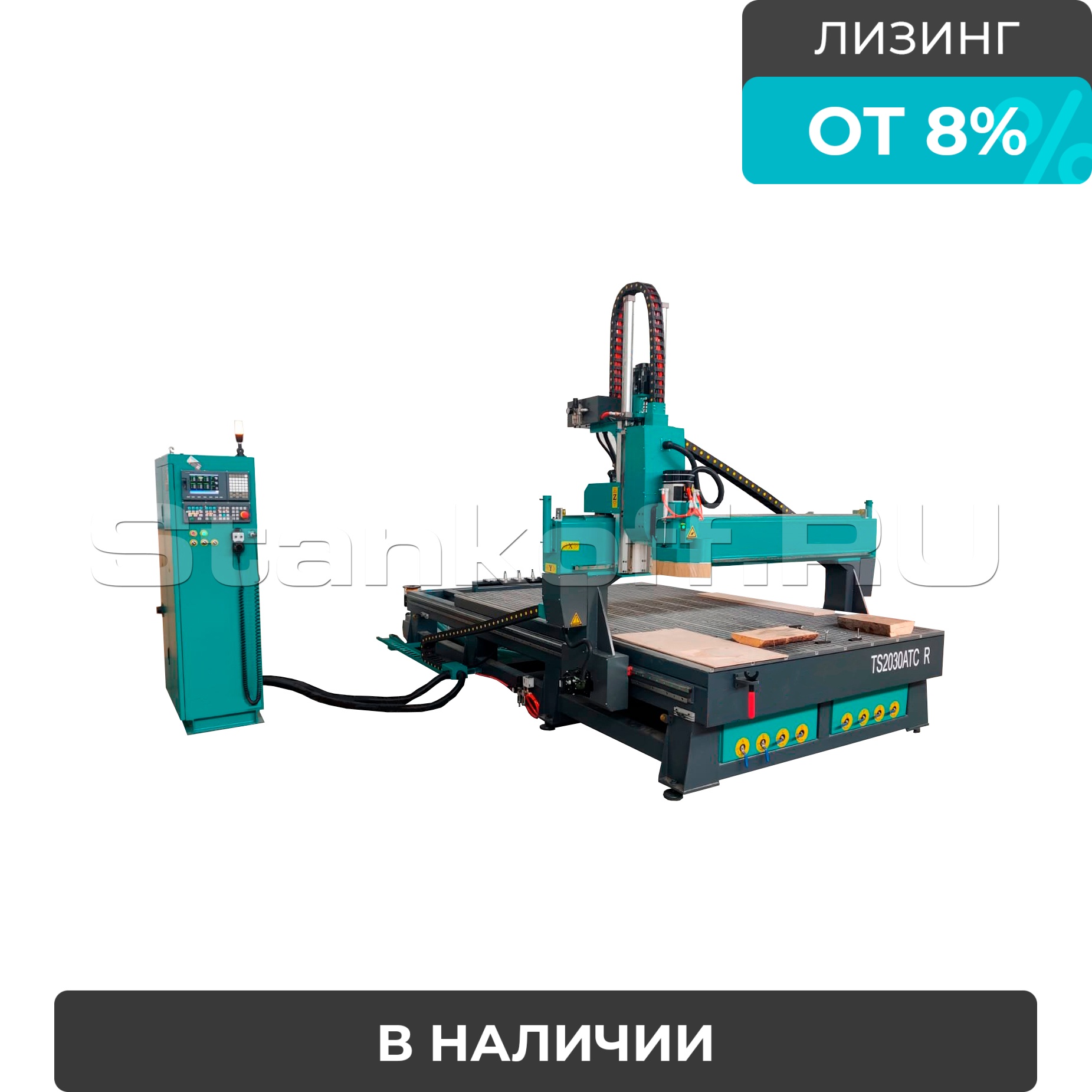

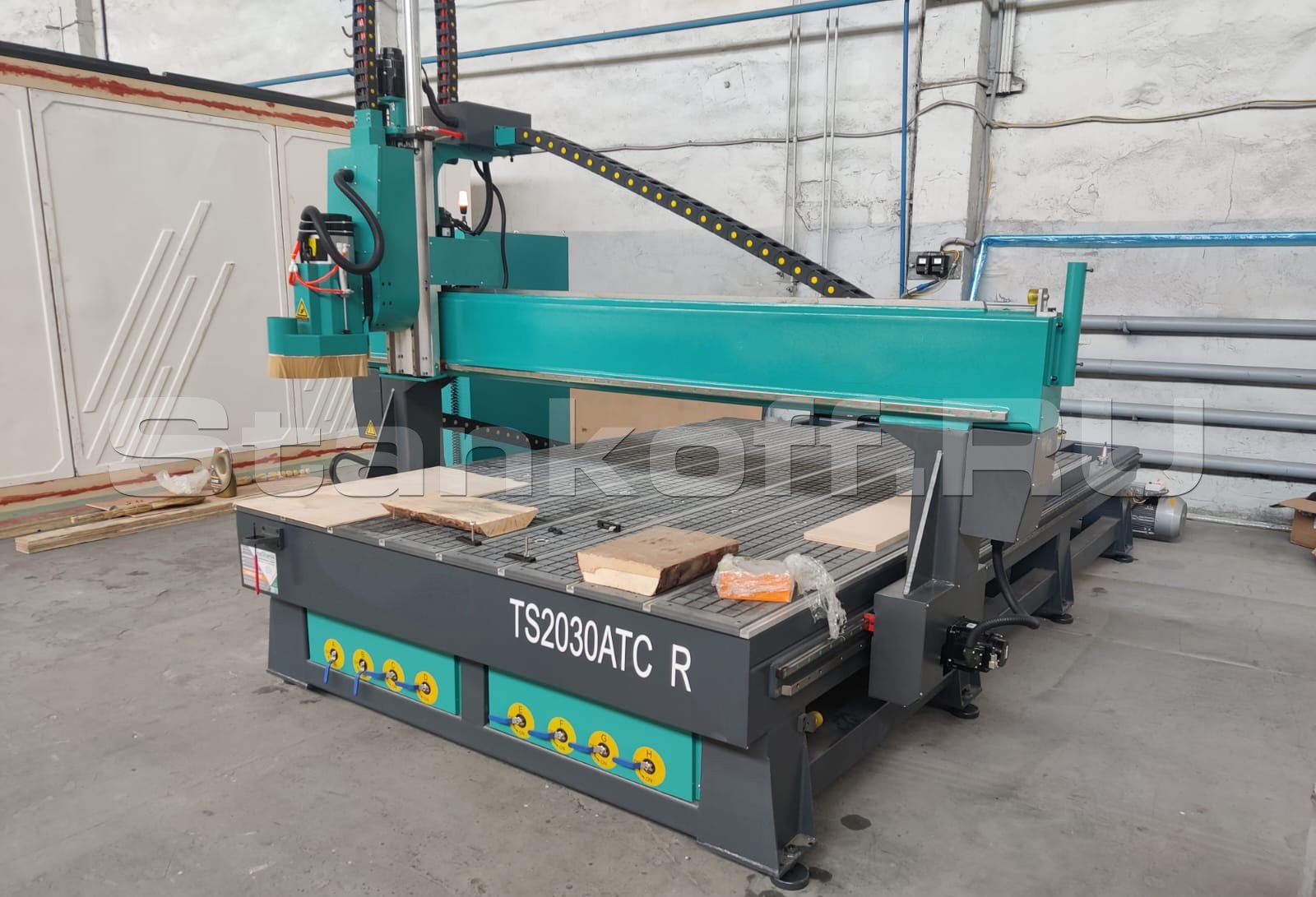

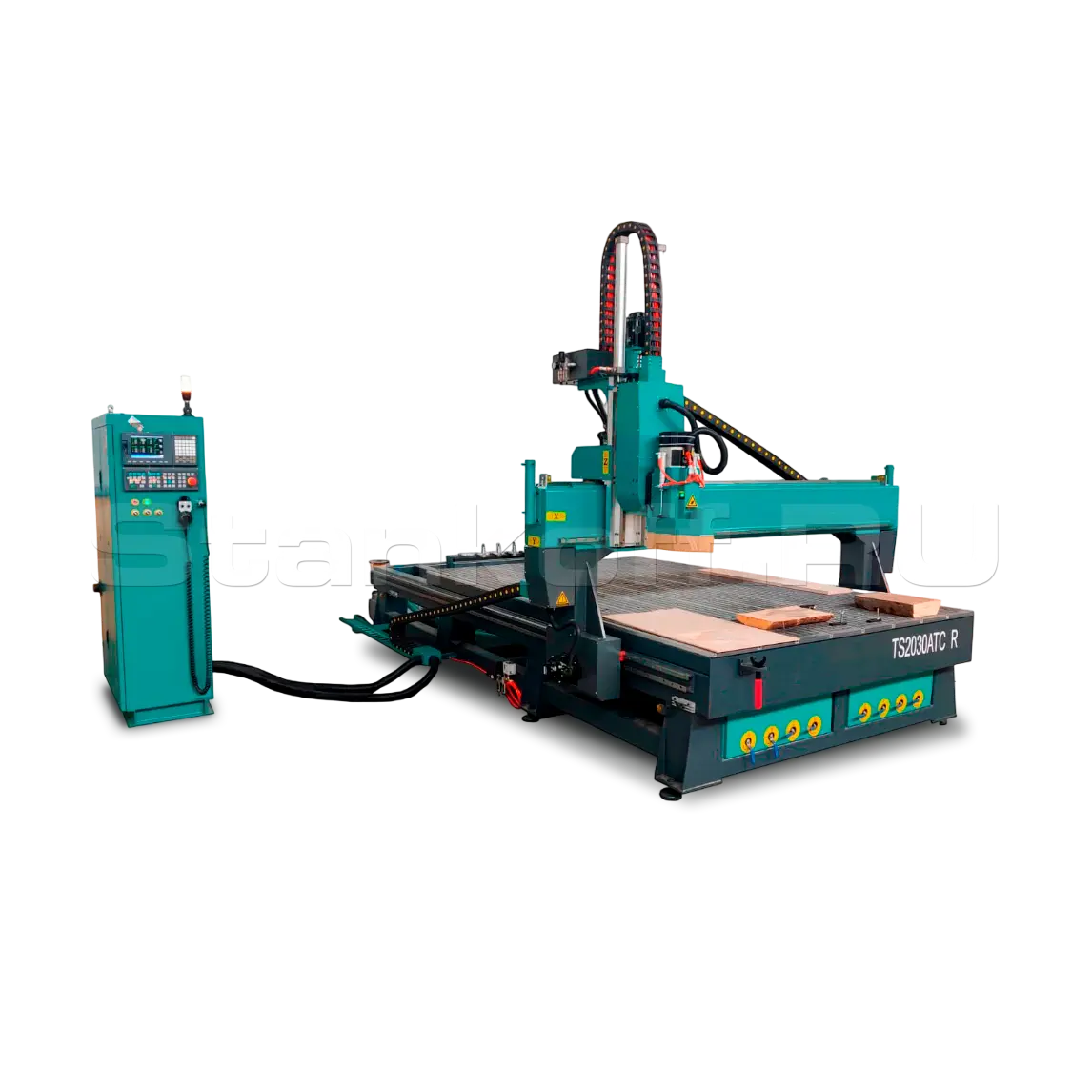

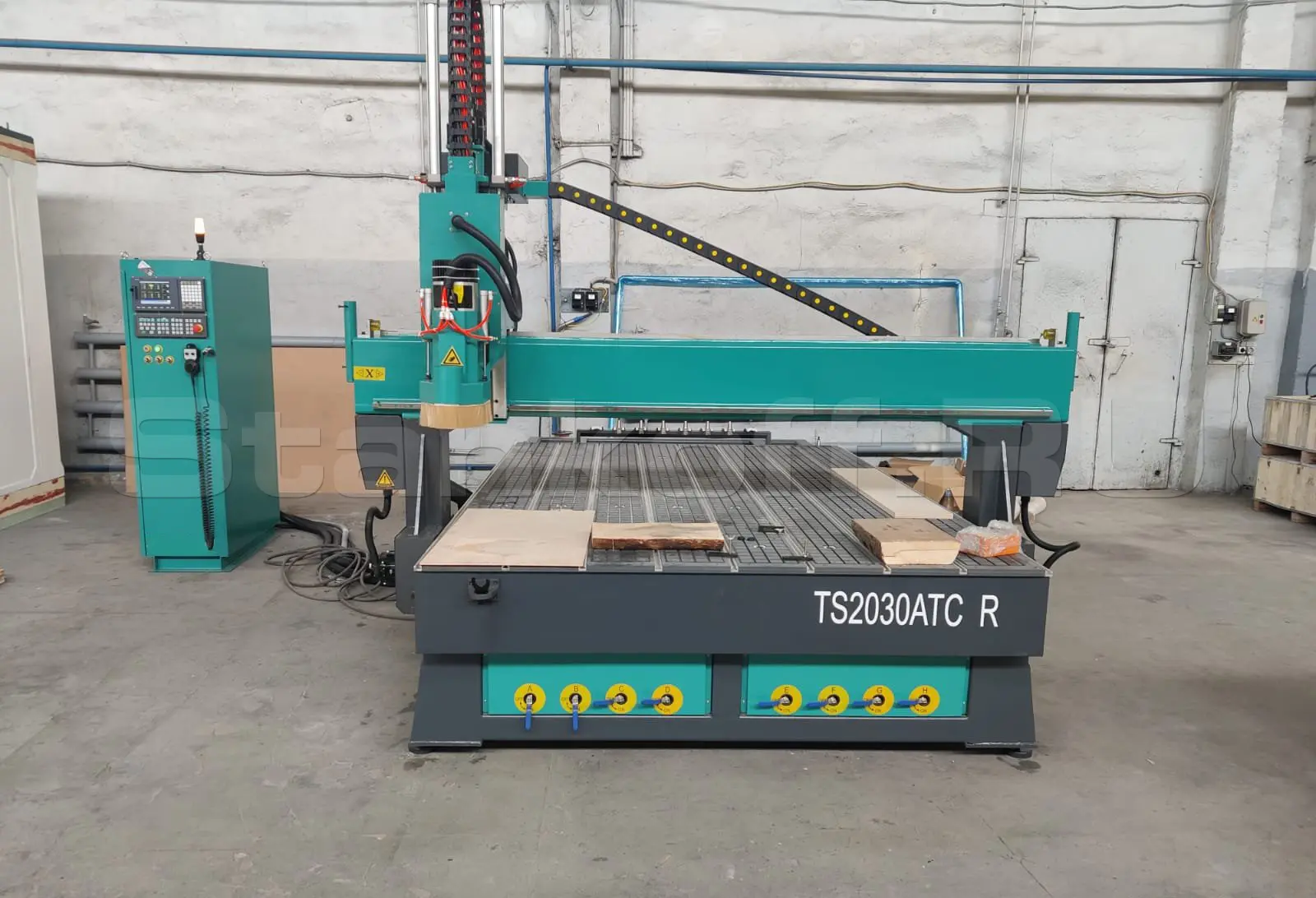

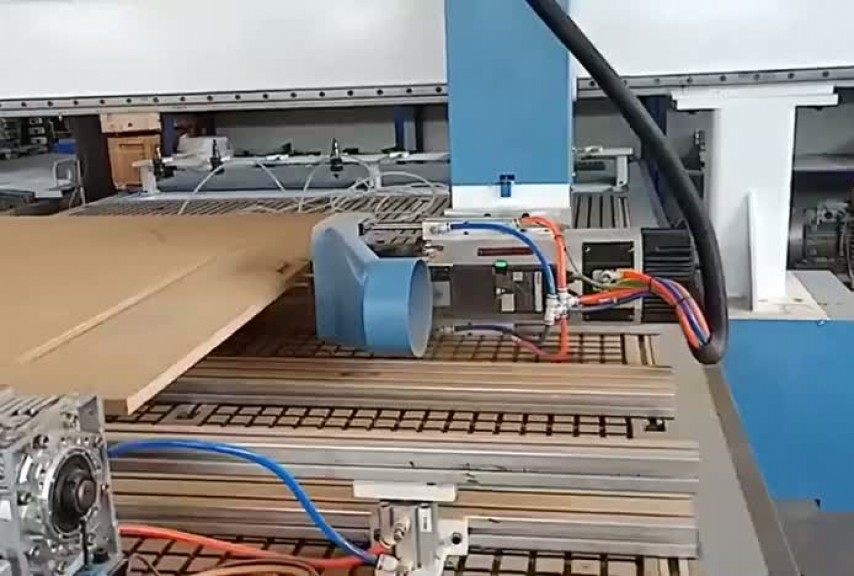

Фрезерный станок с ЧПУ TS 2030 ATC R (С поворотным шпинделем)

#TS 2030 ATC R

/ 12

Сравнить Вопросы

Краткие характеристики

Максимальная рабочая зона, мм: 2100х3000
Ход шпинделя, мм: 400
Мощность шпинделя, кВт: 9
Смена инструмента: автоматическая
Тип охлаждения: Воздушное

Все характеристики

Модели серии

TS 2040 ATC R

3 034 266 ₽

обновлено 09 апреля

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Артур Ахметзянов

+7 (800) 5555-770

Заказать обратный звонок

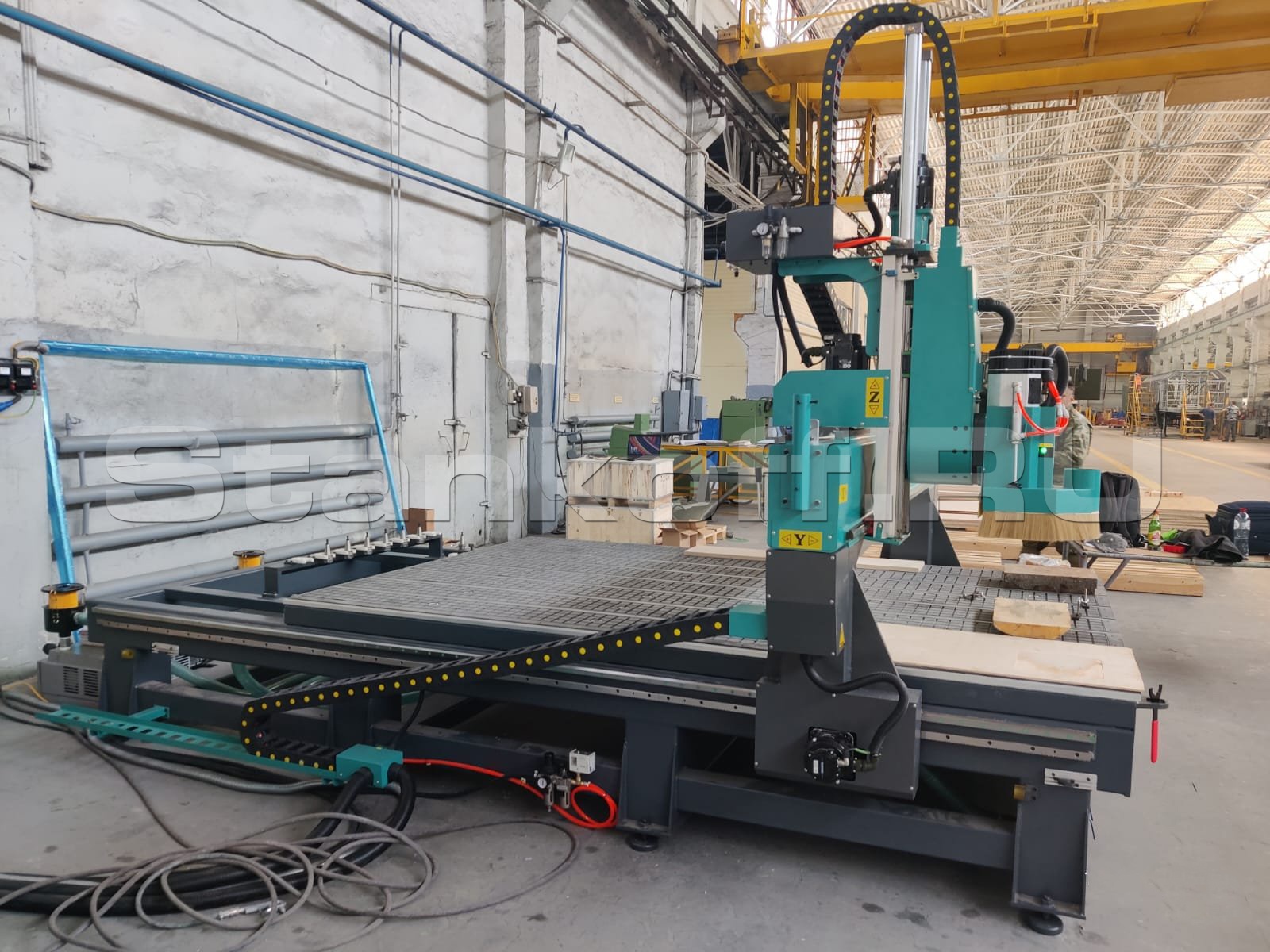

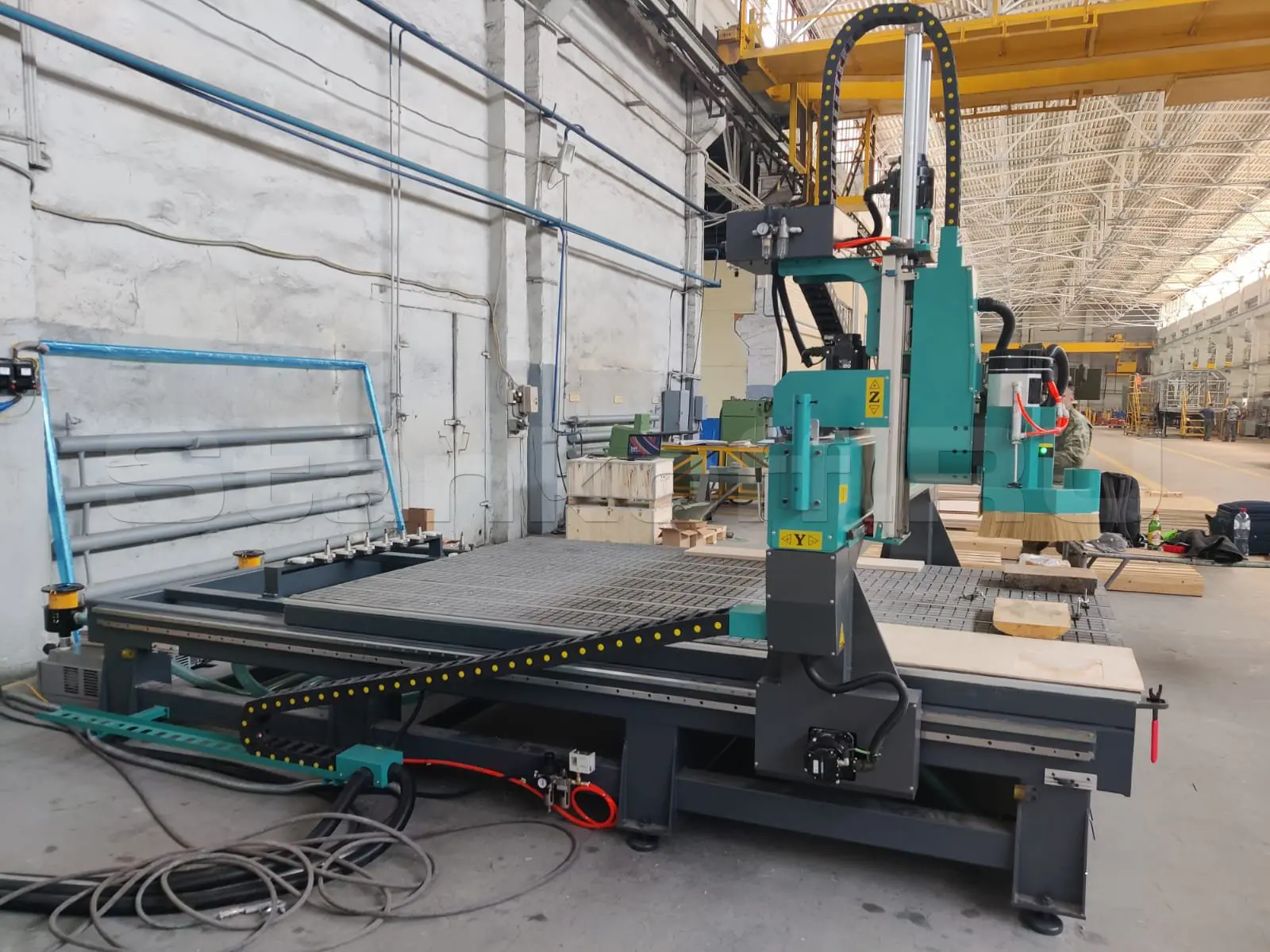

Выполненные проекты и статьи о TS 2030 ATC R

Мурманский строительный колледж имени Н.Е. Момота Ваш идеальный фрезерный станок с ЧПУ: 5 ключевых параметров для правильного...

Может ли ИИ заменить программистов станков с ЧПУ?

Топ-10 станков для бизнеса в 2025 году

Будущее за цифрами: как предприятия превращают данные в прибыль

12 передовых методов обработки поверхностей: ваш ключ к успеху на рынке

Читать все статьи

Сопутствующие товары

Фрезерные станки с ЧПУ

4-х осевые фрезерные станки с ЧПУ

Описание

Применение

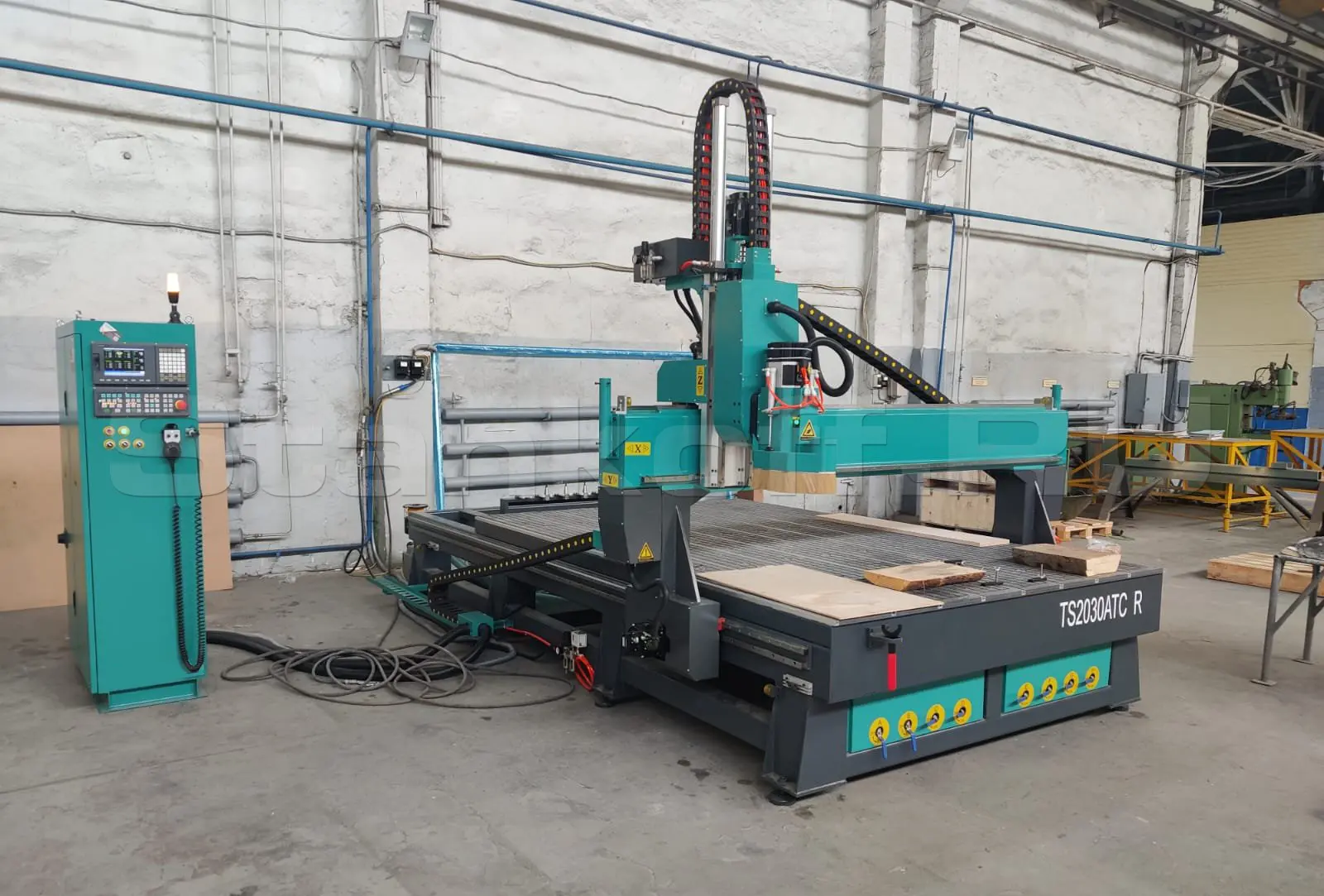

Фрезерный станок с ЧПУ TS 2030 ATC R с поворотным шпинделем предназначен для точной и производительной обработки крупноформатных заготовок. Рабочая зона 2100×3000 мм позволяет эффективно работать с листовыми материалами больших размеров. Поворотный шпиндель расширяет технологические возможности станка и обеспечивает обработку деталей под различными углами. Автоматическая смена инструмента сокращает время перехода между операциями и повышает производительность при многооперационной обработке. Станок подходит для серийного выпуска изделий сложной формы. Конструкция модели обеспечивает стабильную точность и качество обработки.

Комплектация

Станок TS 2030 ATC R – механическая часть	1 шт
Шпиндель 9 кВт HQD, воздушное охлаждение	1 шт
Щетка для шпинделя	1 шт
Электронный датчик измерения длины инструмента и высоты заготовки	1 шт
Стойка управления Syntec 6MB (4 координаты), Тайвань	1 шт
Вакуумный насос 5,5 кВт	2 шт
Комплект соединительных кабелей: Data Cable, Power Cable, etc.	1 комп
Патрон	8 шт
Начальный комплект фрез	1 комп
Цанга ER 32	1 комп
Набор приспособлений для прижима заготовки	1 комп
Система аспирации	1 шт.
ЗИП	1 комп

Особенности конструкции

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедших специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки.

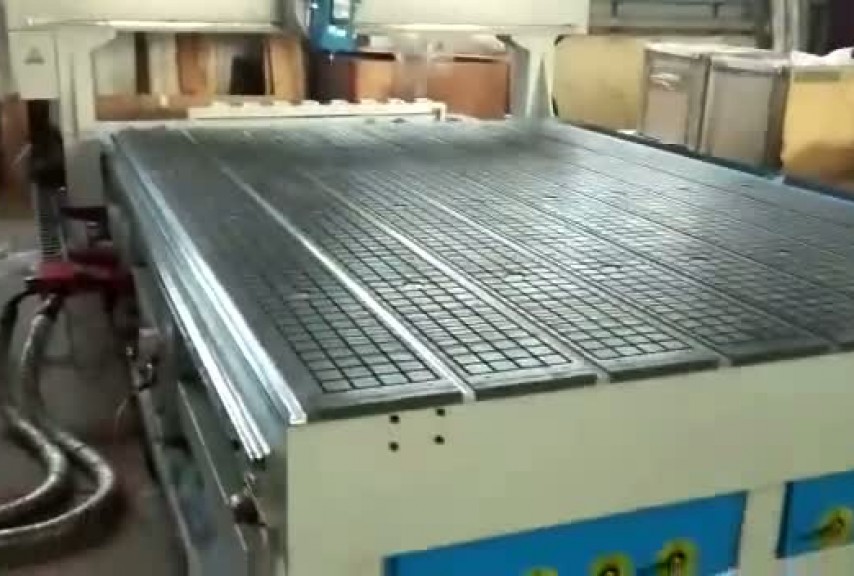

Вакуумный стол 8 зон

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станций по 7,5 кВт. каждая. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин. Рабочий стол имеет вакуумных 8 зон.

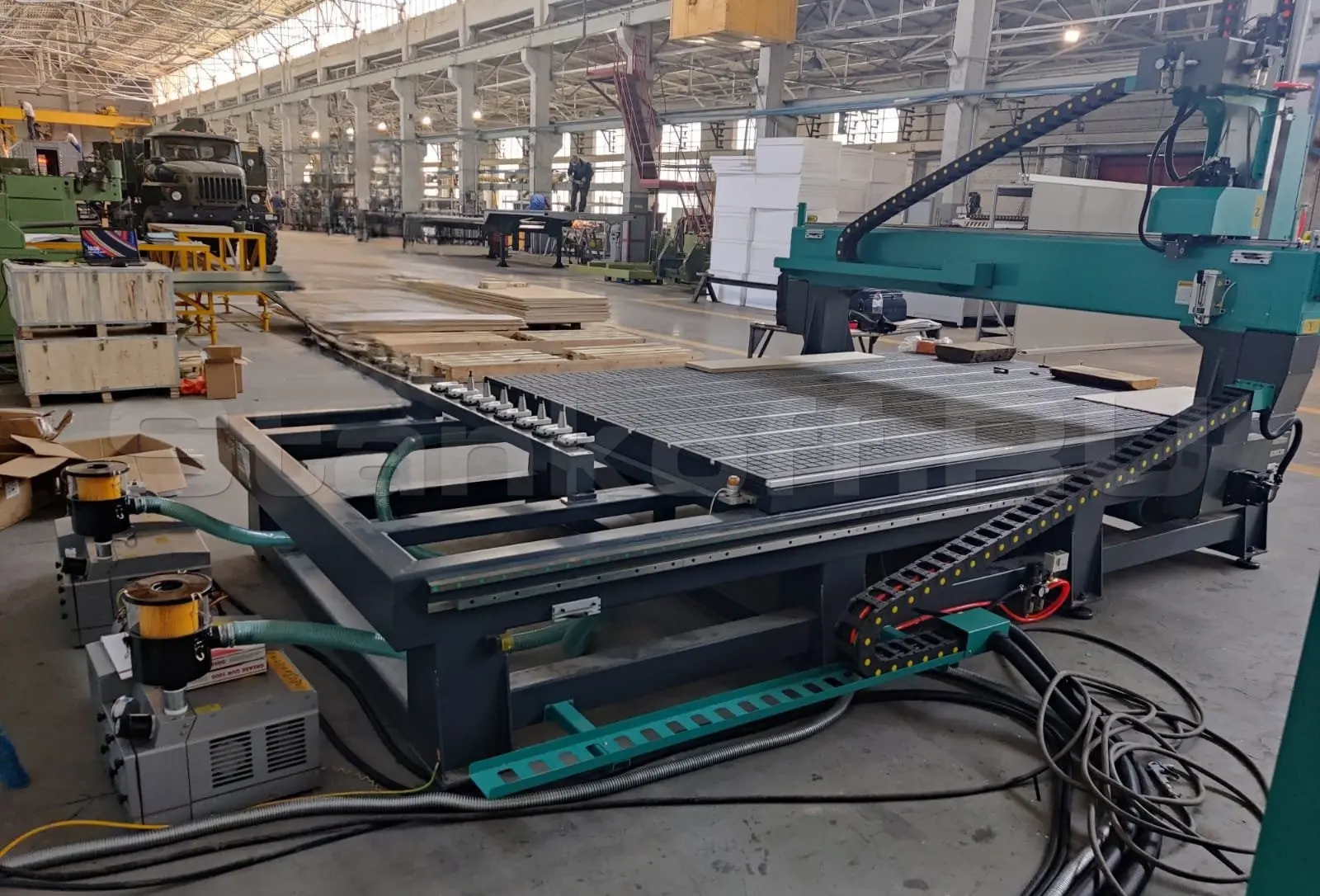

Вакуумные насосы 5,5 кВт

В комплекте со станком поставляется 2 вакуумных насоса роторно-пластинчатого типа мощностью 5,5 кВт.

Высокоточные направляющие (Тайвань)

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы HIWIN. Сечение направляющих 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность. Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Линейный магазин автоматической смены инструмента

Система автоматической смены инструмента с линейным магазином на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора, за счет чего повышается производительность станка в разы без потери точностных параметров.

Высокоскоростной шпиндель 9 кВт HQD

За счет высокой частоты вращения до 18 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Охлаждение принудительное от вентилятора установленного на валу шпинделя.

Сервоприводы Delta

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения. Данные cерводвигатели хорошо зарекомендовали себя высокой степенью надежности.

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

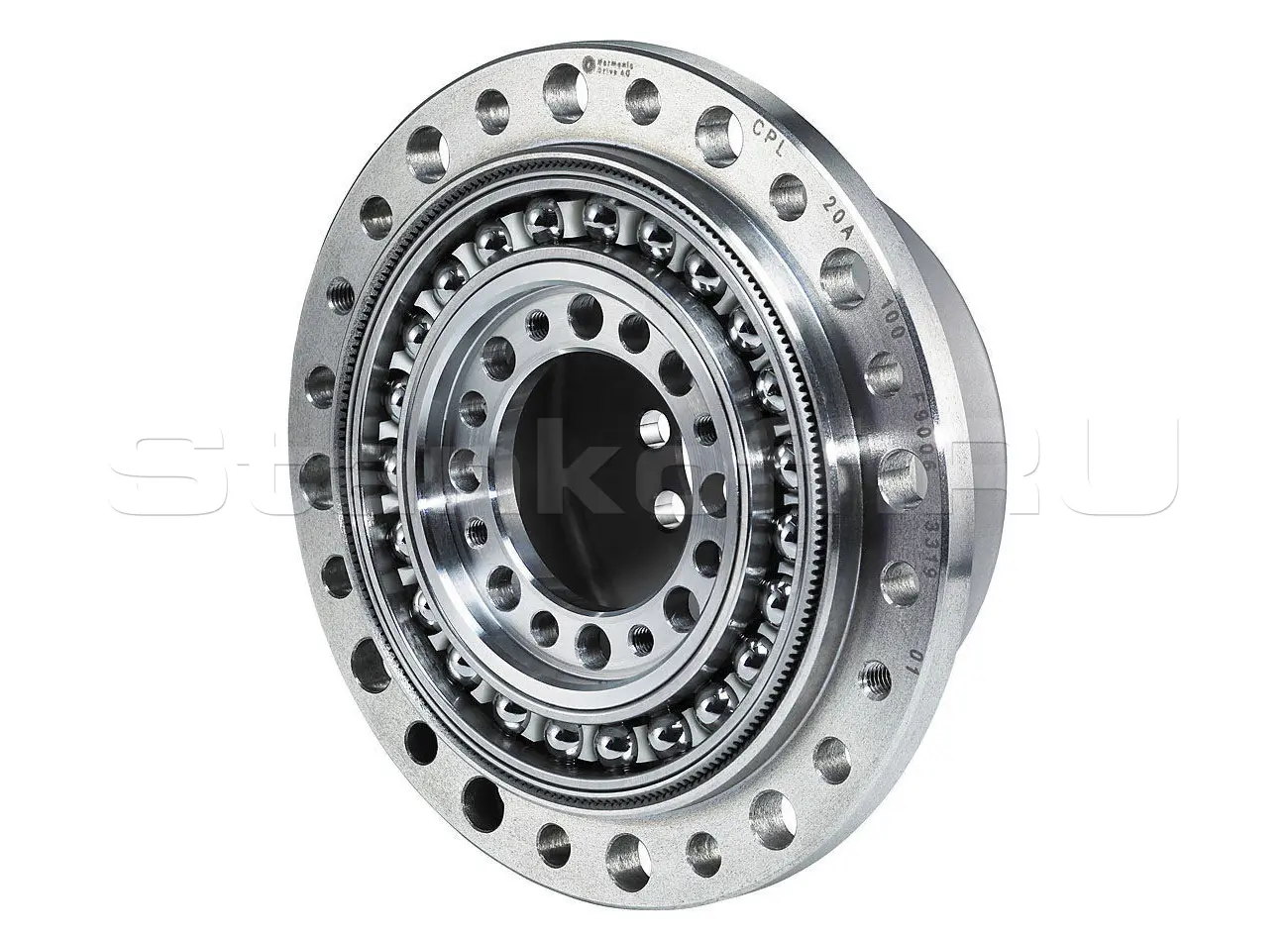

Безлюфтовый высокоточный волновой редуктор Motovario (Италия)

Угол поворота шпинделя - 180˚.В волновых редукторах используется передача, которая по своей конструкции всегда находится в натяге, что исключает свободный ход. Данные редукторы имеют ряд преимуществ в сравнении с другими типами редукторов: высокая редукция; улучшенные массо - габаритные характеристики; высокая кинематическая точность и плавность хода; высокая нагрузочная способность; передача момента через герметичные стенки.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

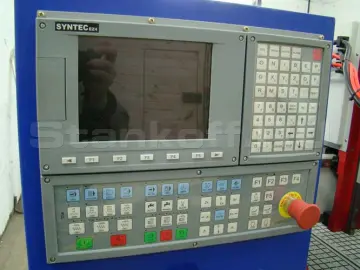

Система управления Syntec 6MB (Тайвань)

Система управления станком специализированная промышленная стойка для управления 4-х координатными центрами с ЧПУ — Syntec 6MB (Тайвань) Стойки Syntec зарекомендовали себя своей надёжностью, функциональностью и удобством управления. Компания Syntec является одним из лидеров на рынке систем управления обрабатывающими центрами.

Характеристики

Максимальная рабочая зона, мм	2100х3000
Ход шпинделя, мм	400
Мощность шпинделя, кВт	9
Смена инструмента	автоматическая
Тип охлаждения	Воздушное
Тип двигателей	серводвигатели
