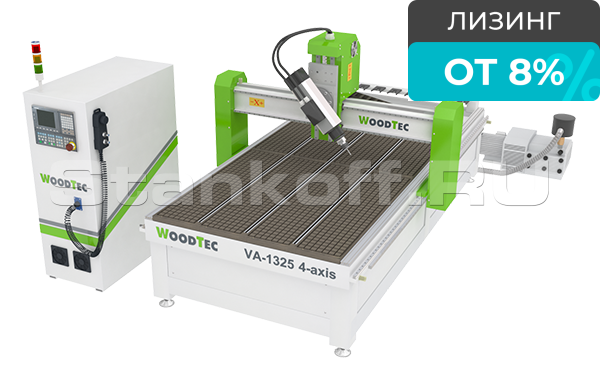

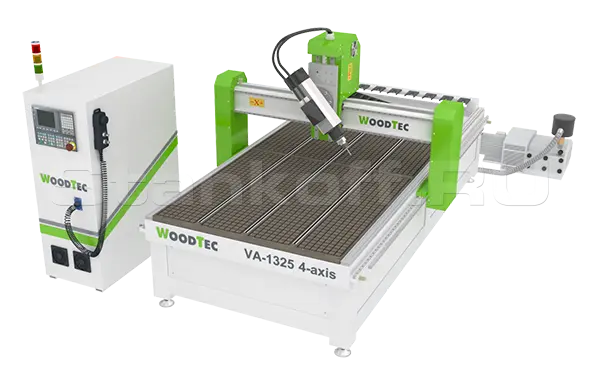

Фрезерно-гравировальный станок с ЧПУ Woodtec VA-1325 4-axis

Name: Фрезерно-гравировальный станок с ЧПУ Woodtec VA-1325 4-axis
Brand: WoodTec
Availability: PreOrder
Rating: 5 (1 reviews)

/ 3

Сравнить Вопросы

WoodTec (Китай)

Краткие характеристики

Артикул Woodtec VA-1325 4-axis

Размеры зоны обработки X и Y, наибольшие, мм	1300 х 2500
Перемещение шпинделя по оси Z, мм	400
Система смены инструмента	Автоматическая
Тип магазина	Линейный
Количество мест в магазине	8
Тип передачи по оси Z	ШВП
Тип передачи по оси X и Y	Косозубые рейки
Тип рабочего стола	Вакуумный и механический с T-пазами крепления 4 зоны, 2 вакуумных насоса по 5,5 кВт (160 м³/час) каждый
Тип электродвигателей перемещения	серводвигатели
Скорость рабочего хода, м/мин	0-20
Скорость холостого хода, м/мин	0-50
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя, кВт	9
Тип охлаждения шпинделя	воздушное
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	30
Габаритные размеры станка в упаковке, мм	3580х1650х1650 мм
Масса станка (брутто), кг	2500

Все характеристики

Модели серии

Все товары

Woodtec VA-2030 4-axis

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Алексей Ендуганов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.

Виды обрабатываемых материалов

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Схема обработки

Комплектация

№	Наименование	Кол-во, шт.	Примечание
1	Электрошпиндель HQD, Китай.(воздушное охлаждение)	1	9 кВт 18 000 об/мин
2	Частотный преобразователь для плавного изменения оборотов электрошпинделя	1

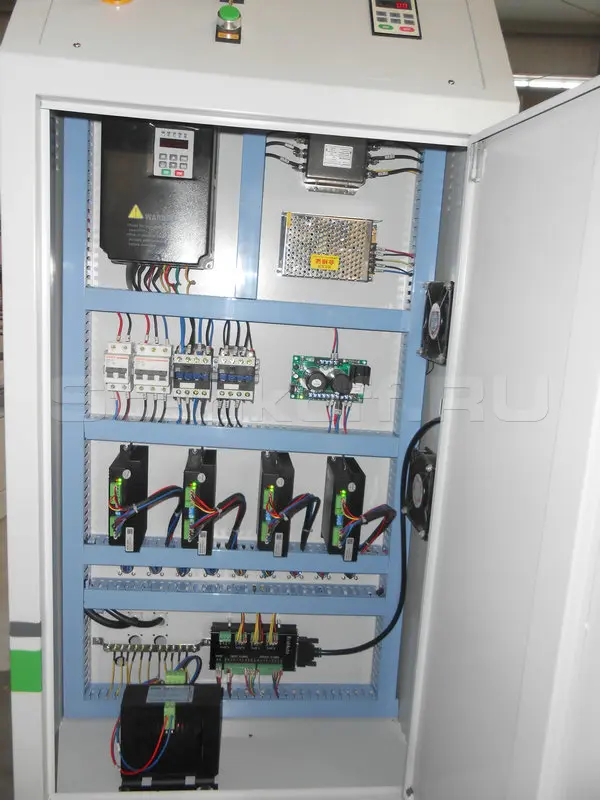

3	Шкаф с электрокомпонентами станка	1
4	Стойка управления станком SYNTEC	1	6 MB
5	Датчик измерения и калибровки инструмента	1	Стационарный, автоматический
6	Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами	1	Роторно-пластинчатый вакуумный насос 5,5 кВт (160 м³/час)
7	Электродвигатели осевого перемещения	5	Серводвигатели Yaskawa
8	Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект)	3
9	Передача при помощи косозубых реек по осям Y, X (комплект)	2
10	Необслуживаемый планетарный редуктор «SHIMPO-NIDEC» (Япония) по оси A	1
11	Шарико-винтовая передача по оси Z	1
12	Набор патронов для автоматической смены инструментов (комплект)	1	ISO30
13	Набор фрез для обработки дерева / МДФ / ДСП	1
14	Набор цанг, фиксация гайкой (комплект)	1	ER32

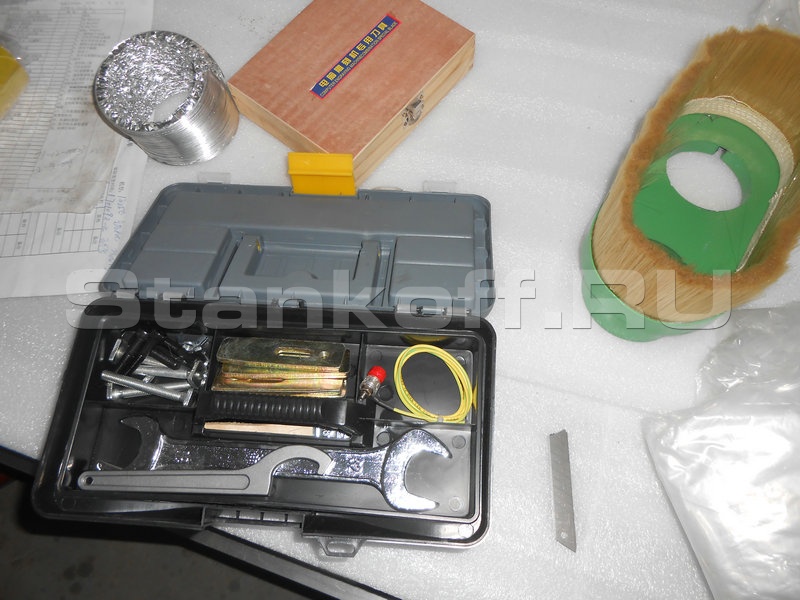

15	Набор гаечных ключей для обслуживания станка	1
16	Струбцина для механического крепления деталей (комплект)	1
17	Ящик с ЗИП	1
18	Аспирационный кожух на шпиндель	1
19	Программное обеспечение	1	на русском языке
20	Руководство пользователя	1	на русском языке

Конструктивные особенности

Цельносварная станина

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

Высокоточные линейные направляющие повышенной жесткости

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Высокопрецизионные шариковинтовые пары

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

Косозубая рейка по осям Х и У

Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

Рабочий стол с «Т» - пазами

Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений.

Промышленный электрошпиндель 5,5 кВт - 18 000 об/мин «HQD» (Китай)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой за которыми нужно следить).

Высокоточные шаговые двигатели

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

Датчик измерения и калибровки длины инструмента

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Пульт управления (RICH AUTO A11)

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.

Пылеулавливающий агрегат

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

Программное обеспечение «ArtCAM Express»

Программное обеспечение «ArtCAM Express»

Кроме продажи надежного станка с ЧПУ мы поможем вам в:

оперативной доставке
шеф-монтаже данного оборудования
обучении работы вашего персонала
гарантийного и постгарантийного обслуживания

Характеристики

Размеры зоны обработки X и Y, наибольшие, мм	1300 х 2500
Перемещение шпинделя по оси Z, мм	400
Система смены инструмента	Автоматическая
Тип магазина	Линейный
Количество мест в магазине	8
Тип передачи по оси Z	ШВП
Тип передачи по оси X и Y	Косозубые рейки
Тип рабочего стола	Вакуумный и механический с T-пазами крепления 4 зоны, 2 вакуумных насоса по 5,5 кВт (160 м³/час) каждый
Тип электродвигателей перемещения	серводвигатели
Скорость рабочего хода, м/мин	0-20
Скорость холостого хода, м/мин	0-50
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя, кВт	9
Тип охлаждения шпинделя	воздушное
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	30
Габаритные размеры станка в упаковке, мм	3580х1650х1650 мм
Масса станка (брутто), кг	2500
