Фрезерный станок TS 1325M

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Применение фрезерных станков является одним из самых популярных методов обработки камня и прочих материалов. Современные устройства с ЧПУ для работы по камню способны создавать неповторимый дизайн изделий. Они подходят для фрезерования по плоскости и в трехмерном пространстве. Используя данный станок по камню можно изготавливать барельефы, мемориалы и памятники с художественной резьбой, всевозможные скульптурные композиции и другие варианты надгробий, подразумевающие 2D/3D обработку материала.

Комплектация

Станок TS 1325 М – механическая часть 1 шт.
Шпиндель мощностью 5,5 кВт с водяным охлаждением
1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки 1 шт.
Шкаф электронного управления 1 шт.
Водяной насос для подачи СОЖ 1 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc. 1 комп.
Программное обеспечение NC-studio 1 комп.
Шаговые двигатели по всем осям 1 комп.
Цанга ER 25 1 комп.
Начальный комплект фрез 1 комп.
ЗИП 1 комп.

Особенности:


Сварная жесткая станина

Важнейшим компонентом в конструкции станка является станина. В основе станков серии TS 1325M - сварная станина, изготовленная из листового металла и труб прямоугольного сечения,толщиной стенки 18 мм, что обеспечивает высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров.

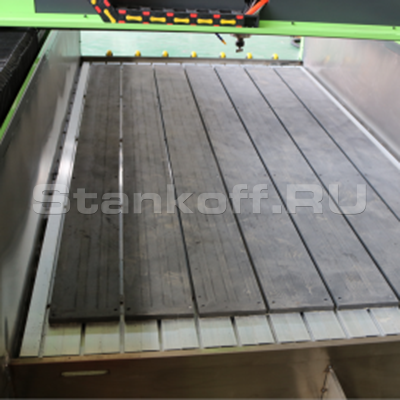

Рабочий стол

Стол представляет из себя герметичную ванну для сбора СОЖ. Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком (жертвенник)

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин

Высокопрецизионные винтовые пары

Сечение 25 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z

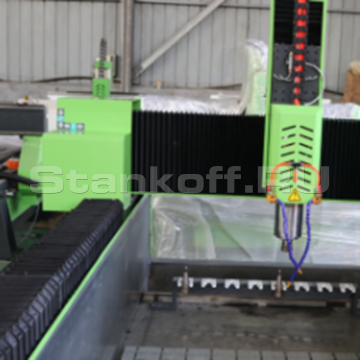

Закрытые направляющие

Все направляющие на станке надежно закрыты шторками, что не позволяет каменной стружки и СОЖ попадать на них. Тем самым повышая срок службы станка

Шаговые двигатели

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор

Система подачи СОЖ

Станок оснащен системой подачи СОЖ

Система централизованной смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве

Шпиндель 5.5 кВт

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Охлаждение двигателя водяное.

Отдельно стоящий электрошкаф

Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату NC STUDIO в системный блок и подключить при помощи DATA кабеля со станком

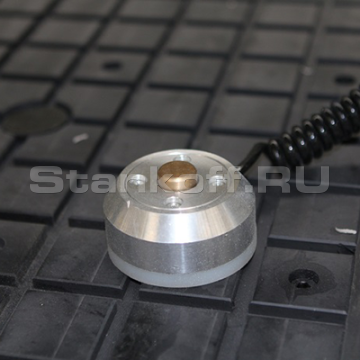

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Опции:


Поворотное устройство ( диаметр 200мм длина 1200мм )

Позволяют обрабатывать детали (тела вращения) условного диаметра до 200 мм.

Поворотное устройство ( диаметр 300мм длина 1200мм )

Позволяют обрабатывать детали (тела вращения) условного диаметра до 300 мм.

Система удаления стружки

Позволяет эффективно удалять стружку и пыль из зоны обработки

Серводвигатель «YASKAVA» (Япония)

Установленные на каждом узле (4шт.*0,85 Ват) для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) при высокой скорости перемещения.

Гибридные сервомоторы по всем осям

Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.

Высота портала Z 500

Высота портала Z 500

Увеличение высоты портала Z-500 Дает возможность устанавливать более высокие заготовки, а также удобство эксплуатации с загрузкой и выгрузкой материалов. А также возможна установка поворотного устройства: Позволяет обрабатывать детали тело вращения диаметром до 300 мм. длина 1200 мм.

Пульт DSP RichAuto А11

Система представляет собой ручной пульт управления и блок ЧПУ, устанавливаемый на станок. С помощью ручного пульта управления происходит позиционирование рабочего инструмента, установка режимов обработки материала, выбор и запуск программы обработки.

Пульт DSP RichAuto А18

Система представляет собой ручной пульт управления и блок ЧПУ, устанавливаемый на станок. С помощью ручного пульта управления происходит позиционирование рабочего инструмента, установка режимов обработки материала, выбор и запуск программы обработки.

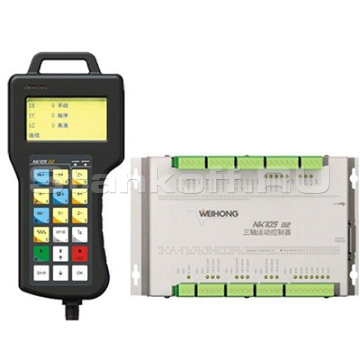

Пульт NK 105

Система представляет собой ручной пульт управления и блок ЧПУ, устанавливаемый на станок. С помощью ручного пульта управления происходит позиционирование рабочего инструмента, установка режимов обработки материала, выбор и запуск программы обработки.


Страна изготовления: Китай

Технические характеристики фрезерного станка TS 1325М
Рабочая зона (X*Y*Z) 1300x2500x400
Высота координаты Z 400/500(опция)
Направляющие X,Y,Z Линейные
Рейка X, Y Косозубая рейка
Механизм привода Z Шарико-винтовая передача
Двигатель привода X,Y, Z Шаговый/серво (опция)
Шпиндель 5,5 кВт
Охлаждения шпинделя Водяное охлаждение
Частота вращения шпинделя 6000-24000 об/мин
Станина Сварная
Система смазки Централизованная система смазки
Скорость позиционирования до 10 м/мин
Макс. скорость перемещения (холостой ход) до 10 м/мин
Макс. скорость фрезерования до 6 м/мин
Система управления – тип СЧПУ NC Studio (опции: DSP пульт A11/А18/ NK 105, Mach3)
Программное обеспечение Type3
Напряжение питания 380V/220V
Габариты станка 3650х2350х1900
Масса станка 1500 кг
