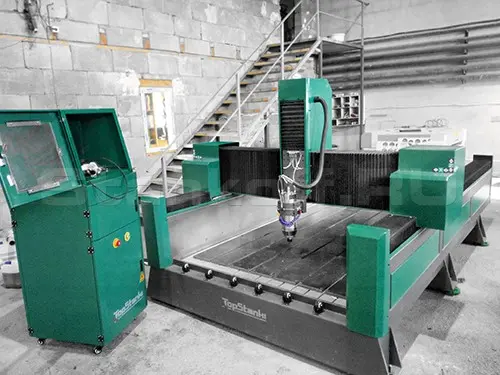

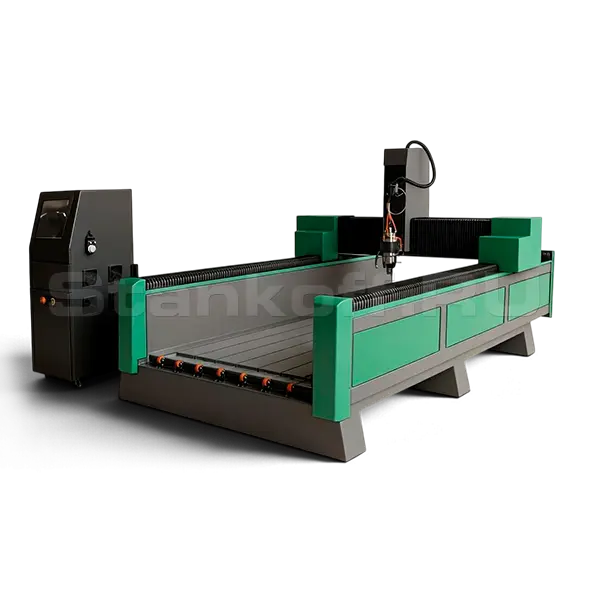

Фрезерный станок TS 1735M

Name: Фрезерный станок TS 1735M
Price: 1761884 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул TS 1735M

Рабочая зона (X,Y), мм	1700x3500
Высота координаты Z, мм	400
Направляющие X,Y,Z	Линейные прямоугольного сечения
Механизм привода X, Y	Косозубая передача шестерня-рейка
Механизм привода Z	Шарико-винтовая передача
Мощность шпинделя, кВт	5,5 HQD
Охлаждения шпинделя	Водяное
Макс. частота вращения шпинделя, об/мин	24000
Станина	Сварная
Система смазки	Централизованная система смазки
Скорость фрезеровки, м/мин	10
Макс. скорость перемещения (холостой ход), м/мин	20
Система управления (пульт)	DSP RichAuto A11
Напряжение питания, В	380
Габариты станка (ДxШxВ), мм	4500х2350х2000
Вес станка, кг	2200

Все характеристики

Модели серии

Все товары

TS 1325M

TS 6090M

TS 9015M

TS 1530М

Цена под заказ

1 761 884 ₽

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Алексей Ендуганов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Применение фрезерных станков является одним из самых популярных методов обработки камня и прочих материалов. Современные устройства с ЧПУ для работы по камню способны создавать неповторимый дизайн изделий. Они подходят для фрезерования по плоскости и в трехмерном пространстве. Используя данный станок по камню можно изготавливать барельефы, мемориалы и памятники с художественной резьбой, всевозможные скульптурные композиции и другие варианты надгробий, подразумевающие 2D/3D обработку материала.

Комплектация

Станок TS 1735 М – механическая часть	1 шт.
Шпиндель мощностью 5,5 кВт с водяным охлаждением	1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки	1 шт.
Шкаф электронного управления	1 шт.
Водяной насос для подачи СОЖ	1 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc.	1 комп.
Пульт DSP RichAuto A11	1 комп.
Цанга ER25	1 комп.
ЗИП	1 комп.
Серводвигатели Leadshine
Планетарные редукторы Nidec-Shimpo по осям X, Y

Особенности:

Сварная жесткая станина

Важнейшим компонентом в конструкции станка является станина. В основе станков серии TS 1735M - сварная станина, изготовленная из листового металла и труб прямоугольного сечения,толщиной стенки 18 мм, что обеспечивает высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров.

Рабочий стол

Стол представляет из себя герметичную ванну для сбора СОЖ. Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком (жертвенник).

Высокоточные направляющие

Станок по всем осям оснащен линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.

Высокопрецизионные винтовые пары

Сечение 25 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Закрытые направляющие

Все направляющие на станке надежно закрыты шторками, что не позволяет каменной стружки и СОЖ попадать на них. Тем самым повышая срок службы станка

Серводвигатели

За перемещение портала, суппорта и шпинделя по осям отвечают высокоточные двигатели Leadshine, обеспечивающие высокую скорость и точность обработки. По осям X и Y двигатели работают совместно с планетарными редукторами Nidec-Shimpo, которые обеспечивают высокий крутящий момент и минимальный люфт.
Такая конструкция позволяет точно обрабатывать даже твёрдые породы камня с твёрдостью до 7 баллов по шкале Мооса, снижает вибрации, повышает точность обработки контуров и обеспечивает стабильную работу оборудования при интенсивных нагрузках.

Система подачи СОЖ

Станок оснащен системой подачи СОЖ.

Система централизованной смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Шпиндель 5,5 кВт

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Охлаждение двигателя водяное.

Отдельно стоящий электрошкаф

Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Характеристики

Рабочая зона (X,Y), мм	1700x3500
Высота координаты Z, мм	400
Направляющие X,Y,Z	Линейные прямоугольного сечения
Механизм привода X, Y	Косозубая передача шестерня-рейка
Механизм привода Z	Шарико-винтовая передача
Мощность шпинделя, кВт	5,5 HQD
Охлаждения шпинделя	Водяное
Макс. частота вращения шпинделя, об/мин	24000
Станина	Сварная
Система смазки	Централизованная система смазки
Скорость фрезеровки, м/мин	10
Макс. скорость перемещения (холостой ход), м/мин	20
Система управления (пульт)	DSP RichAuto A11
Напряжение питания, В	380
Габариты станка (ДxШxВ), мм	4500х2350х2000
Вес станка, кг	2200
