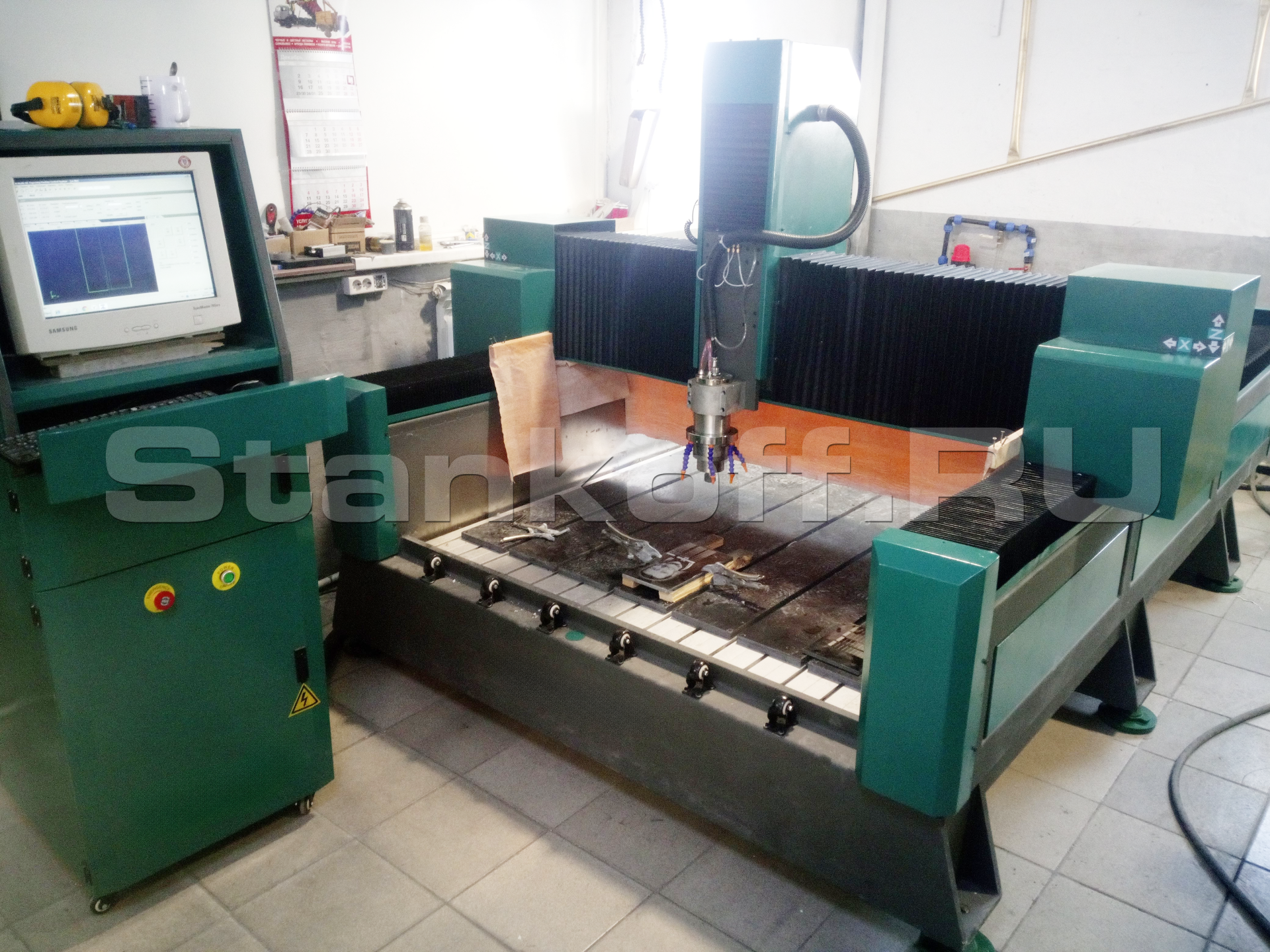

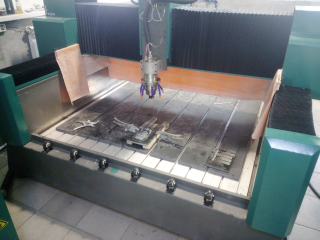

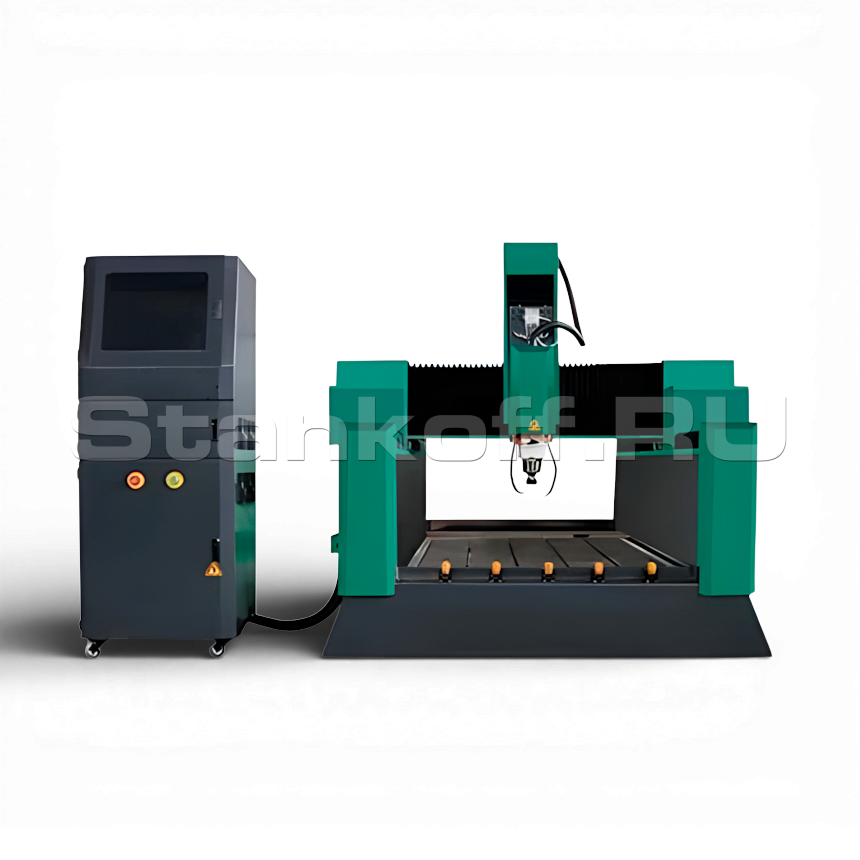

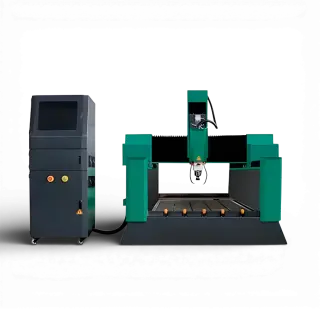

Фрезерный станок TS 9015M

Name: Фрезерный станок TS 9015M
Price: 1038065 RUB
Availability: InStock
Rating: 5 (3 reviews)

/ 3

Сравнить Вопросы

Китай

Краткие характеристики

Артикул TS 9015M

Рабочая зона (X,Y), мм	900x1500
Высота координаты Z, мм	400 (опция-500)
Направляющие X,Y,Z	Линейные квадратного типа
Механизм привода X, Y	Косозубая передача шестерня-рейка
Механизм привода Z	Шарико-винтовая передача
Двигатель привода X,Y, Z	Шаговый
Мощность шпинделя, кВт	5,5 (опция- 3,2/4,5 HQD)
Охлаждения шпинделя	Водяное
Макс. частота вращения шпинделя, об/мин	24000
Система смазки	Централизованная система смазки
Макс. скорость позиционирования, м/мин	10
Макс. скорость перемещения (холостой ход), м/мин	10
Система управления – тип С ЧПУ	NC Studio (опции: DSP пульт A11/А18/ NK 105, Mach3)
Программное обеспечение	Type3
Напряжение питания, В	380/220
Габариты станка (ДxШxВ), мм	2500х2000х1800
Масса станка, кг	1000

Все характеристики

Модели серии

Все товары

TS 1325M

TS 6090M

TS 1530М

1 038 065 ₽ обновлено 26 сентября

В наличии на складе

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Олег Селезнев

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Применение фрезерных станков является одним из самых популярных методов обработки камня и прочих материалов. Современные устройства с ЧПУ для работы по камню способны создавать неповторимый дизайн изделий. Они подходят для фрезерования по плоскости и в трехмерном пространстве. Используя данный станок по камню можно изготавливать барельефы, мемориалы и памятники с художественной резьбой, всевозможные скульптурные композиции и другие варианты надгробий, подразумевающие 2D/3D обработку материала.

Комплектация

Станок TS 9015М – механическая часть	1 шт.
Шпиндель мощностью 5,5 кВт с водяным охлаждением	1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки	1 шт.
Шкаф электронного управления	1 шт.
Водяной насос для подачи СОЖ	1 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc.	1 комп.
Программное обеспечение NC-studio	1 комп.
Цанги	1 комп.
ЗИП	1 комп.

Особенности:

Сварная жесткая станина

Важнейшим компонентом в конструкции станка является станина. В основе станков серии TS 9015M - сварная станина, изготовленная из листового металла и труб прямоугольного сечения,толщиной стенки 18 мм, что обеспечивает высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров.

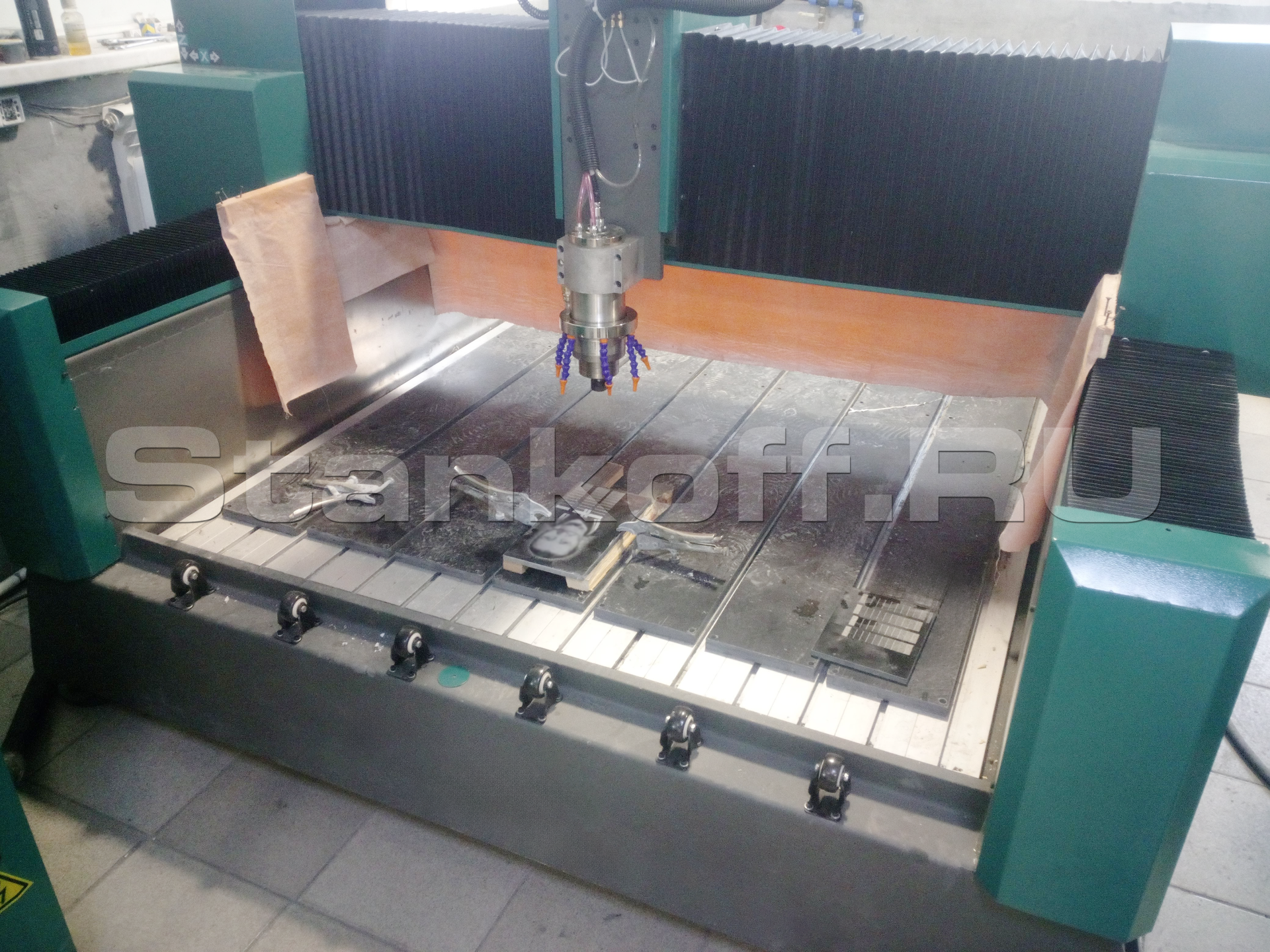

Рабочий стол

Стол представляет из себя герметичную ванну для сбора СОЖ. Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком (жертвенник)

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин

Высокопрецизионные винтовые пары

Сечение 25 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z

Закрытые направляющие

Все направляющие на станке надежно закрыты шторками, что не позволяет каменной стружки и СОЖ попадать на них. Тем самым повышая срок службы станка

Шаговые двигатели

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор

Система подачи СОЖ

Станок оснащен системой подачи СОЖ

Система централизованной смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве

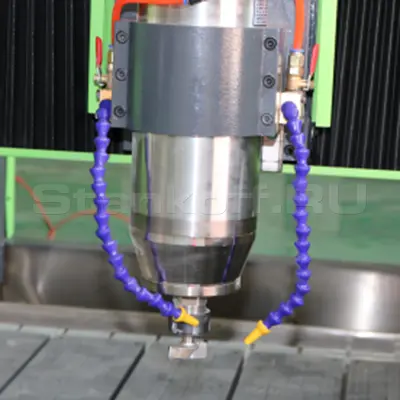

Шпиндель 5,5 кВт

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Охлаждение двигателя водяное.

Отдельно стоящий электрошкаф

Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий

Система управления

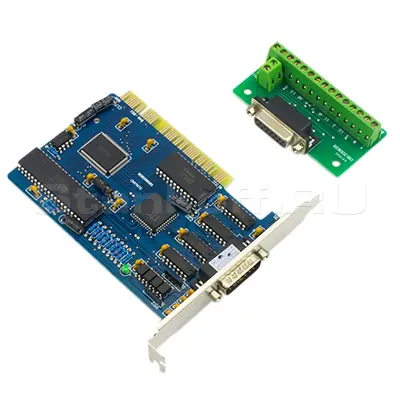

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату NC STUDIO в системный блок и подключить при помощи DATA кабеля со станком

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Опции:

Поворотное устройство ( диаметр 200мм длина 1200мм )

Позволяют обрабатывать детали (тела вращения) условного диаметра до 200 мм.

Поворотное устройство ( диаметр 300мм длина 1200мм )

Позволяют обрабатывать детали (тела вращения) условного диаметра до 300 мм.

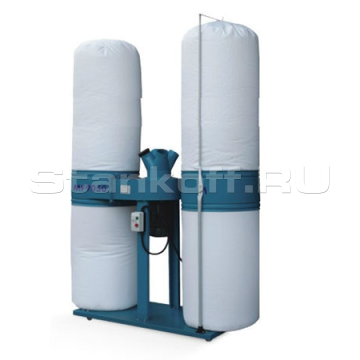

Система удаления стружки

Позволяет эффективно удалять стружку и пыль из зоны обработки

Серводвигатель «YASKAVA» (Япония)

Установленные на каждом узле (4шт.*0,85 Ват) для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) при высокой скорости перемещения.

Гибридные сервомоторы по всем осям

Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.

Высота портала Z 500

Увеличение высоты портала Z-500 Дает возможность устанавливать более высокие заготовки, а также удобство эксплуатации с загрузкой и выгрузкой материалов. А также возможна установка поворотного устройства: Позволяет обрабатывать детали тело вращения диаметром до 300 мм. длина 1200 мм.

Пульт DSP RichAuto А11

Система представляет собой ручной пульт управления и блок ЧПУ, устанавливаемый на станок. С помощью ручного пульта управления происходит позиционирование рабочего инструмента, установка режимов обработки материала, выбор и запуск программы обработки.

Пульт DSP RichAuto А18

Пульт NK 105

Характеристики

Рабочая зона (X,Y), мм	900x1500
Высота координаты Z, мм	400 (опция-500)
Направляющие X,Y,Z	Линейные квадратного типа
Механизм привода X, Y	Косозубая передача шестерня-рейка
Механизм привода Z	Шарико-винтовая передача
Двигатель привода X,Y, Z	Шаговый
Мощность шпинделя, кВт	5,5 (опция- 3,2/4,5 HQD)
Охлаждения шпинделя	Водяное
Макс. частота вращения шпинделя, об/мин	24000
Система смазки	Централизованная система смазки
Макс. скорость позиционирования, м/мин	10
Макс. скорость перемещения (холостой ход), м/мин	10
Система управления – тип С ЧПУ	NC Studio (опции: DSP пульт A11/А18/ NK 105, Mach3)
Программное обеспечение	Type3
Напряжение питания, В	380/220
Габариты станка (ДxШxВ), мм	2500х2000х1800
Масса станка, кг	1000
