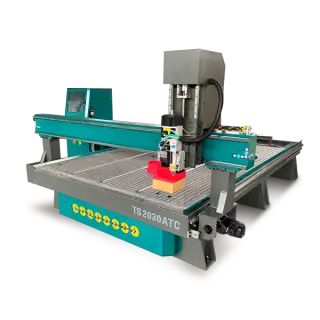

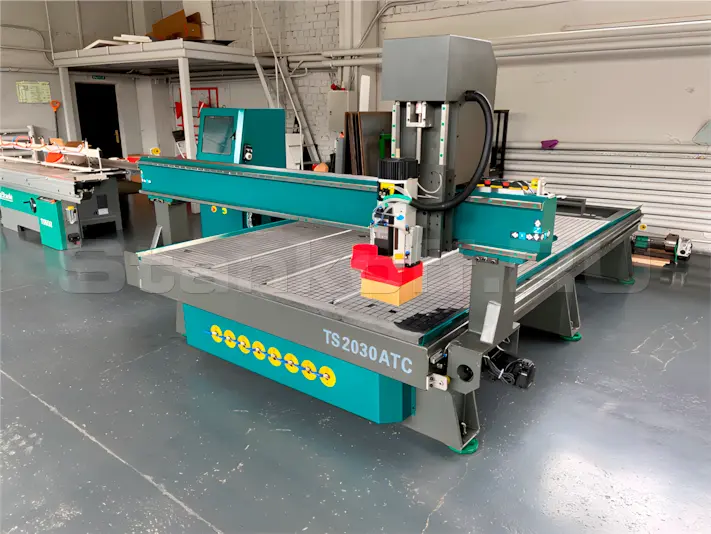

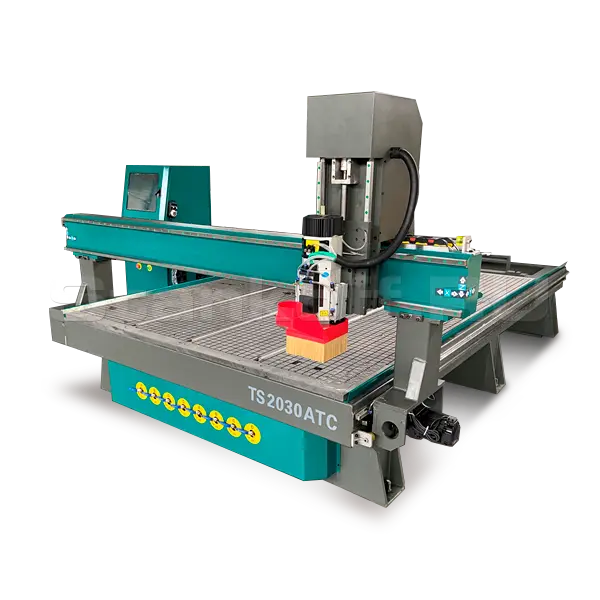

Фрезерный станок с полуавтоматической сменой инструмента и ЧПУ TS2030 SATC

Name: Фрезерный станок с полуавтоматической сменой инструмента и ЧПУ TS2030 SATC
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы (1)

Китай

Краткие характеристики

Артикул TS2030 SATC

Рабочая зона (X/Y/Z), мм	2100х3000х350
Тип направляющих	линейные квадратного типа
Мощность привода по осям X/Y/ Z, Вт	750/750/450
Мощность двигателя, кВт	9
Макс. частота вращения шпинделя, об/мин	24000
Диаметр цанги	ER32
Макс. скорость позиционирования, м/мин	30
Система управления	NK105G3
Программное обеспечение	Type3
Напряжение питания, В	220/380
Габариты станка (ДxШxВ), мм	4050х2650х1850
Вес станка, кг	2500

Все характеристики

Модели серии

Все товары

TS1325 SATC

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Максим Грачев

+7 (800) 5555-770

Заказать обратный звонок

Кому подходит

Подходит для отраслей Производство мебели Деревообработка Производство дверей Универсальное применение

Уровень оборудования Профессиональный

Уровень автоматизации Автоматический

Класс точности обработки Высокая точность

Оптимальный выбор

МДФ, ДСП, фанера, ламинированные плиты

до 50 мм

Массив дерева

до 40 мм

Акрил и композитные панели

листы крупного формата

Размер заготовки

до 2070x2800 мм

Когда стоит рассмотреть другие модели

Если работаете преимущественно с малым форматом (до листа фанеры 1525x1525 мм) – обратите внимание на TS 1515 с компактными габаритами и более низкой ценой входа.

Что получает производство

Высокую производительность – обработка целого листа за один установ материала

Снижение себестоимости продукции за счёт безотходного раскроя

Готовность к круглосуточной работе благодаря промышленным компонентам

Быстрая окупаемость за счёт невысокой цены входа и экономии материала

Где наиболее эффективен

Крупные мебельные производства

Фасады, столешницы, корпусная мебель. Раскрой полного листа МДФ или ДСП за один установ – сборочные участки получают готовые детали без обрезков и стыков.

Производство дверей и МДФ-панелей

Фрезеровка профилей, выборка под фурнитуру, рельефная декоративная обработка. Жёсткая станина обеспечивает чистую кромку даже на тонких пропилах

Рекламное производство крупного формата

Объёмные буквы, стенды, вывески, фасадные конструкции. Большое рабочее поле закрывает изделия, которые обычно делают на нескольких станках или сваривают из секций

Какие проблемы решает

Проблема

Небольшие станки не вмещают целый лист МДФ – нужны перепилы и стыковка деталей.

Решение

Рабочее поле TS2030 составляет 2100×3000 мм и полностью перекрывает формат листа 2070×2800 мм – лист загружается целиком.

Проблема

Недостаточная жёсткость станка для высокоточного фрезерования МДФ и алюминия

Решение

Усиленная массивная станина с продольной балкой, линейные направляющие Hiwin, косозубая рейка по осям X и Y, ШВП по оси Z обеспечивают высокую жесткость конструкции.

Проблема

На длинных программах оператор устаёт стоять у станка и контролировать процесс

Решение

Серво-гибридные двигатели с энкодером и автоматический контроль параметров – станок работает почти без участия оператора. Один оператор ведёт несколько изделий параллельно – рост производительности без найма дополнительных людей.

Проблема

При работе с разным материалом сложно быстро перенастроить станок под новую партию.

Решение

Понятное управление пультом NK-105.

За счёт чего достигается результат

Цельносварная станина с механической обработкой

Гасит вибрации и обеспечивает чистую кромку при высоких скоростях.

Серво-гибридные двигатели с энкодером

Высокоточное позиционирование шпинделя при высокой скорости перемещения, без потери качества на серии.

Вакуумный стол

Надёжно фиксирует заготовки без струбцин, лист не смещается в процессе обработки.

Шпиндель 9 кВт с воздушным охлаждением

Тянет ДСП, МДФ, массив, любые полистиролы. Высокая мощность и скорость вращения при принудительном воздушном охлаждении.

Если коротко

Со станком TS 2030 вы получаете промышленную точность и возможность работать со стандартным листом МДФ 2070х2800 мм без подрезки и стыковки. Идеально для крупных мебельных производств, изготовления дверей, фасадов и рекламных конструкций большого формата. А если ваши задачи лежат за пределами оптимального диапазона – расскажите о них, подскажем, какая модель из линейки подойдёт лучше.

Конструктив

Применение

Фрезерный станок с ЧПУ TS2030 SATC предназначен для фрезеровки, раскроя и гравировки дерева, ДСП, МДФ, фанеры, пластика, акрила, оргстекла и искусственного камня. Полуавтоматическая смена инструмента упрощает переналадку и ускоряет выполнение различных операций.

Область применения

Станок применяется для фрезеровки, гравировки и раскроя в мебельном и рекламном производстве, изготовлении сувениров, декора, прототипов и модельных изделий. Подходит для производства мебельных фасадов и элементов интерьера, обработки пластиков, создания рельефных изображений, форм и других изделий сложной конфигурации.

Особенности конструкции

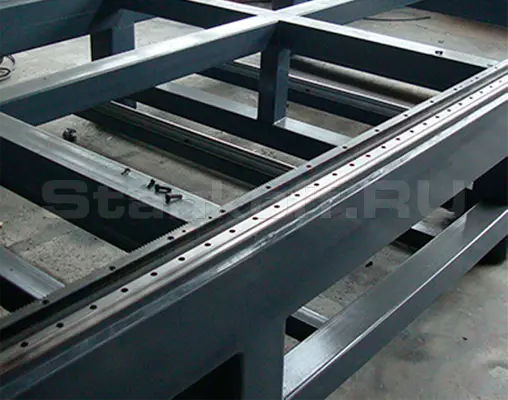

Cварная жесткая станина

Массивная сварная станина из толстостенного стального профиля проходит термическую обработку для снятия внутренних напряжений. Жесткая конструкция снижает вибрации, обеспечивает стабильную геометрию станка и сохраняет точность обработки при длительной эксплуатации.

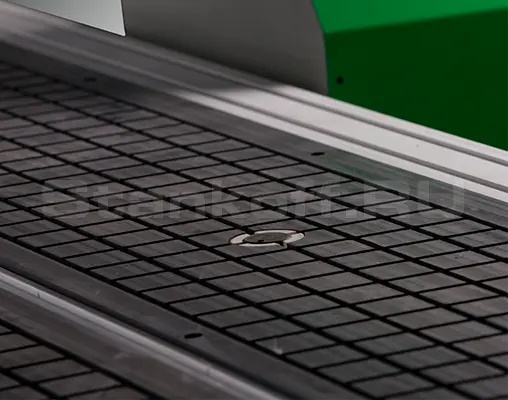

Вакуумный стол

Обеспечивает быструю и надежную фиксацию заготовки с помощью вакуумной системы, сокращая время подготовки к обработке. Для механического крепления деталей предусмотрены Т-образные пазы, позволяющие использовать струбцины и другие зажимные элементы.

Механизм привода оси Z – ШВП

ШВП диаметром 32 мм обеспечивает точное перемещение шпинделя по оси Z, минимальный люфт и стабильное позиционирование инструмента при обработке.

Механизм привода осей X, Y – косозубая рейка

Перемещение по осям X и Y осуществляется по косозубой зубчатой рейке. Такая передача обеспечивает плавный ход, повышенную точность позиционирования и позволяет развивать высокую скорость холостых перемещений.

Высокоточные направляющие

По всем осям станка установлены профильные линейные направляющие HIWIN или аналогичного класса сечением 25 мм. Высокая жесткость и грузоподъемность направляющих обеспечивают точное перемещение портала, стабильность обработки и длительный ресурс оборудования.

Шпиндель 9 кВт с воздушным охлаждением

Шпиндель с частотой вращения до 24 000 об/мин обеспечивает качественную обработку древесины, пластика, акрила и других материалов. Воздушное охлаждение поддерживает стабильную работу шпинделя при длительной эксплуатации.

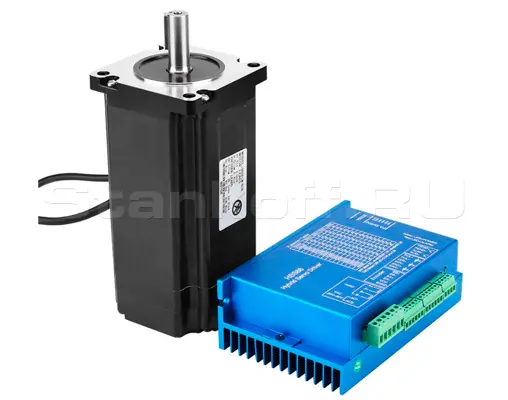

Сервогибриды Leadshine

Сервогибридные приводы по осям X, Y и Z обеспечивают точное позиционирование шпинделя, стабильное перемещение по заданной программе и высокую динамику работы. Система с обратной связью повышает надежность позиционирования и снижает риск потери шагов.

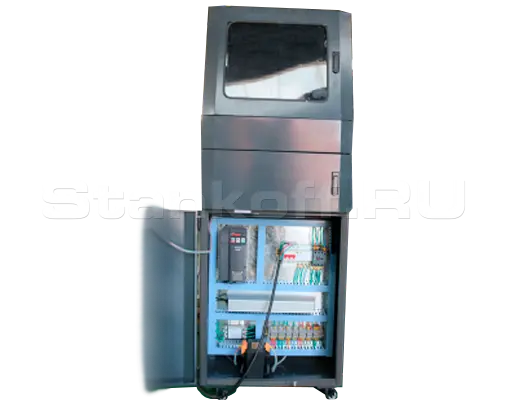

Отдельностоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.

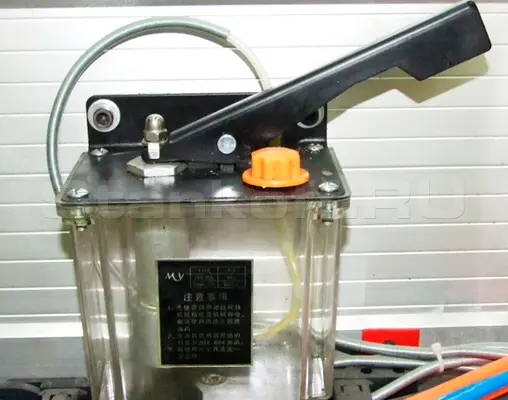

Централизованная система смазки

Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Система управления

Пульт DSP NK105 G3

Дополнительные опции

Комплектация

Станок – механическая часть
Стол с вакуумной подготовкой и возможностью механического крепления заготовок
Шпиндель мощностью 9 кВт с воздушным охлаждением
Сервогибриды Leadshine
Передача по оси Z – прямая через муфту
Линейные направляющие квадратного сечения по осям X и Y
Косозубая передача шестерня-рейка по осям X и Y
Шарико-винтовая передача по оси Z
Шкаф электронного управления
Комплект соединительных кабелей
Система управления NK105 G3
Программное обеспечение Type3
Автоматическая система смазки
Датчик измерения длины инструмента и высоты заготовки
ЗИП
Приспособления для механического крепления заготовок
Щетка-кожух на шпиндель и система аспирации

Характеристики

Рабочая зона (X/Y/Z), мм	2100х3000х350
Тип направляющих	линейные квадратного типа
Мощность привода по осям X/Y/ Z, Вт	750/750/450
Мощность двигателя, кВт	9
Макс. частота вращения шпинделя, об/мин	24000
Диаметр цанги	ER32
Макс. скорость позиционирования, м/мин	30
Система управления	NK105G3
Программное обеспечение	Type3
Напряжение питания, В	220/380
Габариты станка (ДxШxВ), мм	4050х2650х1850
Вес станка, кг	2500

Доп. оборудование

Вихревой вакуумный насос 5,5 кВт 90 510 ₽

Пылеулавливающий агрегат DC3000

Фреза прямая двухзаходная DJTOL A2ZX6.25 1 480 ₽

Пока нет отзывов об этом товаре. Будьте первым.

Оставить свой отзыв

Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!

Задать вопрос

Раскрой фанеры 30 мм на ЧПУ-фрезере за один проход

Матвей Новичок 03 сентября

Можно ли на фрезерном станке с ЧПУ раскроить лист фанеры толщиной 30 мм за один проход?

0 0

Артём Эксперт Stankoff.RU Руководитель направления фрезерных и лазерных станков с ЧПУ, переработки отходов 04 сентября, 14:33

Добрый день, Матвей! Да, при достаточной мощности шпинделя, жёсткости станка и правильно подобранной фрезе фанеру толщиной 30 мм можно обрабатывать за один проход. Однако конкретная глубина реза зависит от сорта фанеры, типа фрезы, её диаметра и требуемой скорости обработки. Для чистового результата толстый материал иногда обрабатывают в несколько проходов.
