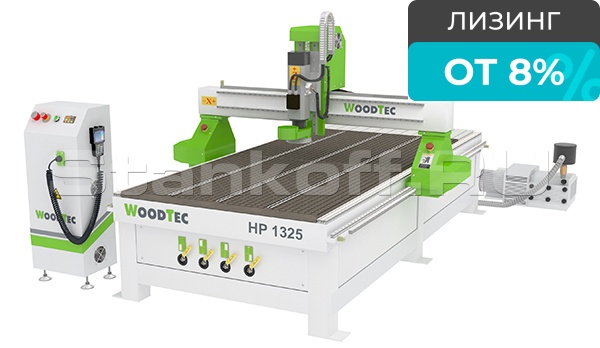

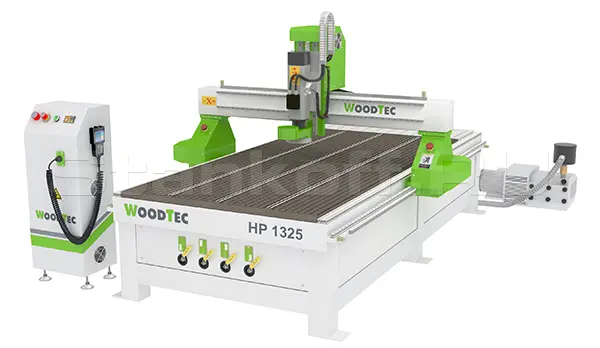

Фрезерно-гравировальный станок с ЧПУ с полуавтоматической сменой инструмента WoodTec HP 1325

Name: Фрезерно-гравировальный станок с ЧПУ с полуавтоматической сменой инструмента WoodTec HP 1325
Brand: WoodTec
Availability: InStock
Rating: 5 (2 reviews)

В наличии на складе

/ 4

Сравнить Вопросы

WoodTec (Китай)

Краткие характеристики

Артикул HP 1325

Размеры зоны обработки X и Y, наибольшие, мм	1300 х 2500
Перемещение шпинделя по оси Z, мм	230
Система смены инструмента	Полуавтоматическая
Тип передачи по оси Z	ШВП
Тип передачи по оси X и Y	Косозубые рейки
Тип рабочего стола	Вакуумный и механический с «Т»- пазами крепления 4 зоны
Тип электродвигателей перемещения	Шаговые
Скорость рабочего хода, м/мин	0 – 10
Скорость холостого хода, м/мин	0 – 17
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя, кВт	9
Тип охлаждения шпинделя	воздушное
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	17,5
Габаритные размеры станка в упаковке, мм	3050х1500х1490
Масса станка (брутто), кг	1400

Все характеристики

Модели серии

Все товары

HP 2030 C

HP 1325 С

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Артур Ахметзянов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.

Виды обрабатываемых материалов

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Комплектация:

№	Наименование	Кол-во, шт.	Примечание
1	Электрошпиндель HQD, Китай.(воздушное охлаждение)	1	9 кВт 18 000 об/мин
2	Частотный преобразователь для плавного изменения оборотов электрошпинделя	1
3	Шкаф с электрокомпонентами станка	1
4	Ручной пульт управления станком Rich Auto	1	B57 version
5	Датчик измерения и калибровки инструмента	1	Ручное/стационарное позиционирование
6	Вакумный стол с «T-пазами» для возможности механической фиксации и сверх быстрой вакуумной.	1	Роторно-пластинчатый выкуумный насос фирмы BECKER 5,5 кВт (ОПЦИЯ)
7	Шаговые электродвигатели осевого перемещения	4
8	Линейные направляющие прямоугольного сечения по оси X,Y,Z (комплект)	3
9	Передача при помощи косозубых реек по осям X, Y (комплект)	2
10	Шарико-винтовая передача по оси Z	1
11	Набор фрез для обработки дерева / МДФ / ДСП (комплект)	1
12	Цанговый патрон ISO30 (комплект)	1	Цанга ER32
13	Набор цанг, фиксация гайкой (комплект)	1
14	Набор гаечных ключей для обслуживания станка	1
15	Струбцина для механического крепления деталей (комплект)	1
16	Ящик с ЗИП	1
17	Аспирационный кожух на шпиндель	1
18	Программное обеспечение	1	на русском языке
19	Руководство пользователя	1	на русском языке
20	Комплект воздуховодов	1
21	Пылеулавливающий агрегат	1	3 кВт

Схема обработки

Область применения

Гравировка

Гравировка поверхностей из самых различных материалов.

Мебельное производство

Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

Отделка интерьеров

Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

Отделка экстерьеров

Фигурные наличники на окна и двери с резьбой. Декоративные элементы для украшения деревянных домов и бань. Балясины из доски для отделки веранд и беседок, ограды и т.д.

Эксклюзивные изделия

Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

Производство дверей

Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку. Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой. Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д. Изготовление эксклюзивных дверей из ценных пород древесины.

Модельное производство

Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Получаемые изделия

Различные пластики, ПВХ, акрил и другие материалы

Конструктивные особенности

Цельносварная станина

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

Высокоточные линейные направляющие повышенной жесткости

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

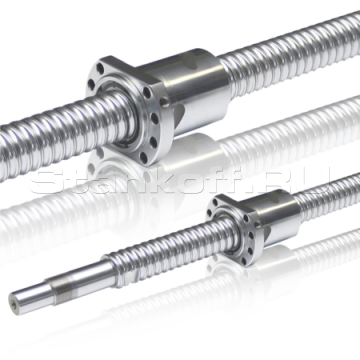

Высокопрецизионные шариковинтовые пары

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

Косозубая рейка по осям х и у

Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

Вакуумный рабочий стол с "Т"-пазами для механического крепления

Алюминиевый рабочий стол покрытый износостойким пластиком специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.

Вакуумный насос роторно-пластичного типа (опция)

В комплекте со станком может поставляться современный вакуумный насос роторно-пластинчатого типа BECKER мощностью 5,5 кВт и производительностью 160 м³ /час каждый.

Промышленный электрошпиндель 9 кВт

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (9 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
Шпиндель охлаждается воздушно-принудительно, что является современным способом (никаких ведер и баков с водой) за которыми надо следить.

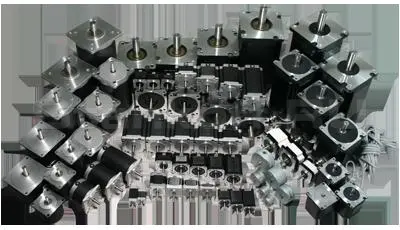

Высокоточные шаговые двигатели

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

Автоматический датчик измерения и калибровки длины инструмента

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Пульт управления (RICH AUTO B57)

DSP контроллер A57 специально разработан для управления станок с большим количеством рабочего инструмента. Оснащен большим цветным экраном и очень удобен в использовании. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п.

Аспирационный кожух пылеулавливающий агрегат

В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

Программное обеспечение «ArtCAM»

С ArtCAM вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

Характеристики

Размеры зоны обработки X и Y, наибольшие, мм	1300 х 2500
Перемещение шпинделя по оси Z, мм	230
Система смены инструмента	Полуавтоматическая
Тип передачи по оси Z	ШВП
Тип передачи по оси X и Y	Косозубые рейки
Тип рабочего стола	Вакуумный и механический с «Т»- пазами крепления 4 зоны
Тип электродвигателей перемещения	Шаговые
Скорость рабочего хода, м/мин	0 – 10
Скорость холостого хода, м/мин	0 – 17
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя, кВт	9
Тип охлаждения шпинделя	воздушное
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	17,5
Габаритные размеры станка в упаковке, мм	3050х1500х1490
Масса станка (брутто), кг	1400
