Фрезерно-гравировальный многошпиндельный станок с ЧПУ WoodTec H 2040C P2
| Размеры зоны обработки X и Y, наибольшие, мм | 2070 х 4000 |
| Перемещение шпинделя по оси Z, мм | 200 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | Косозубые рейки |
| Тип рабочего стола | Вакуумный стол 4 зоны, «Т» - пазы для крепления заготовок струбцинами |
| Тип электродвигателей перемещения | Сервогибриды |
| Скорость рабочего хода, м/мин | 0 – 15 |
| Скорость холостого хода, м/мин | 0 – 25
|
| Частота вращения шпинделя, об/мин | 0 – 18 000 |
| Мощность шпинделя, кВт | 4,5 |
| Тип охлаждения шпинделя | воздушное |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 13 |
| Габаритные размеры станка в упаковке, мм | 4500х2300х1200 |
| Масса станка (брутто), кг | 1800 |
Конструктив

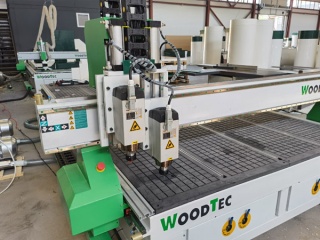

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбе по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое. Отличительная особенность станка наличие 2 шпинделей, которые поочередно выполняют обработку разными фрезами. Данное решение подойдёт тем, кто производит обработку с частой сменой рабочего инструмента.
Виды обрабатываемых материалов
Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.
Схема обработки
Получаемые изделия
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (воздушное охлаждение) | 2 | 4,5 кВт 18000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 2 | |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Ручной пульт управления станком Rich Auto | 1 | A15 version |
| 5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
| 6 | Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | |
| 7 | Сервогибридные электродвигатели осевого перемещения | 4 | |
| 8 | Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) | 3 | |
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z (комплект) | 1 | |
| 11 | Пневмоцилиндр опускания/подъёма шпинделя | 2 |
|
| 12 | Набор фрез для обработки дерева / МДФ / ДСП (комплект) | 1 | |
| 13 | Набор цанг, фиксация гайкой (комплект) | 1 | ER32 |
| 14 | Набор гаечных ключей для обслуживания станка | 1 | |
| 15 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 16 | Ящик с ЗИП | 1 | |
| 17 | Аспирационный кожух на шпиндель. | 1 | |
| 18 | Программное обеспечение | 1 | на русском языке |
| 19 | Руководство пользователя | 1 | на русском языке |
Конструктивные особенности
Цельносварная станина
Высокоточные линейные направляющие повышенной жесткости
Высокопрецизионные шариковинтовые пары
Косозубая рейка по осям Х и У
Вакуумный рабочий стол с "Т" - пазами для механического крепления
Промышленный электрошпиндель 4,5 кВт - 18 000 об/мин «HQD» (Китай)
Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой за которыми нужно следить).
Шаговые двигатели с энкодерами (сервогибридные двигатели) LEADSHINE
Датчик измерения и калибровки длины инструмента
Высокоточные шаговые двигатели
Пульт управления (RICH AUTO A15)
Аспирационный кожух и пылеулавливающий агрегат
Программное обеспечение «ArtCAM»
Кроме продажи надежного станка с ЧПУ мы поможем вам в:
- оперативной доставке
- шеф-монтаже данного оборудования
- обучении работы вашего персонала
- гарантийного и постгарантийного обслуживания
Характеристики
| Размеры зоны обработки X и Y, наибольшие, мм | 2070 х 4000 |
| Перемещение шпинделя по оси Z, мм | 200 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | Косозубые рейки |
| Тип рабочего стола | Вакуумный стол 4 зоны, «Т» - пазы для крепления заготовок струбцинами |
| Тип электродвигателей перемещения | Сервогибриды |
| Скорость рабочего хода, м/мин | 0 – 15 |
| Скорость холостого хода, м/мин | 0 – 25
|
| Частота вращения шпинделя, об/мин | 0 – 18 000 |
| Мощность шпинделя, кВт | 4,5 |
| Тип охлаждения шпинделя | воздушное |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 13 |
| Габаритные размеры станка в упаковке, мм | 4500х2300х1200 |
| Масса станка (брутто), кг | 1800 |
