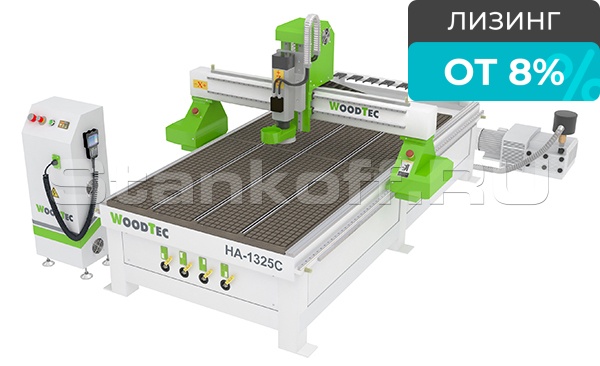

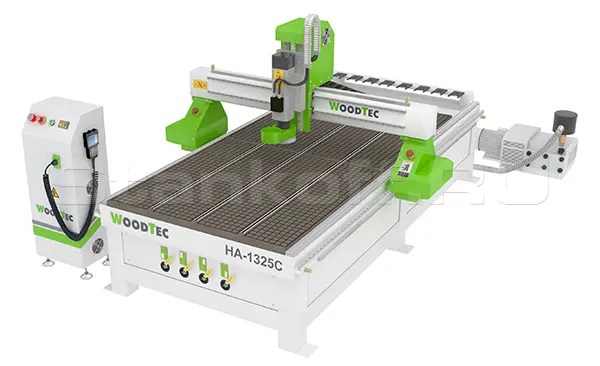

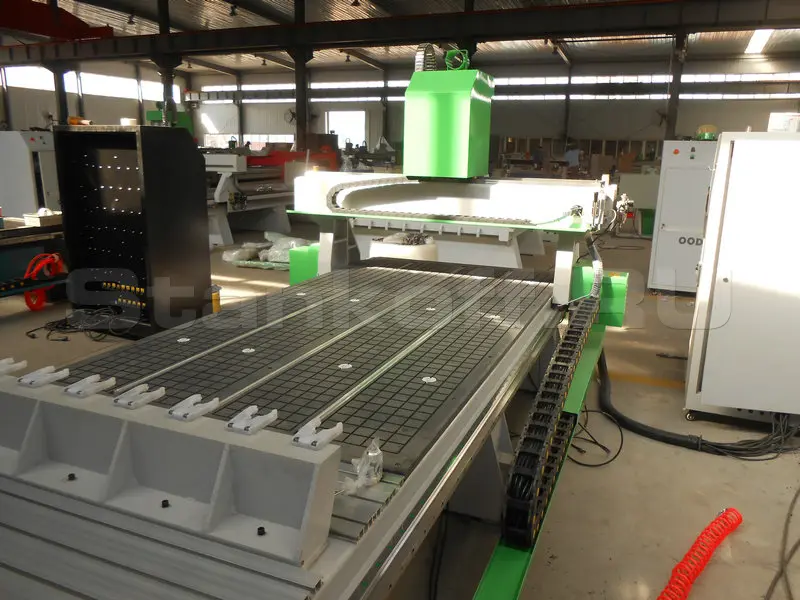

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 1325 C

Name: Фрезерно-гравировальный станок с ЧПУ WoodTec HA 1325 C
Brand: WoodTec
Price: 1249500 RUB
Availability: PreOrder
Rating: 5 (2 reviews)

/ 3

Сравнить Вопросы

WoodTec (Китай)

Краткие характеристики

Артикул HA 1325 C

Размеры зоны обработки X и Y, наибольшие, мм	1300 х 2500
Перемещение шпинделя по оси Z, мм	300
Система смены инструмента	Автоматическая
Тип магазина	Линейный
Количество мест в магазине	8
Тип передачи по оси Z	ШВП
Тип передачи по оси X и Y	Косозубые рейки
Тип рабочего стола	Вакуумный и механический с «Т» - пазами крепления 4 зоны
Тип электродвигателей перемещения	Сервогибридные
Скорость рабочего хода, м/мин	0 – 15
Скорость холостого хода, м/мин	0 – 25
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя, кВт	9
Тип охлаждения шпинделя	воздушное
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	20
Габаритные размеры станка в упаковке
Длина, мм	3400
Ширина, мм	1500
Высота, мм	1500
Вес, кг	1700

Все характеристики

Модели серии

Все товары

HA 1325

HA 2030

HA 2030 C

HA 2030 P

HA 2030 Q

HA 2030 QP

1 249 500 ₽ обновлено 17 октября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Олег Селезнев

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.

Виды обрабатываемых материалов:

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Схема обработки:

Область применения

Мебельное производство:

Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

Отделка экстерьеров:

Фигурные наличники на окна и двери с резьбой
Декоративные элементы для украшения деревянных домов и бань.
Балясины из доски для отделки веранд и беседок, ограды и т.д.

Производство дверей:

Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
Изготовление эксклюзивных дверей из ценных пород древесины.

Модельное производство:

Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

Реклама:

Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Получаемые изделия

Различные пластики, ПВХ, акрил и другие материалы

Конструктивные особенности

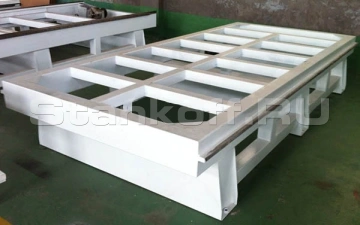

Цельносварная станина

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

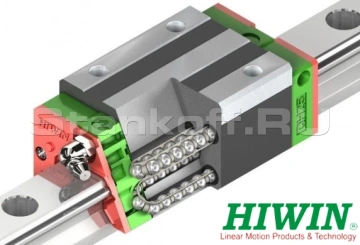

Высокоточные линейные направляющие и подшипники повышенной жесткости

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель.

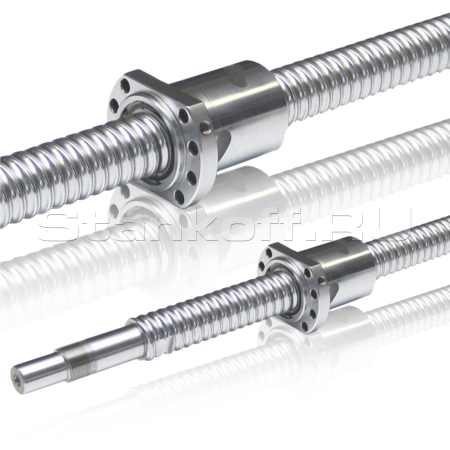

Высокопрецизионные шариковинтовые пары

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

Косозубая рейка по осям Х и Y

Перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

Вакуумный рабочий стол с «Т» - пазами для механического крепления

Алюминиевый рабочий стол, покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.

Вакуумный насос роторно-пластинчатого типа (ОПЦИЯ)

В комплекте со станком поставляется современный вакуумный насос роторно-пластинчатого типа мощностью 5,5 кВт и производительностью 160 м³ /час.

Промышленный электрошпиндель 9 кВт - 18 000 об/мин «HQD» (Китай)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия).
Высокая частота вращения (18 000 об/мин) и оптимальная мощность (9 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
Шпиндель охлаждается воздушно-принудительно, что является современным способом (никаких ведер и баков с водой, за которыми надо следить).

Сервогибритные двигатели LEADSHINE

В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок.

Пульт управления (WEIHONG NK105G3)

Пульт управления (WEIHONG NK105G3) является специализированной, а поэтому более удобной для работы на станках, где требуется прописывание рабочих инструментов.
Доступна функция паузы, остановки и точки возобновления.

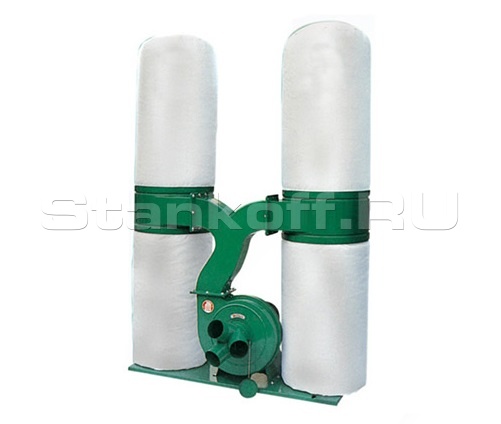

Аспирационный кожух и пылеулавливающий агрегат

В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

Программное обеспечение ArtCAM

С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

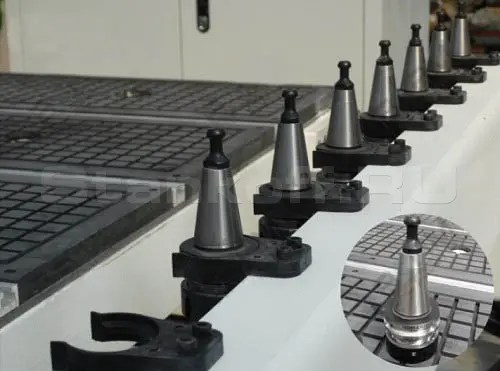

Линейный магазин автоматической смены инструмента на 8 позиций

Простая и надежная линейная конструкция магазина режущего инструмента на 8 патронов ISO 30, гарантирует стабильную работу на весь срок службы станка. Станок укомплектован.

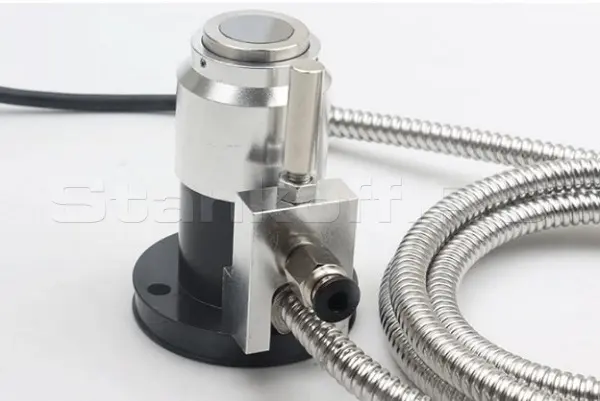

Автоматический датчик измерения и калибровки длины инструмента

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Комплектация:

№	Наименование	Кол-во, шт.	Примечание
1	Электрошпиндель HQD, Китай (воздушное охлаждение)	1	9 кВт 18 000 об/мин
2	Частотный преобразователь для плавного изменения оборотов электрошпинделя	1
3	Шкаф с электрокомпонентами станка	1
4	Ручной пульт управления станком WEIHONG	1	NK105 G3
5	Датчик измерения и калибровки инструмента	1	Стационарный, автоматический
6	Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами	1	2 роторно-пластинчатых вакуумных насоса 5,5 кВт (Опция)
7	Серво-гибридные двигатели	4	LeadShine
8	Линейные направляющие прямоугольного сечения по оси X, Y и Z (комплект)	3
9	Передача при помощи косозубых реек по осям X, Y (комплект)	2
10	Шарико-винтовая передача по оси Z	1
11	Набор патронов для автоматической смены инструментов (комплект)	1	ISO30
12	Набор цанг, фиксация гайкой (комплект)	1	Цанга ER32
13	Набор фрез для обработки дерева/МДФ/ДСП (комплект)	1
14	Набор гаечных ключей для обслуживания станка	1
15	Струбцина для механического крепления деталей (комплект)	1
16	Ящик с ЗИП	1
17	Аспирационный кожух на шпиндель	1
18	Программное обеспечение	1	на русском языке
19	Руководство пользователя	1	на русском языке
20	Комплект воздуховодов	1
21	Пылеулавливающий агрегат	1	3 кВт

Характеристики

Размеры зоны обработки X и Y, наибольшие, мм	1300 х 2500
Перемещение шпинделя по оси Z, мм	300
Система смены инструмента	Автоматическая
Тип магазина	Линейный
Количество мест в магазине	8
Тип передачи по оси Z	ШВП
Тип передачи по оси X и Y	Косозубые рейки
Тип рабочего стола	Вакуумный и механический с «Т» - пазами крепления 4 зоны
Тип электродвигателей перемещения	Сервогибридные
Скорость рабочего хода, м/мин	0 – 15
Скорость холостого хода, м/мин	0 – 25
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя, кВт	9
Тип охлаждения шпинделя	воздушное
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	20
Габаритные размеры станка в упаковке
Длина, мм	3400
Ширина, мм	1500
Высота, мм	1500
Вес, кг	1700
