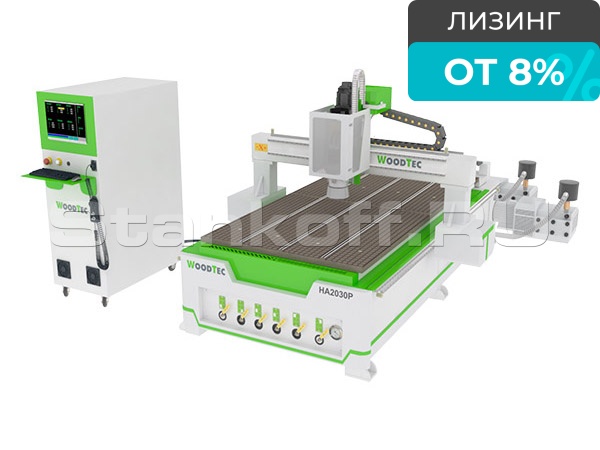

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 2030 P
| Размеры зоны обработки X и Y, наибольшие, мм | 2100 х 3000 |
| Перемещение шпинделя по оси Z, мм | 300 |
| Система смены инструмента | автоматическая (линейный магазин) |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | косозубые рейки |
| Тип рабочего стола | вакуумный и механический с «Т» - пазами крепления 8 зон |
| Тип электродвигателей перемещения | сeрвомоторы |
| Скорость рабочего хода, м/мин | 0 – 25 |
| Скорость холостого хода, м/мин | 0 – 50 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 9 |
| Тип охлаждения шпинделя | воздушное |
| Тип цанги | ER 32 (ISO 30) |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 18 |
| Габаритные размеры станка в упаковке | |
| Длина, мм | 4000 |
| Ширина, мм | 2350 |
| Высота, мм | 1900 |
| Вес, кг | 2500 |
Конструктив
Данное оборудование используется для высокоточной 2D и 3D фрезеровки, а также гравировальных работ по различным материалам. Широко применяется в различных отраслях промышленности, таких как изготовление мебели, дверей, фасадов, рекламы, сувенирной продукции, мастер моделей и многих других.
Виды обрабатываемых материалов
Древесина любых пород, композитные материалы, пластики, плитные материалы, такие как ДСП, МДФ, ДВП, фанера, полистирол, оргстекло, акрил, цветные металлы.
Схемы обработки
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель с воздушным охлаждением | 1 | HQD 9 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | 11 кВт |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Система управления | 1 | SYNTEC 60CA |
| 5 | Датчик измерения и калибровки инструмента | 1 | Стационарный |
| 6 | Вакуумный стол (8 зон) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | |
| 7 | Сервомоторы | 4 | LeadShine 1500 Вт |
| 8 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 | HIWIN Y="30 / X=25 / Z=25 |
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z | 1 | |
| 11 | Планетарные редукторы | 4 | MOTOVARIO |
| 12 | Набор фрез для обработки дерева / МДФ / ДСП (комплект) | 1 | |
| 13" | Набор цанг, фиксация гайкой (комплект) | 1 | ER32 |
| 14 | Набор гаечных ключей для обслуживания станка | 1 | |
| 15 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 16 | Ящик с ЗИП | 1 | |
| 17 | Аспирационный кожух на шпиндель | 1 | |
| 18 | Пылеулавливающий агрегат | 1 | 3 кВт |
| 19 | Пневмоупоры для базирования заготовки | 5 | |
| 20 | Программное обеспечение | 1 | на русском языке |
| 21 | Руководство пользователя | 1 | на русском языке |
Конструктивные особенности
Цельносварная станина
Обработка технологических пазов и площадок производится за одну установку, что обеспечивает правильное размещение на станине всех комплектующих и в последствии высокую точность обработки.

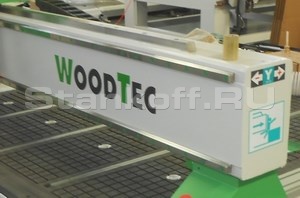

Стальной портал
Стальные опоры портала
Высокоточные линейные направляющие и подшипники повышенной жесткости
Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель. Типоразмер направляющих и подшипников: Y = 30, X и Z = 25.
Высокопрецизионные шариковинтовые пары
Косозубая рейка по осям X и Y
Вакуумный рабочий стол с "Т"-пазами для механического крепления
Планетарные редукторы
Промышленный электрошпиндель 9 кВт - 18 000 об/мин «HQD» (Китай)
Пульт управления (Syntec)
Серводвигатели LEADSHINE 1500 Вт
Датчик измерения и калибровки длины инструмента
Аспирационный кожух и пылеулавливающий агрегат
Стойка управления SYNTEC 60CA (Тайвань)
Литейный магазин автоматический смены инструмента на 12 позиций
Программное обеспечение «ArtCAM»
Область применения
- Гравировка
Гравировка поверхностей из самых различных материалов.
- Мебельное производство
Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
- Отделка интерьеров
Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
- Отделка экстерьеров
Фигурные наличники на окна и двери с резьбой. Декоративные элементы для украшения деревянных домов и бань. Балясины из доски для отделки веранд и беседок, ограды и т.д.
- Эксклюзивные изделия
Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
- Производство дверей
Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку. Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой. Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д. Изготовление эксклюзивных дверей из ценных пород древесины.
- Модельное производство
Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
- Реклама
Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Получаемые изделия
Характеристики
| Размеры зоны обработки X и Y, наибольшие, мм | 2100 х 3000 |
| Перемещение шпинделя по оси Z, мм | 300 |
| Система смены инструмента | автоматическая (линейный магазин) |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | косозубые рейки |
| Тип рабочего стола | вакуумный и механический с «Т» - пазами крепления 8 зон |
| Тип электродвигателей перемещения | сeрвомоторы |
| Скорость рабочего хода, м/мин | 0 – 25 |
| Скорость холостого хода, м/мин | 0 – 50 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 9 |
| Тип охлаждения шпинделя | воздушное |
| Тип цанги | ER 32 (ISO 30) |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 18 |
| Габаритные размеры станка в упаковке | |
| Длина, мм | 4000 |
| Ширина, мм | 2350 |
| Высота, мм | 1900 |
| Вес, кг | 2500 |
