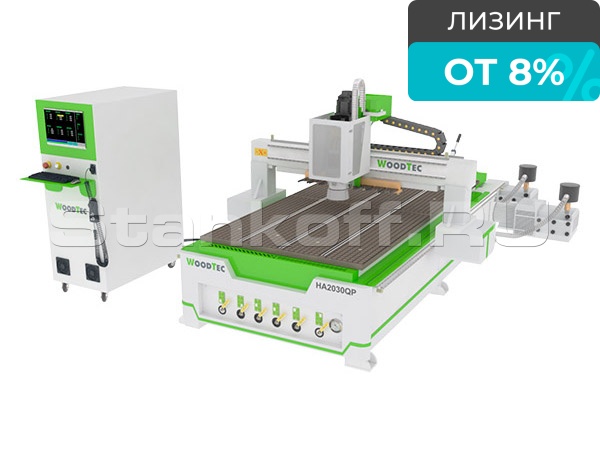

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 2030 QP
| Размеры зоны обработки X и Y, наибольшие, мм | 2100 х 3050 |
| Перемещение шпинделя по оси Z, мм | 300 |
| Система смены инструмента | автоматическая (линейный магазин на 12 инструментов) |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | косозубые рейки |
| Тип рабочего стола | вакуумный и механический с «Т» - пазами крепления 8 зон |
| Тип электродвигателей перемещения | сeрвомоторы |
| Скорость рабочего хода, м/мин | 0 – 25 |
| Скорость холостого хода, м/мин | 0 – 50 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 9 |
| Тип охлаждения шпинделя | воздушное |
| Тип цанги | ER 32 (ISO 30) |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 18 |
| Габаритные размеры станка в упаковке | |
| Длина, мм | 4000 |
| Ширина, мм | 2350 |
| Высота, мм | 1900 |
| Вес, кг | 2500 |
Конструктив
Данное оборудование используется для высокоточной 2D и 3D фрезеровки, а также гравировальных работ по различным материалам. Широко применяется в различных отраслях промышленности, таких как изготовление мебели, дверей, фасадов, рекламы, сувенирной продукции, мастер моделей и многих других.
Станок оснащён системой автоматической смены инструмента, расположенной на портале. Данная система объединяет в себе простоту и надёжность традиционного линейного магазина, и скорость карусельного. Данная система позволяет значительно экономить время на смене инструмента во время обработки, следовательно, возрастает производительность станка в целом. Смена инструмента происходит в 2 - 3 раза быстрее, в отличие от линейного магазина, расположенного на станине.
Виды обрабатываемых материалов
Древесина любых пород, композитные материалы, пластики, плитные материалы, такие как ДСП, МДФ, ДВП, фанера, полистирол, оргстекло, акрил, цветные металлы.
Схемы обработки
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель с воздушным охлаждением | 1 | HQD 9 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | 11 кВт |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Система управления | 1 | SYNTEC 60CA |
| 5 | Датчик измерения и калибровки инструмента | 1 | Стационарный |
| 6 | Вакуумный стол (8 зон) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | |
| 7 | Сервомоторы | 4 | LeadShine 1500 Вт |
| 8 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 | HIWIN Y="30 / X=25 / Z=25 |
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
| 10 | Шарико-винтовая передача по оси Z | 1 | |
| 11 | Планетарные редукторы | 4 | MOTOVARIO |
| 12 | Набор фрез для обработки дерева / МДФ / ДСП (комплект) | 1 | |
| 13" | Набор цанг, фиксация гайкой (комплект) | 1 | ER32 |
| 14 | Набор гаечных ключей для обслуживания станка | 1 | |
| 15 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 16 | Ящик с ЗИП | 1 | |
| 17 | Аспирационный кожух на шпиндель | 1 | |
| 18 | Пылеулавливающий агрегат | 1 | 3 кВт |
| 19 | Пневмоупоры для базирования заготовки | 5 | |
| 20 | Программное обеспечение | 1 | на русском языке |
| 21 | Руководство пользователя | 1 | на русском языке |
Конструктивные особенности
Цельносварная станина
Обработка технологических пазов и площадок производится за одну установку, что обеспечивает правильное размещение на станине всех комплектующих и в последствии высокую точность обработки.
Стальной портал

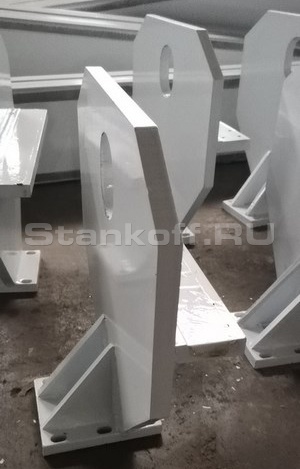

Стальные опоры портала
Высокоточные линейные направляющие и подшипники повышенной жесткости
Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель. Типоразмер направляющих и подшипников: Y = 30, X и Z = 25.
Высокопрецизионные шариковинтовые пары
Косозубая рейка по осям X и Y
Вакуумный рабочий стол с "Т"-пазами для механического крепления
Ролики подачи материала и система автоматической разгрузки стола
Промышленный электрошпиндель 9 кВт - 24 000 об/мин «HQD» (Китай)

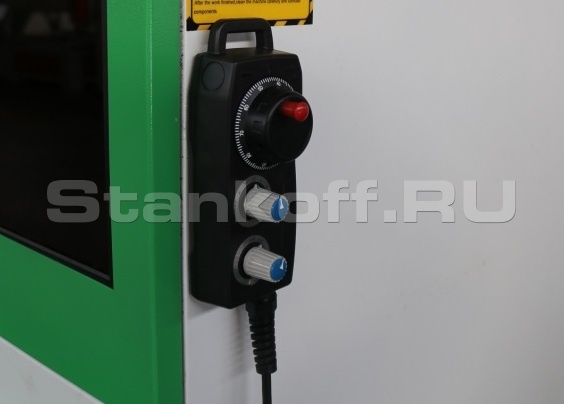

Пульт управления (Syntec)
Серводвигатели LEADSHINE 1500 Вт
Датчик измерения и калибровки длины инструмента
Планетарные редукторы
Стойка управления SYNTEC 60CA (Тайвань)
Литейный магазин автоматический смены инструмента на 12 позиций
Аспирационный кожух и пылеулавливающий агрегат
Программное обеспечение «ArtCAM»
Пневмоупоры
Система сбора заготовок и очистки рабочего стола
Область применения
- Гравировка
Гравировка поверхностей из самых различных материалов.
- Мебельное производство
Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
- Отделка интерьеров
Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
- Отделка экстерьеров
Фигурные наличники на окна и двери с резьбой. Декоративные элементы для украшения деревянных домов и бань. Балясины из доски для отделки веранд и беседок, ограды и т.д.
- Эксклюзивные изделия
Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
- Производство дверей
Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку. Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой. Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д. Изготовление эксклюзивных дверей из ценных пород древесины.
- Модельное производство
Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
- Реклама
Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

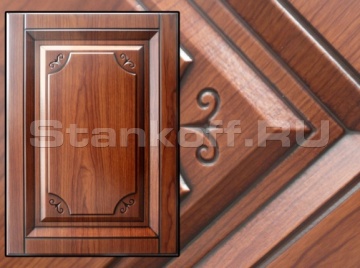

Получаемые изделия
Характеристики
| Размеры зоны обработки X и Y, наибольшие, мм | 2100 х 3050 |
| Перемещение шпинделя по оси Z, мм | 300 |
| Система смены инструмента | автоматическая (линейный магазин на 12 инструментов) |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | косозубые рейки |
| Тип рабочего стола | вакуумный и механический с «Т» - пазами крепления 8 зон |
| Тип электродвигателей перемещения | сeрвомоторы |
| Скорость рабочего хода, м/мин | 0 – 25 |
| Скорость холостого хода, м/мин | 0 – 50 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 9 |
| Тип охлаждения шпинделя | воздушное |
| Тип цанги | ER 32 (ISO 30) |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 18 |
| Габаритные размеры станка в упаковке | |
| Длина, мм | 4000 |
| Ширина, мм | 2350 |
| Высота, мм | 1900 |
| Вес, кг | 2500 |
