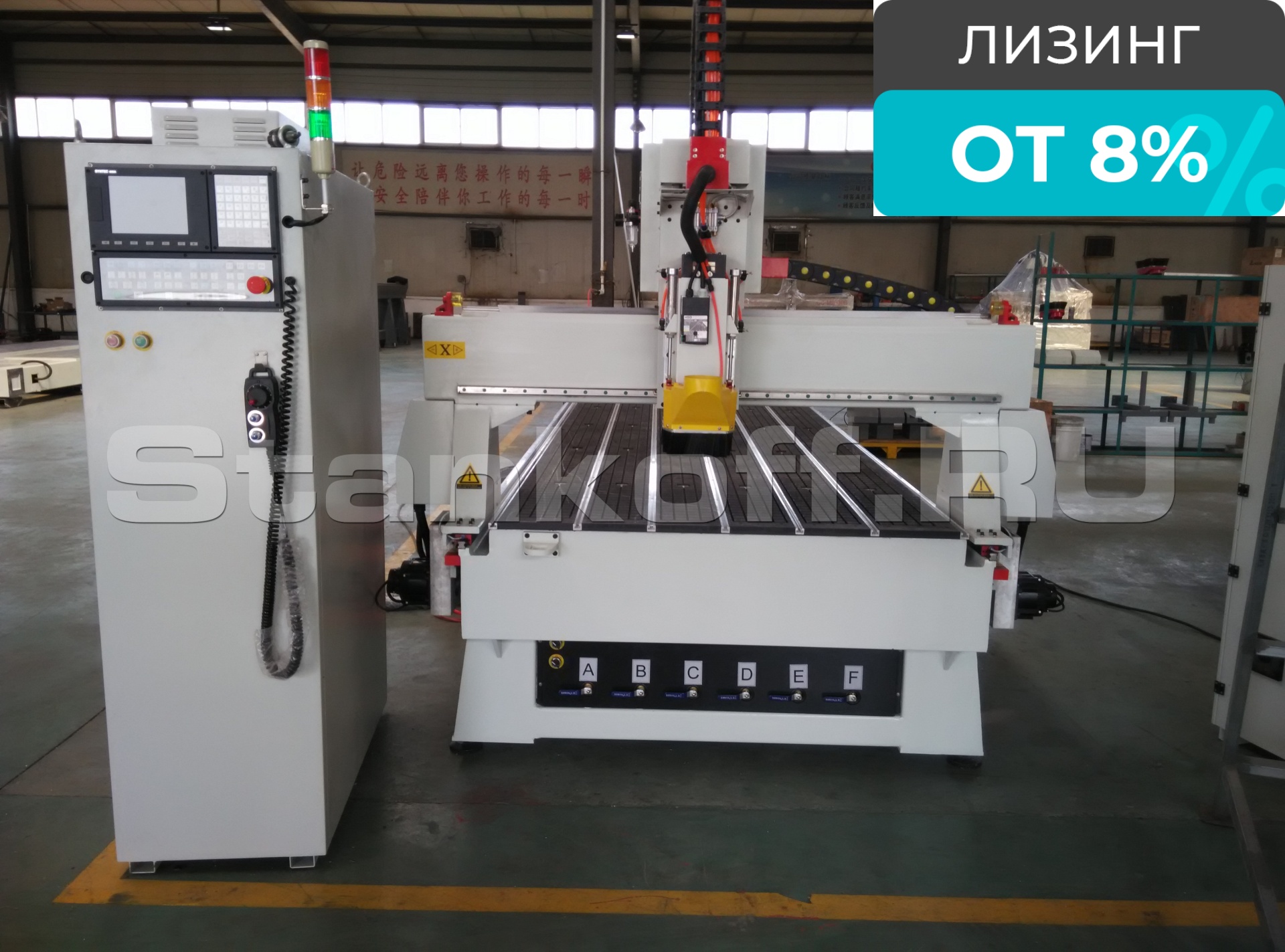

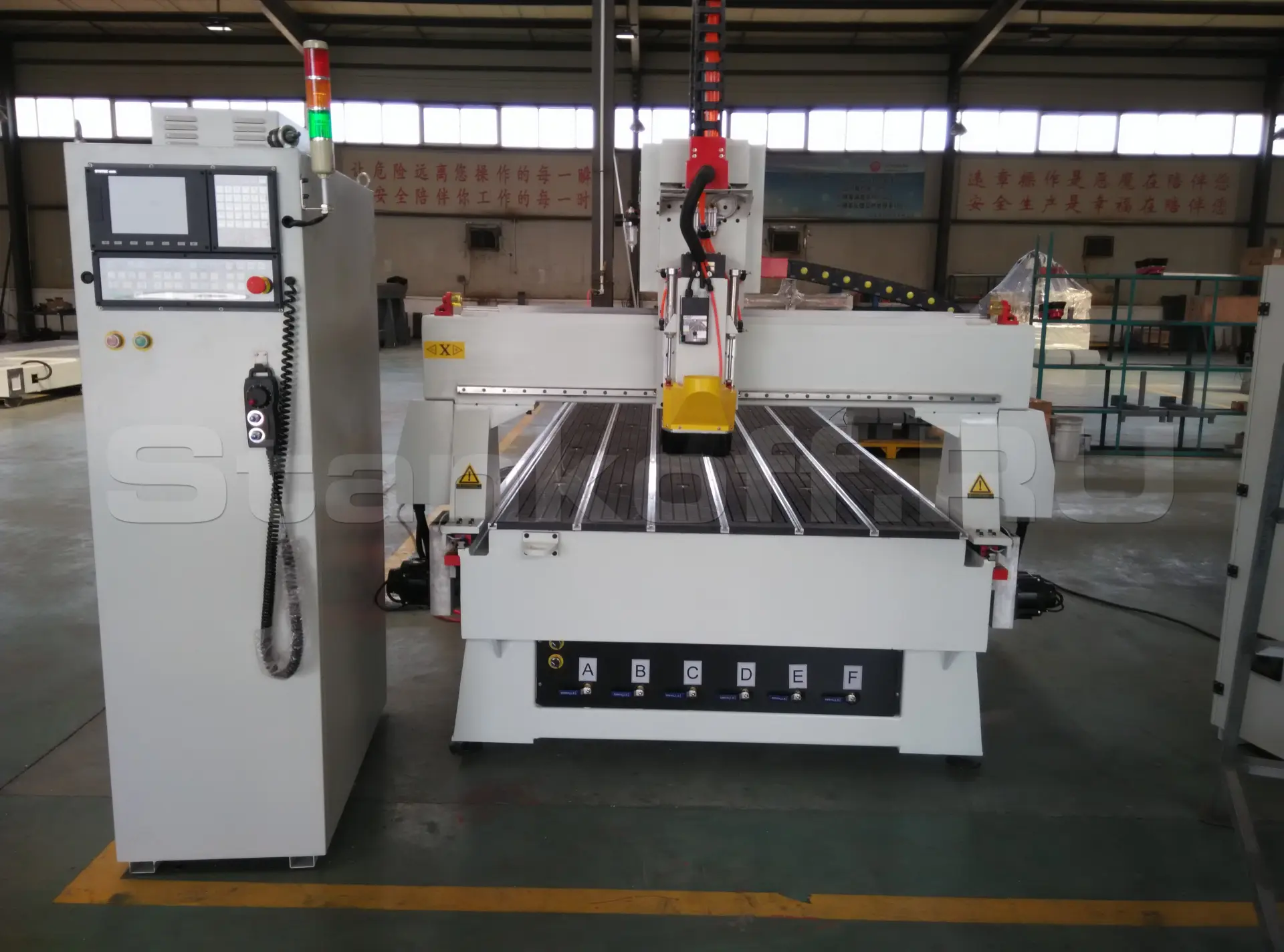

Фрезерный станок с ЧПУ с автоматической сменой инструмента CC-MS2030AC

Name: Фрезерный станок с ЧПУ с автоматической сменой инструмента CC-MS2030AC
Rating: 5 (34 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул CC-MS2030AC

Тип станка	с подвижным порталом
Размер зоны обработки XY, мм	2000х3000
Перемещение шпинделя по оси Z, мм	300
Тип рабочего стола	Вакуумный стол Алюминиевый с Т-пазами
Тип станины	Тяжёлая цельносварная станина
Максимальная скорость, мм/мин.	35000
Максимальная рабочая скорость, мм/мин.	25000
Точность, мм	0,01
Точность повторения, мм	0,03
Тип передачи X/Y/Z	Зуб рейка/Зуб рейка/ШВП
Тип рейки оси XY	Косозубая
Производитель зубчатой рейки	Hiwin
Характеристики ШВП Z	Ф 25 мм, шаг 5 мм
Производитель ШВП Z	TBI Тайвань
Тип направляющих X/Y/Z	Рельсовые
Сечение направляющих, мм	25
Производитель направляющих	Hiwin
Тип двигателя	Yaskawa Япония
Программа	Artcam/type3
Производитель драйвера	Yaskawa Япония
Мощность шпинделя, кВт	9
Система смены инструмента	Автоматическая
Частота вращения шпинделя, об/мин	0-18000
Охлаждение шпинделя	Воздушное
Производитель шпинделя	HSD Италия
Место с АТС	6шт
Насос вакуумный	5.5кВт 160М/ч Tongyou-воздушное
Количество патрона	3ШТ HSD ISO30
Производитель инвертора	Delta
Мощность инвертора, кВт	11
Тип цанги	ER-32
Система управления	Syntec 6МА(Тайвань)
Код команд	G-code
Датчик длины инструмента	Качественный Weihong
Система смазки	Централизованная
Система аспирации, кВт	3
Напряжение, В	380
Частота тока, Гц	50
Габариты в упаковке д/ш/в, мм	3750х2250х2100
Вес нетто, кг	1800
Вес брутто, кг	2000

Все характеристики

Конструктив

Фрезерный станок с ЧПУ предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).

Виды обрабатываемых материалов

Древесина мягких и твердых пород, композитные материалы (ДСП, ДВП, МДФ),
«Alucobond», «Dibond», любые полистиролы( в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик.

Конструктивные особенности

Тяжёлая цельносварная станина

Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

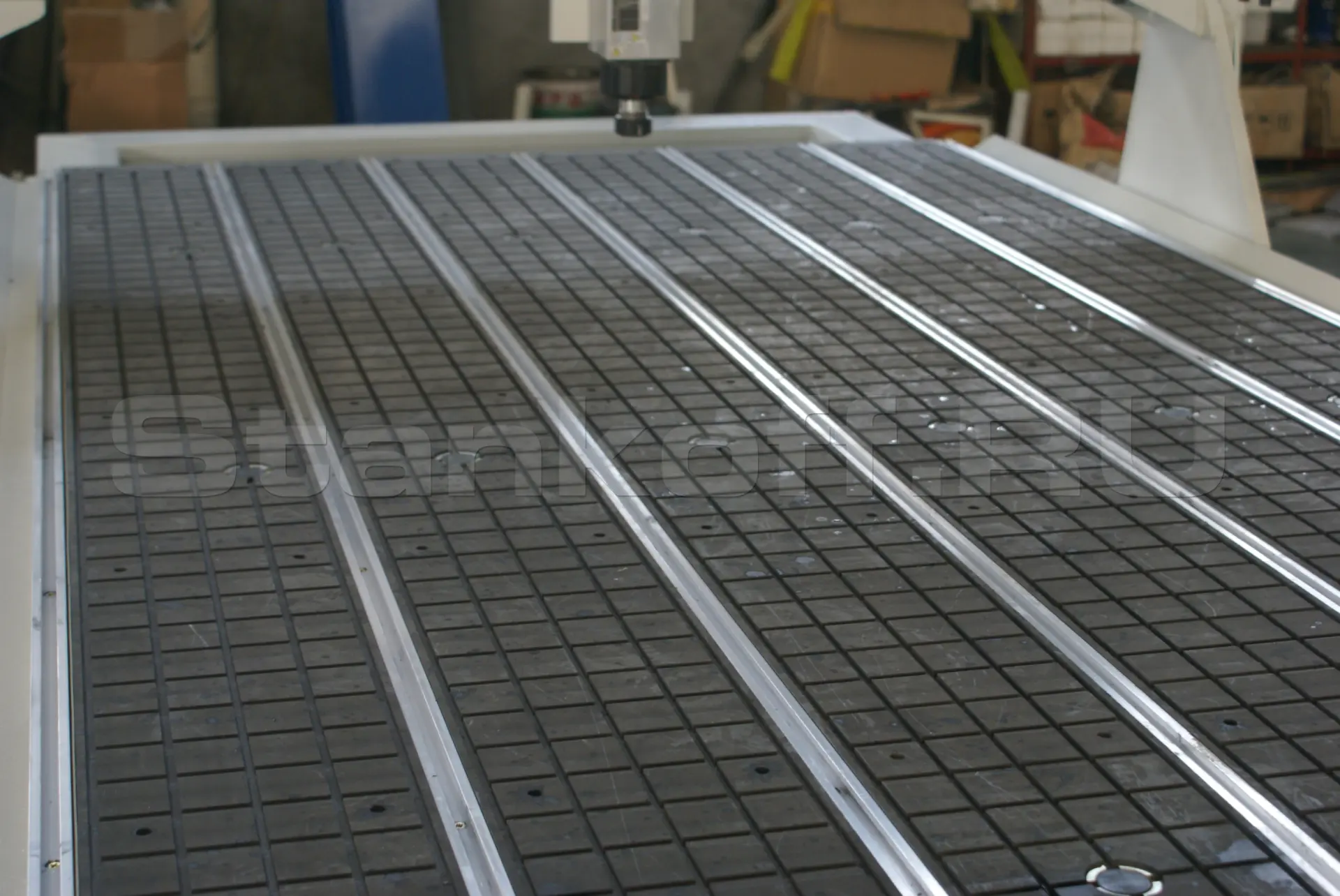

Вакуумный стол с «Т»-пазами – базовая конфигурация

Рабочий стол разделен на 6 вакуумных зон. Можно использовать различные комбинации расположения изделий на столе в зависимости от их формы и материала.

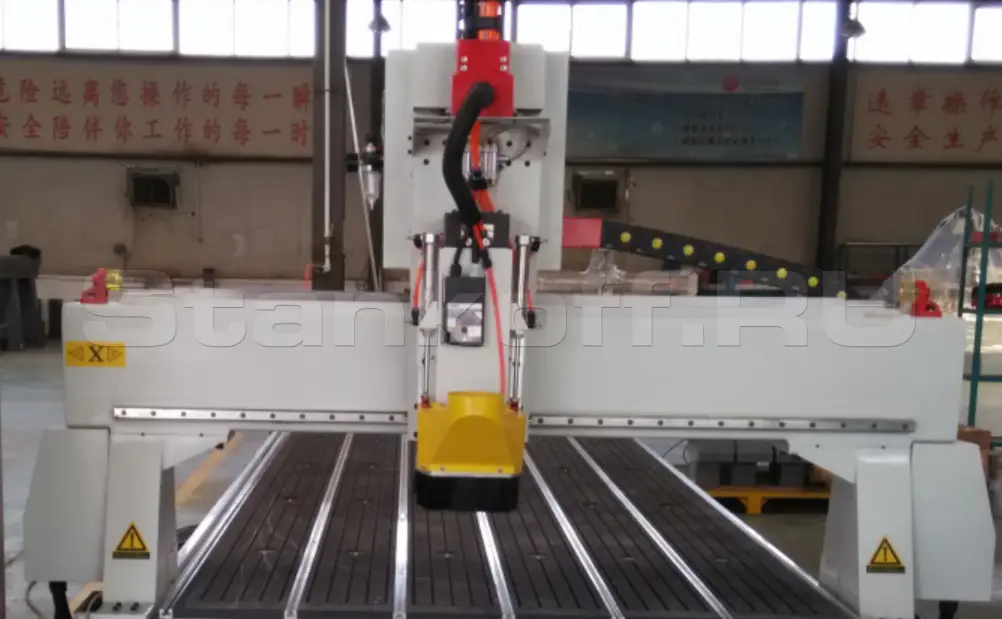

Подвижный портал

Изготовлен с серьезным запасом прочности. Особое внимание мы уделили креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках.

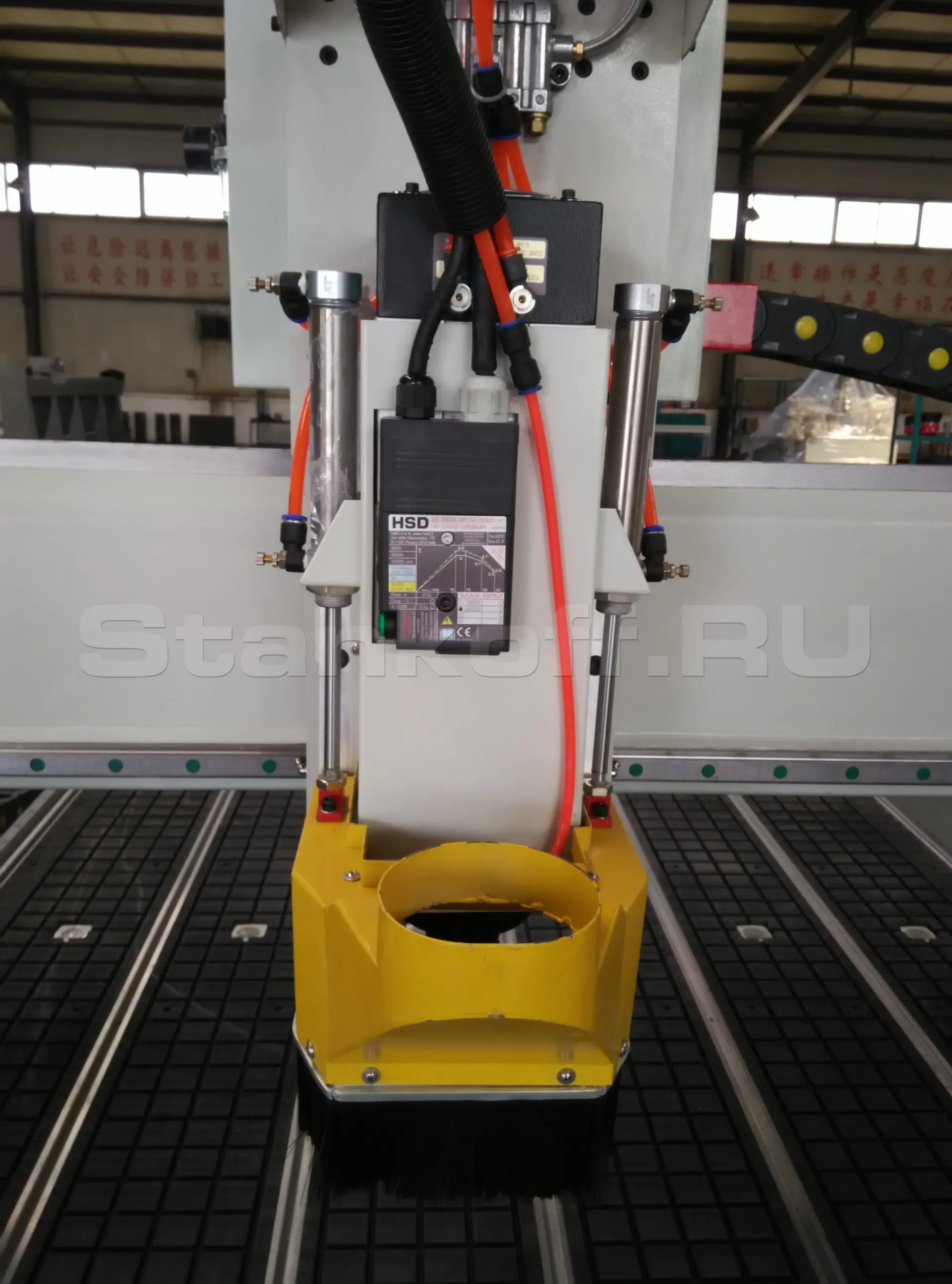

Шпиндель

Производства Италия HSD
- Мощность 9кВт.
- Воздушное охлаждение
- С автоматической сменой инструмента линейного типа

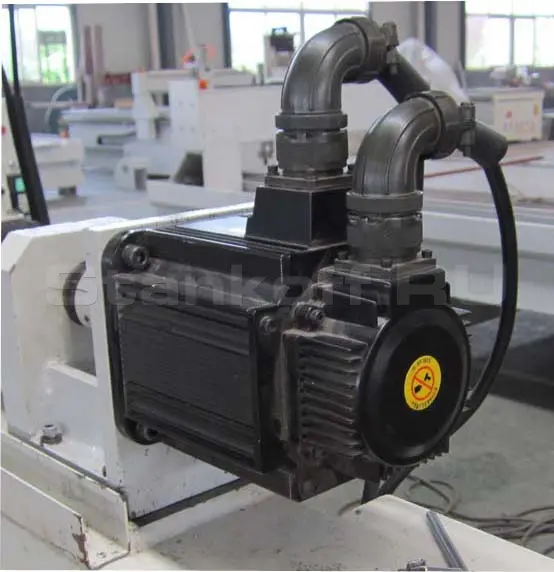

Сервоприводы Yaskawa Япония

Перемещения по осям лучше чем, шаговые двигатели. Позволяют быстро и точно производить обработку материала, точность 0,01мм.

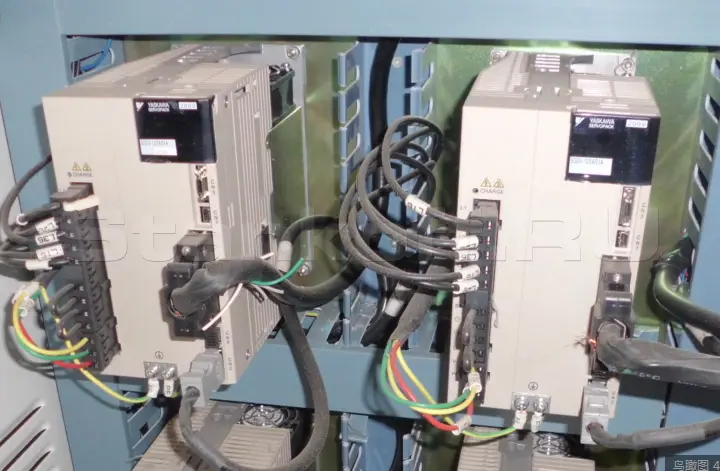

Драйверы Yaskawa Япония

Хорошее качество и можно хорошо управлять двигателями, чтобы гарантировать нормальную работу станка.

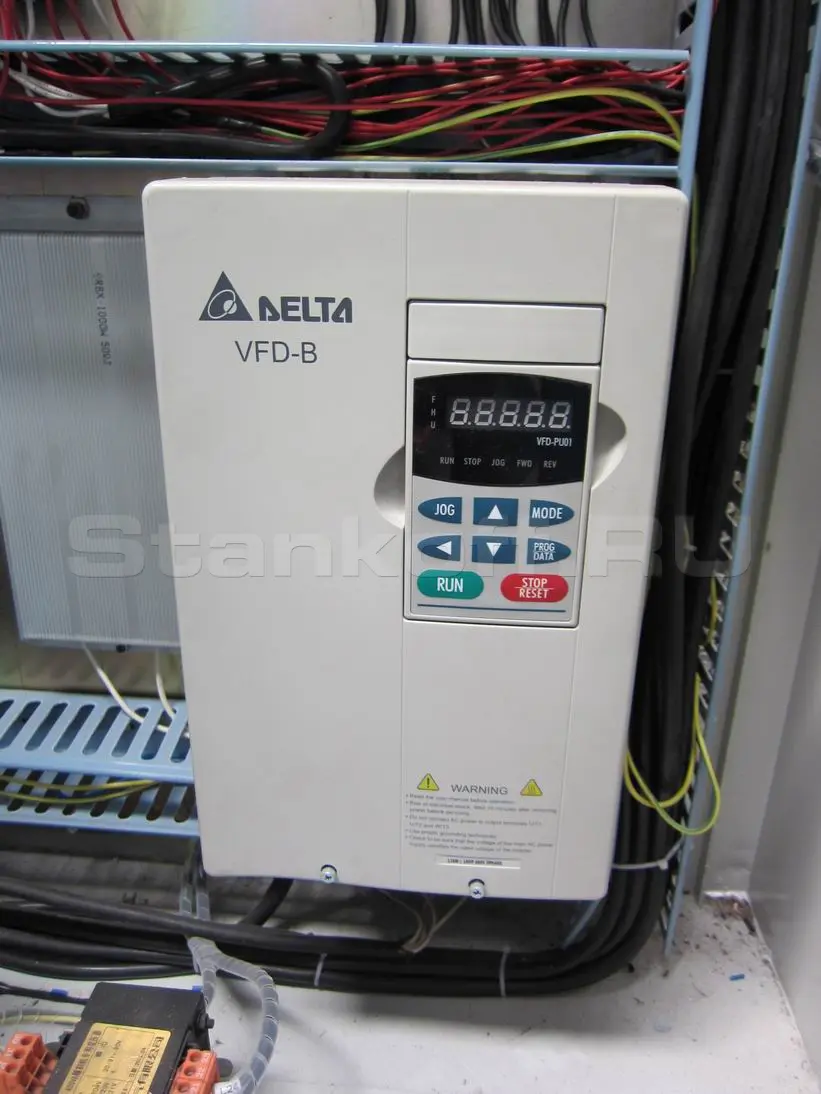

Инвертер Delta

Мощность 11 кВт.
Можно контролировать скорость вращения шпинделя, запуска и остановки.

Электрошкаф

Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Электрокомпоненты соответствуют стандартам СЕ.
Пыленепроницаемость электрошкафа гарантирует работу электрокомпонентов даже в условиях запыленной окружающей среды.

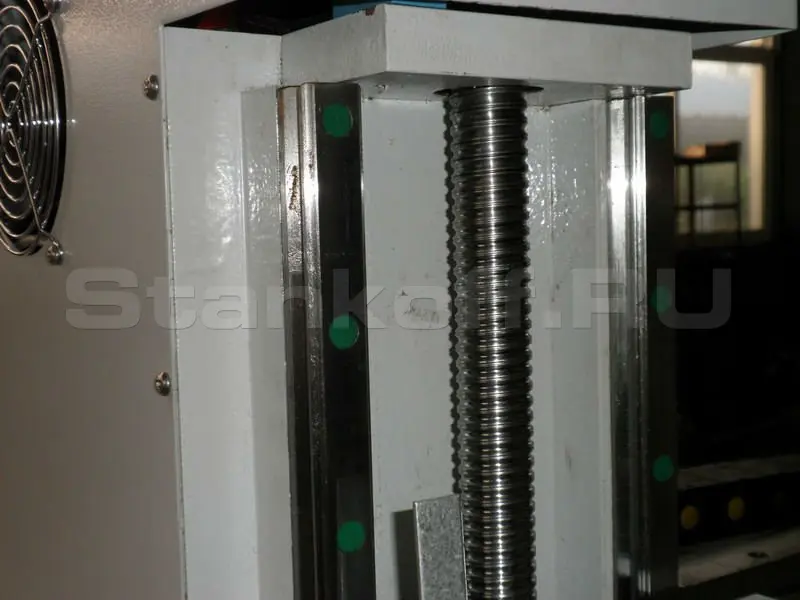

Шариковинтовая пара для перемещения по оси Z

Производство - TBI Тайвань
- Прямой привод.
- Высокоточная гайка с двойным маслогонным кольцом, защитой от пыли и смазкой.

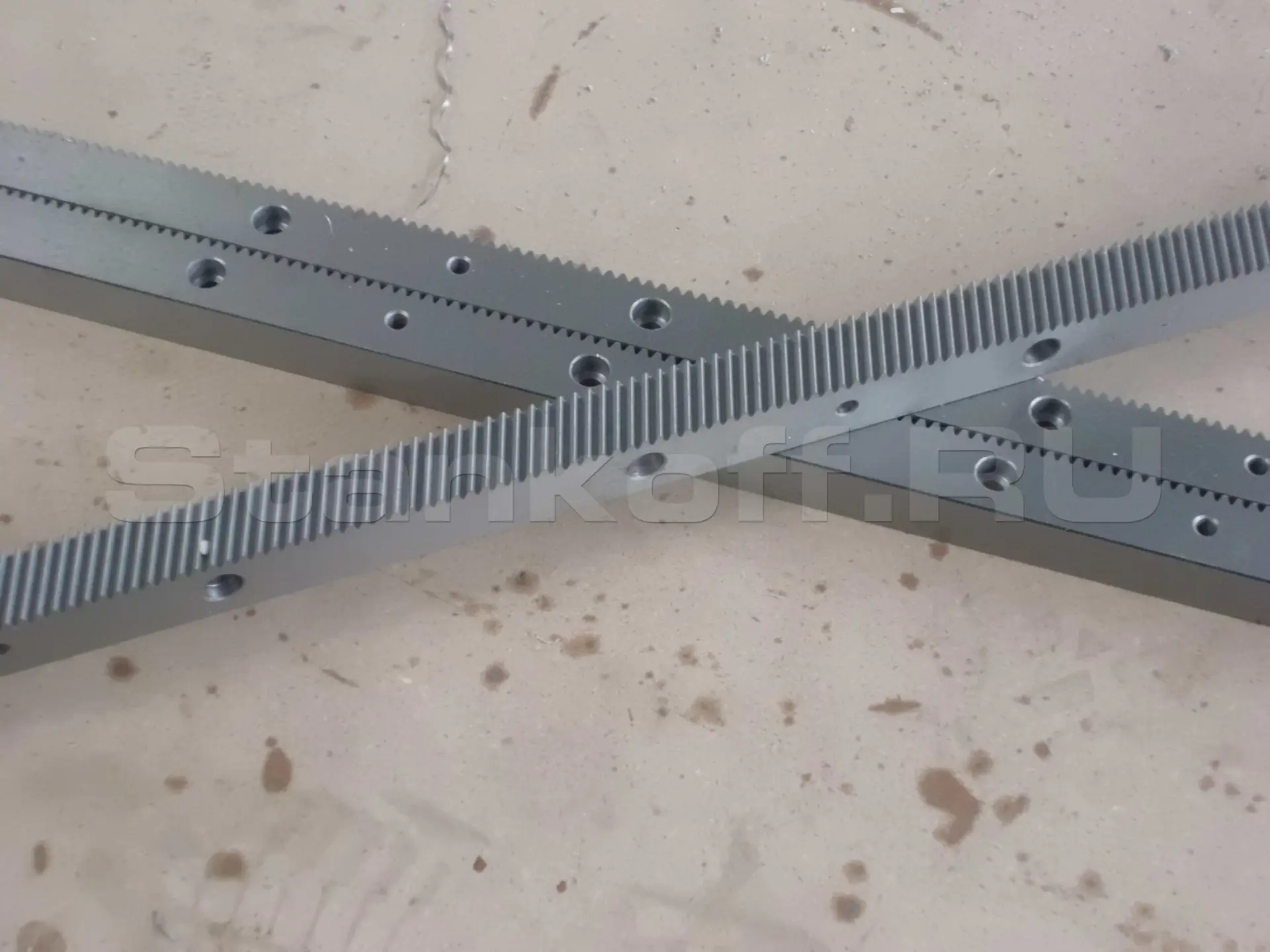

Косозубая-реечная передача по осям Y и X

Перемещение по осям Y и Х происходит за счет косозубой рейки китайской компании Baiqiang. Точность-Скорость-Долговечность, три основных параметра по которым принято решение комплектовать наш станок этими рейками.

Линейные направляющие

Производство - Hiwin Тайвань
Плавное перемещение, тихая работа.

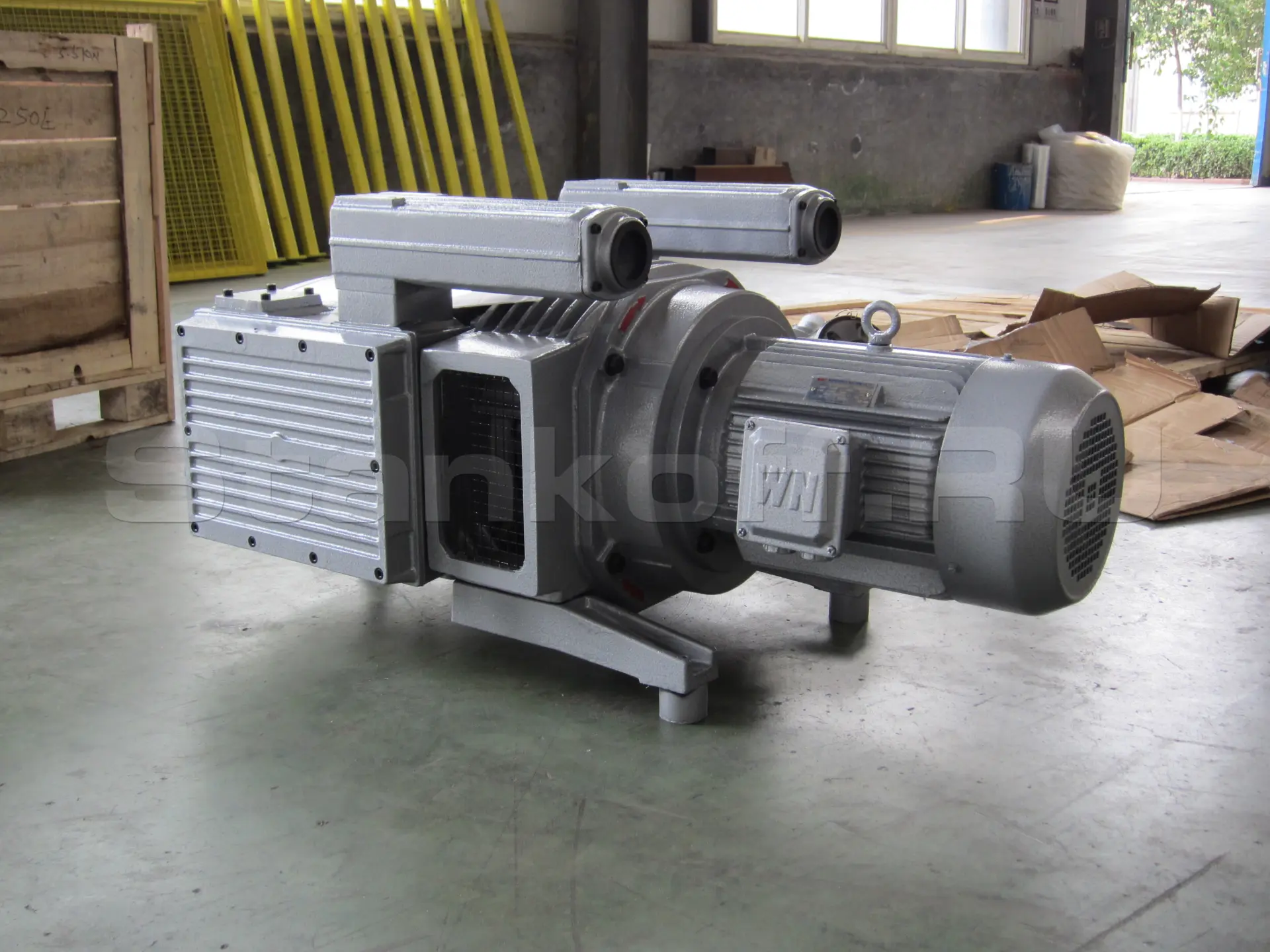

Высокопроизводительный вакуумный насос

- 5.5кВт Воздушное охлаждение
- обеспечивает надежную фиксацию заготовок.

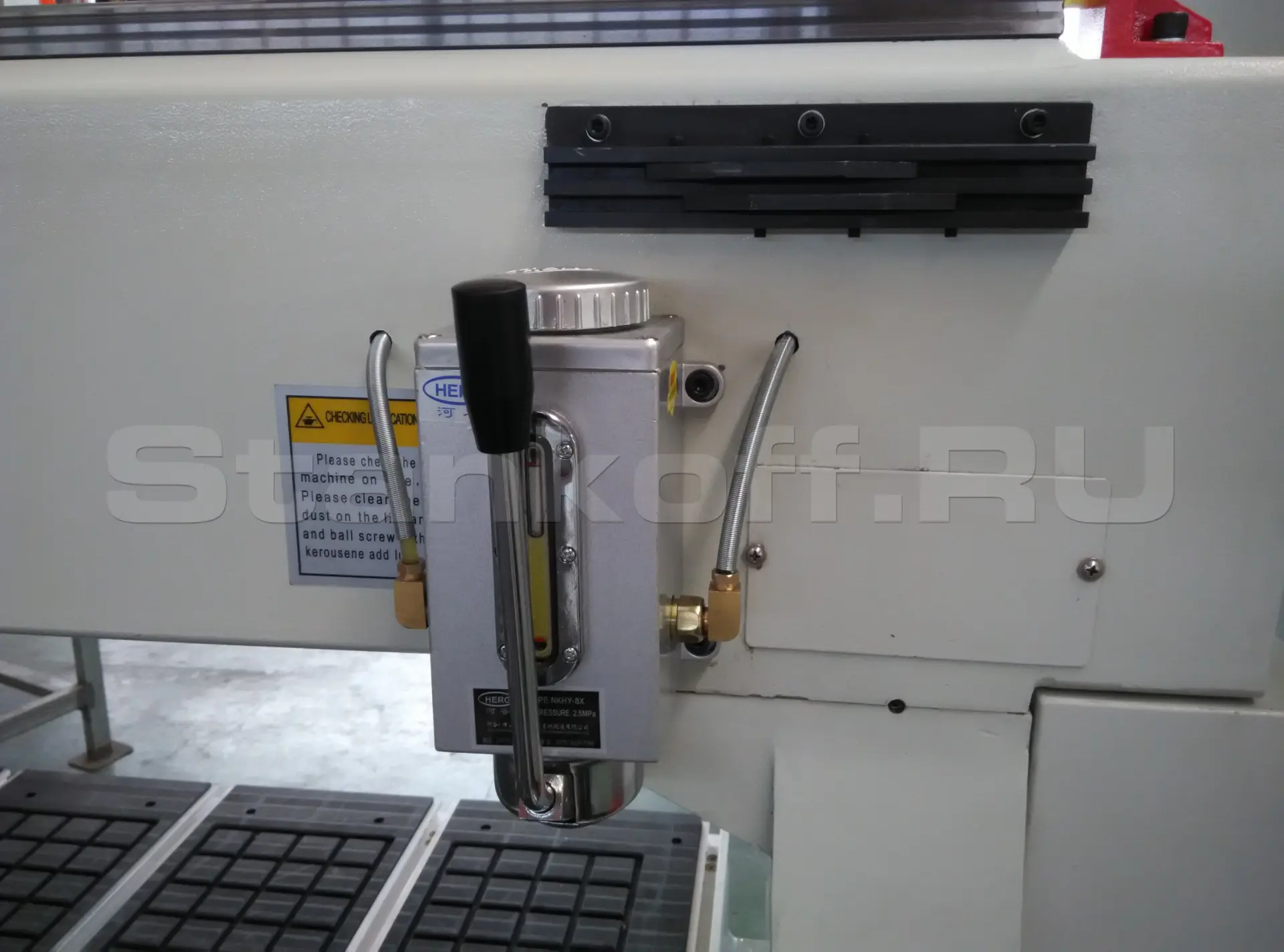

Система смазки

Можно удобно смазывать запчасти.

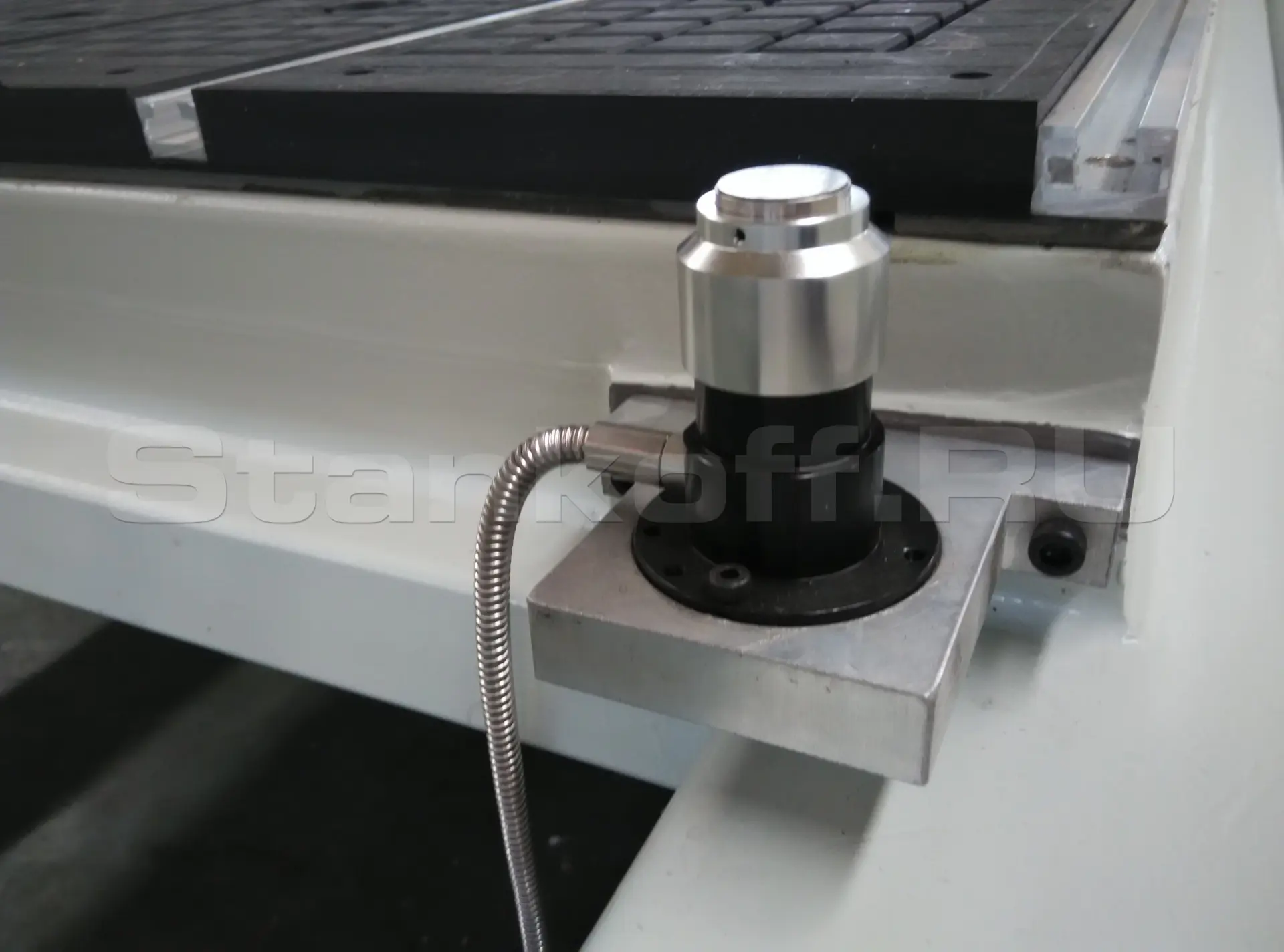

Датчик измерения и калибровки длины инструмента

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

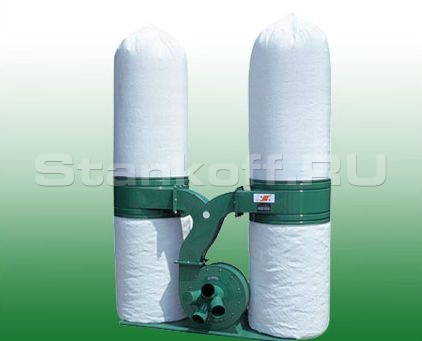

Система аспиранции

Пылеулавливающий агрегат производительностью 3150 м3/час входит в комплектацию станка вместе с воздуховодами, штангодержателем и защитным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки.

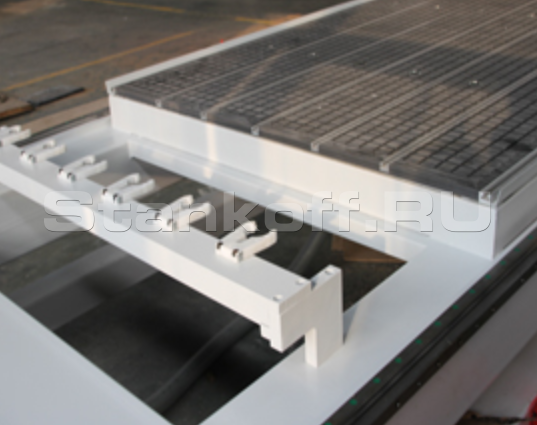

Линейный магазин автоматической смены инструмента

Система автоматической смены инструмента с линейным магазином на 8 патронов ISO30 (3 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм. Данная система, в отличие от барабанной системы смены инструмента имеет более простую конструкцию, что обеспечивает высокую степень надежности.

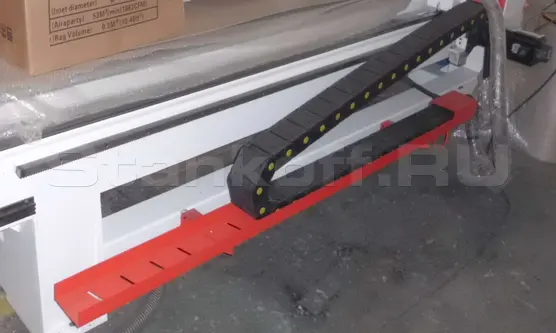

Защитные кабелеукладчики по осям X и Y

Обеспечивают защиту кабелей от внешних повреждений, что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

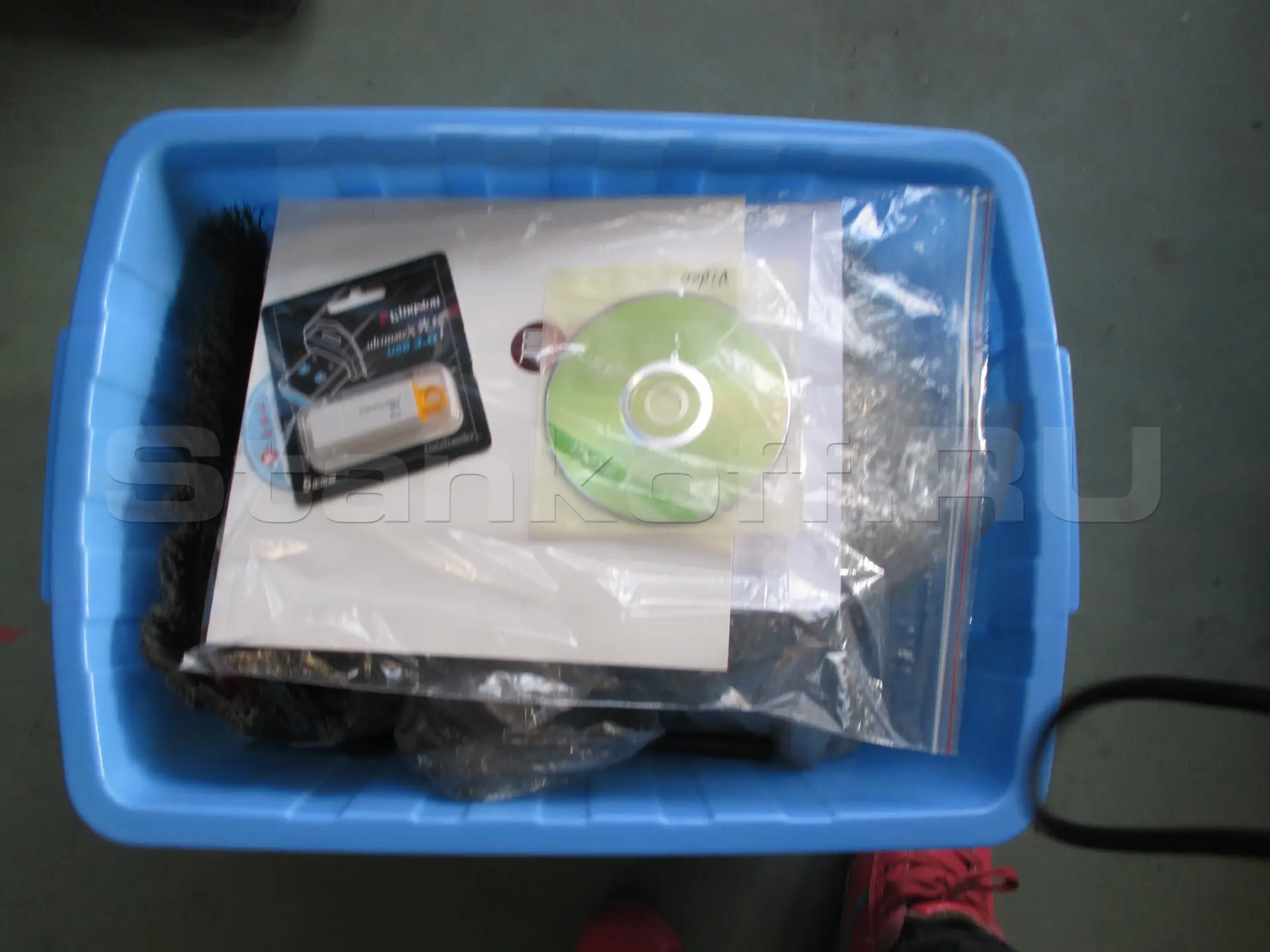

Ящик для инструмента

Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д.

Транспортная упаковка

Качественная транспортная упаковка – это 100% гарантия того, что оборудование прибудет к Вам в идеальном состоянии. Упаковка надежно защищает станок от воздействия окружающей среды, осадков и возможных механических повреждений при погрузке и разгрузке в процессе транспортировки оборудования.

Характеристики

Тип станка	с подвижным порталом
Размер зоны обработки XY, мм	2000х3000
Перемещение шпинделя по оси Z, мм	300
Тип рабочего стола	Вакуумный стол Алюминиевый с Т-пазами
Тип станины	Тяжёлая цельносварная станина
Максимальная скорость, мм/мин.	35000
Максимальная рабочая скорость, мм/мин.	25000
Точность, мм	0,01
Точность повторения, мм	0,03
Тип передачи X/Y/Z	Зуб рейка/Зуб рейка/ШВП
Тип рейки оси XY	Косозубая
Производитель зубчатой рейки	Hiwin
Характеристики ШВП Z	Ф 25 мм, шаг 5 мм
Производитель ШВП Z	TBI Тайвань
Тип направляющих X/Y/Z	Рельсовые
Сечение направляющих, мм	25
Производитель направляющих	Hiwin
Тип двигателя	Yaskawa Япония
Программа	Artcam/type3
Производитель драйвера	Yaskawa Япония
Мощность шпинделя, кВт	9
Система смены инструмента	Автоматическая
Частота вращения шпинделя, об/мин	0-18000
Охлаждение шпинделя	Воздушное
Производитель шпинделя	HSD Италия
Место с АТС	6шт
Насос вакуумный	5.5кВт 160М/ч Tongyou-воздушное
Количество патрона	3ШТ HSD ISO30
Производитель инвертора	Delta
Мощность инвертора, кВт	11
Тип цанги	ER-32
Система управления	Syntec 6МА(Тайвань)
Код команд	G-code
Датчик длины инструмента	Качественный Weihong
Система смазки	Централизованная
Система аспирации, кВт	3
Напряжение, В	380
Частота тока, Гц	50
Габариты в упаковке д/ш/в, мм	3750х2250х2100
Вес нетто, кг	1800
Вес брутто, кг	2000
