Наличие уточняйте

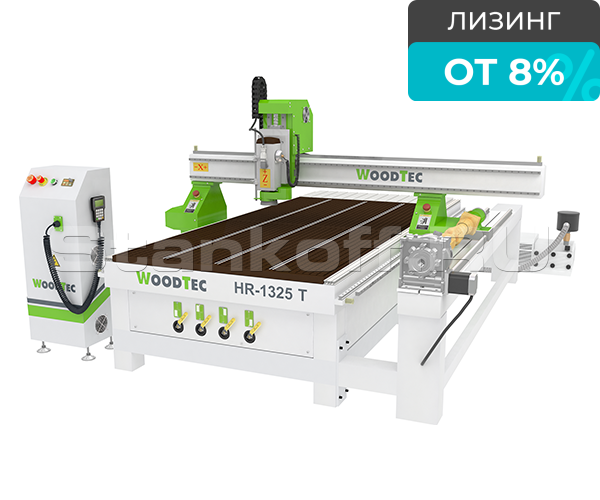

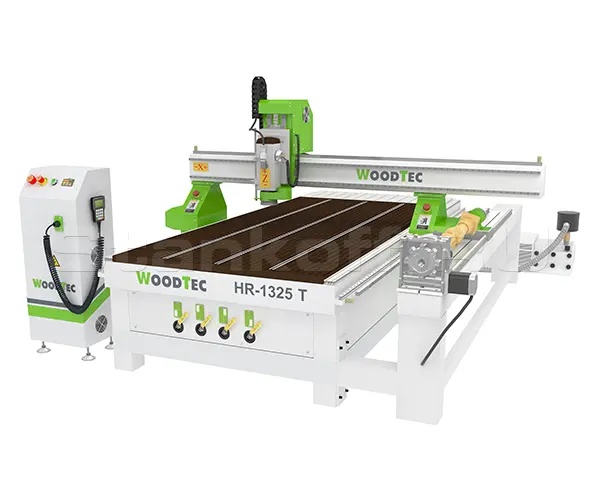

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбе по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование - это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое, а также для 4-х осевой обработки тел вращения.
Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.
№ | Наименование | Кол-во, шт. | Примечание |
1 | Электрошпиндель HQD, Китай (воздушное охлаждение) | 1 | 5,5 кВт 18000 об/мин |
2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |
3 | Шкаф с электрокомпонентами станка | 1 | |
4 | Ручной пульт управления станком Rich Auto | 1 | A18 version |
5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
6 | Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | |
7 | Сервогибридные электродвигатели осевого перемещения | 4 | LeadShine |
8 | Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) | 3 | |
9 | Передача при помощи косозубых реек по осям Y, X (комплект) | 2 | |
10 | Шарико-винтовая передача по оси Z | 1 | |
11 | Набор фрез для обработки дерева / МДФ / ДСП (комплект) | 1 | |
12 | Набор цанг, фиксация гайкой (комплект) | 1 | ER 32 |
13 | Набор гаечных ключей для обслуживания станка | 1 | |
14 | Струбцина для механического крепления деталей (комплект) | 1 | |
15 | Ящик с ЗИП | 1 | |
16 | Аспирационный кожух на шпиндель. | 1 | |
17 | Программное обеспечение | 1 | на русском языке |
18 | Руководство пользователя | 1 | на русском языке |
Гравировка поверхностей из самых различных материалов.
Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
Фигурные наличники на окна и двери с резьбой. Декоративные элементы для украшения деревянных домов и бань. Балясины из доски для отделки веранд и беседок, ограды и т.д.
Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку. Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой. Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д. Изготовление эксклюзивных дверей из ценных пород древесины.
Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Цельносварная станина
Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.Высокоточные линейные направляющие повышенной жесткости
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.Высокопрецизионные шариковинтовые пары
За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.Косозубая рейка по осям х и у
Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.Вакуумный рабочий стол с "Т"-пазами для механического крепления
Алюминиевый рабочий стол покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.Промышленный электрошпиндель 5,5 кВт - 18 000 об/мин «HQD» (Китай)
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.Датчик измерения и калибровки длины инструмента
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.Шаговые двигатели с энкодерами (сервогибридные двигатели) Leadshine
В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок.Приставная токарная ось
Ось вращения для обработки балясин. Максимальный диаметр заготовки - 300 мм. Длина заготовки максимальная - 1500 мм. Поставляется с трехкулачковым патроном и задней бабкой, перемещающейся по направляющим. Поддерживается полноценная четырех-осевая обработка.Пульт управления (RICH AUTO A18)
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.Аспирационный кожух пылеулавливающий агрегат
В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.Программное обеспечение «ArtCAM»

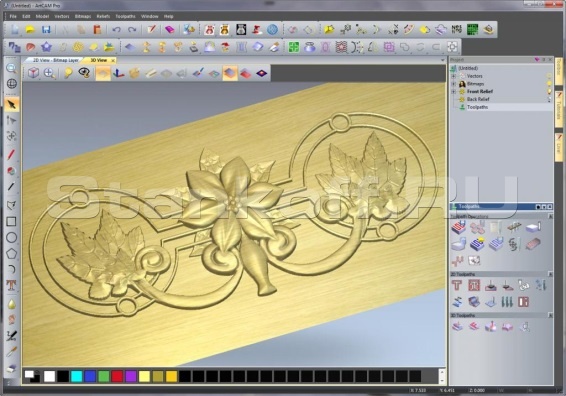

С ArtCAM вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.Производитель: WoodTec
Родина бренда: Китай
Размеры зоны обработки X и Y, наибольшие, мм | 1300 х 2500 |
Перемещение шпинделя по оси Z, мм | 320 |
Размеры зоны обработки токарной приставки, наибольшие, мм | 1500 |
Диаметр заготовки в токарной приставке, мм | 300 |
Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
Тип передачи по оси Z | ШВП |
Тип передачи по оси X и Y | Косозубые рейки |
Тип рабочего стола | Вакуумный и механический с «Т»-пазами крепления 4 зоны |
Тип электродвигателей перемещения | Сервогибридные |
Скорость рабочего хода, м/мин | 0 - 15 |
Скорость холостого хода, м/мин | 0 - 25 |
Частота вращения шпинделя, об/мин | 0 - 18 000 |
Мощность шпинделя, кВт | 5,5 |
Тип охлаждения шпинделя | воздушное |
Тип цанги | ER 32 |
Посадочный диаметр инструмента, наибольший, мм | 20 |
Напряжение, В | 380 |
Частота тока, Гц | 50 |
Общая установленная мощность, кВт | 11 |
Габаритные размеры | |
Длина, мм | 3000 |
Ширина, мм | 1500 |
Высота, мм | 1450 |
Вес (брутто), кг | 1500 |
