| Размеры зоны обработки X и Y, наибольшие, мм | 1300 x 3000 |
| Размеры регулируемого стола X и Y, мм | 1300 x 3000 |
| Сверлильно-присадочная группа | Пласть: 9 шт;
Торец: X: 2, Y: 1; 1 пазовальная пила |
| Перемещение шпинделя по оси Z, мм | 150 |
| Система смены инструмента | Автоматическая на 8 позиций |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | Косозубые рейки |
| Тип рабочего стола | Вакуумный |
| Тип электродвигателей перемещения | Сервопривод |
| Скорость рабочего хода, м/мин | 0 - 25 |
| Скорость холостого хода, м/мин | 0 - 80 |
| Частота вращения шпинделя, об/мин | 0 - 24 000 |
| Мощность шпинделя, кВт | 9 |
| Тип охлаждения шпинделя | Воздушное |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 22 |
| Габаритные размеры | |
| Длина, мм | 4600 |
| Ширина, мм | 2800 |
| Высота, мм | 2600 |
| Вес, кг | 4100 |

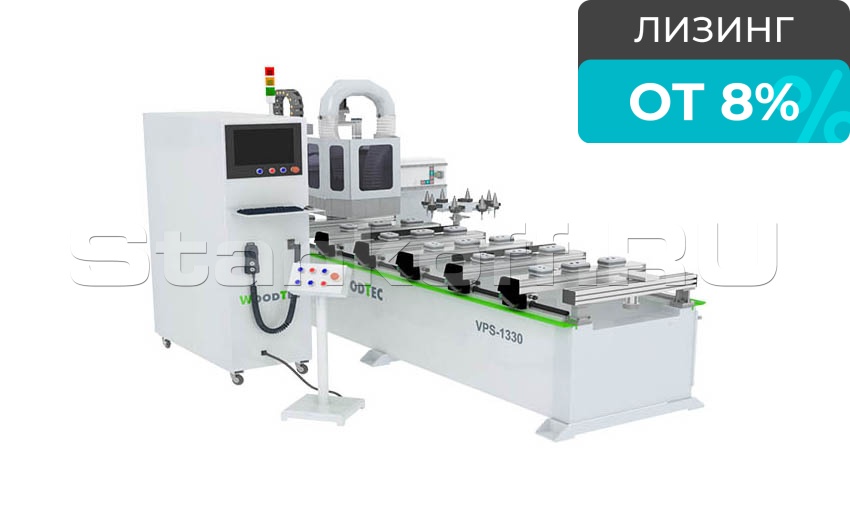

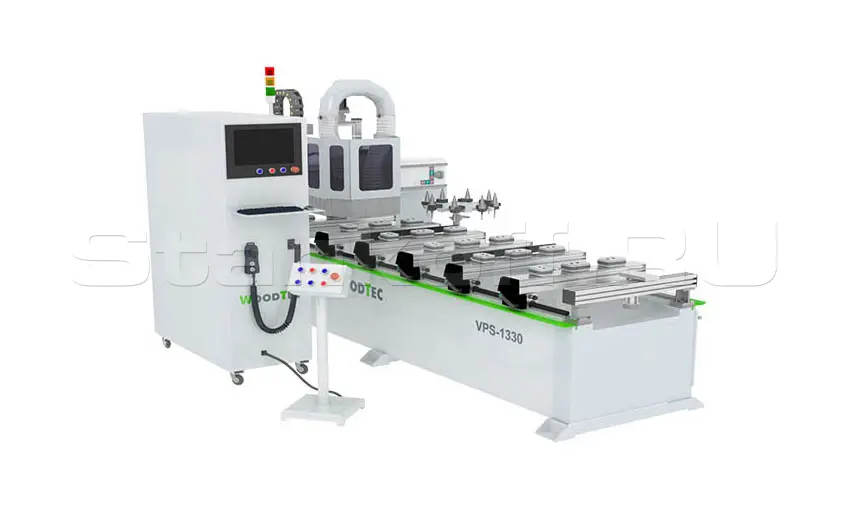

Обрабатывающий центр с ЧПУ предназначен для высококачественного фрезерования, сверления и гравировки поверхностей деталей и заготовок по плоскости и в 3-х мерном пространстве (3D-фрезерование). Основное преимущество центра – наличие вакуумных подушек для крепления заготовки, а так же сверлильной группы. За счёт этого на данном станке есть возможность сверлить заготовки в торец и пласть, а так же производить фрезеровку.
Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель, (воздушное охлаждение) | 1 | 9 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Пульт управления станком | 1 | |
| 5 | Датчик измерения и калибровки инструмента | 1 | Стационарный, автоматический |
| 6 | Вакуумные подушки для крепления заготовки | 18 | |
| 7 | Регулируемый стол для вакуумных подушек | 6 | Роторно-пластинчатый вакуумный насос 7,5 кВт |
| 8 | Серводвигатели осевого перемещения | 4 | |
| 9 | Линейные направляющие прямоугольного сечения по оси X, Y и Z (комплект) | 3 | Размер 30 |
| 10 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | WMH Herion |
| 11 | Шарико-винтовая передача по оси Z | 1 | WMH Herion |
| 12 | Сверлильная голова на 12 шпинделей, 1 пазовальная пила | 1 | |
| 13 | Система управления | 1 | |
| 14 | Набор цанг, фиксация гайкой (комплект) | 1 | |
| 15 | Набор фрез для обработки дерева / МДФ / ДСП (комплект) | 1 | |
| 16 | Набор гаечных ключей для обслуживания станка | 1 | |
| 17 | Комплект воздуховодов | 1 | |
| 18 | Ящик с ЗИП | 1 | |
| 19 | Аспирационный кожух на шпиндель | 1 | |
| 20 | Программное обеспечение | 1 | |
| 21 | Руководство пользователя | 1 | На русском языке |
| Размеры зоны обработки X и Y, наибольшие, мм | 1300 x 3000 |
| Размеры регулируемого стола X и Y, мм | 1300 x 3000 |
| Сверлильно-присадочная группа | Пласть: 9 шт;
Торец: X: 2, Y: 1; 1 пазовальная пила |
| Перемещение шпинделя по оси Z, мм | 150 |
| Система смены инструмента | Автоматическая на 8 позиций |
| Тип передачи по оси Z | ШВП |
| Тип передачи по оси X и Y | Косозубые рейки |
| Тип рабочего стола | Вакуумный |
| Тип электродвигателей перемещения | Сервопривод |
| Скорость рабочего хода, м/мин | 0 - 25 |
| Скорость холостого хода, м/мин | 0 - 80 |
| Частота вращения шпинделя, об/мин | 0 - 24 000 |
| Мощность шпинделя, кВт | 9 |
| Тип охлаждения шпинделя | Воздушное |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 22 |
| Габаритные размеры | |
| Длина, мм | 4600 |
| Ширина, мм | 2800 |
| Высота, мм | 2600 |
| Вес, кг | 4100 |
