Станок токарный с ЧПУ по металлу CKE 6163Z/3000

Name: Станок токарный с ЧПУ по металлу CKE 6163Z/3000
Brand: DMTG
Rating: 5 (1 reviews)

/ 15

Сравнить Вопросы

DMTG (Китай)

Товар не поставляется

Можем подобрать аналог

Краткие характеристики

Артикул CKE 6163Z/3000

Параметры обработки
Макс. диаметр обработки над станиной, мм	630
Макс. диаметр обработки над суппортом, мм	320
Макс. длина обработки, мм	3000
Макс. диаметр прутка, мм	90
Перемещения
По оси X, мм	320
По оси Z, мм	2735
Ускоренные перемещения по осям X / Z, м/мин	4 / 8
Ширина направляющих, мм	550
Шпиндель
Конус	1:20
Диаметр отверстия шпинделя, мм	100
Диаметр патрона, мм	315
Исполнение патрона	механика, гидравлика
Тип фланца шпинделя	C 11 (ISO 702/III)
Количество диапазонов вращения шпинделя	4 ступени
Мощность главного привода, кВт	11
Макс. частота вращения шпинделя, об/мин	1000
Общие характеристики
Система ЧПУ	FANUC / Simens 808D
Мощность помпы СОЖ, кВт	0,37
Станина	цельнолитая станина (чугун)
Подача
Диапазон поперечной подачи по оси X, мм/об	1 - 4000
Диапазон продольной подачи по оси Z, мм/об	1 - 6000
Точность
Точность позиционирования по осям X / Z, мм	0,005 / 0,005
Повторяемость по осям X / Z, мм	0,003 / 0,003
Задняя бабка
Исполнение	механика (гидравлика - опция)
Конус пиноли задней бабки	MK5
Выдвижение пиноли задней бабки, мм	240
Диаметр пиноли задней бабки, мм	100
Револьверная головка
Количество инструментов, шт.	6 (8 - опция)
Размер сечения державки резца, мм	25 х 25
Размер сечения державки расточного инструмента, мм	Ø 40
Габаритные размеры
Длина, мм	3461
Ширина, мм	2000
Высота, мм	1800
Вес, кг	4800

Все характеристики

Модели серии

Все товары

CKE 6136Z/750

CKE 6150Z/1000

CKE 6150Z/1500

CKE 6150Z/2000

CKE 6163Z/1000

CKE 6163Z/1500

CKE 6163Z/2000

Конструктив

Станок с ЧПУ токарный по металлу предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование.

Обрабатываемый материал:

сталь;
чугун;
легированные сплавы (нержавейка);
цветные металлы и легкие сплавы.

Область применения

Станок с ЧПУ токарный по металлу нашел широкое применение в машиностроительном производстве. В основном используется при мелко- или среднесерийном изготовлении деталей, в ремонтных мастерских, в основных цехах механической обработки.

Прокатные валки - тяжелая промышленность

Промышленные стальные ролики - тяжелая промышленность

Детали автомобиля - автомобильная промышленность

Элементы двигателя - автомобильная промышленность

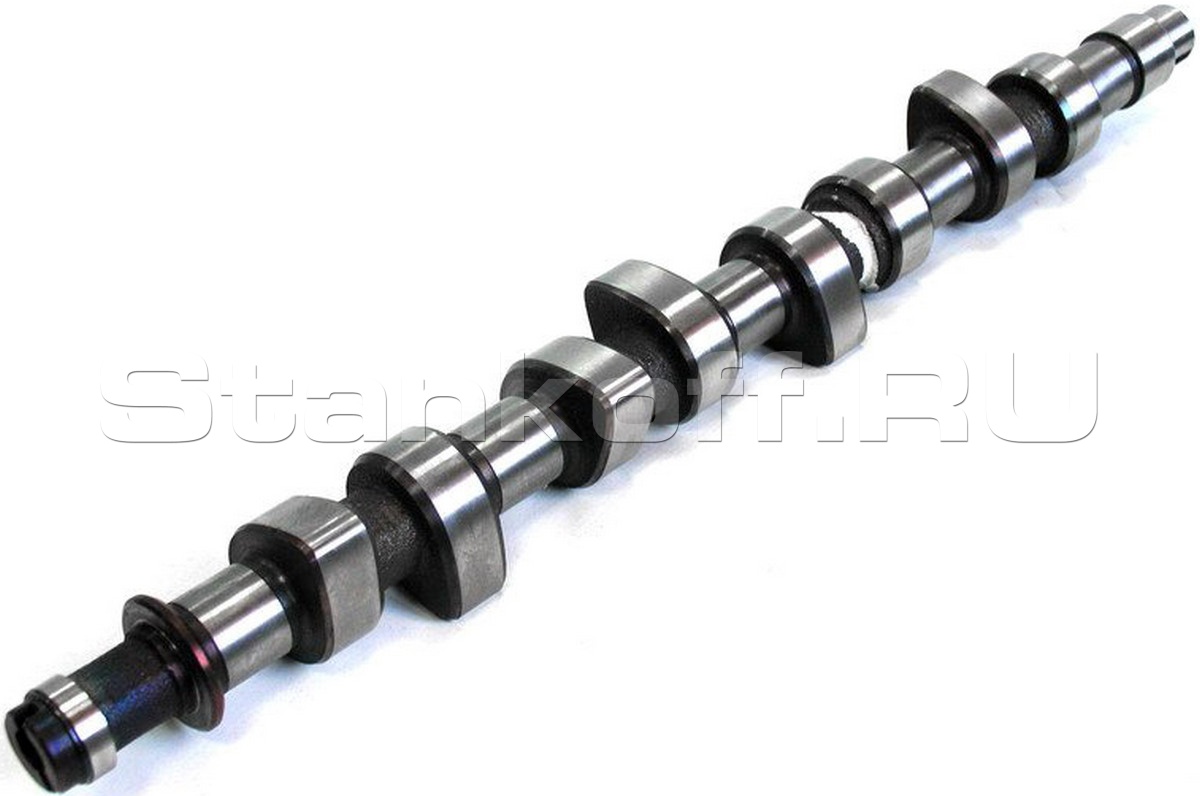

Распредвалы - автомобильная промышленность

Перегружатель Caterpillar MH3295 - машиностроение

Высокоточные гироскопические приборы - приборостроение

Авиационный двигатель - авиационная промышленность

Корпус самолёта - авиационная промышленность

ТОС-1А «Солнцепёк» - военная промышленность

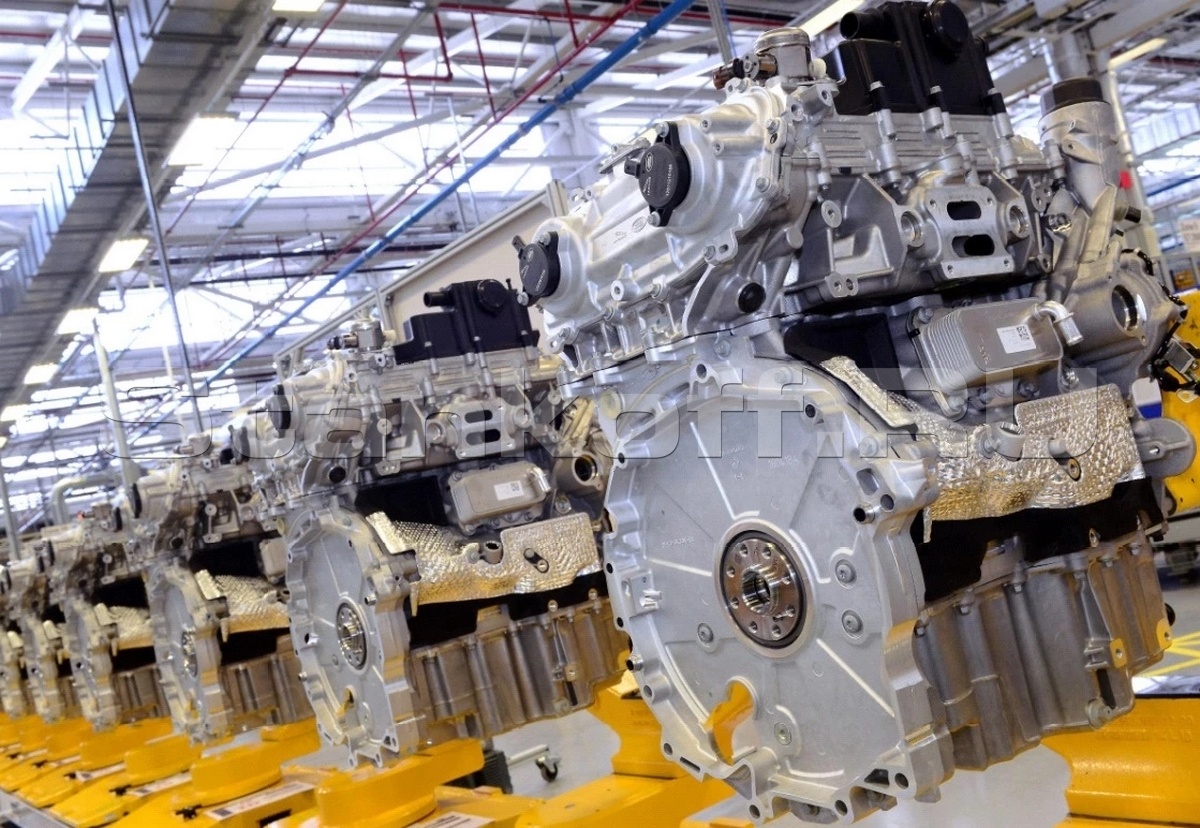

Автомобильный двигатель - двигателестроение

Турбореактивный двигатель - двигателестроение

Силовой агрегат автомобиля - двигателестроение

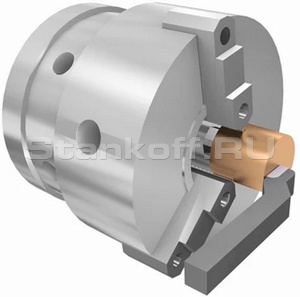

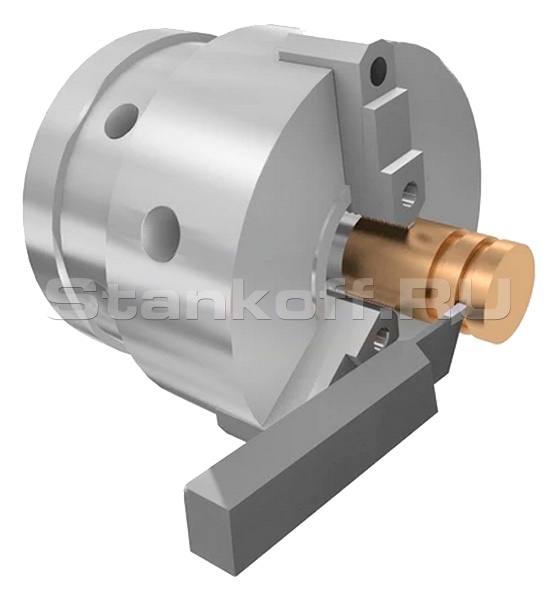

Схема обработки

Конструктивные особенности

Литая станина

Литая станина усилена ребрами жесткости. V-образные закаленные и отшлифованные направляющие станины покрыты специальным покрытием Turcite-B для перемещения с минимальным износом и трением.

Автоматическая система смазки

Автоматическая система смазки направляющих и ШВП обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, что сокращает их износ, повышает плавность хода.

Бесступенчатая регулировка

Бесступенчатая регулировка скорости шпинделя позволяет производить регулировку оборотов шпинделя во всем диапазоне без остановки процесса обработки.

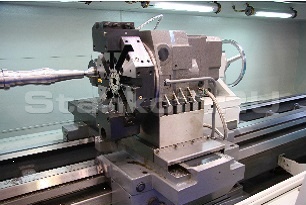

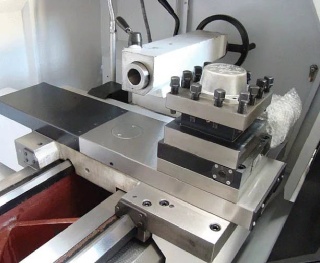

Револьверная голова - 6 позиционная

В стандартную комплектацию входит 6-ти позиционная револьверная головка, оснащенная муфтой для быстрой и плавной индексации инструмента. Смена инструмента происходит за 1 - 2 сек.

Шпиндельный узел

Шпиндель изготовлен по технологии и под контролем специалистов IBAG Швейцария.

Местное освещение рабочей зоны

Расположено в удобном для оператора месте. Светильники местного освещения соответствуют необходимым требованиям, выдвигаемыми условиями производства и гарантируют безопасность работника, способствуя созданию комфортных условий труда.

Механическая задняя бабка

Задняя бабка токарного станка с ЧПУ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий деталей, такие как сверла, зенкеры, развертки, метчики и др.

3-кулачковый механический патрон

Самоцентрирующие токарные патроны выполняются из стали и чугуна. Патроны предназначены для зажима деталей на станках токарной группы. 3-х кулачковые самоцентрирующиеся токарные патроны, имеют диаметр в диапазоне 80 - 400 мм.

Дополнительные опции

Гидравлический патрон

Патроны 3-х кулачковые гидравлические предназначены для закрепления и обработки заготовок круглой и шестигранной формы на станках с ЧПУ и обрабатывающих центрах. Гидравлические токарные патроны способны сократить время рабочего на 50-70%, так как для замены заготовок не надо пользоваться ручными ключами, а достаточно один раз настроить силу зажима заготовки.

8-ми позиционная револьверная головка

Увеличенное количество инструментов, что влияет на производительность и позволяет изготавливать более сложные детали. Смена инструмента происходит за 1-2 сек.

Стандартная комплектация

3-кулачковый механический патрон
Механическая задняя бабка
6-позиционная револьверная голова
Местное освещение рабочей зоны
Система ЧПУ Fanuc (Япония)
Неподвижный центр
Электромагнитный тормоз
Автоматическая система смазки направляющих и ШВП
Набор ключей и инструмента
Кабинетная защита зоны обработки
Передача информации через порт RS-232

Характеристики

Параметры обработки
Макс. диаметр обработки над станиной, мм	630
Макс. диаметр обработки над суппортом, мм	320
Макс. длина обработки, мм	3000
Макс. диаметр прутка, мм	90
Перемещения
По оси X, мм	320
По оси Z, мм	2735
Ускоренные перемещения по осям X / Z, м/мин	4 / 8
Ширина направляющих, мм	550
Шпиндель
Конус	1:20
Диаметр отверстия шпинделя, мм	100
Диаметр патрона, мм	315
Исполнение патрона	механика, гидравлика
Тип фланца шпинделя	C 11 (ISO 702/III)
Количество диапазонов вращения шпинделя	4 ступени
Мощность главного привода, кВт	11
Макс. частота вращения шпинделя, об/мин	1000
Общие характеристики
Система ЧПУ	FANUC / Simens 808D
Мощность помпы СОЖ, кВт	0,37
Станина	цельнолитая станина (чугун)
Подача
Диапазон поперечной подачи по оси X, мм/об	1 - 4000
Диапазон продольной подачи по оси Z, мм/об	1 - 6000
Точность
Точность позиционирования по осям X / Z, мм	0,005 / 0,005
Повторяемость по осям X / Z, мм	0,003 / 0,003
Задняя бабка
Исполнение	механика (гидравлика - опция)
Конус пиноли задней бабки	MK5
Выдвижение пиноли задней бабки, мм	240
Диаметр пиноли задней бабки, мм	100
Револьверная головка
Количество инструментов, шт.	6 (8 - опция)
Размер сечения державки резца, мм	25 х 25
Размер сечения державки расточного инструмента, мм	Ø 40
Габаритные размеры
Длина, мм	3461
Ширина, мм	2000
Высота, мм	1800
Вес, кг	4800
